Giới thiệu & Nguyên lý hoạt động

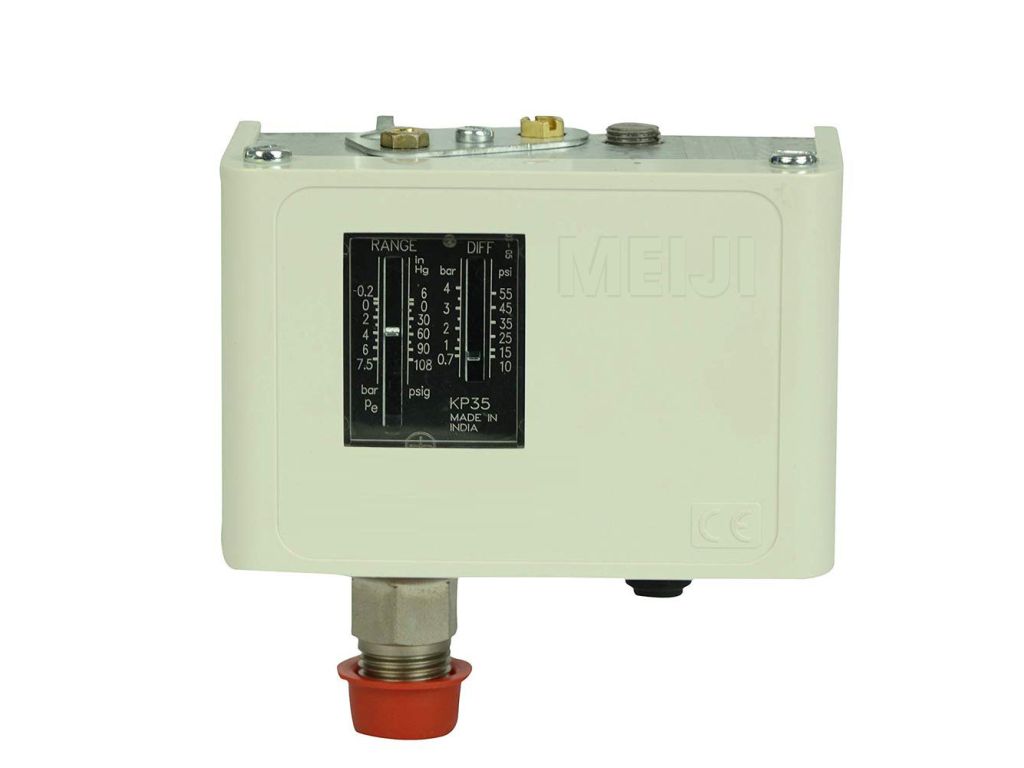

Công tắc áp suất Meiji Fig.1205P là một thiết bị cơ điện tử được thiết kế để giám sát và điều khiển hoạt động của hệ thống dựa trên sự biến động của áp suất. Nguyên lý hoạt động của thiết bị dựa trên sự dịch chuyển của một màng ngăn hoặc piston khi áp suất thay đổi. Sự dịch chuyển này tác động lên một cơ cấu tiếp điểm điện, làm thay đổi trạng thái của các tiếp điểm (thường là NO - Normally Open hoặc NC - Normally Closed), từ đó điều khiển việc đóng hoặc ngắt mạch điện của thiết bị phụ trợ như máy bơm, van điện từ, hoặc hệ thống cảnh báo.
Thiết bị này thuộc loại công tắc áp suất đơn, nghĩa là nó có một dải áp suất hoạt động và một điểm cài đặt để điều chỉnh ngưỡng áp suất kích hoạt. Vỏ bảo vệ đạt chuẩn IP65 cho phép thiết bị hoạt động hiệu quả trong môi trường khắc nghiệt, có bụi và hơi nước.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Công Tắc Áp Suất Meiji Fig.1205P |
| Thương hiệu | Meiji |
| Loại thiết bị | Công tắc áp suất đơn (Single Pressure Switch) |
| Dải áp suất điều chỉnh (Range) | 0.15 - 10 bar (tương đương 2.2 - 145 psi) |
| Áp suất làm việc tối đa (MWP) | Khoảng 10 bar (áp suất thử nghiệm có thể lên đến 16.5 bar) |
| Nhiệt độ làm việc | -20°C đến 120°C (cho cả môi chất khí và lỏng) |
| Kiểu kết nối áp suất | Ren ngoài 1/4 inch (BSP) |
| Cấp bảo vệ (IP Rating) | IP65 (Chống bụi hoàn toàn, chống tia nước phun) |
| Vật liệu chế tạo | Vỏ: Hợp kim nhôm, Thép không gỉ (tùy phiên bản, chi tiết liên hệ) |
| Tiếp điểm điện | SPDT (Single Pole Double Throw) - 1 cực, 2 đường |
| Dòng điện/Điện áp tối đa | 250VAC, 10(4)A / 125VAC, 15(4)A (Thông số cụ thể cần kiểm tra theo model) |
| Môi trường sử dụng | Khí nén, hơi nước, nước, dầu thủy lực, các chất lỏng không ăn mòn |
| Tiêu chuẩn áp dụng | (Cần xác nhận theo yêu cầu cụ thể của dự án) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Độ bền cao: Vỏ bảo vệ đạt chuẩn IP65 cung cấp khả năng chống bụi và chống nước hiệu quả, đảm bảo hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.
- Dải áp suất rộng: Khả năng điều chỉnh áp suất từ 0.15 đến 10 bar cho phép ứng dụng trong nhiều hệ thống với dải áp suất khác nhau.
- Khả năng chịu nhiệt độ: Hoạt động tốt trong dải nhiệt độ từ -20°C đến 120°C, phù hợp với nhiều ứng dụng có biến động nhiệt độ.
- Kết nối tiêu chuẩn: Sử dụng kết nối ren 1/4 inch phổ biến, dễ dàng lắp đặt và tích hợp vào các hệ thống hiện có.
- Nguyên lý cơ học tin cậy: Cơ cấu hoạt động dựa trên nguyên lý cơ học truyền thống, ít gặp lỗi điện tử phức tạp, độ bền cơ học cao.
- Giá thành hợp lý: So với các loại công tắc áp suất điện tử, phiên bản cơ học thường có chi phí đầu tư ban đầu thấp hơn.
Nhược điểm kỹ thuật:
- Độ chính xác hạn chế: Độ chính xác và độ lặp lại của các công tắc áp suất cơ học thường thấp hơn so với các thiết bị điện tử cao cấp.
- Khả năng điều chỉnh tinh vi: Việc điều chỉnh điểm áp suất đóng/ngắt có thể không đạt được độ tinh vi như các thiết bị có màn hình hiển thị và nút bấm số.
- Thời gian phản hồi: Thời gian phản hồi có thể chậm hơn so với các cảm biến áp suất điện tử, không phù hợp cho các ứng dụng yêu cầu phản ứng cực nhanh.
- Khó khăn trong việc giám sát từ xa: Không tích hợp sẵn các giao thức truyền thông để giám sát dữ liệu áp suất từ xa hoặc kết nối với hệ thống SCADA/DCS.
- Dung sai cài đặt: Có thể có sai số nhất định trong quá trình cài đặt và hiệu chuẩn lại.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Chọn vị trí lắp đặt: Lắp đặt công tắc áp suất tại vị trí có áp suất đại diện cho hệ thống cần giám sát. Tránh các vị trí có rung động mạnh hoặc nhiệt độ quá cao/thấp so với giới hạn cho phép.
- Kết nối với hệ thống áp suất: Sử dụng băng tan hoặc keo làm kín ren phù hợp để kết nối ren 1/4 inch của công tắc với cổng áp suất trên đường ống hoặc thiết bị. Đảm bảo kết nối kín khít, tránh rò rỉ.
- Kết nối mạch điện:
- Xác định các chân tiếp điểm NO, NC, COM (chung) trên thiết bị.
- Nối dây điện theo sơ đồ mạch điều khiển của hệ thống. Ví dụ, để điều khiển máy bơm, đấu dây từ nguồn vào chân COM, từ chân NC hoặc NO ra điều khiển contactor của máy bơm, tùy thuộc vào logic đóng/ngắt mong muốn (ví dụ: bật bơm khi áp suất thấp, tắt khi áp suất cao).
- Đảm bảo nguồn điện cấp cho mạch điều khiển phù hợp với thông số kỹ thuật của công tắc.
- Kiểm tra an toàn: Trước khi cấp điện, kiểm tra lại tất cả các kết nối cơ khí và điện để đảm bảo an toàn và đúng kỹ thuật.
Vận hành:
- Cấp điện cho hệ thống: Bật nguồn điện cho mạch điều khiển có chứa công tắc áp suất.
- Điều chỉnh dải áp suất:
- Sử dụng tuýp hoặc tua vít phù hợp để điều chỉnh vít cài đặt áp suất (thường được đánh dấu "Range" hoặc "P"). Vặn theo chiều kim đồng hồ để tăng dải áp suất, ngược chiều kim đồng hồ để giảm.
- Nếu có vít cài đặt độ chênh áp (Differential/Hysteresis - thường đánh dấu "Diff" hoặc "ΔP"), điều chỉnh nó để xác định khoảng chênh lệch áp suất giữa điểm đóng và điểm mở của tiếp điểm.
- Kiểm tra hoạt động:
- Theo dõi sự thay đổi của áp suất hệ thống và quan sát hoạt động đóng/ngắt của tiếp điểm.
- Ví dụ: Nếu cài đặt để bật bơm khi áp suất giảm xuống 2 bar và tắt khi lên 4 bar, hãy theo dõi xem công tắc có thực hiện đúng chức năng này không.
- Hiệu chuẩn (nếu cần): Sau khi cài đặt, sử dụng đồng hồ áp suất chuẩn để kiểm tra và hiệu chuẩn lại điểm đóng/ngắt cho chính xác.
Lưu ý kỹ thuật quan trọng:
- Không vận hành thiết bị vượt quá giới hạn áp suất làm việc tối đa (MWP).
- Đảm bảo môi chất sử dụng tương thích với vật liệu chế tạo của công tắc.
- Trong các ứng dụng có áp suất xung (pressure pulsation), nên lắp thêm bộ giảm chấn (snubber) để bảo vệ công tắc.
- Đối với môi chất có nhiệt độ cao, cần có biện pháp làm mát hoặc sử dụng ống siphon để bảo vệ công tắc.
- Tuân thủ các quy định về an toàn điện khi đấu nối.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ kiểm tra vỏ ngoài của công tắc xem có bị ăn mòn, nứt vỡ hoặc hư hỏng không. Kiểm tra kết nối ren xem có bị lỏng hoặc rò rỉ không.
- Kiểm tra hoạt động: Thực hiện kiểm tra chức năng đóng/ngắt của công tắc theo định kỳ (ví dụ: hàng tháng hoặc hàng quý), đặc biệt sau các lần bảo trì hệ thống.
- Vệ sinh: Làm sạch bụi bẩn bám trên vỏ thiết bị, đặc biệt là các khe hở tản nhiệt (nếu có) để đảm bảo hiệu quả hoạt động.
- Kiểm tra tiếp điểm: Nếu có thể tiếp cận, kiểm tra tình trạng của các tiếp điểm điện. Vệ sinh nhẹ nhàng nếu có dấu hiệu oxy hóa hoặc bám bẩn.
- Hiệu chuẩn lại: Sau một thời gian sử dụng hoặc nếu có nghi ngờ về độ chính xác, nên thực hiện hiệu chuẩn lại các điểm cài đặt áp suất.
Xử lý sự cố thường gặp:
- Công tắc không đóng/ngắt mạch điện:
- Kiểm tra nguồn điện cấp cho mạch điều khiển.
- Kiểm tra kết nối dây điện đến các chân tiếp điểm.
- Kiểm tra xem áp suất hệ thống có đạt đến điểm cài đặt hay không (sử dụng đồng hồ áp suất chuẩn).
- Kiểm tra xem các tiếp điểm có bị kẹt, bẩn hoặc cháy không.
- Kiểm tra xem vít điều chỉnh áp suất có bị lỏng hoặc cài đặt sai không.
- Công tắc đóng/ngắt không chính xác hoặc không ổn định:
- Kiểm tra xem có rung động mạnh trong hệ thống không, có thể cần lắp bộ giảm chấn.
- Kiểm tra xem áp suất có bị xung hoặc dao động mạnh không.
- Kiểm tra xem vít cài đặt áp suất có bị lỏng không.
- Môi chất có chứa cặn bẩn làm ảnh hưởng đến màng ngăn/piston không.
- Kiểm tra nhiệt độ hoạt động có nằm trong giới hạn cho phép không.
- Rò rỉ tại điểm kết nối áp suất:
- Kiểm tra lại băng tan hoặc keo làm kín ren.
- Kiểm tra ren kết nối trên công tắc và trên đường ống có bị hư hỏng không.
- Siết chặt lại kết nối (tránh siết quá lực gây nứt vỡ).
Ứng dụng thực tế
Công tắc áp suất Meiji Fig.1205P với khả năng điều khiển đóng/ngắt mạch điện dựa trên áp suất, cùng với độ bền IP65, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Hệ thống cấp nước và xử lý nước: Điều khiển máy bơm tăng áp trong các tòa nhà, hệ thống lọc nước công nghiệp, duy trì áp suất ổn định trong mạng lưới phân phối nước.
- Hệ thống khí nén: Điều khiển máy nén khí, duy trì áp suất làm việc ổn định cho các thiết bị sử dụng khí nén trong nhà máy sản xuất, xưởng cơ khí.
- Hệ thống thủy lực: Giám sát và điều khiển áp suất trong các hệ thống thủy lực cơ bản, bảo vệ bơm và các bộ phận khác khỏi áp suất quá cao.
- Hệ thống PCCC (Phòng cháy chữa cháy): Kích hoạt máy bơm chữa cháy khi áp suất trong đường ống giảm xuống do hở van hoặc vòi phun hoạt động.
- Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí): Điều khiển quạt, bơm tuần hoàn nước trong các hệ thống sưởi ấm, làm mát, hoặc giám sát áp suất gas lạnh trong các hệ thống điều hòa công nghiệp lớn.
- Ngành công nghiệp thực phẩm và đồ uống: Sử dụng trong các dây chuyền sản xuất yêu cầu kiểm soát áp suất của nước, khí, hoặc các chất lỏng khác.
- Ngành công nghiệp hóa chất: Ứng dụng trong các hệ thống vận chuyển hoặc xử lý hóa chất lỏng, khí không ăn mòn mạnh.
- Các ứng dụng tự động hóa cơ bản: Làm tín hiệu đầu vào cho các bộ điều khiển logic PLC, hoặc trực tiếp điều khiển các thiết bị phụ trợ khác.
Liên hệ Hotline 09.1800.6799 để được báo giá
