Giới thiệu & Nguyên lý hoạt động

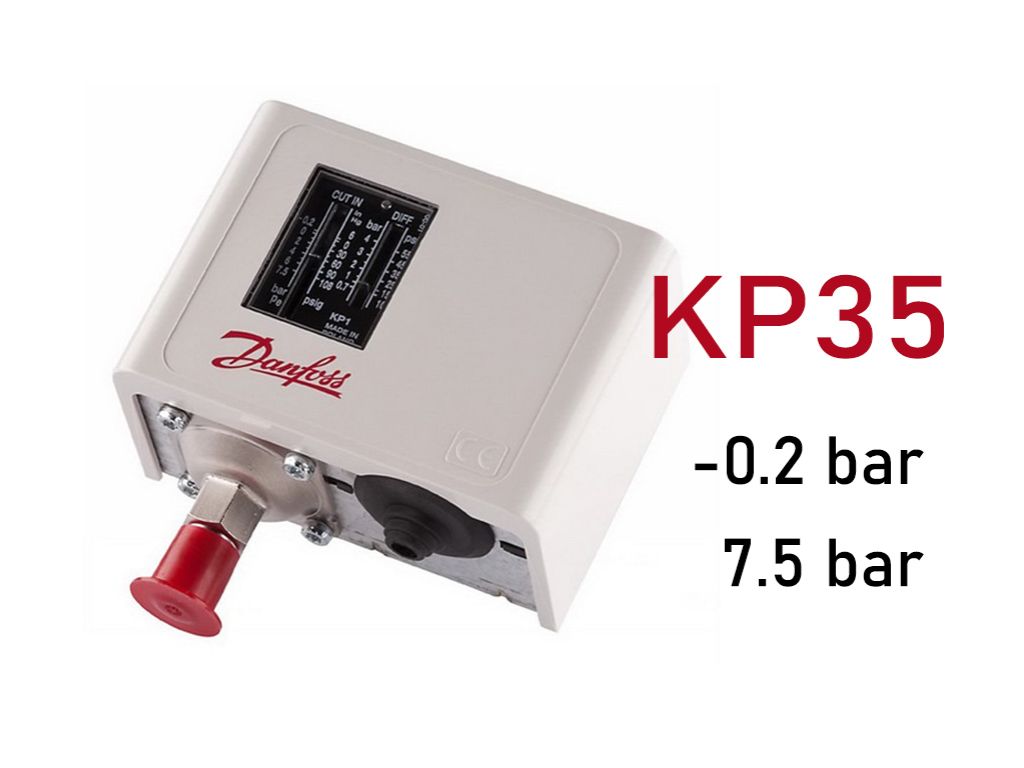

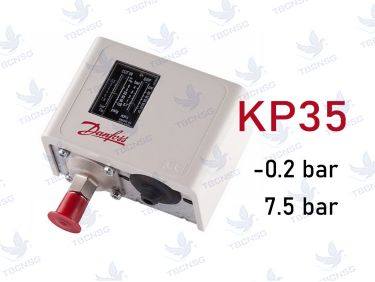

Công tắc áp suất Danfoss KP35 là một thiết bị điều khiển áp suất cơ khí, được thiết kế chuyên dụng cho các ứng dụng áp suất thấp. Thiết bị hoạt động dựa trên nguyên lý cân bằng lực giữa áp suất tác động lên màng ngăn (hoặc piston) và lực của lò xo điều chỉnh. Khi áp suất trong hệ thống vượt qua hoặc giảm xuống dưới ngưỡng cài đặt, màng ngăn sẽ dịch chuyển, tác động lên cơ cấu tiếp điểm điện, đóng hoặc mở mạch điện điều khiển máy nén, quạt hoặc các thiết bị khác.
Nguyên lý hoạt động chi tiết:
- Cài đặt điểm đóng/mở: Người dùng điều chỉnh các núm vặn để thiết lập giới hạn áp suất trên (cut-out) và giới hạn áp suất dưới (cut-in).
- Vận hành: Khi áp suất hệ thống tăng lên vượt điểm cut-out đã cài đặt, màng ngăn sẽ bị đẩy ra, làm tách tiếp điểm điện (thường là tiếp điểm thường đóng - NO). Ngược lại, khi áp suất giảm xuống dưới điểm cut-in, lò xo sẽ kéo màng ngăn về vị trí ban đầu, làm đóng tiếp điểm điện (tiếp điểm thường đóng sẽ đóng lại).
- Chức năng Reset: KP35 có chức năng Auto Reset (tự động reset). Nghĩa là khi áp suất trở lại dải hoạt động an toàn, công tắc sẽ tự động đóng/mở lại mạch điện mà không cần can thiệp thủ công.
- Độ vi sai (Differential): Là khoảng chênh lệch áp suất giữa điểm đóng và điểm mở của tiếp điểm. Độ vi sai này giúp tránh hiện tượng đóng/mở liên tục (short cycling) của thiết bị được điều khiển, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Công tắc áp suất Danfoss KP35 |
| Thương hiệu | Danfoss |
| Loại | Rơ-le áp suất thấp (Low Pressure Switch) |
| Dải áp suất điều chỉnh (Range) | -0.2 đến 7.5 bar (Tương đương -0.2 đến 7.5 x 100 kPa hoặc -2.9 đến 108.8 psi) |
| Độ vi sai (Differential) | 0.7 đến 4 bar (Có thể điều chỉnh) |
| Chức năng Reset | Tự động (Auto Reset) |
| Áp suất làm việc tối đa (Maximum Working Pressure - MWP) | 17 bar |
| Nhiệt độ môi trường hoạt động | -25 đến 65 °C |
| Nhiệt độ môi chất | -40 đến 120 °C (tùy thuộc vào loại dầu làm lạnh và dung môi) |
| Vật liệu chế tạo | Vỏ: ABS (Nhựa ABS), Các bộ phận tiếp xúc với môi chất: Đồng thau, Thép không gỉ (tùy phiên bản) |
| Kiểu kết nối điện | Terminal đấu dây |
| Tiêu chuẩn áp dụng | IEC, UL, CSA (tùy chứng nhận cụ thể của từng model) |
| Cấp bảo vệ | IP44 (với nắp đậy) |
| Số lượng tiếp điểm | 1 SPDT (Single Pole Double Throw - 1 cực, 2 chiều) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Độ chính xác cao: Cung cấp khả năng điều chỉnh và duy trì áp suất trong dải hoạt động mong muốn với độ chính xác cao, đảm bảo hiệu quả vận hành của hệ thống.
- Độ tin cậy: Thiết kế cơ khí chắc chắn, vật liệu chế tạo cao cấp (vỏ ABS, các bộ phận tiếp xúc môi chất bằng đồng thau/thép không gỉ) mang lại tuổi thọ hoạt động lâu dài và độ bền bỉ trong các điều kiện khắc nghiệt.
- Dải áp suất rộng cho ứng dụng thấp: Dải áp suất điều chỉnh từ -0.2 đến 7.5 bar rất phù hợp cho các hệ thống cần kiểm soát áp suất âm hoặc áp suất dương ở mức thấp, điển hình trong ngành lạnh.
- Chức năng Auto Reset: Tự động khôi phục trạng thái hoạt động khi áp suất trở lại dải an toàn, giảm thiểu sự can thiệp thủ công, tiết kiệm thời gian và chi phí vận hành.
- Độ vi sai linh hoạt: Khả năng điều chỉnh độ vi sai từ 0.7 đến 4 bar cho phép tối ưu hóa chu kỳ hoạt động của thiết bị, ngăn ngừa hiện tượng đóng/mở liên tục, bảo vệ hệ thống.
- Phổ biến và dễ dàng thay thế: KP35 là dòng sản phẩm rất phổ biến, đặc biệt là các phiên bản tương đồng với KP1, giúp việc tìm kiếm, thay thế và sửa chữa trở nên thuận tiện.
- Khả năng chịu nhiệt độ môi trường tốt: Hoạt động ổn định trong dải nhiệt độ môi trường từ -25 đến 65 °C.
Nhược điểm kỹ thuật:
- Chỉ phù hợp áp suất thấp: Không phù hợp cho các ứng dụng yêu cầu kiểm soát áp suất cao.
- Thiết kế cơ khí: So với các loại công tắc áp suất điện tử, thiết bị cơ khí có thể có độ nhạy và độ chính xác không bằng trong một số trường hợp, và có thể bị ảnh hưởng bởi rung động mạnh.
- Kết nối điện cơ bản: Kiểu kết nối terminal đấu dây yêu cầu kỹ năng đấu nối điện cơ bản và cẩn thận để đảm bảo an toàn.
- Không có chức năng báo lỗi điện tử: Không cung cấp các tín hiệu chẩn đoán lỗi điện tử như các dòng công tắc áp suất thông minh.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Chọn vị trí lắp đặt: Lắp đặt công tắc ở nơi khô ráo, thoáng mát, tránh rung động mạnh và nhiệt độ vượt quá giới hạn cho phép. Vị trí lắp đặt nên gần với điểm đo áp suất cần kiểm soát.
- Kết nối áp suất: Sử dụng ống dẫn hoặc phụ kiện phù hợp để kết nối cổng áp suất của công tắc với hệ thống cần kiểm soát. Đảm bảo kết nối kín, không bị rò rỉ. Van một chiều có thể cần thiết tùy thuộc vào cấu hình hệ thống.
- Kết nối điện:
- Ngắt nguồn điện hoàn toàn trước khi thực hiện đấu nối.
- Mở nắp bảo vệ của công tắc.
- Đấu dây theo sơ đồ mạch điện của hệ thống, tuân thủ các quy định về an toàn điện. Thông thường, công tắc sẽ được đấu nối để điều khiển khởi động/dừng máy nén hoặc quạt.
- Sử dụng các đầu cos hoặc kẹp dây phù hợp để đảm bảo kết nối chắc chắn.
- Đóng chặt nắp bảo vệ sau khi hoàn tất đấu nối.
Vận hành:
- Cài đặt dải áp suất:
- Điểm cắt trên (Cut-out - điểm áp suất cao nhất để ngắt mạch): Vặn núm điều chỉnh theo chiều kim đồng hồ để tăng giá trị, ngược chiều kim đồng hồ để giảm.
- Điểm cắt dưới (Cut-in - điểm áp suất thấp nhất để đóng mạch): Vặn núm điều chỉnh theo chiều kim đồng hồ để tăng giá trị, ngược chiều kim đồng hồ để giảm.
- Độ vi sai (Differential): Thường được điều chỉnh đồng thời với điểm cut-in hoặc có một núm riêng biệt tùy theo model. Giá trị độ vi sai là hiệu số giữa điểm cut-out và điểm cut-in.
- Kiểm tra hoạt động: Sau khi cài đặt, theo dõi hoạt động của hệ thống để đảm bảo công tắc đóng/mở mạch đúng theo các điểm áp suất đã thiết lập. Quan sát trạng thái của máy nén, quạt hoặc thiết bị được điều khiển.
- Điều chỉnh (nếu cần): Nếu phát hiện sai lệch, thực hiện điều chỉnh lại các thông số áp suất và độ vi sai cho phù hợp.
Lưu ý quan trọng:
- Luôn tham khảo tài liệu kỹ thuật chi tiết của nhà sản xuất cho model cụ thể.
- Việc đấu nối điện phải được thực hiện bởi kỹ thuật viên có chuyên môn.
- Không vượt quá áp suất làm việc tối đa (MWP) của thiết bị.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ kiểm tra bên ngoài thiết bị xem có dấu hiệu hư hỏng, ăn mòn, hoặc rò rỉ không.
- Kiểm tra kết nối: Đảm bảo các kết nối áp suất và điện luôn chắc chắn, không bị lỏng lẻo hoặc ăn mòn.
- Kiểm tra hoạt động: Định kỳ kiểm tra lại các điểm cài đặt áp suất và độ vi sai, đảm bảo công tắc hoạt động chính xác.
- Vệ sinh: Làm sạch bụi bẩn bám trên bề mặt thiết bị, đặc biệt là các khe tản nhiệt (nếu có).
Xử lý sự cố thường gặp:
| Hiện tượng | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Thiết bị không đóng/mở mạch khi đạt áp suất cài đặt | 1. Áp suất thực tế không đạt điểm cài đặt. 2. Tiếp điểm điện bị kẹt hoặc bẩn. 3. Màng ngăn bị hỏng hoặc lò xo bị giãn. 4. Lỗi đấu nối điện. |
1. Kiểm tra lại hệ thống áp suất. 2. Vệ sinh tiếp điểm hoặc thay thế công tắc. 3. Thay thế công tắc. 4. Kiểm tra lại sơ đồ đấu nối và các kết nối dây. |
| Thiết bị đóng/mở mạch liên tục (short cycling) | 1. Độ vi sai (Differential) cài đặt quá nhỏ. 2. Áp suất hệ thống dao động mạnh. |
1. Tăng giá trị độ vi sai. 2. Kiểm tra nguyên nhân dao động áp suất trong hệ thống. |
| Áp suất cài đặt không ổn định | 1. Lò xo điều chỉnh bị lỏng hoặc mòn. 2. Bụi bẩn hoặc vật lạ bên trong cơ cấu điều chỉnh. |
1. Siết chặt lại các bộ phận điều chỉnh hoặc thay thế công tắc. 2. Vệ sinh bên trong cơ cấu điều chỉnh (nếu có thể) hoặc thay thế. |
| Rò rỉ tại cổng kết nối áp suất | 1. Ren kết nối bị hỏng. 2. Gioăng làm kín bị lão hóa hoặc hư hỏng. |
1. Siết chặt lại kết nối hoặc thay thế phụ kiện. 2. Thay thế gioăng làm kín hoặc thay thế công tắc. |
Ứng dụng thực tế
Công tắc áp suất Danfoss KP35, với dải áp suất thấp và khả năng tự động reset, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là các hệ thống yêu cầu kiểm soát áp suất ở mức độ thấp hoặc âm:
- Hệ thống làm lạnh (Refrigeration Systems): Đây là ứng dụng phổ biến nhất. KP35 được sử dụng để điều khiển máy nén trong các hệ thống lạnh dân dụng (tủ lạnh, điều hòa không khí), thương mại (kho lạnh, tủ đông) và công nghiệp. Nó bảo vệ máy nén khỏi hoạt động trong điều kiện áp suất thấp bất thường (ví dụ: do thiếu gas hoặc tắc nghẽn) và đảm bảo máy nén hoạt động hiệu quả.
- Hệ thống điều hòa không khí (HVAC Systems): Tương tự như hệ thống làm lạnh, KP35 có thể được dùng để kiểm soát áp suất trong các dàn lạnh hoặc dàn nóng của hệ thống HVAC.
- Hệ thống bơm áp lực thấp: Trong một số ứng dụng bơm nước hoặc chất lỏng với áp suất yêu cầu thấp, KP35 có thể được sử dụng để điều khiển hoạt động của bơm.
- Hệ thống khí nén áp suất thấp: Kiểm soát áp suất trong các bình chứa khí nén hoặc các đường ống dẫn khí ở áp suất thấp.
- Giám sát áp suất trong các bình chứa: Theo dõi và cảnh báo khi áp suất trong các bồn chứa đạt đến ngưỡng an toàn hoặc nguy hiểm.
- Ứng dụng trong các thiết bị công nghiệp khác: Bất kỳ hệ thống nào có yêu cầu kiểm soát áp suất trong khoảng từ -0.2 đến 7.5 bar đều có thể sử dụng KP35.
Liên hệ Hotline 09.1800.6799 để được báo giá
