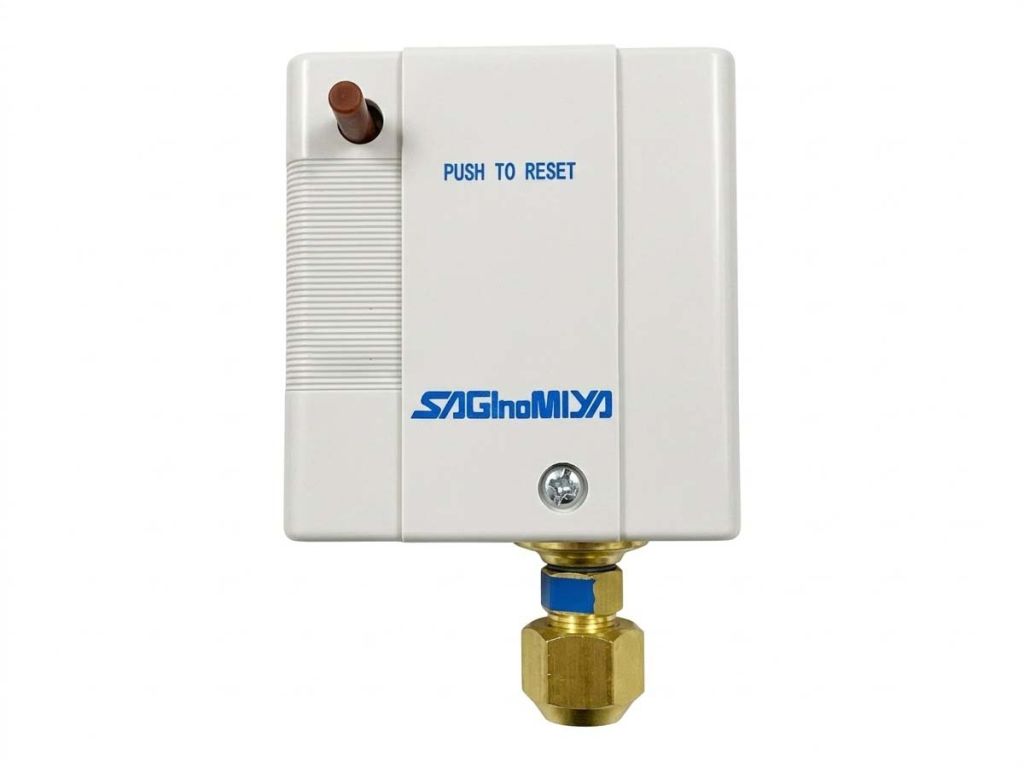

Saginomiya HNS-C130XM1 là dòng công tắc áp suất đơn cao cấp, được thiết kế chuyên biệt cho chức năng bảo vệ ngắt an toàn khi áp suất cao (High pressure safety cut out). Sản phẩm thuộc dòng HNS của thương hiệu Saginomiya Nhật Bản, nổi tiếng với độ bền và sự chính xác tuyệt đối trong các hệ thống công nghiệp.
Model HNS-C130XM1 hoạt động trong dải áp suất từ 0.8 đến 3 MPa (tương đương 8 đến 30 kgf/cm2). Điểm đặc biệt nhất của model này chính là cơ chế Manual Reset (tự động ngắt khi áp suất tăng và phải reset bằng tay khi áp suất giảm). Thiết kế này đảm bảo an toàn tối đa cho hệ thống máy móc, ngăn chặn việc tự khởi động lại khi chưa có sự kiểm tra của kỹ thuật viên. Thiết bị sử dụng cơ chế tiếp điểm SPDT linh hoạt , tương thích hoàn hảo với các loại môi chất lạnh fluorinated, không khí và nước trong dải nhiệt độ từ -20°C đến 120°C.
Giới thiệu chi tiết sản phẩm Saginomiya HNS-C130XM1
Trong các hệ thống nhiệt lạnh và thủy lực, việc kiểm soát áp suất dư thừa là yếu tố sống còn để bảo vệ máy nén và đường ống. Saginomiya HNS-C130XM1 ra đời như một thiết bị bảo vệ rơ-le áp suất cao, giúp ngắt nguồn điện điều khiển ngay khi áp suất hệ thống vượt ngưỡng cho phép.
Khác với dòng SNS thông thường, dòng HNS được tối ưu hóa cho các kịch bản an toàn nghiêm ngặt. Model HNS-C130XM1 với ký hiệu "M1" đại diện cho tính năng Reset thủ công (Manual Reset). Điều này có nghĩa là khi hệ thống gặp sự cố tăng áp quá mức, thiết bị sẽ nhảy tiếp điểm để ngắt máy; ngay cả khi áp suất đã hạ nhiệt và quay về mức an toàn, hệ thống vẫn sẽ không tự chạy lại cho đến khi người vận hành nhấn nút Reset trên thân thiết bị.
Đặc điểm nổi bật của model HNS-C130XM1
-
Chức năng bảo vệ áp suất cao: Thiết bị được thiết kế đặc thù để làm rơ-le an toàn ngắt áp cao (High pressure safety cut out), ngăn ngừa các sự cố cháy nổ hoặc hỏng hóc máy nén.
-
Cơ chế Reset tay an toàn (Manual Reset): Tự động ngắt khi áp suất tăng quá ngưỡng cài đặt và chỉ có thể tái khởi động bằng cách nhấn nút reset thủ công sau khi áp suất đã giảm xuống mức an toàn (thường là khoảng 0.7 MPa trở xuống).
-
Tiếp điểm SPDT linh hoạt: Cơ chế tiếp điểm đơn cực hai hướng (Single Pole Double Throw) cho phép thiết bị không chỉ ngắt tải mà còn có thể đồng thời kích hoạt hệ thống báo động (đèn, còi) khi gặp sự cố.
-
Độ bền và khả năng chịu tải cao: Với dòng khởi động lên tới 72A, thiết bị có thể điều khiển trực tiếp hoặc gián tiếp các thiết bị điện công nghiệp công suất lớn.
-
Khả năng tương thích môi chất đa dạng: Sử dụng tốt cho các dòng gas lạnh hiện đại (fluorinated refrigerants), không khí nén và nước.
-
Phụ kiện đi kèm đầy đủ: Sản phẩm luôn đi kèm giá đỡ (mounting bracket) tiêu chuẩn giúp việc lắp đặt trở nên dễ dàng và chắc chắn hơn.
Thông số kỹ thuật sản phẩm
Dưới đây là bảng thông số kỹ thuật chi tiết của model Saginomiya HNS-C130XM1 được trích xuất từ tài liệu chính thức:
Thông số điện năng (Electrical Ratings)
Thiết bị đáp ứng các tiêu chuẩn điện khắt khe cho môi trường công nghiệp:
-
Điện áp hoạt động: 125V AC hoặc 250V AC.
-
Dòng điện không cảm dụng (Non-Inductive Current): 1A.
-
Dòng điện cảm dụng (Inductive Current):
-
Tải đầy đủ (Full Load): 12A.
-
Dòng khởi động (Inrush Current): 72A.
-
-
Hệ số công suất (Power Factor): cosΦ = 0.75.
Nguyên lý hoạt động và Sơ đồ tiếp điểm
Model HNS-C130XM1 vận hành dựa trên cơ chế Diagram 4 và nguyên lý Reset tay:
-
Cực số 1 (Common): Là cực chung cấp nguồn.
-
Cực số 3 (Open on Pressure Increase): Tiếp điểm này sẽ mở ra khi áp suất tăng vượt quá ngưỡng cài đặt (Ví dụ 2 MPa). Lúc này máy nén hoặc hệ thống sẽ dừng lại để đảm bảo an toàn.
-
Cực số 5 (Open on Pressure Decrease): Tiếp điểm này sẽ mở ra khi áp suất giảm xuống.
Lưu ý quan trọng về Reset: Đối với model M1, sau khi áp suất tăng và làm thiết bị ngắt, bạn phải đợi cho áp suất trong hệ thống giảm xuống mức khoảng 0.7 MPa hoặc thấp hơn mới có thể nhấn nút Reset để đưa thiết bị trở lại trạng thái hoạt động bình thường.
Ứng dụng thực tế
Nhờ dải đo áp suất cao và tính năng Reset tay an toàn, Saginomiya HNS-C130XM1 là lựa chọn hàng đầu cho:
-
Hệ thống chiller trung tâm: Bảo vệ máy nén khỏi tình trạng quá tải áp suất phía cao áp.
-
Kho lạnh và công nghiệp đông lạnh: Giám sát áp suất gas lạnh trong các bình ngưng, bình chứa.
-
Hệ thống khí nén áp lực cao: Ngắt máy nén khí khi bình chứa đạt đến giới hạn áp suất an toàn tối đa.
-
Hệ thống bơm nước tăng áp: Bảo vệ đường ống khỏi tình trạng vỡ ống do áp lực nước đột ngột tăng cao.
-
Môi trường hàng hải: Có thể đặt hàng các model chống nhỏ giọt (Drip proof) cho các ứng dụng trên tàu biển.
Lợi ích khi sử dụng sản phẩm
-
An toàn tuyệt đối: Tính năng Reset thủ công buộc người vận hành phải kiểm tra nguyên nhân sự cố trước khi chạy lại máy, giảm thiểu rủi ro hư hỏng lặp lại.
-
Độ chính xác cao: Saginomiya Nhật Bản đảm bảo sai số cực thấp, giúp bảo vệ hệ thống ngay tại điểm áp suất nguy hiểm.
-
Vật liệu bền bỉ: Khả năng chịu nhiệt lên đến 120°C cho phép thiết bị hoạt động tốt trong các đường ống hơi nóng hoặc gas lạnh nhiệt độ cao.
-
Dễ dàng bảo trì: Thiết kế vít điều chỉnh áp suất (Range Adjusting Screw) nằm ngay phía trên, giúp kỹ thuật viên dễ dàng cân chỉnh thông số mà không cần tháo rời thiết bị.
Hướng dẫn lắp đặt và Lưu ý sử dụng
-
Vị trí lắp đặt: Nên lắp đặt thiết bị ở nơi khô ráo, tránh rung động mạnh. Sử dụng giá đỡ đi kèm để cố định vào khung máy.
-
Kết nối ống áp suất: Sử dụng đầu nối Φ6 (1/4") Flare Nut tiêu chuẩn. Đảm bảo các mối nối được làm sạch và siết chặt để tránh rò rỉ môi chất.
-
Đấu nối điện: Thực hiện đấu nối theo đúng sơ đồ Diagram 4 để đảm bảo chức năng ngắt áp cao hoạt động chính xác.
-
Thao tác Reset: Tuyệt đối không cố gắng nhấn nút Reset khi áp suất hệ thống chưa giảm xuống mức an toàn (dưới 0.7 MPa) để tránh làm hỏng cơ cấu cơ khí bên trong.
Kết luận
Saginomiya HNS-C130XM1 là giải pháp an toàn tối ưu cho mọi hệ thống áp suất cao công nghiệp. Với dải đo lên đến 3 MPa và cơ chế Reset tay nghiêm ngặt, thiết bị không chỉ là một rơ-le áp suất mà còn là người bảo vệ thầm lặng cho tài sản và sự an toàn của doanh nghiệp bạn.
