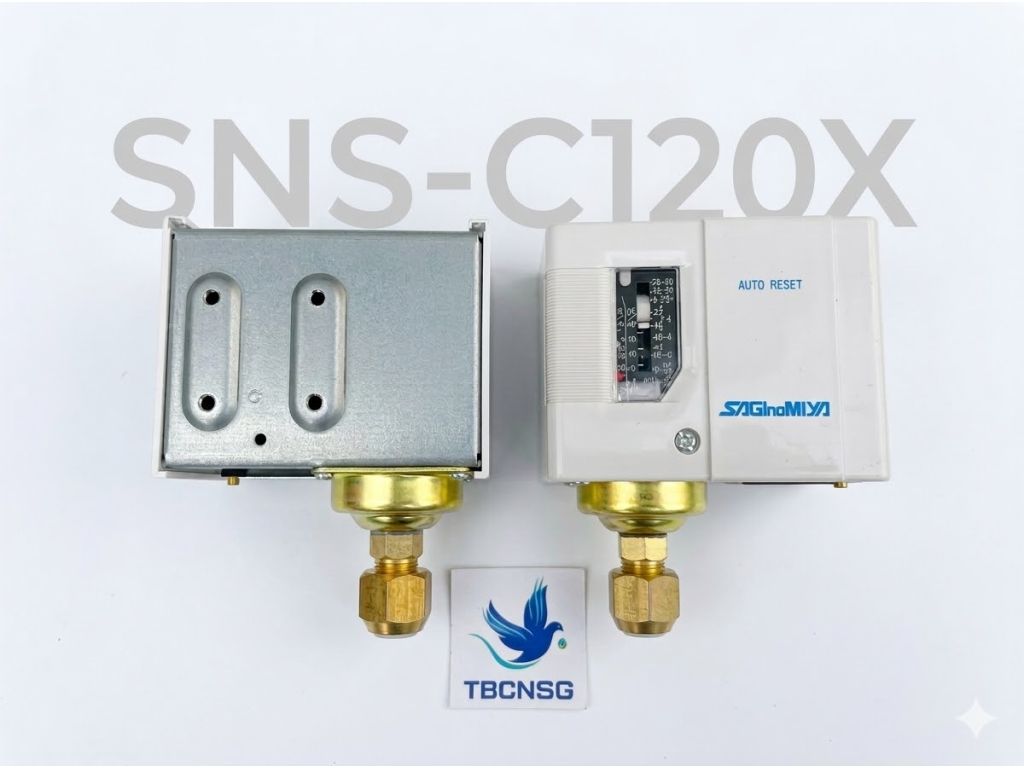

Công tắc áp suất đơn Saginomiya SNS-C120X (0.1 đến 2 MPa, Reset tự động)

Saginomiya SNS-C120X là dòng công tắc áp suất đơn (Single Function Pressure Control) cao cấp đến từ thương hiệu Saginomiya Nhật Bản. Đây là thiết bị chuyên dụng để kiểm soát áp suất trong các hệ thống công nghiệp với cơ chế tự động reset (Automatic reset type). Model này được thiết kế để hoạt động trong dải áp suất từ 0.1 đến 2 MPa (tương đương 1 đến 20 kgf/cm²).

Thiết bị nổi bật với khả năng tương thích đa dạng, sử dụng được cho các loại môi chất lạnh fluorinated (gas lạnh), không khí và nước. Với dải nhiệt độ chất lưu cho phép từ -20°C đến 120°C và nhiệt độ môi trường lên đến 70°C, SNS-C120X đảm bảo sự bền bỉ trong các điều kiện vận hành khắc nghiệt. Sản phẩm tích hợp tiếp điểm SPDT linh hoạt, trọng lượng nhẹ 0.33 kg và đi kèm giá đỡ tiêu chuẩn, giúp việc lắp đặt và vận hành trở nên đơn giản, hiệu quả.

Giới thiệu chi tiết sản phẩm Saginomiya SNS-C120X

Trong các hệ thống HVAC, hệ thống lạnh công nghiệp và các dây chuyền sản xuất, việc duy trì áp suất ở mức an toàn là yếu tố sống còn. Công tắc áp suất Saginomiya SNS-C120X đóng vai trò là "người gác cổng", tự động đóng ngắt mạch điện khi áp suất thay đổi, bảo vệ máy nén và các linh kiện đắt tiền khác.

Thuộc dòng SNS - dòng sản phẩm ứng dụng phổ biến (Universal application) của Saginomiya, SNS-C120X được thừa hưởng những công nghệ chế tạo chính xác nhất. Thiết kế vỏ ngoài chắc chắn đạt tiêu chuẩn IP20, có khả năng nâng cấp lên chuẩn IP44 nếu sử dụng thêm nắp đậy phía trên, cho phép thiết bị hoạt động tốt trong nhiều môi trường khác nhau.

Đặc điểm nổi bật của Saginomiya SNS-C120X

• Dải đo áp suất trung bình cao: Với khả năng điều chỉnh từ 0.1 đến 2 MPa, SNS-C120X phù hợp cho các hệ thống đòi hỏi áp suất làm việc cao hơn so với các dòng SNS-C110X hay SNS-C106X.

• Cơ chế Reset tự động hoàn toàn: Thiết bị sẽ tự động quay lại trạng thái ban đầu sau khi áp suất hệ thống trở về ngưỡng an toàn đã thiết lập, giúp hệ thống vận hành liên tục mà không cần sự can thiệp thủ công.

• Tiếp điểm SPDT linh hoạt: Cơ chế tiếp điểm đơn cực hai ngả (Single Pole Double Throw) cho phép thiết bị thực hiện đồng thời hoặc chuyển đổi giữa các tác vụ điều khiển khác nhau dựa trên sự tăng hoặc giảm áp suất.

• Khả năng chịu nhiệt vượt trội: Thiết bị có thể làm việc với môi chất nóng lên đến 120°C, mở rộng phạm vi ứng dụng không chỉ trong điện lạnh mà còn trong các hệ thống cấp nước nóng và hơi nước áp suất thấp.

• Vật liệu cao cấp: Khách hàng có thể lựa chọn phiên bản bằng thép không gỉ (Stainless steel) theo yêu cầu để tăng khả năng chống ăn mòn trong các môi trường đặc thù.

Thông số kỹ thuật chi tiết

Dưới đây là các thông số kỹ thuật được trích xuất trực tiếp từ tài liệu của nhà sản xuất dành cho model SNS-C120X:

Thông số điện năng (Electrical Ratings)

Hệ thống tiếp điểm của SNS-C120X đáp ứng tốt các yêu cầu về dòng điện công nghiệp:

• Điện áp định mức: 125V / 250V AC.

• Dòng điện không cảm dụng (Non-Inductive): 1A (với hệ số công suất cosΦ = 1).

• Dòng điện cảm dụng (Inductive): * Tải toàn phần (Full Load): 12A.

  • Dòng khởi động (Inrush Current): 72A.

• Hệ số công suất (cosΦ): 0.75.

Chức năng và sơ đồ đấu nối (Diagram 1)

Dựa trên sơ đồ Diagram 1 tích hợp cho dòng SNS tự động reset, các cực kết nối của SNS-C120X có chức năng như sau:

1. Cực số 1 (Common Terminal): Cực chung cho hệ thống điện.

2. Cực số 3: Mở tiếp điểm khi áp suất tăng (Open on Pressure Increase).

3. Cực số 5: Mở tiếp điểm khi áp suất giảm (Open on Pressure Decrease).

Việc đấu nối chính xác theo sơ đồ này giúp người dùng linh hoạt thiết lập thiết bị làm nhiệm vụ bảo vệ áp suất cao hoặc áp suất thấp tùy theo nhu cầu hệ thống.

Ứng dụng thực tế của Saginomiya SNS-C120X

Với dải áp suất hoạt động lên tới 2 MPa, SNS-C120X là sự lựa chọn lý tưởng cho các ứng dụng:

• Ngành lạnh và điều hòa không khí: Kiểm soát áp suất gas trong các hệ thống Chiller trung tâm, VRV, VRF sử dụng môi chất lạnh fluorinated.

• Hệ thống khí nén: Giám sát áp suất bình chứa khí nén, đảm bảo áp lực luôn duy trì trong ngưỡng làm việc an toàn của hệ thống.

• Hệ thống cấp nước tòa nhà: Tự động điều khiển máy nén hoặc bơm nước dựa trên áp suất đường ống để duy trì áp lực nước ổn định.

• Ứng dụng hàng hải: Sử dụng phiên bản vỏ chống nhỏ giọt (Drip proof enclosure) cho các thiết bị trên tàu biển hoặc cảng biển.

• Môi trường nguy hiểm: Có sẵn các phiên bản vỏ chống cháy nổ (Explosion proof) cho các ứng dụng đặc biệt trong ngành hóa chất hoặc dầu khí.

Lợi ích khi lựa chọn Saginomiya SNS-C120X

1. Độ chính xác cao: Cơ chế điều chỉnh thông qua vít chỉnh dải (Range Adjusting Screw) và vít chỉnh độ lệch (Differential Adjusting Screw) ở mặt trên thiết bị cho phép thiết lập điểm ngắt chính xác đến từng MPa.

2. Độ bền Nhật Bản: Thương hiệu Saginomiya đảm bảo thiết bị có tuổi thọ cao, hoạt động ổn định trong thời gian dài mà không bị trôi điểm cài đặt.

3. Dễ dàng bảo trì: Thiết kế đơn giản, trọng lượng nhẹ và cơ chế reset tự động giúp giảm thiểu chi phí nhân công vận hành và bảo trì.

4. Chứng nhận quốc tế: Sản phẩm có thể đáp ứng các tiêu chuẩn khắt khe như CE mark hoặc UL recognized khi khách hàng có yêu cầu, phù hợp cho các dự án xuất khẩu hoặc tiêu chuẩn cao.

Hướng dẫn sử dụng và lưu ý

• Cài đặt: Sử dụng vít chỉnh áp suất ở phía trên thiết bị để điều chỉnh ngưỡng áp suất ngắt (Range) và độ lệch áp suất (Differential) theo nhu cầu thực tế.

• Kết nối: Sử dụng ống đồng hoặc ống chuyên dụng kết nối qua đai ốc loe Φ6 (1/4") để đảm bảo độ kín tuyệt đối.

• Lắp đặt: Luôn sử dụng giá đỡ đi kèm (Mounting bracket) để cố định thiết bị chắc chắn, tránh rung lắc trong quá trình vận hành.

• Bảo vệ: Nếu lắp đặt ở môi trường ẩm ướt hoặc ngoài trời, hãy cân nhắc sử dụng thêm nắp đậy phía trên để đạt chuẩn bảo vệ IP44.

Kết luận và Kêu gọi hành động

Saginomiya SNS-C120X không chỉ là một chiếc công tắc áp suất thông thường, mà là một giải pháp an toàn tối ưu cho mọi hệ thống áp lực từ 0.1 đến 2 MPa. Với sự tin cậy từ thương hiệu Saginomiya Nhật Bản, đây là khoản đầu tư xứng đáng cho hiệu quả vận hành và an toàn hệ thống của bạn.

Quý khách hàng đang tìm kiếm giải pháp kiểm soát áp suất cho dự án của mình? Hãy liên hệ ngay với chúng tôi để nhận báo giá tốt nhất cho model Saginomiya SNS-C120X chính hãng.

Lưu ý: Các thông tin về kích thước chi tiết (95.9 mm) và trọng lượng (0.33 kg) được áp dụng chính xác cho model SNS-C120X tiêu chuẩn theo tài liệu của hãng.
