Giới thiệu & Nguyên lý hoạt động

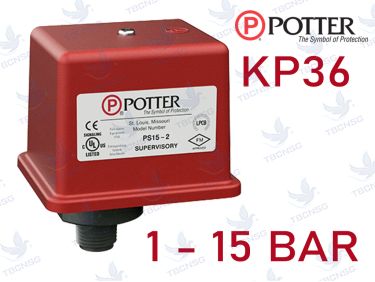

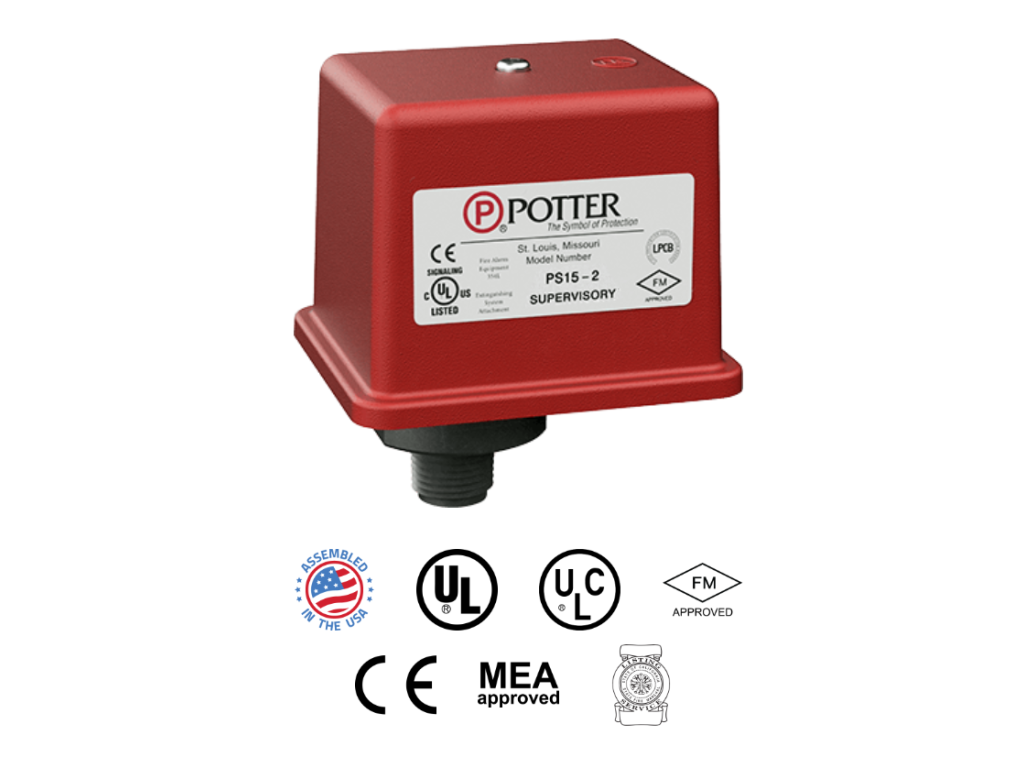

Công tắc áp suất Potter PS15 là thiết bị cơ điện tử được thiết kế để giám sát và điều khiển áp suất trong các hệ thống. Khi áp suất trong hệ thống đạt đến ngưỡng cài đặt, công tắc sẽ kích hoạt hoặc ngắt một mạch điện, từ đó điều khiển các thiết bị ngoại vi như bơm, van hoặc hệ thống báo động. Nguyên lý hoạt động dựa trên sự thay đổi áp suất tác động lên một màng ngăn hoặc piston. Sự di chuyển này sẽ làm thay đổi trạng thái của các tiếp điểm điện, thực hiện chức năng đóng hoặc mở mạch.
Potter Electric Signal Company là một thương hiệu uy tín trong lĩnh vực thiết bị an toàn cháy nổ và hệ thống báo cháy. Dòng sản phẩm PS15 được phát triển nhằm đáp ứng các yêu cầu khắt khe về độ tin cậy và hiệu suất trong nhiều ứng dụng công nghiệp và thương mại.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Công tắc áp suất Potter PS15 |
| Mã sản phẩm | PS15-10, PS15-20 (tùy thuộc vào dải áp suất) |
| Phạm vi điều chỉnh áp suất |
|
| Áp suất cài đặt (Factory Set) |
|
| Độ lệch (Differential) |
|
| Vật liệu chế tạo |
|
| Kiểu kết nối | Ren trong 1/4" NPT |
| Tiếp điểm điện | SPDT (Single Pole Double Throw) |
| Dòng điện định mức | 10A @ 125/250 VAC; 0.5A @ 125 VDC; 0.25A @ 250 VDC |
| Nhiệt độ hoạt động | -40°C đến 60°C (-40°F đến 140°F) |
| Môi trường sử dụng | Nước, không khí, dầu nhẹ và các chất lỏng không ăn mòn khác. |
| Tiêu chuẩn áp dụng | UL, CSA, FM (tùy model và chứng nhận cụ thể) |
| Cấp bảo vệ | NEMA 1 (cho môi trường trong nhà) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Độ tin cậy cao: Thiết kế cơ khí bền bỉ với các vật liệu chống ăn mòn, đảm bảo hoạt động ổn định trong thời gian dài.
- Phạm vi điều chỉnh rộng: Các dải áp suất khác nhau cho phép tùy chỉnh linh hoạt theo yêu cầu của từng hệ thống.
- Độ chính xác cao: Khả năng cài đặt và duy trì điểm đóng/mở tiếp điểm chính xác, giảm thiểu sai số trong điều khiển.
- Dễ dàng lắp đặt và điều chỉnh: Kích thước nhỏ gọn, kết nối ren tiêu chuẩn 1/4" NPT và bộ điều chỉnh áp suất dễ tiếp cận.
- Đa dạng ứng dụng: Phù hợp cho nhiều loại hệ thống, đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) và HVAC.
- Chứng nhận quốc tế: Được UL, CSA, FM phê duyệt (tùy model), đảm bảo tuân thủ các tiêu chuẩn an toàn và hiệu suất.
Nhược điểm kỹ thuật:
- Giới hạn môi trường: Không phù hợp với các chất lỏng ăn mòn mạnh hoặc có tính ăn mòn cao.
- Cấp bảo vệ hạn chế: Phiên bản NEMA 1 chỉ phù hợp cho môi trường trong nhà, cần các phiên bản chuyên dụng hơn cho môi trường khắc nghiệt.
- Độ lệch cố định: Độ lệch (differential) được cài đặt sẵn và không thể điều chỉnh, có thể không phù hợp với các ứng dụng yêu cầu độ lệch rất nhỏ hoặc có thể điều chỉnh.
- Chỉ có tiếp điểm SPDT: Chỉ cung cấp một bộ tiếp điểm đóng/mở, có thể cần thêm bộ chuyển đổi hoặc các thiết bị khác nếu cần nhiều trạng thái điều khiển.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Chọn vị trí lắp đặt: Lắp đặt công tắc ở vị trí dễ tiếp cận để điều chỉnh và bảo trì. Đảm bảo vị trí lắp đặt không bị rung động quá mức và tránh các nguồn nhiệt trực tiếp có thể ảnh hưởng đến hoạt động của thiết bị.
- Kết nối áp suất: Sử dụng băng tan hoặc keo làm kín ren phù hợp để kết nối ren 1/4" NPT của công tắc với đường ống hoặc điểm lấy áp suất của hệ thống. Đảm bảo kết nối kín khít để tránh rò rỉ.
- Kết nối điện:
- Xác định nguồn điện và tải cần điều khiển.
- Mở nắp vỏ công tắc.
- Kết nối dây điện vào các cực của tiếp điểm SPDT (COM, NO, NC) theo sơ đồ đấu nối của thiết bị và yêu cầu của hệ thống.
- Đảm bảo các kết nối điện chắc chắn và được cách điện an toàn.
- Đóng nắp vỏ công tắc sau khi hoàn tất.
- Kiểm tra ban đầu: Sau khi lắp đặt, kiểm tra xem có rò rỉ áp suất hoặc sự cố điện nào không trước khi đưa vào vận hành chính thức.
Vận hành:
- Điều chỉnh áp suất:
- Sử dụng tua vít để điều chỉnh vít cài đặt áp suất (thường nằm ở mặt trên hoặc bên hông của công tắc).
- Vặn vít theo chiều kim đồng hồ để tăng điểm cài đặt áp suất (áp suất cần đạt để ngắt/mở mạch), và ngược chiều kim đồng hồ để giảm.
- Quan sát đồng hồ áp suất của hệ thống để xác định điểm áp suất mong muốn.
- Kiểm tra hoạt động:
- Tăng áp suất hệ thống đến giá trị cài đặt để xác nhận công tắc hoạt động đúng chức năng (ví dụ: bơm tắt hoặc van đóng).
- Giảm áp suất hệ thống đến giá trị cài đặt trừ đi độ lệch để xác nhận công tắc quay trở lại trạng thái ban đầu (ví dụ: bơm bật hoặc van mở).
Lưu ý kỹ thuật quan trọng:
- Luôn ngắt nguồn điện trước khi thực hiện bất kỳ thao tác đấu nối điện nào.
- Đảm bảo áp suất vận hành của hệ thống nằm trong dải làm việc của công tắc.
- Tránh siết quá chặt khi kết nối ren để không làm hỏng ren hoặc vỏ công tắc.
- Nếu không chắc chắn về quy trình lắp đặt hoặc đấu nối điện, hãy tham khảo ý kiến của chuyên gia hoặc kỹ thuật viên có kinh nghiệm.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ kiểm tra vỏ công tắc, kết nối ren và dây điện xem có dấu hiệu hư hỏng, ăn mòn hoặc lỏng lẻo không.
- Kiểm tra hoạt động: Thực hiện kiểm tra hoạt động của công tắc theo quy trình vận hành để đảm bảo độ chính xác và tin cậy. Tần suất kiểm tra tùy thuộc vào mức độ quan trọng của hệ thống và khuyến cáo của nhà sản xuất.
- Vệ sinh: Nếu công tắc bị bám bụi bẩn, có thể dùng khăn ẩm lau sạch. Tránh sử dụng hóa chất tẩy rửa mạnh.
- Kiểm tra áp suất hệ thống: Đảm bảo áp suất vận hành của hệ thống luôn nằm trong phạm vi cho phép của công tắc.
Xử lý sự cố thường gặp:
| Sự cố | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| Công tắc không đóng/mở mạch ở áp suất cài đặt |
|
|
| Rò rỉ tại điểm kết nối ren |
|
|
| Công tắc hoạt động không ổn định (nhảy áp) |
|
|
Ứng dụng thực tế
Công tắc áp suất Potter PS15 được sử dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau, bao gồm:
- Hệ thống Phòng cháy chữa cháy (PCCC): Giám sát áp suất nước trong đường ống, kích hoạt máy bơm chữa cháy khi áp suất giảm đột ngột do hỏa hoạn hoặc rò rỉ.
- Hệ thống Cấp thoát nước: Điều khiển máy bơm nước tự động trong các tòa nhà, khu dân cư, đảm bảo áp suất nước luôn ổn định.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Giám sát áp suất trong các hệ thống tuần hoàn nước nóng, nước lạnh, hoặc áp suất khí trong các hệ thống thông gió.
- Hệ thống thủy lực và khí nén: Kiểm soát áp suất hoạt động của các hệ thống máy móc công nghiệp.
- Các ứng dụng công nghiệp khác: Trong các nhà máy sản xuất, nhà máy hóa chất (với môi chất phù hợp), hệ thống xử lý nước.
