Giới thiệu & Nguyên lý hoạt động

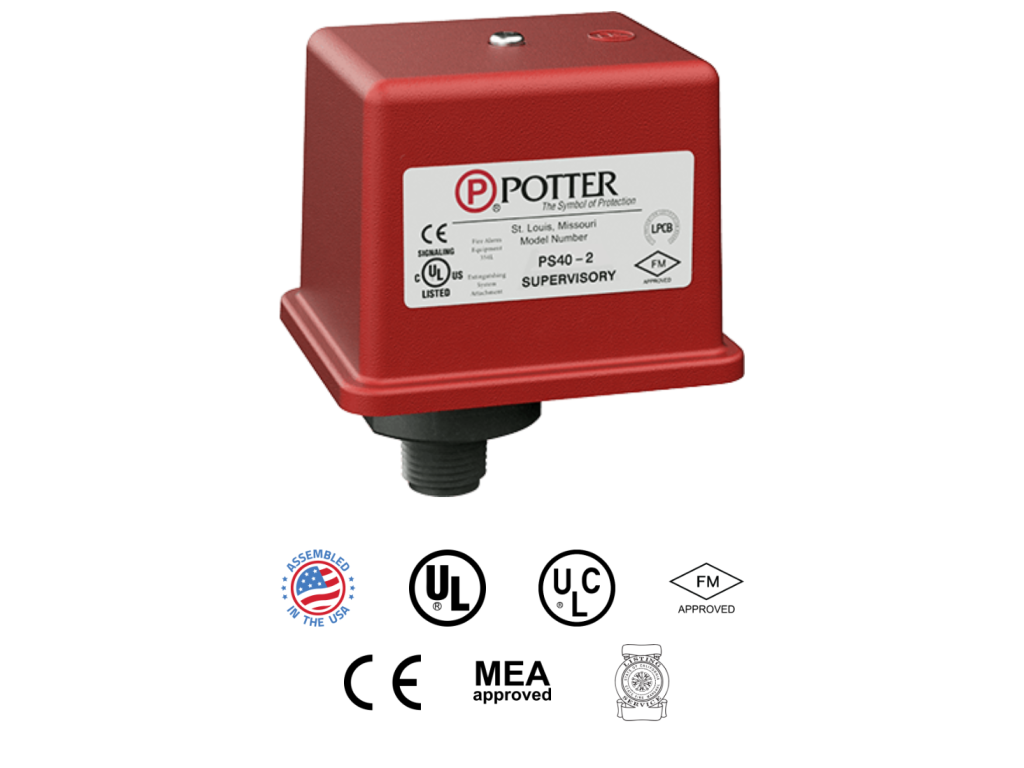

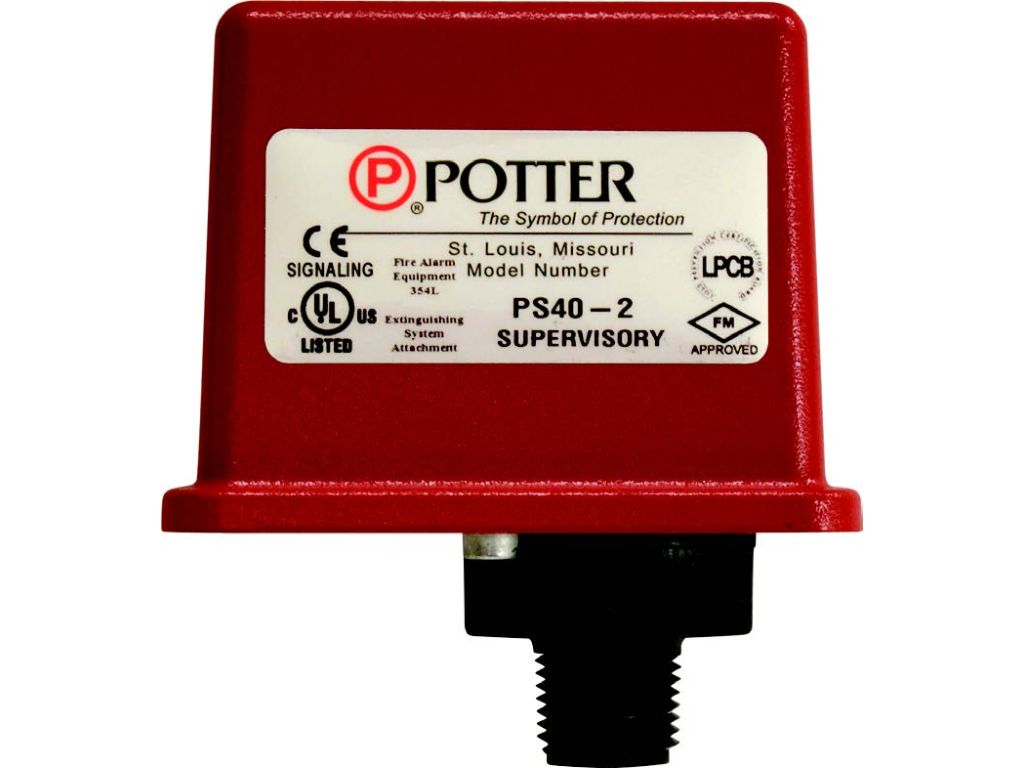

Công tắc áp suất Potter PS-40 thuộc dòng Potter PS40 Series, được thiết kế chuyên dụng để giám sát sự thay đổi áp suất trong các hệ thống phòng cháy chữa cháy (PCCC) tự động, đặc biệt là các hệ thống van khô (Dry Pipe Systems). Nguyên lý hoạt động dựa trên việc sử dụng màng ngăn đàn hồi chịu tác động của áp suất hệ thống. Khi áp suất tăng hoặc giảm vượt quá ngưỡng cài đặt, màng ngăn sẽ di chuyển, kích hoạt cơ cấu tiếp điểm điện để gửi tín hiệu cảnh báo hoặc điều khiển đến bộ điều khiển trung tâm.
Sản phẩm này được tối ưu hóa cho việc giám sát áp suất danh nghĩa 40 psi (2,8 BAR) trong các hệ thống sprinkler. Phiên bản PS-40 có hai công tắc riêng biệt: một cho ngưỡng áp suất thấp (LOW) và một cho ngưỡng áp suất cao (HIGH). Công tắc LOW được cài đặt để kích hoạt khi áp suất giảm 10 psi (0,7 BAR) xuống còn 30 psi (2,1 BAR), trong khi công tắc HIGH kích hoạt khi áp suất tăng 10 psi (0,7 BAR) lên 50 psi (3,5 BAR).
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Công tắc áp suất Potter PS-40 Series |
| Thương hiệu | Potter Electric Signal Company |
| Áp suất danh nghĩa hệ thống | 40 psi (2,8 BAR) |
| Ngưỡng kích hoạt (LOW) | Giảm 10 psi (0,7 BAR) so với áp suất danh nghĩa, hoạt động tại 30 psi (2,1 BAR) |
| Ngưỡng kích hoạt (HIGH) | Tăng 10 psi (0,7 BAR) so với áp suất danh nghĩa, hoạt động tại 50 psi (3,5 BAR) |
| Điện áp định mức | Thường là 125/250 VAC, 30 VDC (tùy thuộc model cụ thể và chứng nhận) |
| Dòng điện định mức | Thường là 10A (tùy thuộc model cụ thể và chứng nhận) |
| Vật liệu chế tạo | Vỏ: Nhựa ABS hoặc kim loại chịu ăn mòn. Màng ngăn: Cao su tổng hợp hoặc vật liệu tương đương. |
| Môi trường sử dụng | Hệ thống PCCC, hệ thống khí nén, bình áp lực, hệ thống cấp nước |
| Kiểu kết nối | Kết nối ren NPT 1/4" hoặc 1/2" (tùy model) |
| Tiêu chuẩn áp dụng | NFPA 13, NFPA 72, UL, ULC, FM Approved (kiểm tra chứng nhận cụ thể) |
| Nhiệt độ hoạt động | -20°C đến 60°C (có thể thay đổi tùy model) |
| Độ ẩm hoạt động | 0-95% RH (không ngưng tụ) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Độ tin cậy cao: Được thiết kế đặc biệt cho các ứng dụng PCCC, đảm bảo hoạt động ổn định trong các điều kiện khắc nghiệt.
- Giám sát kép: Tích hợp hai công tắc độc lập (LOW và HIGH) cho phép giám sát phạm vi áp suất rộng hơn, phát hiện cả sự cố giảm áp và tăng áp bất thường.
- Dễ dàng cài đặt: Cài đặt sẵn tại nhà máy cho các thông số phổ biến (40 psi), giảm thiểu thời gian và công sức lắp đặt.
- Chống ăn mòn: Vật liệu chế tạo được lựa chọn để chịu được môi trường làm việc có thể chứa hơi ẩm hoặc các tác nhân ăn mòn nhẹ.
- Tuân thủ tiêu chuẩn: Được chứng nhận bởi các tổ chức uy tín như UL, ULC, FM, đảm bảo đáp ứng các yêu cầu nghiêm ngặt của ngành PCCC.
- Nguyên lý hoạt động đơn giản: Sử dụng cơ chế màng ngăn cơ học, ít bộ phận chuyển động, giảm thiểu khả năng hư hỏng.
Nhược điểm:
- Phạm vi áp suất cố định: Mặc dù có thể điều chỉnh nhỏ, nhưng phạm vi hoạt động được cài đặt sẵn có thể không phù hợp với tất cả các hệ thống có áp suất danh nghĩa khác biệt đáng kể so với 40 psi.
- Độ nhạy: Độ nhạy của công tắc có thể bị ảnh hưởng bởi sự tích tụ cặn bẩn hoặc ăn mòn bên trong đường ống dẫn áp suất đến.
- Chỉ báo áp suất: Không cung cấp khả năng đọc áp suất trực tiếp như đồng hồ đo áp suất.
- Cần nguồn điện: Yêu cầu nguồn điện để kích hoạt tiếp điểm, do đó không hoạt động độc lập hoàn toàn nếu mất điện.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Chọn vị trí lắp đặt: Lắp đặt công tắc tại vị trí có áp suất đại diện cho toàn bộ hệ thống, gần nguồn cấp khí hoặc nước và dễ dàng tiếp cận để kiểm tra. Tránh lắp đặt ở những nơi có rung động mạnh hoặc nhiệt độ quá cao/thấp.
- Chuẩn bị kết nối: Đảm bảo ren kết nối của công tắc sạch sẽ và không có bụi bẩn. Sử dụng băng tan hoặc keo làm kín ren phù hợp để đảm bảo kín khí/nước.
- Kết nối với hệ thống: Vặn chặt công tắc vào cổng kết nối áp suất trên đường ống hoặc thiết bị của hệ thống PCCC. Sử dụng cờ lê phù hợp để tránh làm hỏng ren hoặc vỏ công tắc.
- Kết nối dây điện:
- Ngắt nguồn điện trước khi thực hiện đấu nối dây.
- Mở nắp vỏ công tắc.
- Kết nối dây điện theo sơ đồ đấu nối của hệ thống hoặc theo hướng dẫn của nhà sản xuất. Thông thường, công tắc áp suất có các tiếp điểm thường mở (NO) và thường đóng (NC) để kết nối với bộ điều khiển hoặc chuông báo động.
- Đảm bảo các kết nối dây chắc chắn và được cách điện tốt.
- Kiểm tra độ kín: Sau khi lắp đặt, cấp áp suất vào hệ thống và kiểm tra xem có rò rỉ tại điểm kết nối của công tắc hay không.
Vận hành:
Sau khi lắp đặt và đấu nối dây điện, công tắc áp suất Potter PS-40 sẽ tự động giám sát áp suất hệ thống. Khi áp suất thay đổi và vượt qua các ngưỡng cài đặt (30 psi cho LOW, 50 psi cho HIGH), công tắc sẽ kích hoạt tiếp điểm điện, gửi tín hiệu đến hệ thống báo động hoặc giám sát.
Lưu ý quan trọng:
- Chỉ nhân viên kỹ thuật có trình độ mới được phép thực hiện lắp đặt và đấu nối điện.
- Luôn tuân thủ các quy định an toàn điện và các tiêu chuẩn PCCC hiện hành.
- Kiểm tra định kỳ hoạt động của công tắc theo khuyến cáo của nhà sản xuất và các quy định PCCC.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Hàng tháng, kiểm tra bên ngoài công tắc xem có dấu hiệu hư hỏng, ăn mòn, hoặc rò rỉ không.
- Kiểm tra chức năng: Hàng quý hoặc sáu tháng một lần, thực hiện kiểm tra chức năng bằng cách mô phỏng sự thay đổi áp suất (nếu có thể thực hiện an toàn) hoặc kiểm tra tín hiệu báo động khi hệ thống hoạt động.
- Vệ sinh: Nếu có bụi bẩn hoặc cặn bám trên bề mặt tiếp xúc với áp suất, có thể cần tháo rời và vệ sinh cẩn thận bằng dung dịch tẩy rửa nhẹ và nước sạch. Đảm bảo công tắc khô hoàn toàn trước khi lắp lại.
- Kiểm tra kết nối điện: Hàng năm, kiểm tra các kết nối dây điện xem có bị lỏng, ăn mòn hoặc hư hỏng không. Siết chặt lại hoặc thay thế nếu cần.
Xử lý sự cố thường gặp:
- Công tắc không kích hoạt khi áp suất thay đổi:
- Kiểm tra nguồn điện cấp cho công tắc.
- Kiểm tra lại kết nối dây điện.
- Kiểm tra xem đường ống dẫn áp suất đến công tắc có bị tắc nghẽn, bám cặn hoặc rò rỉ không.
- Nếu các nguyên nhân trên không phải, có thể công tắc đã bị hỏng và cần thay thế.
- Công tắc kích hoạt liên tục hoặc không ngắt:
- Kiểm tra sự ổn định của áp suất hệ thống.
- Kiểm tra lại kết nối dây điện.
- Có thể màng ngăn bên trong bị kẹt hoặc hư hỏng, cần kiểm tra và thay thế công tắc.
- Rò rỉ tại điểm kết nối: Siết chặt lại kết nối hoặc thay thế vật liệu làm kín ren. Nếu ren bị hỏng, cần thay thế công tắc.
Trong trường hợp sự cố phức tạp hoặc không thể tự khắc phục, hãy liên hệ với bộ phận kỹ thuật hoặc nhà cung cấp để được hỗ trợ.
Ứng dụng thực tế
Công tắc áp suất Potter PS-40 được thiết kế chủ yếu cho các ứng dụng trong ngành Phòng cháy chữa cháy, bao gồm:
- Hệ thống van khô (Dry Pipe Systems): Giám sát áp suất khí trong đường ống, đảm bảo hệ thống sẵn sàng hoạt động khi cần.
- Hệ thống Pre-action: Giám sát áp suất khí hoặc nitơ trong các hệ thống pre-action, giúp phát hiện sớm các rò rỉ hoặc sự cố.
- Bình áp lực (Pressure Tanks): Theo dõi áp suất trong các bình chứa khí hoặc nước dự phòng cho hệ thống PCCC.
- Nguồn cấp khí và nước: Giám sát áp suất của các nguồn cấp khí nén hoặc nước phụ trợ cho hệ thống sprinkler.
- Các hệ thống tương tự khác: Có thể ứng dụng trong các hệ thống công nghiệp yêu cầu giám sát áp suất với các ngưỡng hoạt động tương tự.
