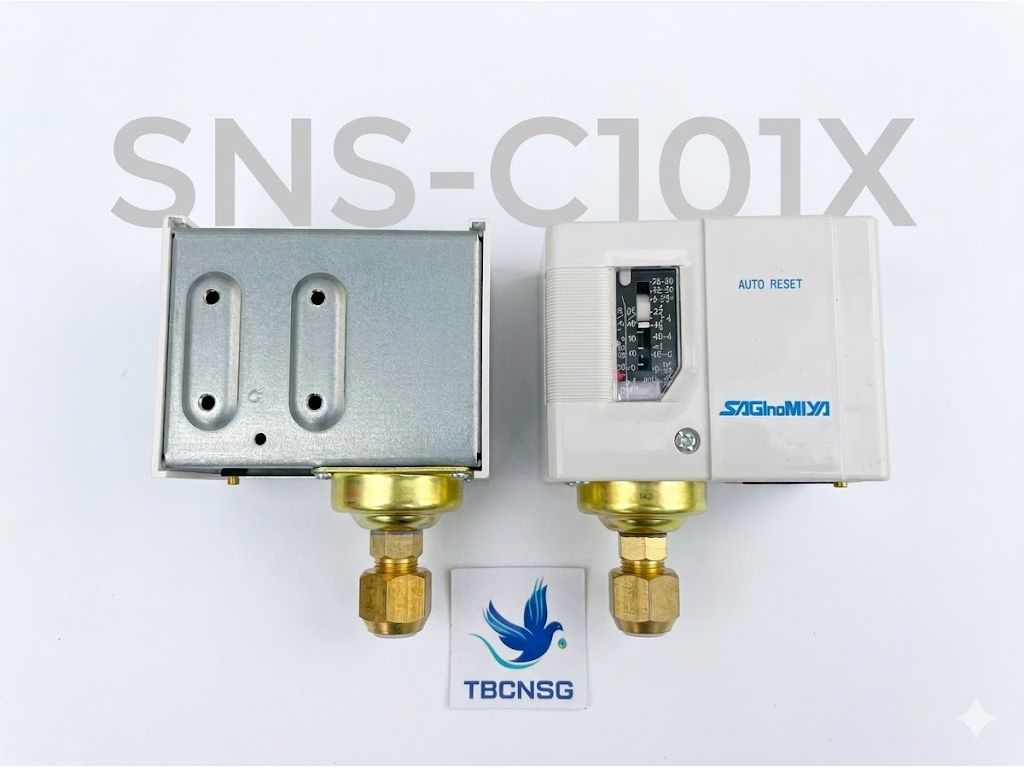

Công tắc áp suất đơn Saginomiya SNS-C101X (-0.06 đến 0.1 MPa, Reset tự động)

Saginomiya SNS-C101X là thiết bị kiểm soát áp suất đơn năng (Single Function Pressure Control) thuộc series SNS của thương hiệu Saginomiya Nhật Bản. Đây là model chuyên dụng để giám sát các dải áp suất thấp và áp suất âm (chân không), với dải đo từ -0.06 MPa đến 0.1 MPa (tương đương -50cmHg đến 1 kgf/cm²).

Thiết bị được thiết kế theo cơ chế reset tự động (Automatic reset type), giúp hệ thống tự phục hồi trạng thái hoạt động khi áp suất quay lại ngưỡng an toàn mà không cần sự can thiệp trực tiếp của con người. Với khả năng tương thích đa dạng môi chất như môi chất lạnh fluorinated, không khí và nước, SNS-C101X là lựa chọn lý tưởng cho các hệ thống HVAC, máy nén lạnh và các ứng dụng công nghiệp yêu cầu sự chính xác tuyệt đối. Sản phẩm tích hợp tiếp điểm SPDT linh hoạt và có trọng lượng nhẹ chỉ 0.33 kg, đi kèm giá đỡ tiêu chuẩn để tối ưu hóa quá trình lắp đặt.

Giới thiệu chi tiết sản phẩm Saginomiya SNS-C101X

Trong các hệ thống kỹ thuật hiện đại, việc kiểm soát áp suất tại các ngưỡng nhạy cảm như áp suất âm hoặc áp suất thấp là cực kỳ quan trọng để bảo vệ thiết bị. Saginomiya SNS-C101X ra đời như một giải pháp toàn diện cho nhu cầu này. Đây là dòng công tắc áp suất phổ thông (Universal application), nổi tiếng với độ bền cao và khả năng vận hành ổn định trong những môi trường khắc nghiệt nhất.

Thiết kế của SNS-C101X tập trung vào tính thực dụng với vỏ ngoài chắc chắn, cấu trúc cơ khí tinh vi bên trong đảm bảo sai số thấp nhất. Sản phẩm đạt tiêu chuẩn bảo vệ IP20 và có thể nâng cấp lên IP44 để hoạt động trong môi trường ẩm ướt hoặc bụi bẩn nếu sử dụng thêm nắp đậy tùy chọn. Với khả năng chịu được áp suất làm việc tối đa lên tới 0.3 MPa, thiết bị đảm bảo an toàn ngay cả khi hệ thống có sự gia tăng áp suất đột ngột vượt mức đo thông thường.

Đặc điểm nổi bật của SNS-C101X

• Dải đo chuyên dụng: Khác với các model áp suất cao, SNS-C101X tập trung vào dải từ -0.06 đến 0.1 MPa, phù hợp để kiểm soát trạng thái chân không hoặc áp suất cực thấp.

• Tương thích môi chất đa dạng: Thiết bị có thể làm việc an toàn với không khí, nước và các loại môi chất lạnh fluorinated thường gặp trong ngành điện lạnh.

• Cơ chế tiếp điểm SPDT: Sử dụng cơ chế Single Pole Double Throw (SPDT), cho phép người dùng linh hoạt thiết lập trạng thái đóng/ngắt mạch điện theo cả hai hướng tăng hoặc giảm áp suất.

• Dải nhiệt độ vận hành rộng: Chất lưu có thể dao động từ -20°C đến 120°C và thiết bị vẫn hoạt động chính xác trong môi trường có nhiệt độ từ -20°C đến 70°C.

• Phụ kiện đi kèm đầy đủ: Giá đỡ (Mounting bracket) được cung cấp sẵn theo máy dưới dạng tiêu chuẩn, giúp tiết kiệm chi phí và thời gian lắp đặt.

• Tùy chọn nâng cao: Khách hàng có thể đặt hàng các phiên bản đặc biệt như vỏ chống nhỏ giọt cho ứng dụng hàng hải hoặc vỏ chống cháy nổ cho các môi trường đặc thù.

Thông số kỹ thuật sản phẩm

Dưới đây là bảng thông số kỹ thuật chi tiết của model SNS-C101X được trích xuất từ catalog của nhà sản xuất:

Đặc tính điện năng (Electrical Ratings)

Saginomiya SNS-C101X sở hữu khả năng chịu tải điện mạnh mẽ, phù hợp để điều khiển trực tiếp các thiết bị có công suất vừa phải hoặc làm tín hiệu điều khiển cho khởi động từ:

• Dòng điện không cảm dụng (Non-Inductive Current): Đạt 1A tại mức điện áp 125V/250V AC với hệ số công suất cosΦ = 1.

• Dòng điện cảm dụng (Inductive Current):

  • Tải toàn phần (Full Load): 12A.

  • Dòng khởi động (Inrush Current): Tối đa 72A.

  • Hệ số công suất cosΦ = 0.75.

Chức năng và sơ đồ đấu nối tiếp điểm

Model SNS-C101X sử dụng sơ đồ đấu nối Diagram 1, giúp người dùng dễ dàng tùy biến chức năng điều khiển:

1. Terminal 1 (Common): Là chân chung cho mọi cấu hình đấu nối.

2. Terminal 3: Tiếp điểm sẽ ngắt (Open) khi áp suất thực tế tăng lên vượt ngưỡng cài đặt.

3. Terminal 5: Tiếp điểm sẽ ngắt (Open) khi áp suất thực tế giảm xuống dưới ngưỡng cài đặt.

Ứng dụng thực tế của Saginomiya SNS-C101X

Nhờ dải đo đặc thù hướng tới áp suất âm và áp suất thấp, SNS-C101X được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật:

• Hệ thống lạnh công nghiệp: Sử dụng để bảo vệ máy nén khỏi tình trạng chạy trong điều kiện chân không quá sâu, tránh gây hư hỏng động cơ.

• Hệ thống xử lý nước: Giám sát áp suất đầu vào của bơm. Khi áp suất nước cấp quá thấp, công tắc sẽ ngắt điện để bảo vệ bơm không bị chạy khô.

• Hệ thống khí nén: Điều khiển các thiết bị chấp hành hoạt động trong dải áp suất thấp từ 0.1 MPa trở xuống.

• Ngành hàng hải: Khi được yêu cầu phiên bản "Drip proof", thiết bị có thể lắp đặt trên tàu biển để kiểm soát các hệ thống điều hòa không khí hoặc cấp thoát nước trên tàu.

• Phòng thí nghiệm: Kiểm soát áp suất trong các buồng chân không nhỏ hoặc các hệ thống dẫn khí yêu cầu độ chính xác cao.

Lợi ích khi sử dụng sản phẩm

1. Độ tin cậy tuyệt đối: Sản phẩm từ Saginomiya Nhật Bản đảm bảo tuổi thọ vận hành lâu dài, giúp doanh nghiệp giảm thiểu chi phí thay thế và sửa chữa.

2. Vận hành an toàn: Với dải nhiệt độ chất lưu lên đến 120°C, thiết bị hoạt động ổn định ngay cả khi môi chất nóng lên trong quá trình vận hành.

3. Dễ dàng bảo trì: Thiết kế vít chỉnh dải (Range Adjusting Screw) và vít chỉnh độ lệch (Differential Adjusting Screw) trực quan phía trên thiết bị giúp kỹ thuật viên hiệu chỉnh nhanh chóng mà không cần tháo rời vỏ.

4. Tính linh hoạt cao: Có sẵn các chứng chỉ như CE mark hoặc UL recognized (khi có yêu cầu), giúp sản phẩm dễ dàng tích hợp vào các hệ thống máy móc xuất khẩu sang châu Âu hoặc Mỹ.

Hướng dẫn sử dụng và lưu ý lắp đặt

• Vị trí lắp đặt: Nên lắp đặt thiết bị ở vị trí khô ráo, tránh rung động mạnh. Sử dụng giá đỡ đi kèm để cố định thiết bị lên khung máy.

• Kết nối áp suất: Đảm bảo đầu rắc co loe Φ6 (1/4") được siết đủ chặt để không rò rỉ môi chất. Đối với các model SNS, ren kết nối tuân theo tiêu chuẩn chuẩn hóa của hãng.

• Điều chỉnh thông số: Sử dụng vít chỉnh trên đỉnh thiết bị để thiết lập ngưỡng áp suất Ngắt (Off) và Đóng (On). Lưu ý không điều chỉnh vượt quá dải đo cho phép từ -0.06 đến 0.1 MPa để tránh làm hỏng lò xo cảm biến bên trong.

• Lưu ý về Reset: Đây là model tự động reset, nên hệ thống sẽ tự khởi động lại khi áp suất thay đổi. Cần đảm bảo các biện pháp an toàn khác để tránh việc thiết bị khởi động bất ngờ gây nguy hiểm.

Kết luận và kêu gọi hành động

Saginomiya SNS-C101X là một thiết bị kiểm soát áp suất không thể thiếu cho các hệ thống yêu cầu độ nhạy cao ở dải áp suất thấp và chân không. Với chất lượng hoàn thiện từ Nhật Bản, khả năng hoạt động đa năng và độ bền vượt trội, đây chính là sự đầu tư xứng đáng cho hiệu suất và an toàn của hệ thống máy móc của bạn.

Quý khách hàng đang tìm kiếm giải pháp kiểm soát áp suất chính xác cho hệ thống lạnh hoặc xử lý nước? Hãy liên hệ ngay với chúng tôi để sở hữu Công tắc áp suất Saginomiya SNS-C101X chính hãng với đầy đủ giấy tờ chứng nhận và chính sách bảo hành tốt nhất.

Đặt hàng ngay hôm nay để nhận ưu đãi về giá và hỗ trợ kỹ thuật tận tình!

Lưu ý: Các phiên bản bằng thép không gỉ (Stainless steel) hoặc chống nhỏ giọt có thể được cung cấp theo yêu cầu riêng của khách hàng.
