Cảm biến áp suất là một thiết bị điện tử đóng vai trò then chốt trong việc giám sát và điều khiển các hệ thống tự động hóa công nghiệp. Trong tiếng Anh, thiết bị này thường được gọi là Pressure Sensor hoặc Pressure Transmitter. Trong tiếng Trung, sản phẩm được biết đến với tên gọi 压力传感器 (Yālì chuángǎnqì), còn trong tiếng Nhật là 圧力センサ (Atsuryoku sensa). Tại thị trường Việt Nam, ngoài tên gọi phổ biến, kỹ thuật viên đôi khi còn gọi là bộ chuyển đổi áp suất hoặc đầu dò áp suất.
Thiết bị này có nhiệm vụ đo lường giá trị áp lực của chất lỏng, khí hoặc hơi và chuyển đổi giá trị đó thành tín hiệu điện (thường là 4-20mA hoặc 0-10V) để đưa về bộ điều khiển trung tâm như PLC hoặc biến tần. Sự hiện diện của cảm biến giúp hệ thống vận hành an toàn, chính xác và tối ưu hóa năng lượng, từ các nhà máy xử lý nước thải tại TP.HCM đến các hệ thống lò hơi công suất lớn tại các khu công nghiệp ở Bình Dương.
Cấu tạo chi tiết của cảm biến áp suất
Một bộ Pressure Transmitter tiêu chuẩn được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được chế tạo từ các vật liệu đặc thù để chịu đựng môi trường làm việc khắc nghiệt:
- Lớp màng cảm biến (Diaphragm): Đây là bộ phận tiếp xúc trực tiếp với môi chất. Vật liệu thường dùng là Inox 316L, Ceramic (gốm) hoặc Hastelloy. Lớp màng này có độ nhạy cực cao, sẽ biến dạng khi có áp lực tác động vào.
- Bộ phận cảm biến (Sensing Element): Nằm phía sau lớp màng, có nhiệm vụ chuyển đổi sự biến dạng cơ học thành tín hiệu điện áp hoặc điện trở. Tùy theo công nghệ, nó có thể là dạng áp điện trở (Piezoresistive) hoặc điện dung (Capacitive).
- Mạch xử lý tín hiệu (Signal Conditioning Circuit): Nhận tín hiệu thô từ bộ phận cảm biến, thực hiện khuếch đại, bù nhiệt và chuyển đổi thành tín hiệu điện tiêu chuẩn công nghiệp như 4-20mA, 0-5V hoặc 0-10V.
- Thân cảm biến (Housing): Thường được làm từ Inox 304 hoặc Inox 316 để bảo vệ các linh kiện điện tử bên trong khỏi tác động của môi trường, bụi bẩn và độ ẩm theo tiêu chuẩn IP65, IP67 hoặc IP68.
- Bộ phận kết nối cơ khí (Process Connection): Là phần ren hoặc mặt bích để lắp đặt vào đường ống. Các chuẩn kết nối phổ biến bao gồm G1/4", G1/2", NPT 1/4", NPT 1/2" hoặc các tiêu chuẩn mặt bích DIN, ANSI.
- Chân cắm điện (Electrical Connection): Nơi đấu nối dây tín hiệu, thường sử dụng chuẩn chuẩn DIN 43650 (Plug) hoặc kết nối dạng cáp đúc sẵn.
Nguyên lý hoạt động của thiết bị
Cơ chế vận hành của cảm biến áp suất dựa trên nguyên lý chuyển đổi năng lượng từ dạng cơ năng sang điện năng. Quá trình này diễn ra theo các giai đoạn logic sau:
Khi môi chất (nước, khí nén, hơi nóng) đi vào cổng kết nối, nó sẽ tạo ra một lực đẩy tác động trực tiếp lên lớp màng cảm biến. Lớp màng này sẽ bị uốn cong hoặc biến dạng một khoảng rất nhỏ tùy thuộc vào độ lớn của áp suất. Sự biến dạng này làm thay đổi giá trị điện trở (đối với loại áp điện trở) hoặc điện dung (đối với loại điện dung) của bộ phận cảm biến được gắn phía sau màng.
Sự thay đổi về đại lượng vật lý này sau đó được mạch điện tử xử lý và tính toán. Kết quả cuối cùng là một tín hiệu dòng điện hoặc điện áp tỷ lệ thuận với dải áp suất đo được. Ví dụ, với một cảm biến có dải đo 0-10 bar và ngõ ra 4-20mA, khi áp suất là 0 bar thì tín hiệu trả về là 4mA, và khi đạt 10 bar thì tín hiệu là 20mA. Tín hiệu này sẽ được truyền tải về các thiết bị điều khiển khác như công tắc áp suất hoặc bộ hiển thị để thực hiện các kịch bản vận hành tự động.

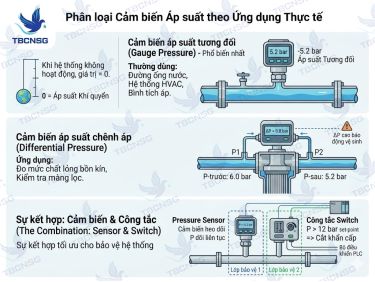

Phân loại cảm biến áp suất trong công nghiệp
Việc phân loại giúp người dùng dễ dàng định vị sản phẩm phù hợp với nhu cầu kỹ thuật cụ thể của hệ thống đường ống.
| Tiêu chí phân loại | Các dòng sản phẩm phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo công nghệ cảm biến | Áp điện trở, Điện dung, Strain Gauge | Độ chính xác cao, ổn định lâu dài. |
| Theo môi trường làm việc | Nước, Khí nén, Hơi nóng, Hóa chất | Vật liệu màng và thân thay đổi để chống ăn mòn. |
| Theo kiểu kết nối | Kết nối ren (G, NPT), Kết nối mặt bích, Màng phẳng | Phù hợp với nhiều tiêu chuẩn đường ống khác nhau. |
| Theo dải đo | Áp suất dương, Áp suất chân không, Áp suất tuyệt đối | Đo từ áp suất âm đến hàng nghìn bar. |
Hướng dẫn lựa chọn cảm biến áp suất phù hợp
Để chọn đúng thiết bị cho hệ thống, kỹ sư cần xem xét các thông số kỹ thuật sau:
- Dải đo (Range): Cần chọn dải đo lớn hơn áp suất hoạt động thực tế khoảng 20-30% để đảm bảo độ bền và tránh tình trạng quá áp gây hỏng màng.
- Tín hiệu ngõ ra: Phổ biến nhất là 4-20mA vì khả năng truyền tải xa mà không bị suy hao tín hiệu. Ngoài ra còn có 0-10V hoặc các chuẩn truyền thông RS485.
- Nhiệt độ làm việc: Nếu đo hơi nóng (Steam), cần sử dụng thêm ống xiphong (Syphon) để giảm nhiệt trước khi đi vào cảm biến.
- Vật liệu cấu tạo: Với hóa chất cần chọn màng PTFE hoặc Inox 316L. Với nước sạch, Inox 304 là lựa chọn kinh tế.
- Kiểu kết nối: Đảm bảo tương thích với chuẩn ren hoặc mặt bích (JIS, ANSI, DIN) hiện có trên đường ống.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, thiết bị có thể gặp phải một số vấn đề kỹ thuật sau:
- Tín hiệu ngõ ra bị trôi (Drift): Nguyên nhân thường do nhiệt độ môi trường thay đổi quá lớn hoặc thiết bị đã quá cũ. Cách xử lý là hiệu chuẩn lại (Calibration) hoặc thay thế nếu sai số vượt mức cho phép.
- Không có tín hiệu trả về: Kiểm tra lại nguồn cấp và dây đấu nối. Có thể do đứt dây hoặc nguồn cấp không đủ điện áp (thường yêu cầu 12-36VDC).
- Giá trị đo bị sai lệch lớn: Kiểm tra xem lỗ dẫn áp có bị tắc nghẽn bởi cặn bẩn hay không. Vệ sinh nhẹ nhàng lớp màng bằng vải mềm (tránh dùng vật nhọn đâm vào màng).
- Tín hiệu chập chờn: Thường do nhiễu điện từ từ các biến tần hoặc động cơ lớn xung quanh. Giải pháp là sử dụng dây cáp bọc kim chống nhiễu và nối đất cho vỏ cảm biến.
Hướng dẫn bảo dưỡng định kỳ
Bảo dưỡng đúng cách giúp kéo dài tuổi thọ của Pressure Sensor và đảm bảo tính chính xác cho hệ thống:
- Kiểm tra định kỳ (6 tháng/lần): Kiểm tra tình trạng bên ngoài, đảm bảo không có hiện tượng rò rỉ môi chất tại điểm kết nối.
- Vệ sinh màng cảm biến: Đối với môi trường nước thải hoặc dầu, cần tháo cảm biến để vệ sinh lớp màng, tránh đóng cặn làm giảm độ nhạy.
- Hiệu chuẩn (Calibration): Sử dụng thiết bị tạo áp suất chuẩn để so sánh và điều chỉnh lại giá trị đo của cảm biến ít nhất mỗi năm một lần.
- Kiểm tra cách điện: Đảm bảo các đầu nối điện khô ráo, không bị oxy hóa hoặc xâm nhập bởi độ ẩm.
Hướng dẫn lắp đặt tiêu chuẩn
Vị trí và cách thức lắp đặt ảnh hưởng trực tiếp đến độ bền của thiết bị:
- Vị trí: Nên lắp ở những đoạn ống thẳng, tránh gần các van điều tiết hoặc khúc cua gắt để hạn chế dòng xoáy gây nhiễu áp suất.
- Hướng lắp: Đối với chất lỏng, nên lắp cảm biến ở phía dưới hoặc bên hông đường ống để tránh bọt khí. Đối với chất khí, nên lắp ở phía trên đường ống để tránh đọng nước.
- Sử dụng phụ kiện: Luôn sử dụng băng tan (cao su non) hoặc gioăng làm kín phù hợp khi kết nối ren để tránh rò rỉ.
- Bảo vệ điện: Sử dụng ống luồn dây điện để bảo vệ cáp tín hiệu khỏi các tác động cơ học và môi trường.
Bảng tổng hợp so sánh các dòng cảm biến áp suất
| Loại cảm biến | Ưu điểm | Nhược điểm | Ứng dụng tiêu biểu |
|---|---|---|---|
| Áp điện trở (Piezoresistive) | Giá thành hợp lý, độ nhạy rất cao. | Nhạy cảm với nhiệt độ cao. | Hệ thống bơm nước, khí nén thông thường. |
| Điện dung (Capacitive) | Độ bền cực cao, chịu quá áp tốt. | Giá thành cao hơn. | Công nghiệp hóa chất, dầu khí, đo mức thủy tĩnh. |
| Màng phẳng (Flush Diaphragm) | Không bị kẹt bẩn, dễ vệ sinh. | Dải đo thường không quá cao. | Thực phẩm, đồ uống, xử lý nước thải. |
Câu hỏi thường gặp (FAQ)
1. Tại sao cảm biến áp suất của tôi nhanh hỏng khi dùng cho lò hơi?
Nguyên nhân chủ yếu là do nhiệt độ hơi nóng vượt quá ngưỡng chịu đựng của mạch điện tử (thường là 85°C). Bạn cần lắp thêm ống xiphong để tản nhiệt trước khi hơi tiếp xúc với cảm biến.
2. Tôi có thể dùng cảm biến áp suất thay cho công tắc áp suất không?
Có thể, nếu bạn kết hợp cảm biến với một bộ điều khiển có ngõ ra Relay. Tuy nhiên, nếu chỉ cần đóng ngắt bơm đơn giản ở một ngưỡng cố định, sử dụng áp suất công tắc sẽ tiết kiệm chi phí hơn.
3. Tín hiệu 4-20mA và 0-10V loại nào tốt hơn?
Trong công nghiệp, tín hiệu 4-20mA được ưu tiên hơn vì nó có khả năng chống nhiễu tốt và có thể phát hiện lỗi đứt dây (khi dòng điện về 0mA).
Kết luận
Cảm biến áp suất là "mắt xích" quan trọng giúp kết nối trạng thái vật lý của hệ thống đường ống với bộ não điều khiển điện tử. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn giảm thiểu chi phí bảo trì, thay thế. Hy vọng những chia sẻ chuyên sâu trên đây sẽ giúp quý khách hàng và các kỹ sư có cái nhìn toàn diện nhất để ứng dụng hiệu quả thiết bị này vào thực tế sản xuất.
