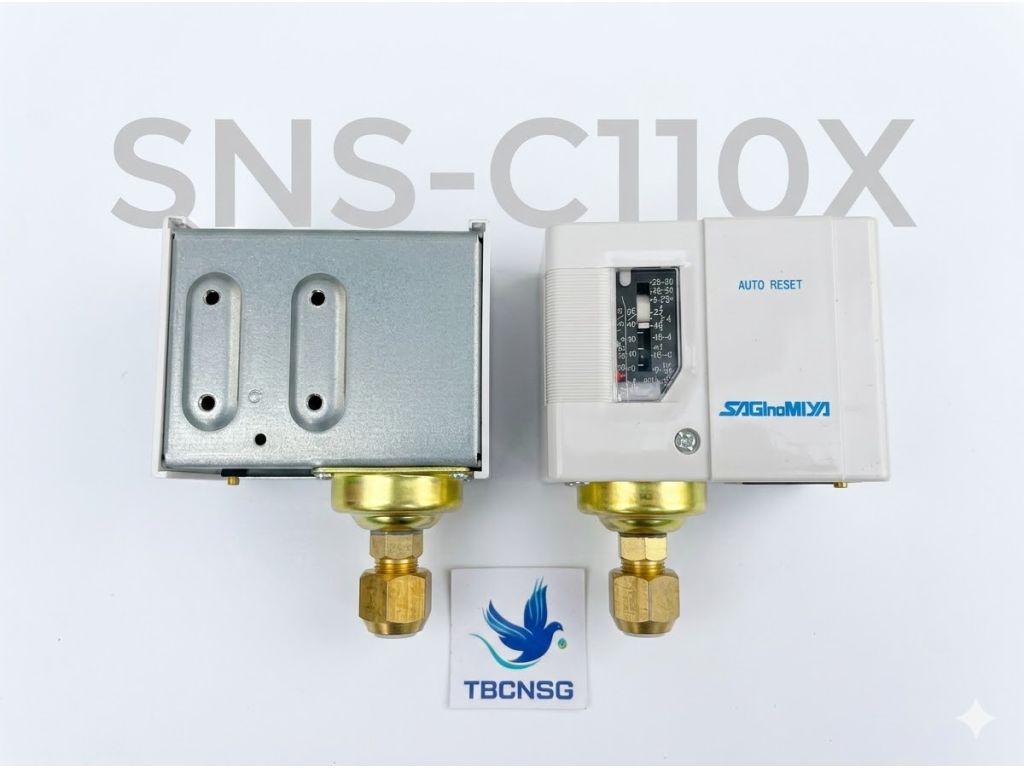

Công tắc áp suất Saginomiya SNS-C110X là một thành phần không thể thiếu trong các hệ thống làm lạnh, HVAC và các đường ống dẫn nước công nghiệp. Thuộc phân khúc thiết bị điều khiển áp suất đa năng (Universal application), model này được chế tạo để đảm bảo hệ thống vận hành trong ngưỡng áp suất an toàn và hiệu quả.
Thiết kế của SNS-C110X tập trung vào độ bền và tính chính xác cao. Vỏ ngoài của thiết bị đạt tiêu chuẩn bảo vệ IP20, và có thể nâng cấp lên IP44 khi lắp thêm nắp đậy phía trên (tùy chọn), giúp thiết bị hoạt động tốt trong nhiều điều kiện môi trường khác nhau. Đặc biệt, cấu trúc bên trong sử dụng cơ chế tiếp điểm SPDT (Single Pole Double Throw), cho phép thực hiện nhiều chức năng điều khiển khác nhau tùy theo cách đấu nối terminal.
Đặc điểm và ưu điểm nổi bật
-
Tính đa năng vượt trội: Thiết bị có thể sử dụng cho nhiều loại chất lưu bao gồm không khí, nước và các dòng môi chất lạnh gốc fluorinated.
-
Dải nhiệt độ hoạt động rộng: SNS-C110X có khả năng chịu được nhiệt độ chất lưu từ -20°C đến 120°C và nhiệt độ môi trường xung quanh từ -20°C đến 70°C.
-
Cơ chế Reset tự động: Khi áp suất đạt đến ngưỡng thiết lập, công tắc sẽ tự động chuyển đổi trạng thái và tự động quay lại trạng thái ban đầu khi áp suất thay đổi về mức cho phép, giúp giảm thiểu can thiệp thủ công.
-

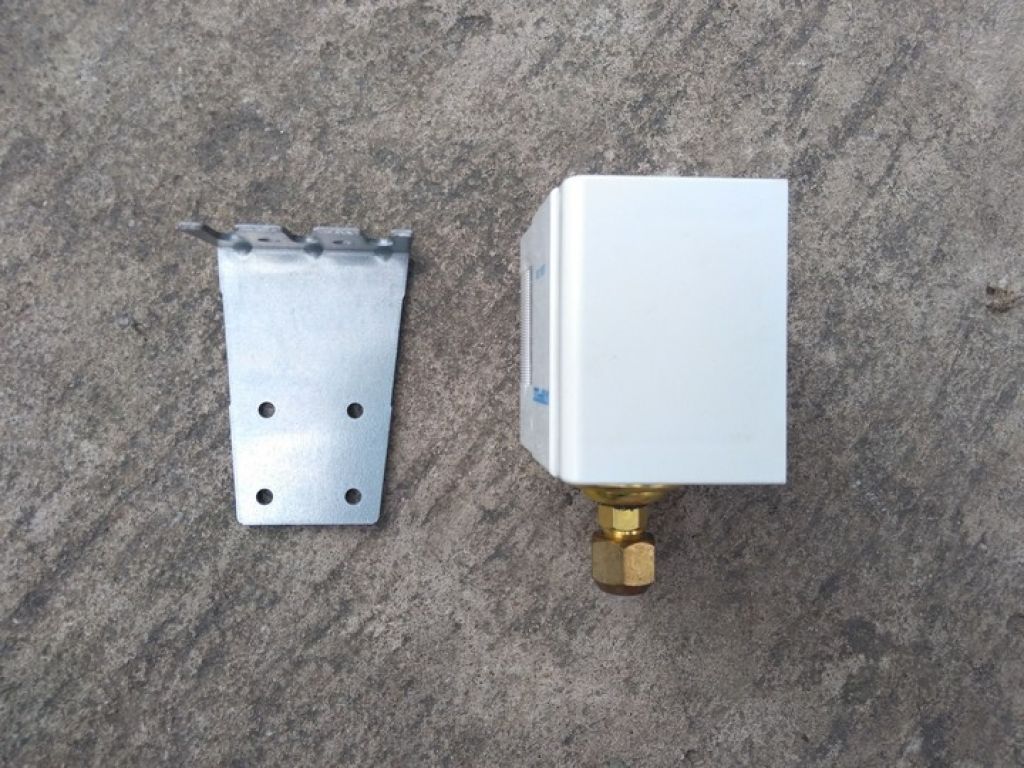

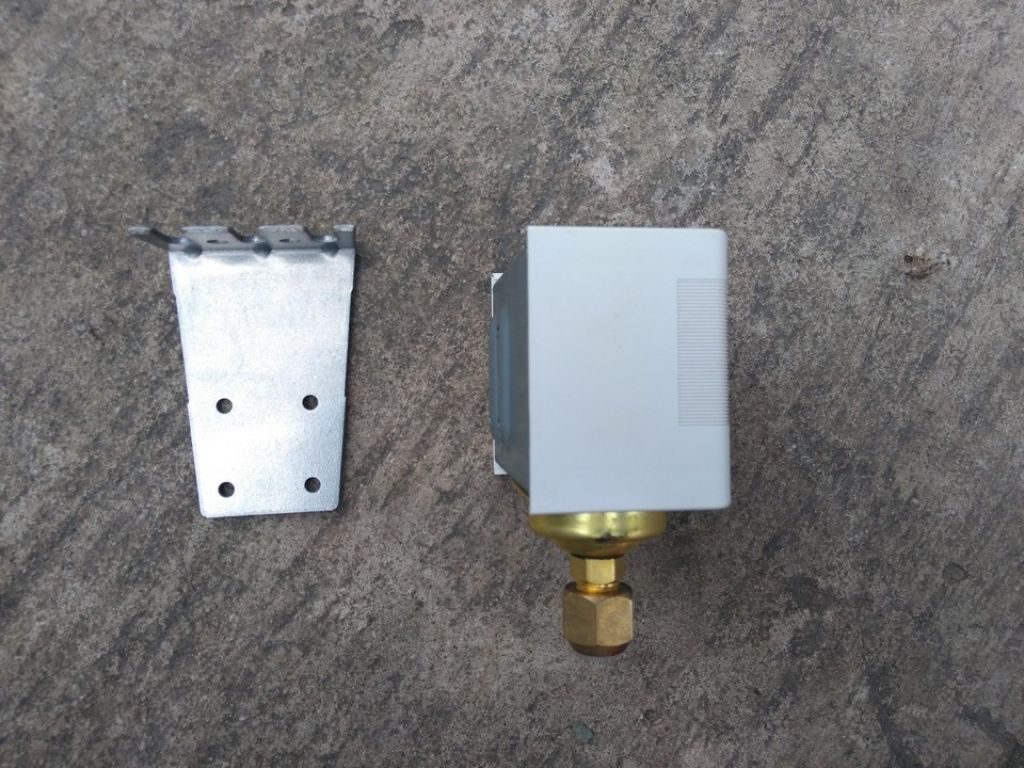

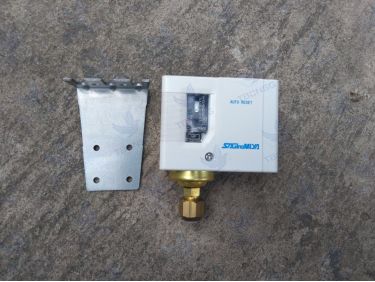

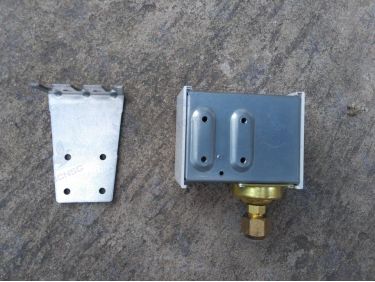

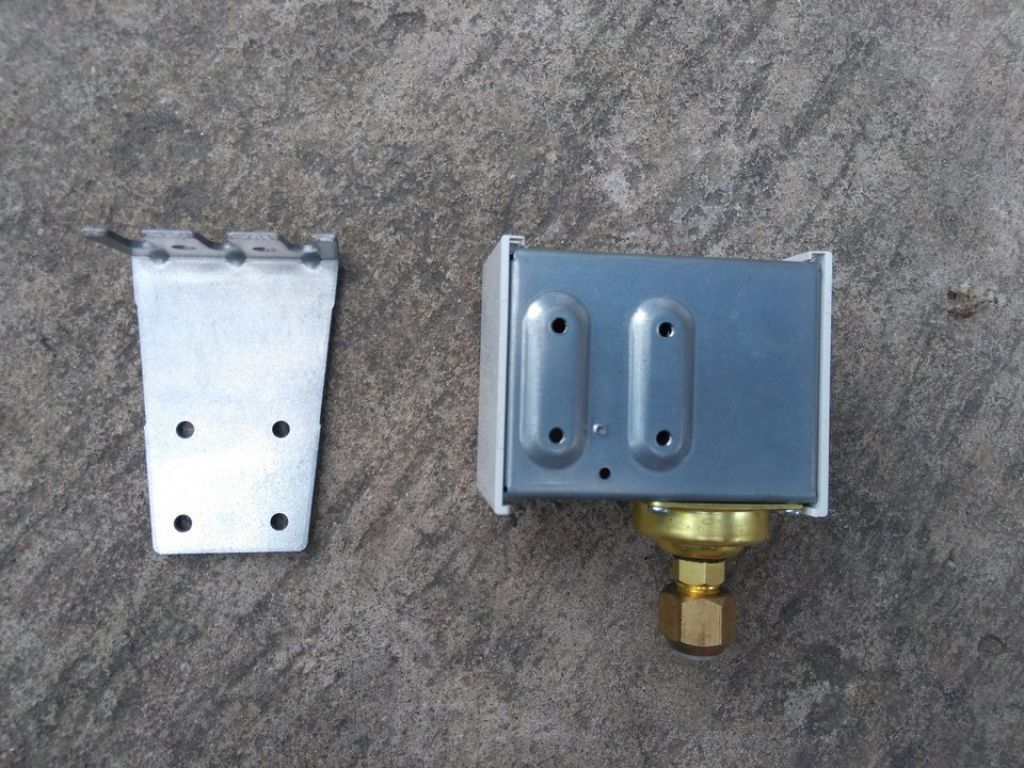

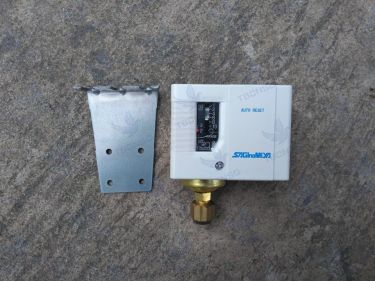

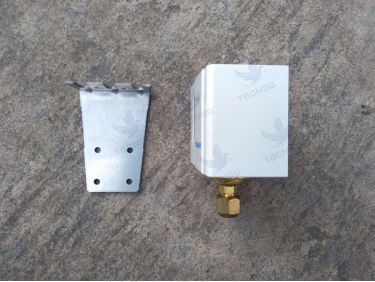

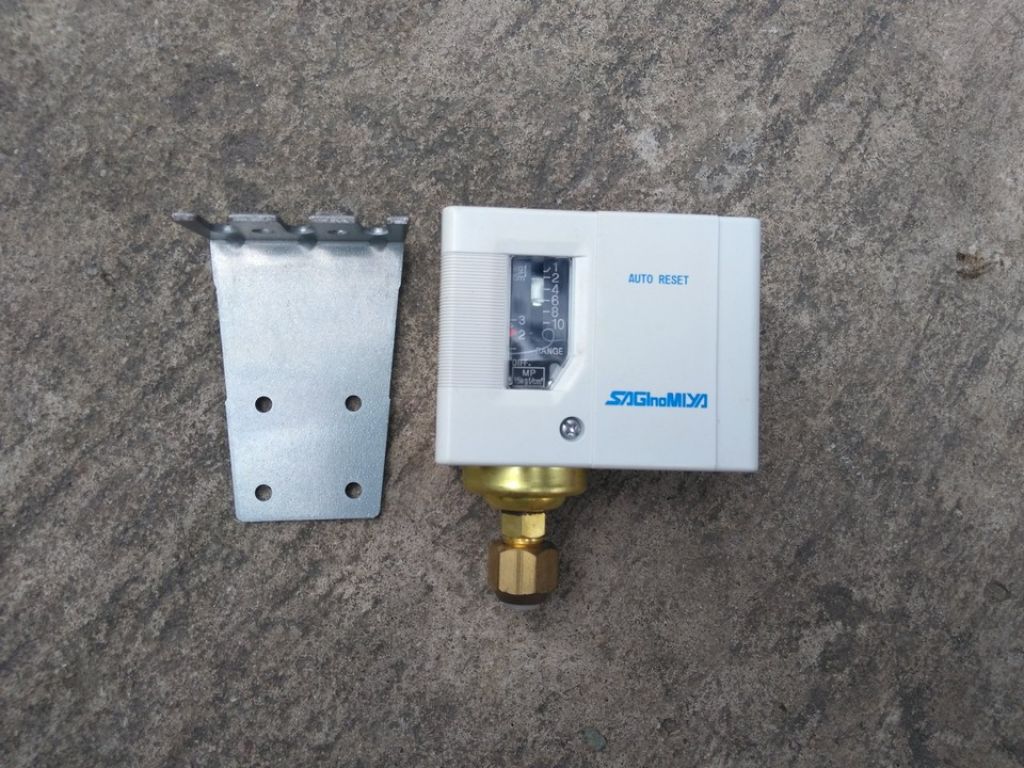

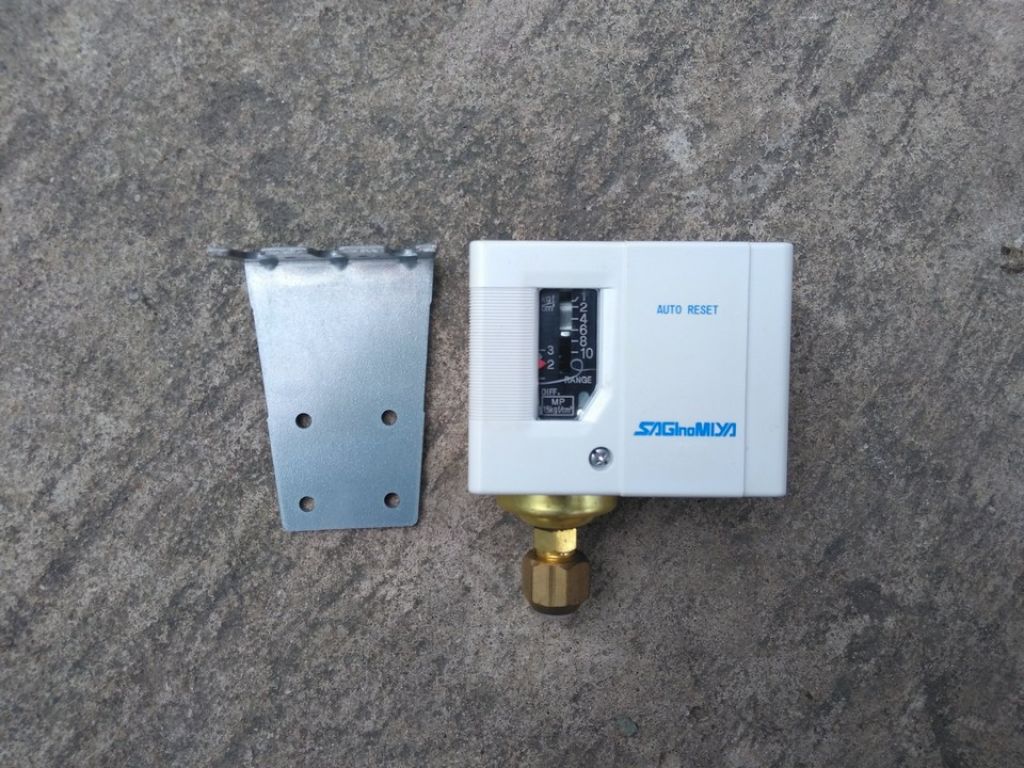

Linh hoạt trong lắp đặt: Mỗi bộ sản phẩm đều đi kèm với giá đỡ (mounting bracket) tiêu chuẩn, hỗ trợ việc lắp đặt lên hệ thống một cách nhanh chóng và chắc chắn.
-
Tiêu chuẩn chất lượng quốc tế: Sản phẩm có các phiên bản đáp ứng tiêu chuẩn CE và chứng nhận UL theo yêu cầu của khách hàng.
-
Tùy chọn vật liệu cao cấp: Ngoài phiên bản tiêu chuẩn, khách hàng có thể yêu cầu các model bằng thép không gỉ (Stainless steel) để sử dụng trong các môi trường ăn mòn.
Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật chi tiết của model SNS-C110X dựa trên tài liệu từ nhà sản xuất Saginomiya:
Thông số điện năng (Electrical Ratings)
Thiết bị SNS-C110X được thiết kế để chịu tải điện linh hoạt trên các dòng điện xoay chiều AC:
-
Dòng điện không cảm dụng (Non-Inductive Current): 1A tại điện áp 125V/250V AC.
-
Dòng điện cảm dụng (Inductive Current):
-
Tải đầy đủ (Full Load): 12A tại 125V/250V AC.
-
Dòng khởi động (Inrush Current): 72A tại 125V/250V AC.
-
-
Hệ số công suất (cosΦ): 0.75 cho dòng cảm dụng và 1 cho dòng không cảm dụng.
Cơ chế hoạt động của tiếp điểm (Contact Function)
Dựa trên sơ đồ đấu nối (Diagram 1), các cực (terminal) của SNS-C110X hoạt động như sau:
-
Terminal 1: Cực chung (Common Terminal).
-
Terminal 3: Mở tiếp điểm khi áp suất tăng (Open on Pressure Increase).
-
Terminal 5: Mở tiếp điểm khi áp suất giảm (Open on Pressure Decrease).
Ứng dụng thực tế của sản phẩm
Nhờ dải đo trung bình từ 0.1 đến 1 MPa, Saginomiya SNS-C110X phù hợp cho các mục đích:
-
Kiểm soát áp suất thấp hoặc trung bình: Sử dụng làm rơ le bảo vệ hoặc điều khiển máy nén trong hệ thống lạnh công nghiệp.
-
Hệ thống cấp nước: Tự động ngắt hoặc khởi động bơm dựa trên áp suất đường ống để tránh tình trạng quá áp hoặc chạy khô.
-
Hệ thống khí nén: Đảm bảo áp suất khí luôn duy trì trong khoảng an toàn phục vụ sản xuất.
-
Ứng dụng hàng hải: Có các phiên bản đặc thù chống nhỏ giọt dành riêng cho môi trường biển (Marine application).
Lợi ích khi sử dụng Saginomiya SNS-C110X
-
Độ tin cậy cao: Saginomiya là thương hiệu hàng đầu, đảm bảo thiết bị hoạt động bền bỉ với sai số thấp, giúp giảm thiểu rủi ro hư hỏng cho các thiết bị đắt tiền khác trong hệ thống như máy nén hay bơm.
-

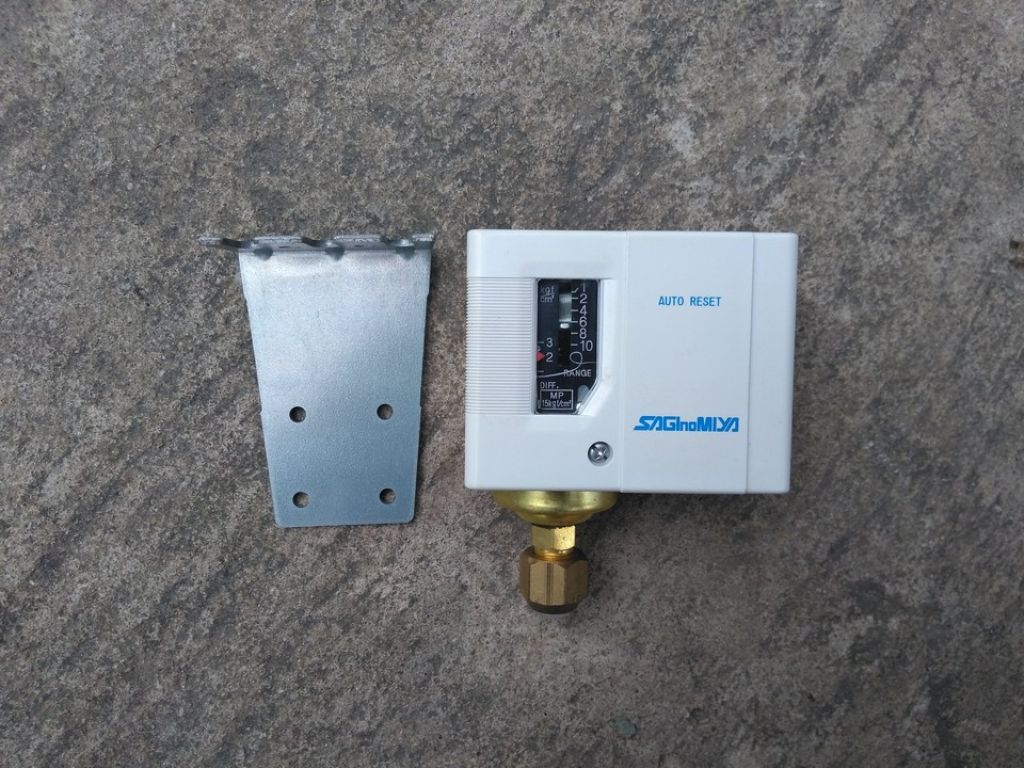

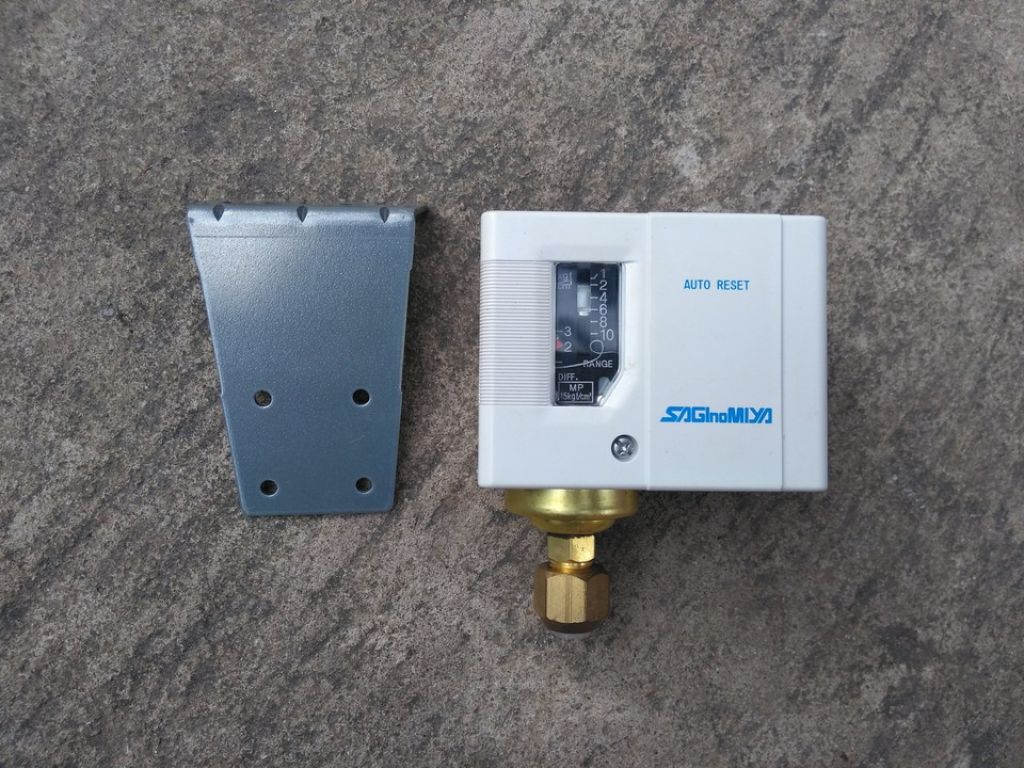

Dễ dàng điều chỉnh: Thiết bị được trang bị vít điều chỉnh dải (Range Adjusting Screw) và vít điều chỉnh độ lệch (Differential Adjusting Screw) ở phía trên, cho phép kỹ thuật viên thiết lập thông số chính xác theo yêu cầu thực tế của hệ thống.
-
Tiết kiệm chi phí bảo trì: Với cơ chế tự động reset và cấu trúc cơ khí chắc chắn, SNS-C110X ít khi cần bảo trì định kỳ phức tạp.
Lưu ý khi lắp đặt và sử dụng
-
Kết nối ống: Sử dụng rắc co loe Φ6 (1/4" Flare Nut) để đảm bảo độ kín khít cho mối nối áp suất.
-
Môi trường lắp đặt: Mặc dù thiết bị có tiêu chuẩn IP20, nhưng nếu lắp đặt ở nơi có độ ẩm cao hoặc ngoài trời, nên trang bị thêm nắp đậy để đạt chuẩn IP44 hoặc sử dụng model chống nhỏ giọt chuyên dụng.
-
Nhiệt độ: Đảm bảo nhiệt độ môi trường xung quanh không vượt quá 70°C để linh kiện bên trong hoạt động chính xác nhất.
Kết luận
Công tắc áp suất Saginomiya SNS-C110X là sự kết hợp hoàn hảo giữa kỹ thuật chính xác và độ bền vượt trội. Với khả năng ứng dụng đa năng cho cả môi chất lạnh, nước và khí, đây là sự lựa chọn ưu tiên cho các kỹ sư và đơn vị thi công hệ thống công nghiệp tại Việt Nam.
Bạn đang tìm kiếm một giải pháp kiểm soát áp suất tin cậy cho công trình của mình? Hãy chọn ngay Saginomiya SNS-C110X để đảm bảo sự an toàn và hiệu suất tối ưu cho hệ thống.
Để biết thêm thông tin chi tiết về các biến thể khác như model bằng thép không gỉ hoặc phiên bản chống cháy nổ, quý khách vui lòng liên hệ bộ phận hỗ trợ kỹ thuật
