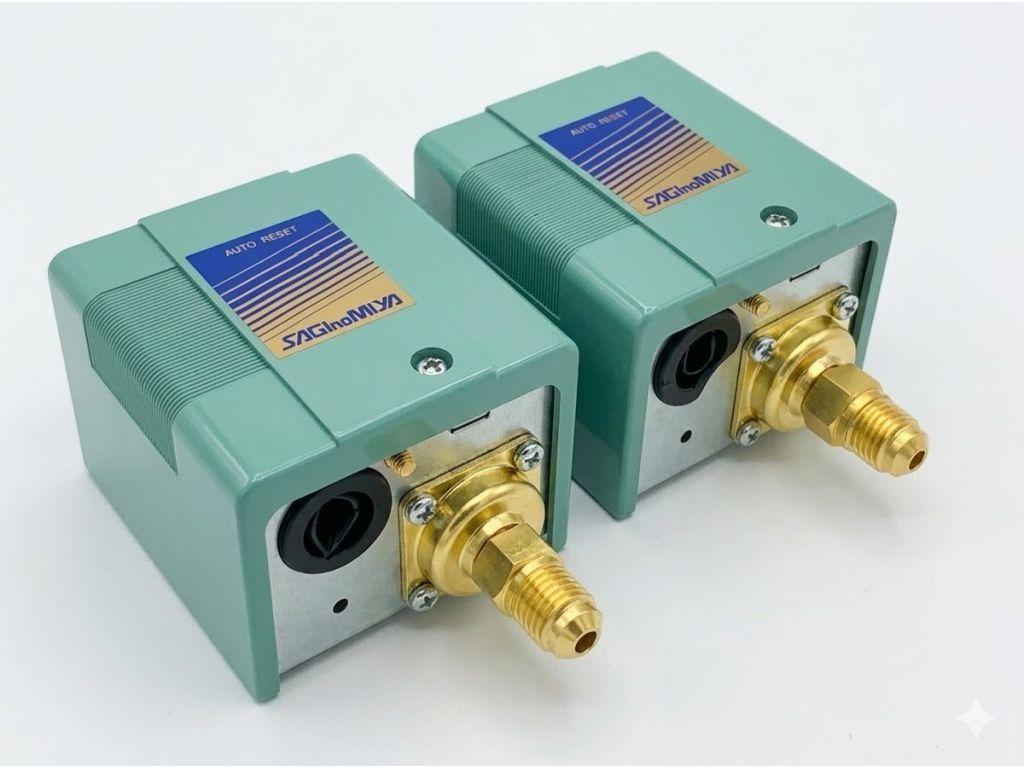

Saginomiya HNS-C130X là thiết bị kiểm soát áp suất đơn chức năng (Single Function Pressure Control) thuộc dòng HNS của Saginomiya, Nhật Bản. Đây là model chuyên dụng cho các ứng dụng cắt áp suất cao để bảo vệ an toàn hệ thống (High pressure safety cut out).
Thiết bị được thiết kế để hoạt động ổn định trong dải áp suất từ 0.8 đến 3 MPa (tương đương 8 đến 30 kgf/cm²). Điểm khác biệt quan trọng của model HNS-C130X so với các dòng khác là khả năng tự động reset (Automatic reset type), giúp hệ thống tự phục hồi trạng thái hoạt động khi áp suất trở về ngưỡng an toàn mà không cần can thiệp thủ công. Sản phẩm tương thích hoàn hảo với các loại môi chất lạnh fluorinated, không khí và nước, với khả năng chịu nhiệt độ chất lưu lên tới 120°C. Với trọng lượng siêu nhẹ chỉ 0.24 kg và cấu trúc tiếp điểm SPDT tin cậy, đây là linh kiện bảo vệ tối ưu cho các hệ thống máy nén và đường ống áp suất cao.
Giới thiệu chi tiết sản phẩm Saginomiya HNS-C130X
Trong các hệ thống kỹ thuật công nghiệp, việc kiểm soát áp suất ở ngưỡng cao là cực kỳ quan trọng để ngăn ngừa các sự cố nổ hoặc hư hỏng thiết bị do quá áp. Công tắc áp suất Saginomiya HNS-C130X được ra đời để thực hiện nhiệm vụ "gác cổng" này.
Khác với dòng SNS dùng cho các ứng dụng phổ thông, dòng HNS như model HNS-C130X tập trung vào tính năng bảo vệ áp suất cao. Thiết bị sẽ phát hiện sự gia tăng áp suất vượt quá ngưỡng cho phép và thực hiện ngắt mạch điện điều khiển thông qua cơ chế tiếp điểm SPDT (Single Pole Double Throw). Khi áp suất giảm xuống mức an toàn, thiết bị sẽ tự động đóng mạch trở lại.
Đặc điểm nổi bật của dòng HNS-C130X
-
Chức năng bảo vệ chuyên sâu: Được thiết kế riêng biệt cho mục đích cắt áp suất cao an toàn, giúp bảo vệ máy nén và các thiết bị giá trị trong hệ thống lạnh và thủy lực.
-
Dải môi chất ứng dụng đa dạng: Thiết bị sử dụng hiệu quả cho không khí, nước và các môi chất lạnh gốc fluor (fluorinated refrigerants).
-
Khả năng chịu nhiệt vượt trội: HNS-C130X có thể làm việc với chất lưu trong khoảng nhiệt độ từ -20°C đến 120°C. Nhiệt độ môi trường xung quanh cho phép dao động từ -20°C đến 70°C.
-
Thiết kế tối ưu và linh hoạt: * Cơ chế tiếp điểm SPDT cho phép linh hoạt trong sơ đồ đấu nối điều khiển.
-
Kèm sẵn giá đỡ (mounting bracket) tiêu chuẩn giúp việc lắp đặt trở nên đơn giản.
-
Có thể yêu cầu phiên bản bằng thép không gỉ (Stainless steel) cho các môi trường đặc thù.
-
-
Chứng nhận quốc tế: Sản phẩm có khả năng đáp ứng tiêu chuẩn CE và chứng nhận UL theo yêu cầu cụ thể của dự án.
-
Tiêu chuẩn bảo vệ: Mặc định thiết bị đạt chuẩn IP20, tuy nhiên người dùng có thể tùy chọn lắp thêm nắp đậy phía trên để nâng cấp lên chuẩn IP44, tăng cường khả năng chống bụi và nước nhỏ giọt.
Thông số kỹ thuật sản phẩm
Bảng dưới đây trình bày chi tiết các thông số vận hành của model HNS-C130X trích xuất từ dữ liệu kỹ thuật của hãng:
Thông số điện năng và Đấu nối tiếp điểm
Model HNS-C130X sở hữu khả năng chịu tải điện mạnh mẽ, phù hợp cho nhiều cấp điện áp công nghiệp:
-
Dòng không cảm dụng (Non-Inductive Current): 1A tại 125V/250V AC (Hệ số công suất cosΦ = 1).
-
Dòng cảm dụng (Inductive Current):
-
Tải đầy đủ (Full Load): 12A tại 125V/250V AC.
-
Dòng khởi động (Inrush Current): 72A tại 125V/250V AC (Hệ số công suất cosΦ = 0.75).
-
Nguyên lý làm việc của các cực (Terminal): Theo sơ đồ Diagram 3 dành cho dòng HNS, các đầu dây kết nối được phân định chức năng rõ ràng:
-
Cực 1 (Terminal 1): Cực chung (Common Terminal).
-
Cực 3 (Terminal 3): Mở mạch khi áp suất tăng (Open on Pressure Increase).
-
Cực 5 (Terminal 5): Mở mạch khi áp suất giảm (Open on Pressure Decrease).
Việc đấu nối giữa cực 1 và cực 3 thường được sử dụng trong các mạch bảo vệ quá áp, khi áp suất vượt mức cài đặt (Off), mạch sẽ mở để ngắt hệ thống.
Ứng dụng thực tế của Saginomiya HNS-C130X
Với dải áp suất làm việc lên đến 3 MPa, HNS-C130X là giải pháp lý tưởng cho:
-
Hệ thống HVAC và Điều hòa không khí: Sử dụng để ngắt máy nén khi áp suất phía đẩy (High side) tăng cao bất thường do quạt dàn nóng hỏng hoặc tắc nghẽn môi chất.
-
Máy nén khí: Kiểm soát áp suất bình tích khí, đảm bảo áp suất không vượt quá giới hạn an toàn của bình.
-
Hệ thống bơm nước áp lực cao: Ngắt bơm khi áp suất đường ống đạt ngưỡng giới hạn để bảo vệ đường ống và các khớp nối.
-
Ứng dụng hàng hải: Có thể đặt hàng các model chống nhỏ giọt (Drip proof enclosure) cho các hệ thống máy móc trên tàu biển.
Lợi ích khi chọn Saginomiya HNS-C130X
-
Độ bền Nhật Bản: Sản phẩm từ thương hiệu Saginomiya nổi tiếng với độ ổn định cơ khí cực cao, giúp thiết bị hoạt động chính xác sau hàng ngàn lần đóng cắt.
-
Kích thước nhỏ gọn: Trọng lượng chỉ 0.24 kg giúp giảm tải cho đường ống và dễ dàng lắp đặt trong các tủ điện hoặc không gian máy chật hẹp.
-
An toàn tuyệt đối: Thời gian phản ứng nhanh giúp bảo vệ hệ thống ngay lập tức khi xảy ra sự cố áp suất.
-
Tự động hóa cao: Nhờ tính năng tự động reset, hệ thống có thể hoạt động liên tục mà không cần nhân viên vận hành phải trực tiếp ấn nút reset sau mỗi lần áp suất biến động nhẹ.
Hướng dẫn lắp đặt và Lưu ý sử dụng
-
Lắp đặt: Sử dụng vít M4x0.7 để cố định thiết bị thông qua các lỗ lắp trên giá đỡ đi kèm.
-
Kết nối áp suất: Đảm bảo rắc co loe Φ6 (1/4") được siết chặt để tránh rò rỉ môi chất lạnh hoặc khí nén.
-
Điều chỉnh: Sử dụng vít điều chỉnh dải áp (Range Adjusting Screw) ở phía trên thiết bị để thay đổi ngưỡng ngắt theo yêu cầu kỹ thuật cụ thể của hệ thống.
-
Bảo vệ: Nếu lắp đặt trong môi trường có nhiều hơi nước hoặc bụi bẩn, nên cân nhắc sử dụng thêm nắp đậy tùy chọn (Upper lid) để đạt tiêu chuẩn IP44.
Kết luận
Công tắc áp suất Saginomiya HNS-C130X là sự đầu tư đúng đắn cho sự an toàn của mọi hệ thống áp suất cao. Với khả năng vận hành chính xác, reset tự động tiện lợi và tương thích nhiều môi chất, sản phẩm này xứng đáng là lựa chọn hàng đầu cho các nhà thầu cơ điện và đơn vị bảo trì hệ thống HVAC công nghiệp.
Quý khách hàng quan tâm đến sản phẩm Saginomiya HNS-C130X hoặc cần tư vấn về các phiên bản thép không gỉ, chuẩn chống nước IP44, vui lòng liên hệ ngay để nhận được sự hỗ trợ kỹ thuật tốt nhất.
