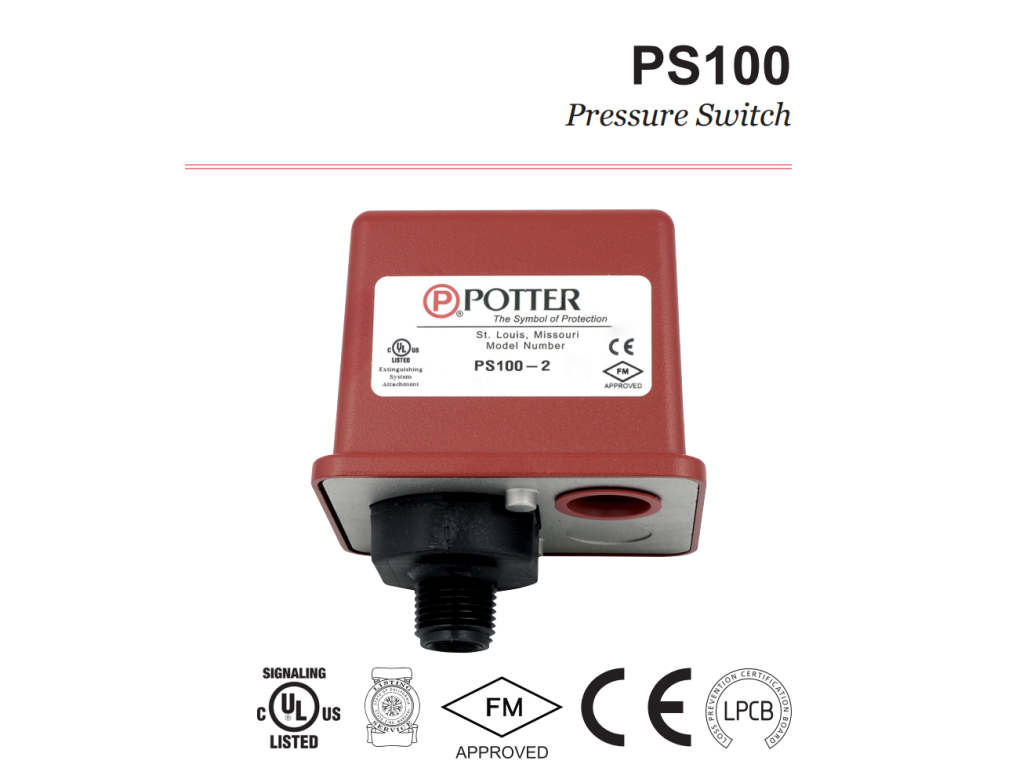

Công tắc áp suất Potter PS-100

Giới thiệu & Nguyên lý hoạt động

Công tắc áp suất Potter PS-100 là thiết bị cơ điện được thiết kế để giám sát và phản ứng với sự thay đổi áp suất trong các hệ thống, đặc biệt là hệ thống chữa cháy sprinkler ướt có áp suất dư. Nguyên lý hoạt động dựa trên việc sử dụng một màng ngăn hoặc piston nhạy cảm với áp suất. Khi áp suất hệ thống giảm xuống dưới một ngưỡng cài đặt, lực tác động lên màng ngăn/piston sẽ làm dịch chuyển một cơ cấu cơ khí, kích hoạt các tiếp điểm điện. Các tiếp điểm này có thể được kết nối với hệ thống báo động, đèn báo hoặc các thiết bị điều khiển khác để cảnh báo hoặc thực hiện hành động cần thiết.

Phiên bản PS100-2 được trang bị hai công tắc SPDT (Single Pole Double Throw) độc lập, cho phép giám sát hai ngưỡng áp suất khác nhau hoặc điều khiển hai mạch riêng biệt. Các công tắc này có thể được điều chỉnh độc lập mà không cần dụng cụ chuyên dụng, mang lại sự linh hoạt trong cấu hình hệ thống.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm kỹ thuật:

• Độ tin cậy cao: Thiết kế với hai tiếp điểm SPDT độc lập cho phép giám sát kép hoặc điều khiển linh hoạt, đảm bảo phản ứng chính xác với các thay đổi áp suất.
• Khả năng điều chỉnh rộng: Phạm vi điều chỉnh điểm tác động từ 25 đến 175 psi cho phép tùy biến phù hợp với nhiều yêu cầu hệ thống khác nhau.
• Vỏ bọc bền bỉ: Vật liệu tổng hợp cao cấp, chống chịu va đập, cháy, tia UV và thời tiết, đạt tiêu chuẩn NEMA 4 / IP66, đảm bảo hoạt động ổn định cả trong môi trường khắc nghiệt và lắp đặt ngoài trời.
• Lắp đặt linh hoạt: Hai lối vào conduit và buồng đấu dây cách ly cho phép sử dụng các điện áp khác nhau, tối ưu hóa việc kết nối.
• Chống giả mạo: Thiết kế nắp có vít chống giả mạo và key chuyên dụng tăng cường an ninh cho thiết bị, ngăn ngừa can thiệp trái phép.
• Tuân thủ tiêu chuẩn quốc tế: Được liệt kê và phê duyệt bởi các tổ chức uy tín như UL, ULC, FM, LPC, đảm bảo chất lượng và an toàn cho các ứng dụng quan trọng như hệ thống PCCC.
• Dễ dàng điều chỉnh: Các núm điều chỉnh độc lập cho phép tinh chỉnh điểm tác động mà không cần dụng cụ chuyên dụng, giảm thiểu thời gian và công sức lắp đặt.

Nhược điểm kỹ thuật:

• Giới hạn áp suất hệ thống: Áp suất hệ thống tối đa là 300 psi, có thể không phù hợp với các ứng dụng yêu cầu áp suất cực cao.
• Chất liệu kết nối Nylon: Kết nối ren bằng Nylon có thể kém bền hơn so với kim loại trong các ứng dụng có rung động mạnh hoặc nhiệt độ cao kéo dài, mặc dù đủ cho các hệ thống sprinkler tiêu chuẩn.
• Yêu cầu bảo trì định kỳ: Mặc dù có tuổi thọ cao, việc kiểm tra và bảo trì định kỳ vẫn cần thiết để đảm bảo hiệu suất tối ưu và phát hiện sớm các vấn đề tiềm ẩn.
• Không phù hợp khu vực nguy hiểm: Cảnh báo rõ ràng không sử dụng trong các khu vực có nguy cơ cháy nổ cao, yêu cầu các giải pháp chuyên dụng hơn cho những môi trường này.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Chọn vị trí lắp đặt: Kết nối công tắc áp suất vào phía hệ thống của van ngắt hoặc van kiểm tra. Vị trí lắp đặt phải đảm bảo màng ngăn hoặc piston tiếp xúc trực tiếp với áp suất cần giám sát.
2. Định hướng lắp đặt: Lắp đặt công tắc ở vị trí thẳng đứng, với ren kết nối hướng xuống dưới để tránh tích tụ cặn bẩn hoặc hơi nước làm ảnh hưởng đến hoạt động.
3. Làm kín ren: Sử dụng băng tan Teflon quấn quanh ren male NPT 1/2 inch. Tuyệt đối không sử dụng hợp chất bít kín ống (pipe dope) vì có thể làm hỏng vật liệu Nylon của ren kết nối.
4. Siết chặt kết nối: Sử dụng cờ lê siết chặt vào các mặt phẳng trên phần bushing của công tắc. Không siết trực tiếp vào vỏ công tắc để tránh gây hư hại.
5. Đấu nối điện: Ngắt nguồn điện hoàn toàn trước khi tiến hành đấu nối. Luồn dây điện qua các lối knockout conduit 1/2 inch. Đấu nối dây vào các tiếp điểm SPDT theo sơ đồ mạch điện của hệ thống báo động hoặc điều khiển. Sử dụng các buồng đấu dây riêng biệt cho các điện áp khác nhau nếu cần.
6. Kiểm tra chống giả mạo: Đảm bảo nắp được đóng chặt và vít chống giả mạo được siết lại bằng key chuyên dụng sau khi hoàn tất đấu nối.

Vận hành:

1. Cài đặt điểm tác động: Sau khi lắp đặt và cấp nguồn điện, tiến hành cài đặt điểm tác động cho từng công tắc. Vặn núm điều chỉnh theo chiều kim đồng hồ để tăng điểm tác động (tăng áp suất cần thiết để ngắt mạch) hoặc ngược chiều kim đồng hồ để giảm điểm tác động (giảm áp suất cần thiết để ngắt mạch).
2. Kiểm tra hoạt động: Thực hiện kiểm tra chức năng sau khi cài đặt. Có thể sử dụng van xả (như Potter BVL) để xả áp suất một cách có kiểm soát, quan sát xem công tắc có kích hoạt tiếp điểm tại điểm áp suất đã cài đặt hay không.
3. Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ theo khuyến cáo của nhà sản xuất và các tiêu chuẩn PCCC để đảm bảo công tắc luôn hoạt động chính xác.

Cảnh báo quan trọng:

• Việc lắp đặt phải được thực hiện bởi nhân viên có chuyên môn và hiểu biết về hệ thống điện và cơ khí.
• Luôn ngắt nguồn điện trước khi thực hiện bất kỳ công việc nào liên quan đến đấu nối hoặc bảo trì.
• Không sử dụng công tắc trong các khu vực nguy hiểm hoặc có môi trường không phù hợp với tiêu chuẩn NEMA 4/IP66.
• Đọc kỹ toàn bộ hướng dẫn của nhà sản xuất trước khi lắp đặt và vận hành.

Bảo trì & xử lý sự cố

Bảo trì định kỳ:

• Kiểm tra trực quan: Hàng tháng, kiểm tra bên ngoài vỏ công tắc xem có dấu hiệu hư hỏng vật lý, ăn mòn hoặc tích tụ bụi bẩn, cặn bẩn không.
• Kiểm tra hoạt động: Sáu tháng một lần, thực hiện kiểm tra chức năng bằng cách điều chỉnh áp suất hệ thống (hoặc sử dụng van xả) để xác nhận công tắc kích hoạt tiếp điểm tại điểm áp suất cài đặt.
• Kiểm tra kết nối điện: Hàng năm, kiểm tra các kết nối dây điện xem có bị lỏng, ăn mòn hoặc hư hỏng không. Siết chặt lại nếu cần thiết.
• Vệ sinh: Nếu có bụi bẩn hoặc cặn bẩn tích tụ bên ngoài, sử dụng vải ẩm sạch để lau. Tránh sử dụng dung môi mạnh có thể làm hỏng vật liệu vỏ.

Xử lý sự cố thường gặp:

• Công tắc không kích hoạt khi áp suất giảm:
  • Kiểm tra xem áp suất hệ thống có thực sự giảm xuống dưới điểm tác động đã cài đặt hay không.
  • Kiểm tra xem điểm tác động có được cài đặt chính xác không.
  • Kiểm tra xem có vật cản nào trên đường kết nối áp suất vào công tắc không.
  • Kiểm tra các kết nối điện xem có bị lỏng hoặc đứt dây không.
  • Nếu các bước trên không giải quyết được, có thể màng ngăn/piston bên trong đã bị hỏng hoặc tiếp điểm bị lỗi, cần thay thế công tắc.
• Công tắc kích hoạt liên tục hoặc không nhả:
  • Kiểm tra xem áp suất hệ thống có vượt quá giới hạn hoạt động của công tắc không.
  • Kiểm tra xem điểm tác động có được cài đặt quá thấp không.
  • Có thể có vấn đề với cơ cấu bên trong công tắc, cần liên hệ nhà sản xuất hoặc chuyên gia để kiểm tra.
• Báo động giả (công tắc kích hoạt không rõ nguyên nhân):
  • Kiểm tra sự dao động áp suất trong hệ thống có thể gây ra kích hoạt nhầm.
  • Kiểm tra lại điểm tác động đã cài đặt có quá nhạy cảm với các dao động nhỏ hay không.
  • Đảm bảo công tắc được lắp đặt đúng vị trí và không bị rung động cơ học quá mức.

Lưu ý: Trong trường hợp không thể xác định hoặc khắc phục sự cố, hãy liên hệ với bộ phận kỹ thuật của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) để được hỗ trợ.

Ứng dụng thực tế

Công tắc áp suất Potter PS-100 được thiết kế đặc biệt cho các ứng dụng giám sát áp suất trong hệ thống chữa cháy, nhưng cũng có thể được sử dụng trong các hệ thống công nghiệp khác yêu cầu giám sát áp suất với các đặc tính tương tự:

• Hệ thống chữa cháy Sprinkler ướt: Đây là ứng dụng chính, dùng để kích hoạt chuông báo động hoặc gửi tín hiệu đến trung tâm điều khiển khi áp suất hệ thống giảm xuống dưới mức an toàn (ví dụ: do vòi phun kích hoạt hoặc rò rỉ).
• Hệ thống phòng cháy chữa cháy tự động: Giám sát áp suất trong các đường ống dẫn nước PCCC, đảm bảo hệ thống luôn sẵn sàng hoạt động.
• Hệ thống nước có áp lực: Giám sát áp suất trong các đường ống nước sinh hoạt hoặc công nghiệp để cảnh báo khi áp suất xuống thấp bất thường, có thể do rò rỉ hoặc sự cố bơm.
• Hệ thống thủy lực áp suất thấp: Trong các ứng dụng không yêu cầu độ chính xác quá cao, có thể dùng để giám sát áp suất dầu hoặc chất lỏng trong các hệ thống thủy lực nhỏ.
• Hệ thống HVAC: Giám sát áp suất trong các đường ống dẫn nước hoặc khí của hệ thống điều hòa không khí và thông gió công nghiệp.
