Giới thiệu & Nguyên lý hoạt động

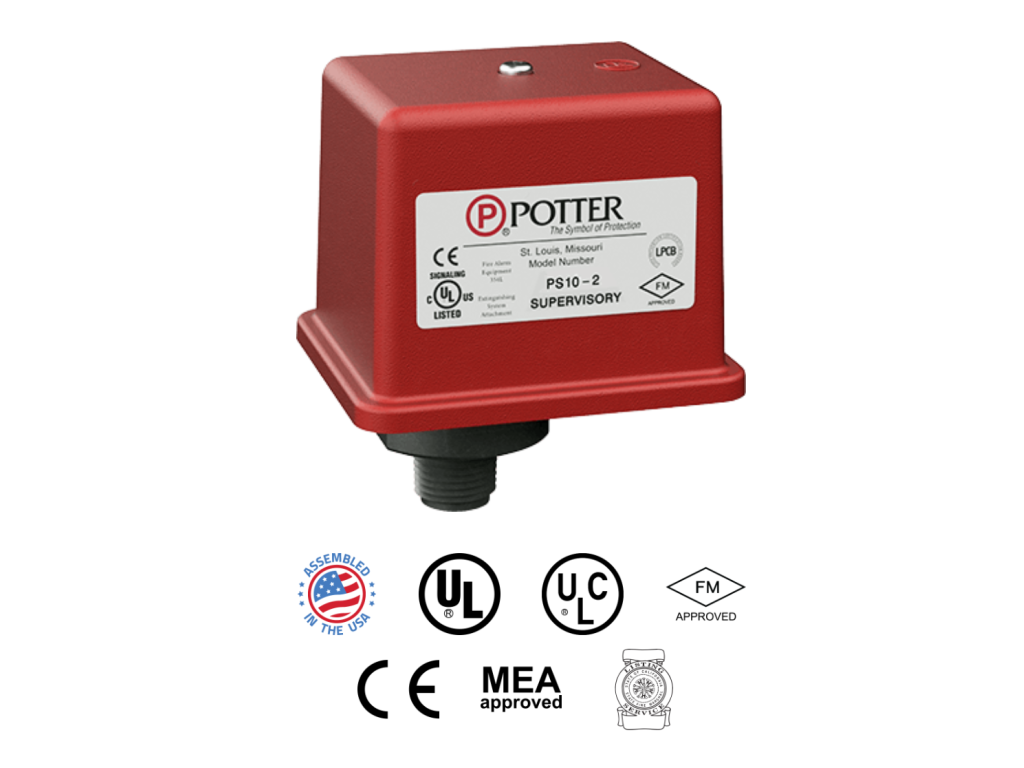

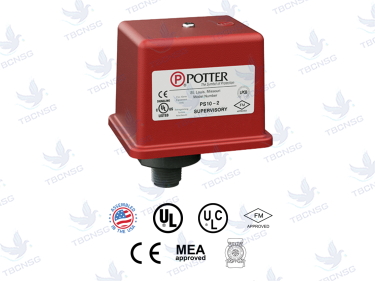

Công tắc áp suất Potter PS-10 là thiết bị cơ điện tử dùng để giám sát và điều khiển các hệ thống dựa trên ngưỡng áp suất được cài đặt. Nguyên lý hoạt động dựa trên sự thay đổi vị trí của một màng ngăn hoặc piston khi áp suất chất lỏng hoặc khí thay đổi. Sự dịch chuyển này tác động lên cơ cấu tiếp điểm điện, đóng hoặc mở mạch điều khiển. Potter PS-10 sử dụng một màng ngăn linh hoạt để cảm nhận sự thay đổi áp suất.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Vật liệu chế tạo | Vỏ bọc: Composite chịu thời tiết, chống UV, chống cháy, chống va đập. Đế: Đúc khuôn. Các bộ phận hoàn thiện chống ăn mòn. Vỏ bọc không dẫn điện. |
| Tiêu chuẩn bảo vệ | NEMA 4 / IP66 (sử dụng trong nhà hoặc ngoài trời với đầu nối ống dẫn NEMA 4) |
| Ngưỡng áp suất hoạt động (Phạm vi điều chỉnh) | 4 - 15 psi (0.27 - 1.03 bar) |
| Áp suất hệ thống tối đa | 300 psi (20.68 bar) |
| Điều chỉnh mặc định tại nhà máy | 4 - 8 psi (0.27 - 0.55 bar) |
| Độ chênh lệch (Differential) | 2 psi (0.13 bar) điển hình |
| Loại tiếp điểm | SPDT (Form C) |
| Thông số tiếp điểm | 10.1 Amps @ 125/250 VAC 2.0 Amps @ 30 VDC |
| Môi trường sử dụng | Chất lỏng hoặc khí không ăn mòn |
| Kiểu kết nối áp suất | Ren ngoài NPT 1/2 inch (Nylon) |
| Lối vào ống dẫn/cáp | Hai lỗ knockouts cho ống dẫn 1/2 inch |
| Giới hạn nhiệt độ môi trường | -40°F đến 140°F (-40°C đến 60°C) |
| Kích thước (Rộng x Sâu x Cao) | 3.78 inch x 3.20 inch x 4.22 inch (9.6 cm x 8.1 cm x 10.7 cm) |
| Tiêu chuẩn áp dụng | NEMA 4, IP66 |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Độ bền cao: Vỏ bọc làm từ vật liệu composite chịu thời tiết, chống UV, chống cháy và va đập, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
- Chống ăn mòn: Tất cả các bộ phận đều được hoàn thiện chống ăn mòn, kéo dài tuổi thọ sản phẩm.
- Chống cháy và không dẫn điện: Vỏ bọc không dẫn điện tăng cường an toàn cho người sử dụng và hệ thống.
- Tiêu chuẩn bảo vệ cao: Đạt xếp hạng NEMA 4/IP66, phù hợp cho cả ứng dụng trong nhà và ngoài trời.
- Phạm vi điều chỉnh linh hoạt: Ngưỡng áp suất hoạt động từ 4-15 psi cho phép tùy chỉnh theo yêu cầu cụ thể của hệ thống.
- Độ chênh lệch thấp: Độ chênh lệch điển hình 2 psi giúp điều khiển chính xác, tránh đóng ngắt liên tục.
- Lựa chọn đa dạng: Model PS10-2 cung cấp hai tiếp điểm SPDT độc lập, cho phép điều khiển hai mạch riêng biệt hoặc tạo logic phức tạp hơn.
- Dễ dàng lắp đặt: Kết nối ren NPT 1/2 inch tiêu chuẩn và hai lỗ knockouts cho ống dẫn giúp việc tích hợp vào hệ thống trở nên đơn giản.
- Hoạt động trong dải nhiệt độ rộng: Chịu được nhiệt độ môi trường từ -40°C đến 60°C.
- Tính năng an toàn: Nắp có chốt chống phá hoại đảm bảo chỉ người có thẩm quyền mới có thể can thiệp vào cài đặt.
Nhược điểm kỹ thuật:
- Giới hạn áp suất hệ thống: Áp suất hệ thống tối đa là 300 psi, không phù hợp cho các ứng dụng áp suất cực cao.
- Dải áp suất hoạt động giới hạn: Phạm vi điều chỉnh 4-15 psi có thể không đáp ứng được các yêu cầu điều khiển áp suất rất thấp hoặc rất cao.
- Chỉ sử dụng cho môi chất không ăn mòn: Vật liệu Nylon của đầu nối áp suất giới hạn khả năng ứng dụng với các hóa chất ăn mòn mạnh.
- Cần chìa khóa đặc biệt: Mặc dù tăng cường an ninh, việc yêu cầu chìa khóa đặc biệt để mở nắp có thể gây bất tiện trong một số tình huống khẩn cấp hoặc bảo trì.
Hướng dẫn lắp đặt & vận hành
Hướng dẫn lắp đặt:
- Chọn vị trí lắp đặt: Lắp đặt công tắc áp suất ở vị trí dễ tiếp cận để điều chỉnh và bảo trì, tránh rung động mạnh hoặc nhiệt độ quá cao. Đảm bảo vị trí lắp đặt tuân thủ tiêu chuẩn NEMA 4/IP66 nếu cần thiết.
- Kết nối áp suất: Sử dụng băng keo non hoặc keo làm kín ren phù hợp để kết nối đầu nối ren NPT 1/2 inch của công tắc với đường ống hệ thống. Đảm bảo kết nối kín khí.
- Kết nối điện:
- Ngắt nguồn điện hoàn toàn trước khi thực hiện đấu nối.
- Sử dụng hai lỗ knockouts 1/2 inch để luồn dây cáp điều khiển.
- Đấu nối dây điện vào các cực tiếp điểm SPDT (thường là COM, NO, NC) theo sơ đồ mạch điều khiển của hệ thống. Tham khảo tài liệu kỹ thuật chi tiết của Potter cho sơ đồ đấu nối cụ thể.
- Đảm bảo các kết nối điện chắc chắn và tuân thủ các quy định an toàn điện hiện hành.
- Lắp đặt vỏ bảo vệ: Sau khi hoàn tất kết nối, lắp lại vỏ bảo vệ và siết chặt các vít để đảm bảo tính năng chống bụi và nước.
Hướng dẫn vận hành:
- Kiểm tra áp suất hệ thống: Đảm bảo áp suất hoạt động của hệ thống nằm trong giới hạn cho phép của công tắc (tối đa 300 psi).
- Điều chỉnh ngưỡng áp suất:
- Mở nắp bảo vệ bằng chìa khóa đặc biệt được cung cấp.
- Xác định vị trí các vít điều chỉnh cho ngưỡng áp suất bật/tắt.
- Sử dụng tua vít phù hợp để xoay vít điều chỉnh theo chiều kim đồng hồ để tăng ngưỡng áp suất, ngược chiều kim đồng hồ để giảm.
- Đối với model PS10-2, hai bộ tiếp điểm có thể được điều chỉnh độc lập.
- Tham khảo tài liệu của nhà sản xuất để xác định chính xác vị trí và cách điều chỉnh cho từng ngưỡng.
- Kiểm tra hoạt động: Sau khi điều chỉnh, cấp nguồn cho hệ thống và theo dõi hoạt động của công tắc áp suất. Sử dụng thiết bị đo áp suất để xác minh ngưỡng đóng/mở mạch đã cài đặt.
- Đóng nắp bảo vệ: Sau khi kiểm tra, đóng chặt nắp bảo vệ để đảm bảo an toàn và khả năng chống chịu môi trường.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra ngoại quan: Định kỳ kiểm tra vỏ bọc, các kết nối ren và cáp điện xem có dấu hiệu hư hỏng, ăn mòn hoặc lỏng lẻo không.
- Kiểm tra hoạt động: Hàng năm, thực hiện kiểm tra chức năng bằng cách thay đổi áp suất hệ thống hoặc sử dụng thiết bị tạo áp suất để xác minh ngưỡng hoạt động và độ chênh lệch.
- Vệ sinh: Nếu cần, làm sạch bề mặt bên ngoài bằng vải mềm ẩm. Tránh sử dụng dung môi mạnh có thể làm hỏng vật liệu composite.
- Kiểm tra kết nối điện: Định kỳ kiểm tra các kết nối điện để đảm bảo chúng chắc chắn và không bị oxy hóa.
Xử lý sự cố thường gặp:
- Công tắc không đóng/mở mạch:
- Kiểm tra nguồn điện cấp cho công tắc.
- Kiểm tra áp suất hệ thống có nằm trong phạm vi hoạt động của công tắc không.
- Kiểm tra xem các tiếp điểm điện có bị bẩn, oxy hóa hoặc hư hỏng không.
- Kiểm tra lại cài đặt ngưỡng áp suất.
- Nếu là model PS10-2, đảm bảo cả hai bộ tiếp điểm được điều chỉnh đúng cách.
- Ngưỡng áp suất không chính xác:
- Kiểm tra lại quá trình điều chỉnh.
- Có thể màng ngăn bên trong bị kẹt hoặc hư hỏng do vật lạ hoặc áp suất quá cao.
- Độ chênh lệch (differential) có thể đã thay đổi.
- Rò rỉ tại kết nối áp suất:
- Kiểm tra lại việc quấn băng non hoặc sử dụng keo làm kín.
- Kiểm tra ren nối có bị mòn hoặc hư hỏng không.
- Vỏ bọc bị nứt hoặc hư hỏng:
- Thay thế công tắc ngay lập tức để đảm bảo an toàn và khả năng chống chịu môi trường.
Ứng dụng thực tế
Công tắc áp suất Potter PS-10 được thiết kế cho các ứng dụng yêu cầu giám sát và điều khiển áp suất đáng tin cậy trong môi trường khắc nghiệt. Các ứng dụng điển hình bao gồm:
- Hệ thống PCCC (Phòng cháy chữa cháy): Giám sát áp suất nước trong hệ thống sprinkler, bơm chữa cháy, đảm bảo áp lực luôn đủ để vận hành hệ thống khi có sự cố cháy nổ.
- Hệ thống cấp nước công nghiệp và dân dụng: Điều khiển máy bơm tăng áp, duy trì áp suất ổn định trong đường ống cấp nước, đặc biệt tại các tòa nhà cao tầng hoặc khu công nghiệp.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Giám sát áp suất trong các đường ống dẫn gas lạnh, hệ thống nước tuần hoàn của lò hơi hoặc hệ thống làm mát.
- Máy nén khí: Kiểm soát hoạt động của máy nén khí, đóng/mở máy dựa trên áp suất bình chứa khí nén.
- Hệ thống thủy lực và khí nén công nghiệp: Giám sát áp suất hoạt động của các hệ thống này để đảm bảo an toàn và hiệu quả.
- Ứng dụng trong ngành hàng hải và ngoài khơi: Do khả năng chống chịu thời tiết và tiêu chuẩn NEMA 4, PS-10 phù hợp cho các ứng dụng trên tàu biển hoặc giàn khoan.
- Giám sát áp suất trong các bồn chứa: Đảm bảo áp suất bên trong bồn chứa không vượt quá giới hạn an toàn.
