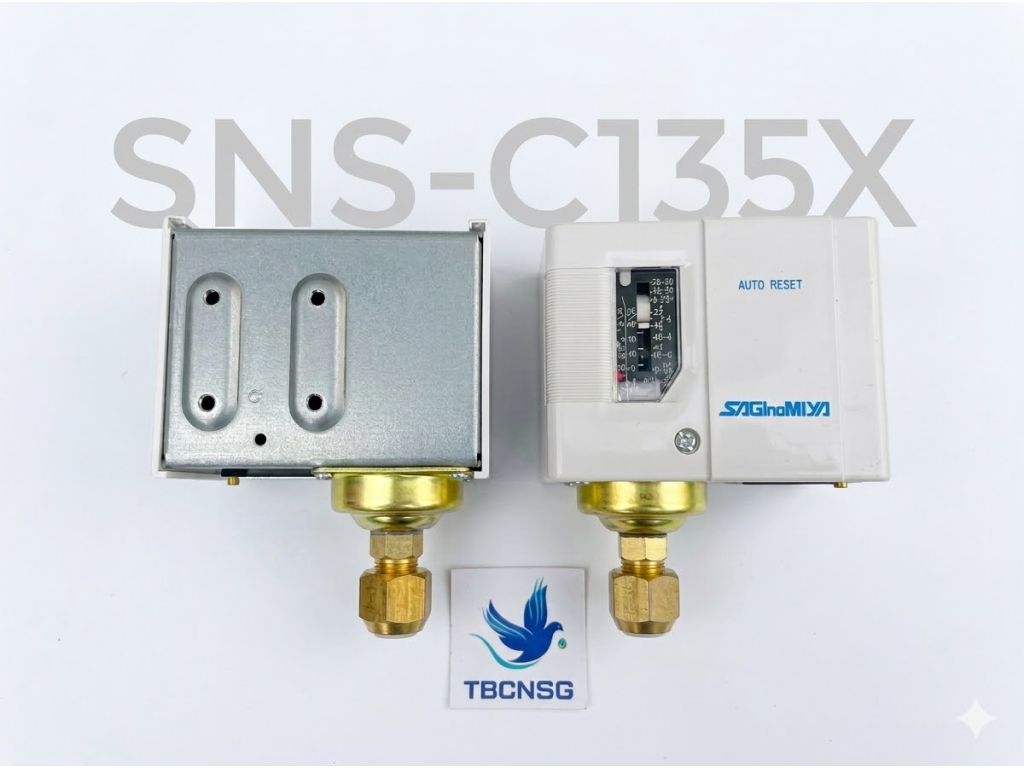

Công tắc áp suất đơn Saginomiya SNS-C135X (Dải đo 1 đến 3.5 MPa, Reset tự động)

Saginomiya SNS-C135X là thiết bị điều khiển áp suất đơn năng (Single Function Pressure Control) thuộc dòng SNS, được thiết kế chuyên dụng cho các hệ thống yêu cầu dải áp suất cao. Với khả năng đo lường và kiểm soát trong khoảng từ 1 đến 3.5 MPa (tương đương 10 đến 35 kgf/cm²), model này là giải pháp lý tưởng cho các ứng dụng công nghiệp nặng và hệ thống làm lạnh công suất lớn.

Thiết bị sở hữu cơ chế tự động reset (Automatic reset) và tích hợp hệ thống tiếp điểm SPDT linh hoạt, cho phép đóng ngắt mạch điện dựa trên sự thay đổi áp suất môi chất. SNS-C135X tương thích hoàn hảo với các loại môi chất lạnh fluorinated, không khí và nước, vận hành ổn định trong điều kiện nhiệt độ môi chất khắc nghiệt từ -20°C đến 120°C. Với trọng lượng nhẹ chỉ 0.33 kg và kết cấu nhỏ gọn, sản phẩm dễ dàng tích hợp vào mọi hệ thống máy móc hiện đại.

Giới thiệu chi tiết sản phẩm Saginomiya SNS-C135X

Trong các hệ thống kỹ thuật công nghiệp, việc duy trì áp suất ở ngưỡng an toàn là yếu tố sống còn để bảo vệ máy nén và các thiết bị phụ trợ. Saginomiya SNS-C135X ra đời như một thiết bị giám sát đáng tin cậy, thuộc series SNS phổ biến toàn cầu của hãng Saginomiya Nhật Bản.

Model SNS-C135X được định vị là dòng công tắc áp suất cao trong series SNS. Điểm khác biệt lớn nhất của sản phẩm này chính là dải làm việc (Range) rộng và khả năng chịu được áp suất làm việc tối đa lên đến 3.8 MPa. Thiết bị hoạt động dựa trên nguyên lý cơ học chính xác, chuyển đổi áp lực từ môi chất thành tín hiệu điện để điều khiển rơ le, khởi động từ hoặc các thiết bị cảnh báo khác.

Đặc điểm nổi bật của dòng SNS-C135X

• Dải áp suất cao chuyên dụng: Với ngưỡng điều chỉnh từ 1 đến 3.5 MPa, sản phẩm đáp ứng tốt các yêu cầu kiểm soát ở phía áp suất cao của hệ thống lạnh hoặc các đường ống nước cao áp.

• Khả năng tương thích môi chất đa dạng: Thiết bị được thiết kế để sử dụng với các loại môi chất lạnh gốc fluorinated (gas R22, R134a, R404A...), không khí và nước thông thường.

• Cơ chế tiếp điểm SPDT: Sử dụng cơ chế Single Pole Double Throw (Đơn cực hai ngả), mang lại khả năng tùy biến cao trong việc đấu nối điện để thực hiện chức năng ngắt khi áp suất tăng hoặc ngắt khi áp suất giảm tùy nhu cầu.

• Độ bền và tính ổn định: Vỏ thiết bị đạt tiêu chuẩn IP20, có thể nâng cấp lên chuẩn IP44 nếu lắp thêm nắp đậy phía trên, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn và tác động môi trường.

• Phụ kiện đi kèm đầy đủ: Mỗi sản phẩm SNS-C135X đều được nhà sản xuất cung cấp sẵn giá đỡ (mounting bracket) tiêu chuẩn, giúp tiết kiệm thời gian và chi phí lắp đặt.

• Thiết kế chuẩn hóa: Sản phẩm có các phiên bản đáp ứng tiêu chuẩn CE và chứng nhận UL theo yêu cầu, đảm bảo an toàn điện và kỹ thuật khắt khe.

Thông số kỹ thuật sản phẩm

Dưới đây là bảng thông số kỹ thuật chi tiết của model SNS-C135X được trích xuất từ catalog chính thức:

Xếp hạng nguồn điện (Electrical Ratings)

Saginomiya SNS-C135X đảm bảo vận hành an toàn với các thông số điện năng sau:

• Dòng điện không cảm dụng (Non-Inductive Current): Đạt 1A tại mức điện áp 125/250V AC.

• Dòng điện cảm dụng (Inductive Current):

  • Tải đầy đủ (Full Load): 12A.

  • Dòng khởi động (Inrush Current): 72A.

• Hệ số công suất (cos phi): 0.75 cho tải cảm dụng.

Chức năng các tiếp điểm và đấu nối

Dựa trên sơ đồ Diagram 1 và bảng chức năng tiếp điểm, SNS-C135X hoạt động như một bộ điều khiển linh hoạt:

1. Terminal 1 (Common Terminal): Đây là cực chung cho toàn bộ cơ chế đấu nối.

2. Terminal 3 (Open on Pressure Increase): Tiếp điểm sẽ mở ra khi áp suất hệ thống tăng lên đến ngưỡng đã cài đặt. Điều này thường được dùng để ngắt nguồn thiết bị khi quá áp.

3. Terminal 5 (Open on Pressure Decrease): Tiếp điểm sẽ mở ra khi áp suất hệ thống giảm xuống mức tối thiểu cài đặt.

Sơ đồ này cho phép người sử dụng cài đặt thiết bị làm bộ điều chỉnh áp suất (Regulator) hoặc bộ bảo vệ giới hạn áp suất.

Ứng dụng thực tế của SNS-C135X

Với dải áp suất mạnh mẽ, Saginomiya SNS-C135X được ứng dụng rộng rãi trong:

• Hệ thống điều hòa trung tâm Chiller: Kiểm soát áp suất đầu ra của máy nén khí, đảm bảo hệ thống không vận hành quá áp suất thiết kế.

• Công nghiệp khí nén: Sử dụng trong các bình chứa khí nén cao áp để điều khiển chu kỳ đóng/ngắt của máy bơm khí.

• Trạm bơm nước cao áp: Bảo vệ đường ống khỏi hiện tượng tăng áp đột ngột gây vỡ ống hoặc hư hỏng van.

• Kho lạnh công nghiệp: Giám sát các dòng gas lạnh hiệu suất cao yêu cầu áp suất vận hành lớn.

• Ứng dụng hàng hải: Có các model tùy chọn vỏ chống nhỏ giọt cho môi trường biển khắc nghiệt.

Lợi ích khi sử dụng sản phẩm

1. Bảo vệ hệ thống toàn diện: Giúp ngăn chặn các sự cố liên quan đến quá áp, kéo dài tuổi thọ cho máy nén và các linh kiện đắt tiền.

2. Tiết kiệm năng lượng: Thông qua việc đóng/ngắt chính xác theo áp suất thực tế, thiết bị giúp hệ thống vận hành tối ưu, giảm tiêu thụ điện năng thừa.

3. Dễ dàng bảo trì và cài đặt: Các vít điều chỉnh dải áp suất (Range Adjusting Screw) và độ lệch (Differential Adjusting Screw) nằm ngay phía trên thiết bị, cho phép kỹ thuật viên thao tác nhanh chóng bằng dụng cụ cầm tay đơn giản.

4. Độ tin cậy từ Nhật Bản: Thương hiệu Saginomiya đảm bảo độ chính xác cơ khí cao, hoạt động ổn định trong nhiều năm mà không cần thay thế.

Hướng dẫn lắp đặt và lưu ý sử dụng

• Kết nối ống: Sử dụng ống đồng hoặc ống dẫn phù hợp với đầu nối rắc co loe Φ6 (1/4") để đảm bảo không bị rò rỉ áp suất.

• Cài đặt thông số: Sử dụng vít điều chỉnh ở mặt trên để thiết lập điểm Ngắt (Off) và điểm Đóng (On) phù hợp với yêu cầu của hệ thống cụ thể.

• Vị trí lắp đặt: Nên lắp đặt ở nơi khô ráo. Nếu lắp ở môi trường có độ ẩm cao, hãy yêu cầu thêm nắp đậy tùy chọn để đạt tiêu chuẩn IP44 hoặc chọn model bằng thép không gỉ.

• Reset: Vì đây là model tự động reset (Automatic reset), người dùng không cần can thiệp thủ công sau khi áp suất đã trở lại ngưỡng làm việc bình thường.

Kết luận và Kêu gọi hành động

Saginomiya SNS-C135X là sự đầu tư xứng đáng cho bất kỳ hệ thống công nghiệp nào cần sự chính xác và an toàn tuyệt đối ở dải áp suất cao. Với kết cấu bền bỉ, tính năng linh hoạt và uy tín từ thương hiệu Nhật Bản, sản phẩm chắc chắn sẽ làm hài lòng những khách hàng B2B khó tính nhất.

Quý khách hàng quan tâm đến sản phẩm Công tắc áp suất Saginomiya SNS-C135X vui lòng liên hệ trực tiếp với chúng tôi để nhận báo giá tốt nhất và tư vấn kỹ thuật chuyên sâu. Chúng tôi cam kết cung cấp hàng chính hãng 100% với đầy đủ giấy tờ chứng nhận và chính sách bảo hành dài hạn.

Đặt hàng ngay hôm nay để tối ưu hóa hiệu suất cho hệ thống của bạn!

Lưu ý: Các thông số kỹ thuật và hình ảnh kích thước trong bài viết được dựa trên tài liệu kỹ thuật chuẩn của Saginomiya
