Giới thiệu & Nguyên lý hoạt động

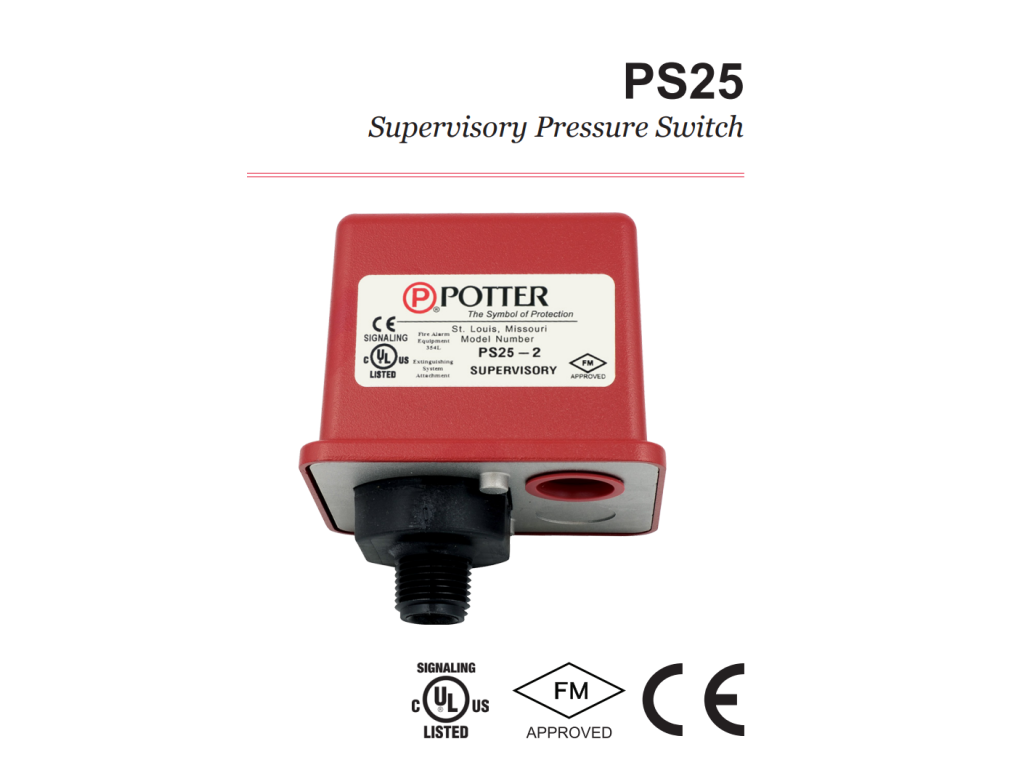

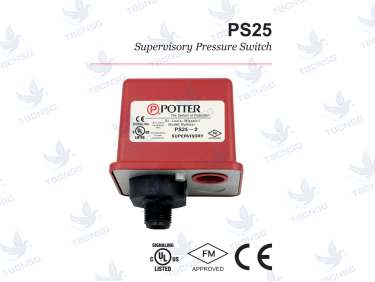

Công tắc áp suất Potter PS25 là thiết bị giám sát áp suất trong các hệ thống chữa cháy tự động, đặc biệt là hệ thống sprinkler. Thiết bị được thiết kế để phát hiện sự thay đổi (tăng hoặc giảm) của áp suất so với mức hoạt động bình thường của hệ thống. Nguyên lý hoạt động dựa trên sự dịch chuyển của một màng ngăn đàn hồi khi có sự thay đổi áp suất. Sự dịch chuyển này sẽ tác động lên các cơ cấu tiếp điểm điện, đóng hoặc mở mạch điều khiển, từ đó gửi tín hiệu cảnh báo hoặc kích hoạt các chức năng liên quan. Model PS25-2 trang bị hai công tắc có thể điều chỉnh độc lập, cho phép giám sát cả hai trường hợp áp suất giảm (ví dụ: rò rỉ) và áp suất tăng (ví dụ: quá áp do sự cố).
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Kiểu Mô hình & Điều chỉnh | Model PS25-2: Hai công tắc SPDT (Form C) độc lập, không cần dụng cụ điều chỉnh. Công tắc Mức Thấp (Low) kích hoạt ở khoảng 18 psi (1,2 bar) khi áp suất giảm. Công tắc Mức Cao (High) kích hoạt ở khoảng 28 psi (1,9 bar) khi áp suất tăng. Áp suất không khí bình thường 23 psi. |
| Phạm vi Áp suất Hoạt động | 10-60 psi (0,7-4,1 bar) |
| Áp suất Hệ thống Tối đa | 300 psi (20,68 bar) |
| Độ Chênh lệch (Differential) | Điển hình 1 psi tại 10 psi (0,7 bar); 4 psi tại 60 psi (2,8 bar tại 4,1 bar) |
| Kết nối Áp suất | Ren ngoài NPT 1/2 inch bằng Nylon |
| Số lượng & Loại tiếp điểm | (2) công tắc SPDT (Form C) |
| Định mức Tiếp điểm | 10.1 Amps tại 125/250 VAC; 2.0 Amps tại 30 VDC |
| Vật liệu Chế tạo | Nắp: Composite chịu lực va đập cao, chịu thời tiết/UV/chống cháy. Đế: Đúc khuôn. Các bộ phận có lớp hoàn thiện chống ăn mòn. Vỏ bọc không dẫn điện. |
| Tiêu chuẩn Vỏ bọc & Bảo vệ | NEMA 4/IP66, phù hợp sử dụng trong nhà hoặc ngoài trời (khi dùng với phụ kiện ống dẫn NEMA 4). |
| Kết nối Cơ khí | Hai lỗ knockouts cho ống dẫn 1/2 inch. Các ngăn đấu dây riêng biệt, cách ly phù hợp cho các điện áp khác nhau. |
| Giới hạn Môi trường | -40°F đến 140°F (-40°C đến 60°C) |
| Kích thước | Rộng 3.78 inch (9,6 cm) x Sâu 3.20 inch (8,1 cm) x Cao 4.22 inch (10,7 cm) |
| Tính năng An toàn | Nắp có vít chống giả mạo, cần chìa khóa đặc biệt để mở (một chìa khóa được cung cấp kèm theo mỗi thiết bị). Có bộ kit công tắc giám sát nắp tùy chọn (Stock No. 0090200). |
| Tiêu chuẩn & Chứng nhận | Sử dụng cho NFPA 13, 13D, 13R, 72. Được UL, ULC, CSFM liệt kê, FM và LPC phê duyệt, NYMEA chấp nhận. Có phiên bản VdS. |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Độ tin cậy cao: Thiết kế hai công tắc SPDT độc lập cho phép giám sát đa chiều áp suất, tăng cường khả năng phát hiện sự cố kịp thời.
- Khả năng điều chỉnh linh hoạt: Công tắc có thể điều chỉnh độc lập mà không cần dụng cụ, giúp việc cài đặt và hiệu chỉnh trở nên dễ dàng và chính xác.
- Vật liệu bền bỉ: Vỏ bọc bằng composite chịu va đập, chống chịu thời tiết, UV và chống cháy, cùng với các bộ phận chống ăn mòn, đảm bảo tuổi thọ cao trong môi trường khắc nghiệt.
- Tiêu chuẩn bảo vệ cao: Đạt xếp hạng NEMA 4/IP66, cho phép lắp đặt cả trong nhà và ngoài trời, chống bụi và nước hiệu quả.
- An toàn trong lắp đặt: Các ngăn đấu dây riêng biệt giúp cách ly điện áp, giảm thiểu rủi ro. Vít chống giả mạo tăng cường an ninh cho thiết bị.
- Đa dạng chứng nhận: Được UL, ULC, CSFM, FM, LPC, NYMEA chấp nhận và có phiên bản VdS, phù hợp với nhiều tiêu chuẩn quốc tế và yêu cầu của các dự án.
- Phạm vi hoạt động rộng: Hoạt động hiệu quả trong dải áp suất 10-60 psi, đáp ứng nhu cầu của nhiều loại hệ thống sprinkler.
Nhược điểm kỹ thuật:
- Giới hạn về vật liệu kết nối áp suất: Kết nối ren bằng Nylon có thể không phù hợp với một số ứng dụng yêu cầu vật liệu kim loại chịu áp suất và nhiệt độ cao hơn hoặc có tính tương thích hóa học đặc biệt.
- Độ chênh lệch áp suất có thể ảnh hưởng đến độ chính xác: Độ chênh lệch (differential) thay đổi theo dải áp suất hoạt động (từ 1 psi đến 4 psi) có thể ảnh hưởng đến độ chính xác của điểm kích hoạt trong một số ứng dụng cực kỳ nhạy cảm.
- Yêu cầu lắp đặt cụ thể: Cần tuân thủ nghiêm ngặt hướng dẫn lắp đặt (ví dụ: lắp thẳng đứng, sử dụng băng tan Teflon) để đảm bảo hiệu suất và tuổi thọ.
Hướng dẫn lắp đặt & vận hành
Hướng dẫn lắp đặt:
- Chọn vị trí lắp đặt: Lắp đặt công tắc áp suất Potter PS25 vào phía hệ thống của bất kỳ van ngắt hoặc van kiểm tra nào. Đảm bảo vị trí lắp đặt cho phép tiếp cận dễ dàng cho việc bảo trì và hiệu chỉnh.
- Chuẩn bị kết nối: Sử dụng băng tan Teflon cho ren ngoài NPT 1/2 inch. Tuyệt đối không sử dụng dầu tra mối nối ống vì có thể gây hỏng ren Nylon hoặc ảnh hưởng đến hiệu suất.
- Lắp đặt thiết bị: Lắp đặt thiết bị ở vị trí thẳng đứng, với lỗ ren hướng xuống dưới.
- Siết chặt: Sử dụng cờ lê siết chặt thiết bị bằng cách tác động lực vào các mặt phẳng của thiết bị, không được vặn bằng vỏ hộp để tránh làm biến dạng hoặc hư hỏng vỏ.
- Kết nối điện: Thực hiện đấu nối dây điện vào các tiếp điểm SPDT theo sơ đồ mạch của hệ thống. Đảm bảo các ngăn đấu dây được sử dụng đúng cách để cách ly điện áp. Sử dụng ống dẫn phù hợp nếu lắp đặt ngoài trời để đảm bảo tiêu chuẩn NEMA 4.
Hướng dẫn vận hành:
- Sau khi lắp đặt và đấu nối điện, hệ thống sẽ hoạt động với công tắc áp suất Potter PS25.
- Thiết bị sẽ tự động giám sát áp suất. Khi áp suất giảm xuống dưới 18 psi, công tắc Mức Thấp sẽ kích hoạt. Khi áp suất tăng lên trên 28 psi, công tắc Mức Cao sẽ kích hoạt.
- Các tín hiệu từ công tắc sẽ được truyền về hệ thống điều khiển để đưa ra cảnh báo hoặc thực hiện các hành động phù hợp.
- Kiểm tra định kỳ hoạt động của công tắc bằng cách thay đổi áp suất hệ thống trong giới hạn cho phép và quan sát tín hiệu đầu ra.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Thường xuyên kiểm tra tình trạng bên ngoài của thiết bị, đảm bảo không có dấu hiệu hư hỏng, ăn mòn hoặc rò rỉ.
- Kiểm tra hoạt động: Thực hiện kiểm tra chức năng của công tắc ít nhất mỗi năm một lần hoặc theo khuyến cáo của nhà sản xuất và các tiêu chuẩn PCCC liên quan. Quy trình kiểm tra bao gồm việc thay đổi áp suất hệ thống một cách có kiểm soát để xác nhận điểm kích hoạt của cả hai công tắc.
- Kiểm tra kết nối điện: Đảm bảo các kết nối điện luôn chắc chắn và sạch sẽ.
- Vệ sinh: Nếu cần, có thể vệ sinh nhẹ nhàng bên ngoài thiết bị bằng vải ẩm. Tránh sử dụng hóa chất tẩy rửa mạnh.
Xử lý sự cố thường gặp:
- Công tắc không kích hoạt khi có thay đổi áp suất:
- Kiểm tra lại kết nối điện.
- Kiểm tra áp suất thực tế của hệ thống bằng đồng hồ đo áp suất độc lập.
- Kiểm tra xem có vật cản nào trên màng ngăn hoặc cơ cấu truyền động bên trong hay không.
- Nếu các công tắc đã được điều chỉnh sai hoặc bị hỏng, cần điều chỉnh lại hoặc thay thế thiết bị.
- Công tắc kích hoạt sai thời điểm (quá sớm hoặc quá muộn):
- Kiểm tra và hiệu chỉnh lại điểm kích hoạt của công tắc theo hướng dẫn.
- Đảm bảo áp suất hệ thống nằm trong dải hoạt động cho phép của thiết bị.
- Rò rỉ tại điểm kết nối ren:
- Kiểm tra lại việc quấn băng tan Teflon.
- Siết chặt lại kết nối một cách cẩn thận, tránh siết quá mạnh làm hỏng ren Nylon.
- Nếu ren bị hỏng, cần thay thế thiết bị.
- Vỏ bọc bị hư hỏng: Nếu vỏ bọc bị nứt, vỡ hoặc có dấu hiệu ăn mòn nghiêm trọng, cần thay thế ngay lập tức để đảm bảo khả năng bảo vệ và an toàn.
Ứng dụng thực tế
Công tắc áp suất Potter PS25 được ứng dụng rộng rãi trong các hệ thống PCCC và các hệ thống công nghiệp yêu cầu giám sát áp suất với độ tin cậy cao:
- Hệ thống Sprinkler Chữa cháy Tự động:
- Giám sát áp suất khí nén hoặc nitơ trong hệ thống ống khô (dry pipe systems).
- Giám sát áp suất trong hệ thống pre-action.
- Giám sát áp suất trong bình áp lực (pressure tanks).
- Giám sát áp suất nguồn cấp khí (air supply) và nguồn cấp nước (water supply) cho hệ thống sprinkler.
- Hệ thống Cảnh báo Áp suất: Sử dụng trong các ứng dụng công nghiệp khác yêu cầu cảnh báo khi áp suất vượt ngưỡng cho phép hoặc giảm xuống dưới mức an toàn.
- Giám sát Nguồn Cấp Nước: Theo dõi áp suất nước trong các hệ thống cung cấp nước cho các ứng dụng quan trọng.
