Giới thiệu & Nguyên lý hoạt động

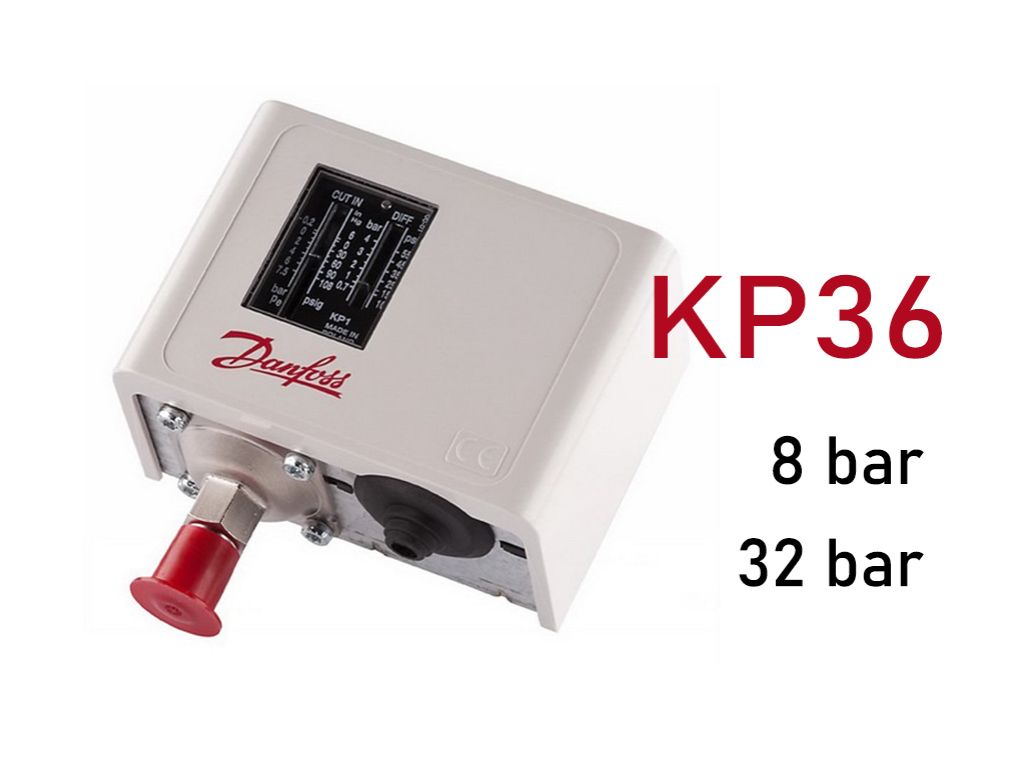

Công tắc áp suất Danfoss KP36 là một thiết bị điều khiển và bảo vệ quan trọng trong các hệ thống công nghiệp, đặc biệt được thiết kế cho các ứng dụng yêu cầu giám sát và ngắt mạch khi áp suất vượt ngưỡng an toàn. KP36 thuộc dòng rơ-le áp suất cao, với chức năng chính là phát hiện sự gia tăng áp suất đột ngột hoặc vượt quá giới hạn cho phép và tự động ngắt nguồn điện cấp cho thiết bị hoạt động (ví dụ: máy nén, bơm) để ngăn ngừa hư hỏng. Nguyên lý hoạt động dựa trên sự cân bằng lực giữa áp suất tác động lên màng hoặc piston của công tắc và lực của lò xo điều chỉnh. Khi áp suất vượt ngưỡng cài đặt, lực này sẽ làm dịch chuyển một cơ cấu, kích hoạt tiếp điểm điện, mở hoặc đóng mạch theo thiết kế.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Công tắc áp suất Danfoss KP36 (Áp suất cao) |
| Thương hiệu | Danfoss |
| Loại | Rơ-le áp suất cao (High Pressure) |
| Dải áp suất điều chỉnh (Range) | 8 - 32 bar |
| Độ vi sai (DIFF) | 4 bar (Cố định) |
| Chức năng Reset | Thủ công (Manual Reset) |
| Áp suất làm việc tối đa (MWP) | 35 bar |
| Nhiệt độ môi trường hoạt động | -25 đến 65 °C |
| Loại tiếp điểm | SPDT (Single Pole Double Throw) |
| Điện áp/Dòng điện định mức | Tùy thuộc vào model cụ thể và tiêu chuẩn đấu nối, thường là 250V AC, 10(6)A hoặc 6(2)A |
| Kiểu kết nối áp suất | Ren G 1/4" (theo tiêu chuẩn ISO 228-1) |
| Tiêu chuẩn áp dụng | IEC 60947-4-1, IEC 60947-5-1 |
| Cấp bảo vệ | IP44 (với nắp đậy) |
| Vật liệu vỏ | Nhựa ABS chống cháy |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Độ tin cậy cao: Thiết kế của Danfoss đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Chức năng bảo vệ quá áp vượt trội: Dải áp suất hoạt động và khả năng chịu áp suất tối đa phù hợp cho nhiều ứng dụng áp suất cao.
- Reset thủ công an toàn: Yêu cầu can thiệp thủ công để khởi động lại sau sự cố áp suất giúp người vận hành kiểm tra nguyên nhân và đảm bảo hệ thống an toàn trước khi hoạt động trở lại, tránh lặp lại tình trạng quá áp ngay lập tức.
- Độ vi sai cố định: 4 bar là một giá trị độ vi sai hợp lý, giúp hạn chế tình trạng đóng/ngắt liên tục (chatter) khi áp suất dao động quanh điểm cài đặt.
- Dải nhiệt độ hoạt động rộng: Khả năng hoạt động trong khoảng nhiệt độ từ -25°C đến 65°C cho phép ứng dụng trong nhiều điều kiện môi trường khác nhau.
- Dễ dàng lắp đặt và kết nối: Kiểu kết nối ren G 1/4" phổ biến và kích thước nhỏ gọn.
- Chi phí hiệu quả: So với các giải pháp giám sát áp suất phức tạp hơn, công tắc áp suất cung cấp một giải pháp bảo vệ hiệu quả với chi phí hợp lý.
Nhược điểm kỹ thuật:
- Chỉ có chức năng on/off: KP36 chỉ có chức năng đóng/ngắt mạch, không cung cấp tín hiệu analog về giá trị áp suất thực tế cho hệ thống điều khiển trung tâm.
- Độ vi sai cố định: Không thể điều chỉnh độ vi sai, điều này có thể là hạn chế trong một số ứng dụng yêu cầu độ chính xác cao hoặc dải hoạt động hẹp.
- Cần can thiệp thủ công: Yêu cầu người vận hành thực hiện reset thủ công có thể gây bất tiện trong các hệ thống vận hành tự động hoàn toàn hoặc khi xảy ra sự cố ở những vị trí khó tiếp cận.
- Giới hạn về độ chính xác: Mặc dù đáng tin cậy, độ chính xác của điểm ngắt và điểm mở có thể không cao bằng các bộ điều khiển áp suất kỹ thuật số.
Hướng dẫn lắp đặt & vận hành
Việc lắp đặt và vận hành công tắc áp suất Danfoss KP36 cần tuân thủ các quy trình kỹ thuật để đảm bảo an toàn và hiệu quả hoạt động.
Các bước lắp đặt cơ bản:
- Chọn vị trí lắp đặt: Lựa chọn vị trí lắp đặt trên đường ống hoặc bình chứa sao cho công tắc tiếp xúc trực tiếp với áp suất cần giám sát. Vị trí lắp đặt nên tránh rung động mạnh, nhiệt độ quá cao hoặc ẩm ướt vượt quá giới hạn cho phép của thiết bị.
- Kết nối áp suất: Sử dụng ren G 1/4" để kết nối công tắc với hệ thống áp suất. Đảm bảo ren sạch sẽ và sử dụng vật liệu làm kín phù hợp (như băng tan PTFE) để tránh rò rỉ.
- Đấu nối điện:
- Ngắt hoàn toàn nguồn điện trước khi thực hiện đấu nối.
- Mở nắp bảo vệ của công tắc áp suất.
- Xác định các chân đấu nối tiếp điểm (thường là COM, NO - Normally Open, NC - Normally Closed). Với KP36, tiếp điểm là loại SPDT, cho phép cấu hình mạch ngắt hoặc mạch mở.
- Đấu nối dây điện theo sơ đồ mạch điều khiển hoặc bảo vệ của hệ thống. Thông thường, dây nguồn sẽ được đấu vào chân COM, và đầu ra điều khiển hoặc báo động sẽ được lấy từ chân NO hoặc NC tùy thuộc vào chức năng mong muốn (ví dụ: để ngắt máy nén khi quá áp, đấu dây qua chân NC).
- Đảm bảo các kết nối điện chắc chắn và được cách điện an toàn.
- Kiểm tra kết nối: Sau khi đấu nối, kiểm tra lại tất cả các kết nối áp suất và điện để đảm bảo chúng được thực hiện đúng kỹ thuật.
- Đóng nắp bảo vệ: Lắp lại nắp bảo vệ để đảm bảo cấp bảo vệ IP44.
Cài đặt và vận hành:
- Cài đặt dải áp suất:
- Sử dụng tuýp hoặc cờ lê để xoay vít điều chỉnh dải áp suất (thường được đánh dấu là 'R' hoặc 'Range'). Vặn theo chiều kim đồng hồ để tăng dải áp suất, ngược chiều kim đồng hồ để giảm.
- Lưu ý rằng KP36 có dải áp suất từ 8 đến 32 bar.
- Cài đặt độ vi sai: Độ vi sai của KP36 là cố định 4 bar và không thể điều chỉnh.
- Kiểm tra hoạt động: Sau khi cài đặt, cấp nguồn cho hệ thống và tăng dần áp suất để kiểm tra điểm ngắt (khi áp suất đạt ngưỡng cài đặt, công tắc phải ngắt mạch) và điểm mở lại (sau khi áp suất giảm xuống dưới điểm ngắt một khoảng bằng độ vi sai, công tắc sẽ mở lại mạch nếu được reset thủ công).
- Reset thủ công: Khi công tắc hoạt động do quá áp, tiếp điểm sẽ thay đổi trạng thái. Để hệ thống hoạt động trở lại, cần nhấn nút reset (thường nằm trên thân công tắc hoặc nắp).
Lưu ý kỹ thuật quan trọng:
- Tuyệt đối tuân thủ quy trình ngắt điện trước khi thực hiện đấu nối điện.
- Đảm bảo điện áp và dòng điện sử dụng không vượt quá định mức của công tắc.
- Kiểm tra khả năng tương thích của vật liệu công tắc với môi trường làm việc (đặc biệt là với các hóa chất ăn mòn).
- Không sử dụng công tắc áp suất như một thiết bị điều khiển chính xác về lưu lượng hoặc áp suất.
- Đảm bảo cấp bảo vệ IP44 được duy trì bằng cách lắp đúng nắp.
Bảo trì & xử lý sự cố
Hướng dẫn bảo dưỡng định kỳ:
Để đảm bảo công tắc áp suất Danfoss KP36 hoạt động ổn định và bền bỉ, việc bảo trì định kỳ là cần thiết:
- Kiểm tra trực quan: Định kỳ kiểm tra bên ngoài công tắc xem có dấu hiệu ăn mòn, hư hỏng cơ học, hoặc bụi bẩn tích tụ không.
- Kiểm tra kết nối: Đảm bảo các kết nối áp suất và điện vẫn chắc chắn, không có dấu hiệu rò rỉ hoặc ăn mòn.
- Kiểm tra chức năng: Thực hiện kiểm tra chức năng hoạt động của công tắc bằng cách tăng/giảm áp suất (nếu có thể thực hiện an toàn) hoặc kiểm tra tín hiệu điện tại các tiếp điểm.
- Vệ sinh: Nếu có bụi bẩn tích tụ, sử dụng khí nén sạch để thổi bay hoặc khăn mềm ẩm để lau chùi. Tránh sử dụng hóa chất tẩy rửa mạnh có thể làm hỏng vật liệu.
- Thời gian bảo trì: Tần suất bảo trì phụ thuộc vào điều kiện hoạt động của hệ thống, thường từ 6 tháng đến 1 năm.
Xử lý các lỗi thường gặp:
- Công tắc không ngắt khi áp suất đạt ngưỡng cài đặt:
- Nguyên nhân: Áp suất thực tế thấp hơn cài đặt, cài đặt áp suất quá cao, tiếp điểm bị kẹt, màng/piston bị hư hỏng, lò xo điều chỉnh bị lỏng.
- Khắc phục: Kiểm tra áp suất thực tế bằng đồng hồ đo áp suất độc lập, kiểm tra lại cài đặt, kiểm tra và làm sạch tiếp điểm, kiểm tra cơ cấu bên trong (yêu cầu chuyên môn).
- Công tắc ngắt sớm hơn hoặc muộn hơn cài đặt:
- Nguyên nhân: Sai lệch trong cài đặt, ảnh hưởng của nhiệt độ môi trường, độ rung.
- Khắc phục: Kiểm tra lại cài đặt, đảm bảo nhiệt độ hoạt động trong giới hạn, giảm thiểu rung động nếu có thể.
- Hệ thống không hoạt động lại sau khi nhấn nút reset:
- Nguyên nhân: Áp suất vẫn còn ở mức cao (trên điểm reset), nút reset bị kẹt, tiếp điểm điện bị hỏng hoặc đấu nối sai.
- Khắc phục: Kiểm tra và giảm áp suất hệ thống xuống dưới mức cần thiết để reset, kiểm tra cơ cấu nút reset, kiểm tra lại đấu nối điện.
- Rò rỉ tại kết nối áp suất:
- Nguyên nhân: Ren bị hỏng, vật liệu làm kín không đủ, lắp đặt không chặt.
- Khắc phục: Kiểm tra ren, quấn lại băng tan hoặc thay thế vật liệu làm kín, siết chặt kết nối.
Đối với các sự cố phức tạp hoặc yêu cầu can thiệp sâu vào cấu trúc bên trong, nên liên hệ với kỹ thuật viên chuyên nghiệp hoặc nhà cung cấp để được hỗ trợ.
Ứng dụng thực tế
Công tắc áp suất Danfoss KP36 (Áp suất cao) với khả năng giám sát và bảo vệ hệ thống khỏi tình trạng quá áp, cùng với chức năng reset thủ công, được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau:
- Hệ thống làm lạnh và điều hòa không khí (HVAC): Bảo vệ máy nén và các bộ phận khác khỏi áp suất cao bất thường trong các hệ thống lạnh công nghiệp, thương mại, đặc biệt là các hệ thống sử dụng môi chất lạnh có áp suất cao.
- Hệ thống thủy lực: Giám sát áp suất dầu trong các hệ thống thủy lực, ngăn ngừa hư hỏng bơm, xi lanh và các van điều khiển khi áp suất vượt quá giới hạn an toàn.
- Hệ thống khí nén: Bảo vệ bình tích áp, đường ống và các thiết bị liên quan khỏi áp suất quá cao trong các nhà máy sản xuất, xưởng cơ khí.
- Hệ thống cấp nước áp lực cao: Trong một số ứng dụng đặc biệt yêu cầu giám sát áp suất đỉnh trong hệ thống cấp nước công nghiệp hoặc nông nghiệp.
- Hệ thống PCCC: Có thể được sử dụng trong các trạm bơm chữa cháy để giám sát áp suất đầu ra của bơm, đảm bảo không vượt quá giới hạn thiết kế của hệ thống đường ống.
- Các ứng dụng công nghiệp khác: Bất kỳ hệ thống nào có yêu cầu giám sát và bảo vệ áp suất cao với tính năng reset thủ công để đảm bảo an toàn trước khi vận hành lại.
