Giới thiệu & Nguyên lý hoạt động

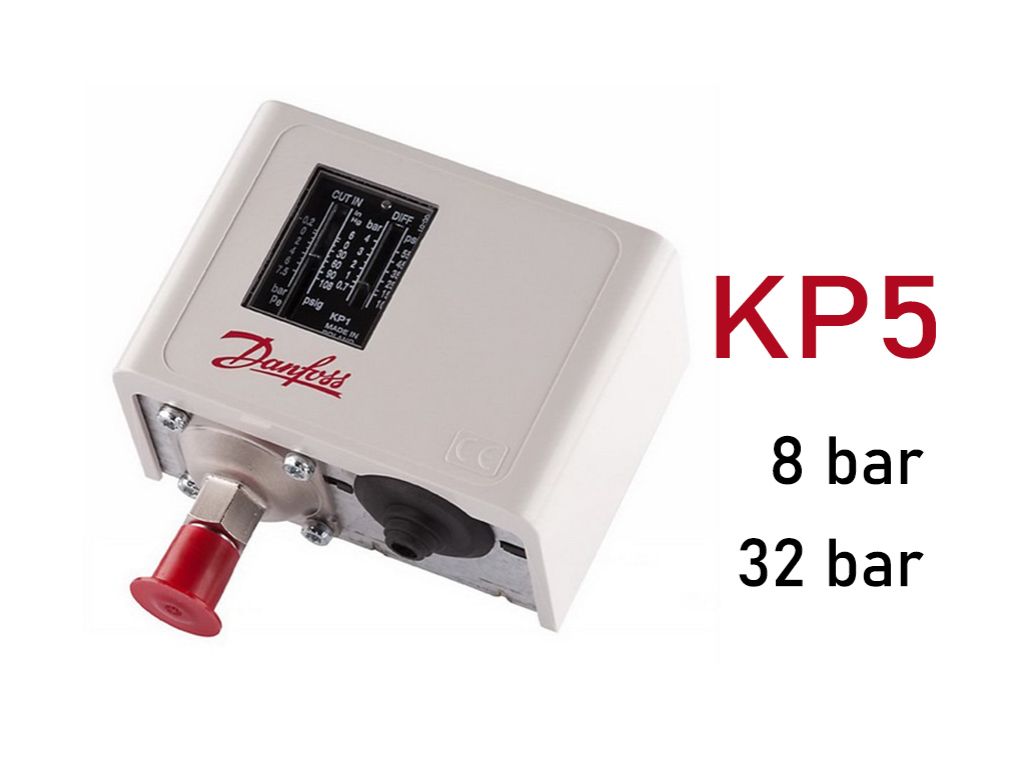

Công tắc áp suất Danfoss KP5 là dòng rơ-le áp suất cao, được thiết kế để giám sát và điều khiển các hệ thống có áp suất vận hành ở dải cao. Nguyên lý hoạt động dựa trên sự thay đổi của áp suất tác động lên màng hoặc piston, làm dịch chuyển một cơ cấu cơ khí. Cơ cấu này, thông qua một hệ thống lò xo và đòn bẩy, sẽ kích hoạt hoặc ngắt một tiếp điểm điện tại các điểm áp suất cài đặt trước. Khi áp suất tăng đến ngưỡng trên, tiếp điểm sẽ ngắt mạch. Khi áp suất giảm xuống dưới ngưỡng dưới (được xác định bởi độ vi sai), tiếp điểm sẽ đóng mạch trở lại. Phiên bản KP5 được tối ưu hóa cho các ứng dụng áp suất cao hơn so với các dòng KP1, KP2.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Công tắc áp suất Danfoss KP5 (Áp suất cao) |
| Thương hiệu | Danfoss |
| Loại | Rơ-le áp suất cao (High Pressure) |
| Dải áp suất điều chỉnh (Range) | 8 - 32 bar |
| Độ vi sai (DIFF) | 1.8 - 6 bar (có thể điều chỉnh) |
| Chức năng Reset | Tùy chọn: Thủ công (Manual) hoặc Tự động (Auto) |
| Áp suất làm việc tối đa (MWP) | 35 bar |
| Nhiệt độ môi trường hoạt động | -25 đến +65 °C |
| Độ kín | IP44 |
| Kiểu tiếp điểm | SPDT (Single Pole Double Throw) - 1 cực, 2 đường |
| Dòng điện định mức | AC15: 10A, 380V; DC13: 12W, 220V |
| Kết nối | Ren G 1/4" (theo tiêu chuẩn ISO 228-1) |
| Vật liệu chế tạo (tiếp xúc với môi trường) | Thép không gỉ (SS) hoặc Đồng thau (Brass) tùy model |
| Tiêu chuẩn áp dụng | IEC 60947-4-1, IEC 60947-5-1 |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật
- Dải áp suất cao: Với khả năng hoạt động lên đến 32 bar và áp suất làm việc tối đa 35 bar, KP5 phù hợp cho các hệ thống yêu cầu áp suất vận hành lớn hơn các dòng tiêu chuẩn.
- Độ bền và tin cậy: Sản phẩm của Danfoss nổi tiếng với chất lượng chế tạo cao, vật liệu chống ăn mòn tốt, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Khả năng điều chỉnh linh hoạt: Dải áp suất điều chỉnh rộng (8-32 bar) và độ vi sai có thể tinh chỉnh cho phép người dùng cài đặt chính xác theo yêu cầu của hệ thống, tối ưu hóa chu kỳ hoạt động và tránh hiện tượng đóng ngắt liên tục.
- Chức năng Reset linh hoạt: Tùy chọn Reset thủ công hoặc tự động giúp người vận hành dễ dàng xử lý khi có sự cố hoặc kiểm soát quá trình vận hành. Chế độ Reset thủ công tăng cường an toàn trong một số ứng dụng.
- Chống bụi và nước bắn: Tiêu chuẩn IP44 cung cấp mức độ bảo vệ phù hợp cho các môi trường có bụi và bị bắn nước nhẹ, tăng tuổi thọ sản phẩm.
- Đa dạng ứng dụng: Khả năng làm việc với nhiều loại môi chất (khí, lỏng) và dải nhiệt độ rộng làm cho KP5 trở thành lựa chọn đa năng.
Nhược điểm kỹ thuật
- Độ phức tạp khi cài đặt ban đầu: Việc cài đặt chính xác dải áp suất và độ vi sai đòi hỏi kiến thức kỹ thuật nhất định để đảm bảo hiệu quả hoạt động tối ưu và tránh cài đặt sai gây ảnh hưởng đến hệ thống.
- Chi phí đầu tư ban đầu: So với các loại công tắc áp suất cơ bản hoặc không có thương hiệu, sản phẩm Danfoss thường có chi phí đầu tư ban đầu cao hơn.
- Giới hạn về nhiệt độ môi trường: Dải nhiệt độ môi trường hoạt động từ -25 đến +65 °C có thể không phù hợp với các ứng dụng yêu cầu nhiệt độ quá cao hoặc quá thấp.
- Độ nhạy với rung động mạnh: Mặc dù được thiết kế cho công nghiệp, các thiết bị cơ khí như công tắc áp suất vẫn có thể bị ảnh hưởng bởi rung động quá mạnh, đòi hỏi lắp đặt chắc chắn.
Hướng dẫn lắp đặt & vận hành
Lắp đặt
- Chọn vị trí lắp đặt: Lắp đặt công tắc áp suất ở vị trí mà áp suất đo được phản ánh chính xác trạng thái của hệ thống. Tránh các vị trí có rung động mạnh, nhiệt độ quá cao hoặc thấp ngoài giới hạn cho phép.
- Kết nối cơ khí: Sử dụng ren G 1/4" để kết nối công tắc với đường ống hoặc bộ phận đo áp suất của hệ thống. Đảm bảo ren sạch sẽ và sử dụng băng tan hoặc keo làm kín ren phù hợp để tránh rò rỉ. Không sử dụng lực quá mạnh làm biến dạng ren.
- Kết nối điện:
- Ngắt nguồn điện hoàn toàn trước khi đấu nối.
- Xác định các chân đấu nối cho tiếp điểm thường mở (NO), thường đóng (NC) và chung (COM). Thông thường, chân 1 là COM, chân 2 là NC và chân 4 là NO (tham khảo sơ đồ đấu nối trên sản phẩm hoặc tài liệu kỹ thuật).
- Đấu nối dây điện theo sơ đồ mạch điều khiển hoặc mạch lực của hệ thống. Đảm bảo dây dẫn có tiết diện phù hợp với dòng điện hoạt động.
- Kiểm tra độ kín: Sau khi kết nối cơ khí, kiểm tra lại độ kín của mối nối.
Vận hành
- Kiểm tra cài đặt ban đầu: Trước khi cấp điện, xác định các điểm cài đặt áp suất cho việc đóng/ngắt tiếp điểm. Sử dụng tua vít để điều chỉnh các núm vặn áp suất (Range) và độ vi sai (DIFF) theo yêu cầu.
- Cấp điện: Cấp nguồn cho hệ thống điều khiển.
- Giám sát hoạt động: Quan sát hoạt động của công tắc áp suất thông qua việc đóng/ngắt của các thiết bị được điều khiển (ví dụ: máy nén, bơm). Theo dõi áp suất hiển thị trên đồng hồ áp suất của hệ thống để xác nhận công tắc hoạt động đúng điểm cài đặt.
- Kiểm tra chức năng Reset: Nếu sử dụng chế độ Reset thủ công, thực hiện thao tác Reset khi cần thiết sau khi áp suất đã trở về dải an toàn.
Bảo trì & xử lý sự cố
Bảo trì định kỳ
- Kiểm tra trực quan: Định kỳ kiểm tra bên ngoài thiết bị xem có dấu hiệu ăn mòn, nứt vỡ, hoặc hư hỏng cơ khí nào không.
- Kiểm tra độ kín: Quan sát các mối nối để phát hiện sớm các dấu hiệu rò rỉ.
- Kiểm tra chức năng: Thực hiện kiểm tra hoạt động của công tắc bằng cách thay đổi áp suất trong hệ thống (nếu có thể an toàn) hoặc mô phỏng bằng thiết bị chuyên dụng. Đảm bảo các điểm đóng/ngắt tiếp điểm diễn ra chính xác.
- Vệ sinh: Giữ cho khu vực xung quanh công tắc sạch sẽ, tránh bụi bẩn tích tụ có thể ảnh hưởng đến hoạt động hoặc gây ăn mòn.
- Kiểm tra kết nối điện: Định kỳ kiểm tra các đầu nối điện xem có bị oxy hóa, lỏng lẻo hay không.
Xử lý sự cố thường gặp
- Công tắc không đóng/ngắt khi đến điểm cài đặt:
- Nguyên nhân: Áp suất hệ thống không đạt hoặc vượt quá dải cài đặt; Cài đặt áp suất hoặc độ vi sai sai; Tiếp điểm bị kẹt hoặc hỏng; Lỗ đo áp suất bị tắc nghẽn.
- Khắc phục: Kiểm tra áp suất thực tế của hệ thống; Kiểm tra lại các cài đặt; Vệ sinh lỗ đo áp suất; Nếu tiếp điểm hỏng, cần thay thế thiết bị.
- Công tắc đóng/ngắt liên tục (chattering):
- Nguyên nhân: Độ vi sai (DIFF) quá nhỏ; Áp suất hệ thống dao động mạnh; Rung động cơ học.
- Khắc phục: Tăng giá trị độ vi sai (DIFF); Kiểm tra nguồn gốc dao động áp suất; Đảm bảo lắp đặt chắc chắn, giảm thiểu rung động.
- Rò rỉ tại điểm kết nối:
- Nguyên nhân: Ren bị hỏng; Băng tan/keo làm kín không đủ hoặc không phù hợp; Lắp đặt không chặt.
- Khắc phục: Siết chặt lại mối nối; Thay thế băng tan/keo làm kín; Kiểm tra và sửa chữa ren nếu cần.
- Thiết bị điều khiển không hoạt động sau khi công tắc tác động:
- Nguyên nhân: Đấu nối điện sai; Tiếp điểm bên trong công tắc bị hỏng; Nguồn điện cấp cho thiết bị điều khiển có vấn đề.
- Khắc phục: Kiểm tra lại sơ đồ đấu nối điện; Kiểm tra tính liên tục của tiếp điểm bằng đồng hồ vạn năng; Kiểm tra nguồn điện cấp.
Ứng dụng thực tế
Công tắc áp suất Danfoss KP5 với khả năng hoạt động ở dải áp suất cao và độ tin cậy đã được chứng minh, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Hệ thống PCCC (Phòng cháy chữa cháy): Giám sát áp suất trong hệ thống cấp nước chữa cháy, kích hoạt bơm hoặc van khi áp suất giảm đột ngột.
- Hệ thống khí nén công nghiệp: Điều khiển máy nén khí, đảm bảo áp suất trong bình tích áp luôn nằm trong dải vận hành an toàn.
- Hệ thống thủy lực áp suất cao: Giám sát và điều khiển áp suất trong các hệ thống thủy lực của máy công cụ, máy ép, thiết bị nâng hạ.
- Hệ thống lạnh công nghiệp (áp suất cao): Giám sát áp suất cao trong các dàn lạnh công nghiệp, đảm bảo an toàn cho hệ thống.
- Hệ thống cấp nước công nghiệp và dân dụng (áp lực cao): Điều khiển bơm tăng áp trong các tòa nhà cao tầng, khu công nghiệp.
- Ngành hóa chất và lọc dầu: Giám sát áp suất trong các quy trình sản xuất đòi hỏi áp suất vận hành cao và độ an toàn nghiêm ngặt.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Trong các ứng dụng yêu cầu giám sát áp suất cao của các chất tải nhiệt hoặc các hệ thống tuần hoàn.
- Máy móc và thiết bị chuyên dụng: Là thành phần không thể thiếu trong việc điều khiển và bảo vệ nhiều loại máy móc công nghiệp hoạt động dưới áp suất cao.
