Giới thiệu & Nguyên lý hoạt động

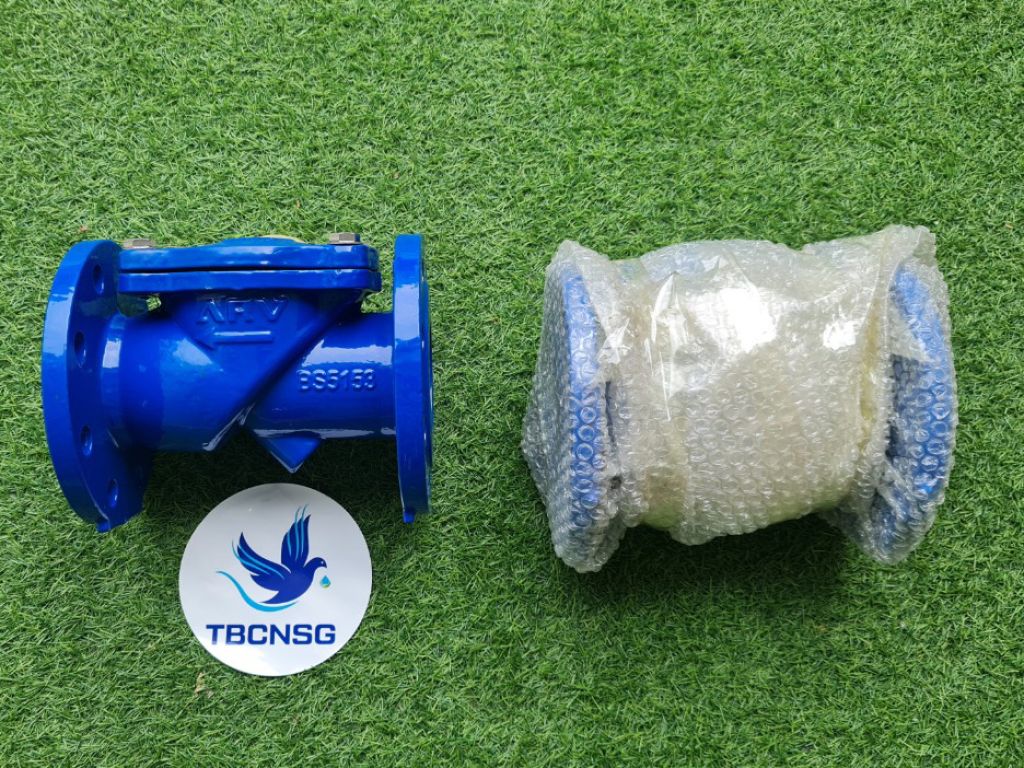

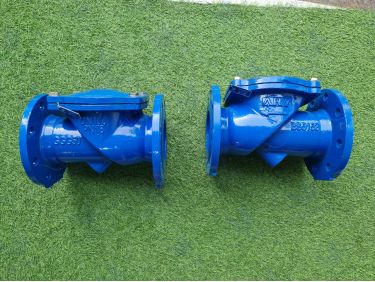

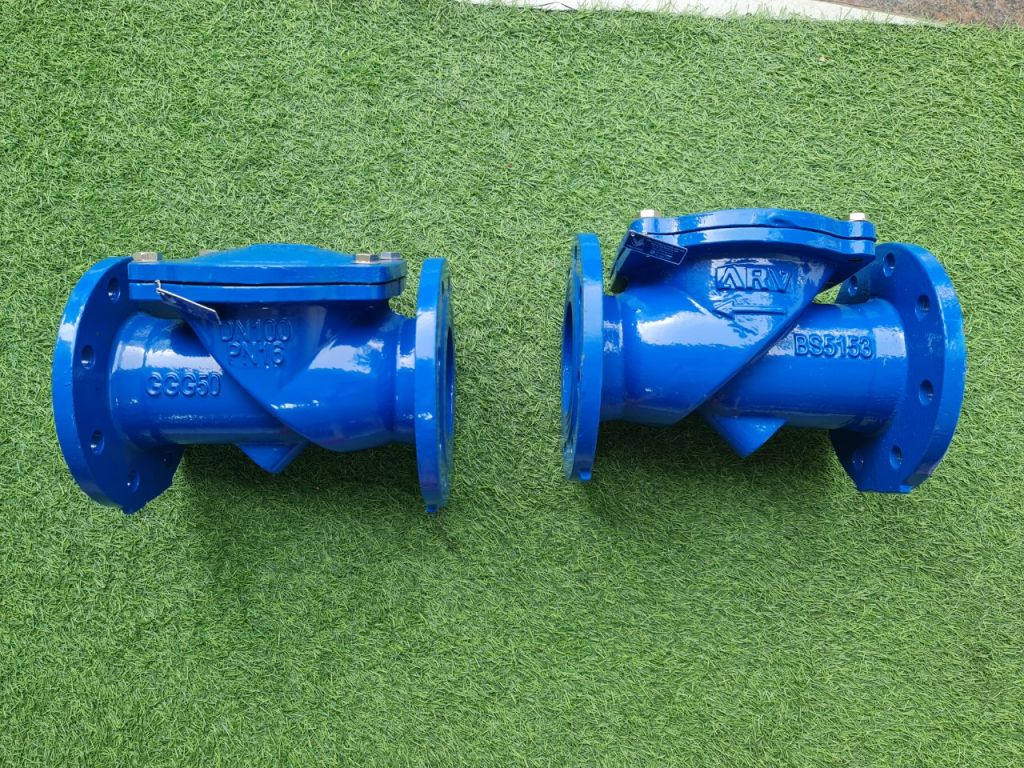

Van một chiều lá lật ARV AFC 200 là loại van được thiết kế để ngăn chặn dòng chảy ngược một cách tự động trong hệ thống đường ống. Khi có dòng chảy thuận, áp lực của chất lỏng sẽ đẩy đĩa van mở ra hoàn toàn (100%), cho phép lưu thông tự do. Ngược lại, khi có sự thay đổi hướng dòng chảy hoặc áp lực giảm, trọng lực và áp lực ngược sẽ tác động lên đĩa van, khiến nó đóng lại và ngăn chặn dòng chảy ngược hiệu quả. Thiết kế lá lật với trục xoay và đĩa được phủ cao su mang lại khả năng đóng kín tốt.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tiêu chuẩn Thiết kế | EN 12234 / EN 16767 |
| Tiêu chuẩn Kết nối (Mặt bích) | EN 1092-2 / ISO 7005-2 |
| Tiêu chuẩn Khoảng cách 2 mặt bích (Face to Face) | EN 558, BS 5153 |
| Tiêu chuẩn Đánh dấu | EN 19 |
| Tiêu chuẩn Kiểm tra | EN 12266-1 |
| Lớp phủ Chống ăn mòn | Sơn bột Epoxy tĩnh điện |
| Kích thước danh nghĩa (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Áp suất danh nghĩa (PN) | PN 16 |
| Nhiệt độ hoạt động tối đa | 80°C |
| Vật liệu Thân van (Body) | Gang cầu EN-GJS-500 / GGG50 |
| Vật liệu Nắp chụp (Bonnet) | Gang cầu EN-GJS-500 / GGG50 |
| Vật liệu Đĩa van (Disc) | Cao su tự nhiên, EPDM, NBR |
| Vật liệu Trục van (Stem) | Thép không gỉ (Stainless Steel) |
| Vật liệu Chốt (Pin) | Thép không gỉ (Stainless Steel) |
| Vật liệu Đai ốc (Nut) | Thép (Steel) |
| Vật liệu Cánh tay đòn (Pocker Arm) | Gang cầu EN-GJS-500 / GGG50 |
| Vật liệu Gioăng làm kín (Sealing Gasket) | EPDM |
| Vật liệu Vòng đệm làm kín (Sealing Washer) | NBR |
| Áp suất Kiểm tra Thân van (Body/Shell Test) | 24 Bar |
| Áp suất Kiểm tra Mặt làm kín (Seat Test) | 17.6 Bar |
| Trọng lượng (Tham khảo) | DN50: 12.5 kg, DN100: 18 kg, DN200: 29.5 kg, DN300: 41 kg |
| Chiều dài lắp đặt (Face to Face) | DN50: 165 mm, DN100: 220 mm, DN200: 340 mm, DN300: 460 mm |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Ngăn chặn dòng chảy ngược hiệu quả: Cơ chế lá lật tự động đóng kín khi không có dòng chảy thuận, bảo vệ thiết bị hạ nguồn.
- Hiệu suất cao: Đĩa mở hoàn toàn 100% khi có dòng chảy, giảm thiểu tổn thất áp suất và tăng hiệu quả năng lượng.
- Vật liệu bền bỉ: Thân van và nắp chụp bằng gang cầu EN-GJS-500 có độ bền cơ học và khả năng chống ăn mòn tốt. Các bộ phận tiếp xúc trực tiếp với lưu chất như trục, chốt làm bằng thép không gỉ, đảm bảo tuổi thọ.
- Làm kín tốt: Đĩa van phủ cao su (EPDM, NBR) kết hợp với bề mặt kim loại tạo ra khả năng làm kín tốt, giảm thiểu rò rỉ.
- Lắp đặt linh hoạt: Có thể lắp đặt ở cả phương ngang và phương thẳng đứng (với chiều dòng chảy hướng lên).
- Bảo trì dễ dàng: Thiết kế cho phép tiếp cận từ phía trên để tháo rời nắp chụp, trục và đĩa van, thuận tiện cho việc kiểm tra và sửa chữa mà không cần tháo toàn bộ van khỏi đường ống.
- Chống ăn mòn tốt: Lớp sơn bột Epoxy tĩnh điện bên ngoài bảo vệ van khỏi tác động của môi trường.
- Giảm thiểu rò rỉ trục: Thiết kế "Zero stem leakage" giúp giảm hao hụt lưu chất và tuân thủ các quy định về môi trường.
Nhược điểm:
- Giới hạn nhiệt độ: Nhiệt độ hoạt động tối đa 80°C có thể hạn chế ứng dụng trong các hệ thống có nhiệt độ cao hơn.
- Nguy cơ kẹt đĩa: Trong các hệ thống có nhiều cặn bẩn hoặc vật thể lạ, có khả năng đĩa van bị kẹt, ảnh hưởng đến khả năng đóng/mở.
- Yêu cầu về dòng chảy: Cần có một lưu lượng tối thiểu để đảm bảo đĩa van mở hoàn toàn, nếu lưu lượng quá thấp có thể không đạt hiệu quả tối ưu.
- Độ nhạy với áp suất ngược: Mặc dù có khả năng ngăn dòng chảy ngược, nhưng trong trường hợp áp suất ngược tăng đột ngột và mạnh, có thể gây ra tiếng ồn hoặc va đập mạnh vào đĩa van.
Các vấn đề kỹ thuật thường gặp và cách giải quyết:
- Vấn đề: Đĩa van không đóng kín hoàn toàn, gây rò rỉ.
Giải pháp: Kiểm tra bề mặt làm kín của đĩa và seat, làm sạch cặn bẩn, kiểm tra độ đàn hồi của lớp phủ cao su. Nếu hỏng hóc nghiêm trọng, cần thay thế đĩa van hoặc gioăng làm kín. - Vấn đề: Đĩa van bị kẹt, không mở hoặc đóng được.
Giải pháp: Kiểm tra trục van, chốt và các bộ phận chuyển động xem có bị cong vênh, kẹt do cặn bẩn hay vật thể lạ không. Vệ sinh, bôi trơn nếu cần. - Vấn đề: Tiếng ồn khi van đóng/mở.
Giải pháp: Đảm bảo lưu lượng đủ lớn để đĩa van mở mượt mà. Kiểm tra áp suất ngược có quá cao hay không. Có thể xem xét lắp đặt van giảm chấn hoặc điều chỉnh hệ thống để giảm áp lực đột ngột.
Ứng dụng thực tế
Van một chiều lá lật ARV AFC 200 được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau, bao gồm:
- Hệ thống cấp thoát nước: Nhà máy xử lý nước, trạm bơm, bể chứa, mạng lưới phân phối nước sạch và nước thải.
- Hệ thống công nghiệp: Nhà máy điện, nhà máy hóa chất, nhà máy lọc dầu, nhà máy thực phẩm và đồ uống.
- Ứng dụng hàng hải: Hệ thống nước biển, hệ thống bơm trên tàu thuyền.
- Hệ thống tuần hoàn nước: Các hệ thống làm mát, hệ thống sưởi ấm.
- Đường ống dẫn dầu, khí: Trong các ứng dụng không yêu cầu áp suất quá cao hoặc nhiệt độ khắc nghiệt.
- Lắp đặt trong các buồng bơm hoặc giếng bơm để ngăn nước chảy ngược về khi máy bơm dừng hoạt động.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra van trước khi lắp đặt: Đảm bảo van không bị hư hại trong quá trình vận chuyển, vật liệu bên trong sạch sẽ.
- Xác định chiều dòng chảy: Đảm bảo chiều lắp đặt van phù hợp với chiều dòng chảy của lưu chất. Van AFC 200 có thể lắp đứng (lưu chất đi lên) hoặc nằm ngang.
- Chuẩn bị đường ống: Làm sạch hai đầu mặt bích của đường ống, loại bỏ bụi bẩn, gờ sắc.
- Sử dụng gioăng làm kín: Đặt gioăng làm kín (EPDM hoặc NBR tùy theo loại lưu chất và nhiệt độ) vào giữa mặt bích van và mặt bích đường ống.
- Kết nối mặt bích: Đặt van vào vị trí, căn chỉnh các lỗ bulong. Lắp bulong và đai ốc theo tiêu chuẩn, xiết đều và đối xứng theo hình sao để đảm bảo áp lực ép đồng đều lên gioăng làm kín.
- Kiểm tra kết nối: Đảm bảo các kết nối chắc chắn, không có khe hở.
Vận hành:
- Mở van từ từ: Khi khởi động hệ thống, mở van điều khiển lưu lượng từ từ để cho phép lưu chất chảy vào van.
- Quan sát hoạt động: Theo dõi hoạt động của van, đảm bảo đĩa van mở và đóng trơn tru, không có tiếng động bất thường.
- Kiểm tra rò rỉ: Sau khi hệ thống hoạt động ổn định, kiểm tra các điểm kết nối mặt bích để phát hiện sớm các dấu hiệu rò rỉ.
Lưu ý kỹ thuật quan trọng:
- Không vận hành van khi đường ống bị khô hoặc không có lưu chất.
- Tránh lắp đặt van ở những vị trí có dòng chảy xoáy mạnh hoặc có nhiều cặn bẩn.
- Đảm bảo áp suất vận hành không vượt quá áp suất danh nghĩa PN16.
- Trong trường hợp lắp đặt đứng, chiều dòng chảy PHẢI đi từ dưới lên trên.
Bảo trì & Xử lý sự cố
Kiểm tra định kỳ và bảo dưỡng phòng ngừa
Để đảm bảo tuổi thọ và hiệu suất hoạt động của van một chiều lá lật ARV AFC 200, cần thực hiện kiểm tra định kỳ theo tần suất khuyến cáo của nhà sản xuất hoặc dựa trên điều kiện vận hành thực tế của hệ thống:
- Hàng tháng: Kiểm tra trực quan bên ngoài van, các điểm kết nối mặt bích xem có dấu hiệu ăn mòn, rò rỉ hoặc hư hỏng cơ học không.
- Hàng quý: Thực hiện kiểm tra hoạt động của đĩa van bằng cách quan sát sự đóng/mở khi có sự thay đổi áp lực hoặc dòng chảy. Lắng nghe tiếng động bất thường.
- Hàng năm: Nếu có thể, thực hiện kiểm tra sâu hơn bằng cách tháo nắp chụp để kiểm tra tình trạng của đĩa van, trục, chốt và bề mặt làm kín. Vệ sinh các bộ phận nếu cần thiết.
Xử lý các sự cố thường gặp
Sự cố: Rò rỉ tại mặt làm kín của đĩa van.
- Nguyên nhân có thể: Bụi bẩn, cặn bám trên bề mặt làm kín; Lớp phủ cao su trên đĩa bị mòn, nứt hoặc phồng rộp; Trục van hoặc chốt bị lệch gây áp lực không đều lên đĩa.
- Biện pháp khắc phục:
- Tháo nắp chụp và vệ sinh kỹ lưỡng bề mặt đĩa van và seat bằng dung môi phù hợp hoặc nước sạch.
- Kiểm tra độ đàn hồi và tình trạng của lớp phủ cao su. Nếu có dấu hiệu hư hỏng, cần thay thế đĩa van hoặc gioăng làm kín.
- Kiểm tra độ thẳng của trục và chốt, đảm bảo chúng không bị cong vênh hoặc kẹt.
Sự cố: Van không đóng hoàn toàn, dòng chảy ngược vẫn xảy ra.
- Nguyên nhân có thể: Đĩa van bị kẹt do cặn bẩn, vật thể lạ hoặc biến dạng; Trục hoặc chốt bị ăn mòn, gây cản trở chuyển động của đĩa; Áp lực dòng chảy ngược không đủ mạnh để đóng đĩa.
- Biện pháp khắc phục:
- Kiểm tra và loại bỏ các vật thể lạ hoặc cặn bẩn gây cản trở chuyển động của đĩa.
- Kiểm tra tình trạng ăn mòn của trục và chốt. Vệ sinh, làm sạch và bôi trơn nếu cần. Nếu ăn mòn nặng, cần thay thế.
- Đảm bảo áp lực dòng chảy ngược đủ lớn để kích hoạt cơ chế đóng van.
Sự cố: Van phát ra tiếng ồn lớn hoặc rung lắc khi hoạt động.
- Nguyên nhân có thể: Dòng chảy vào van quá mạnh hoặc quá yếu gây ra hiện tượng đóng/mở không ổn định; Áp lực ngược tác động đột ngột; Lắp đặt sai vị trí hoặc có vật thể lạ trong đường ống.
- Biện pháp khắc phục:
- Điều chỉnh lưu lượng hoặc áp suất hệ thống để đảm bảo van hoạt động trong dải tối ưu.
- Kiểm tra và loại bỏ các vật thể lạ trong đường ống.
- Kiểm tra lại hướng lắp đặt van và độ chắc chắn của các kết nối.
Phân tích so sánh kỹ thuật: Van một chiều lá lật ARV AFC 200 và Van một chiều cánh bướm (Wafer Check Valve)
Van một chiều lá lật ARV AFC 200 và van một chiều cánh bướm (Wafer Check Valve) đều có chức năng ngăn chặn dòng chảy ngược, nhưng chúng có những đặc điểm kỹ thuật và phạm vi ứng dụng khác nhau.
| Tiêu chí | Van một chiều lá lật ARV AFC 200 | Van một chiều cánh bướm (Wafer Check Valve) |
|---|---|---|
| Nguyên lý hoạt động | Đĩa van xoay quanh một trục bản lề, mở hoàn toàn khi có dòng chảy thuận. | Một hoặc hai cánh (lưỡi gà) đóng mở dựa trên sự chênh lệch áp suất, thường là dạng lò xo hoặc chỉ dựa vào trọng lực. |
| Vật liệu | Thân gang cầu, đĩa phủ cao su, trục thép không gỉ. Phù hợp với nước, nước thải, hóa chất nhẹ. | Thân gang, thép không gỉ, nhựa. Đĩa có thể bằng kim loại, cao su hoặc composite. Đa dạng vật liệu hơn. |
| Khả năng làm kín | Tốt nhờ đĩa phủ cao su và bề mặt làm kín kim loại-kim loại. | Thay đổi tùy thuộc vào thiết kế (một cánh hay hai cánh) và vật liệu làm kín. Có thể có rò rỉ nhẹ ở một số loại. |
| Tổn thất áp suất | Thấp khi mở hoàn toàn (100% lưu thông). | Thường thấp hơn van lá lật, đặc biệt là loại hai cánh. |
| Lắp đặt | Linh hoạt (ngang, đứng). Dễ dàng bảo trì từ phía trên. | Thường yêu cầu lắp đặt theo phương ngang hoặc đứng với chiều dòng chảy lên. Ít khả năng bảo trì từ phía trên. |
| Kích thước & Trọng lượng | Tương đối lớn và nặng hơn so với van cánh bướm cùng DN. | Nhỏ gọn, nhẹ, dễ lắp đặt giữa hai mặt bích. |
| Ứng dụng chính | Cấp thoát nước, trạm bơm, hệ thống nước thải, công nghiệp. | Hệ thống HVAC, hệ thống bơm, đường ống công nghiệp, nơi cần tiết kiệm không gian. |
| Độ bền cơ học | Tốt, gang cầu chịu được va đập. | Phụ thuộc vào vật liệu thân và cánh. Thép không gỉ có độ bền cao. |
| Nhược điểm kỹ thuật | Giới hạn nhiệt độ, có thể bị ảnh hưởng bởi cặn bẩn. | Khả năng làm kín có thể không tuyệt đối với một số loại, khó bảo trì. |
Kết luận so sánh: Van một chiều lá lật ARV AFC 200 nổi bật với khả năng làm kín tốt, độ bền cao và thiết kế cho phép bảo trì dễ dàng, đặc biệt phù hợp cho các ứng dụng nước và nước thải. Trong khi đó, van một chiều cánh bướm thường được ưa chuộng hơn ở những nơi yêu cầu kích thước nhỏ gọn, trọng lượng nhẹ và tổn thất áp suất cực thấp, đặc biệt là các hệ thống HVAC hoặc đường ống công nghiệp nơi không gian hạn chế.
Để được tư vấn chi tiết về giải pháp van công nghiệp phù hợp với yêu cầu kỹ thuật cụ thể của dự án, vui lòng liên hệ Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) qua email: [email protected] hoặc Hotline: 09.1800.6799.
