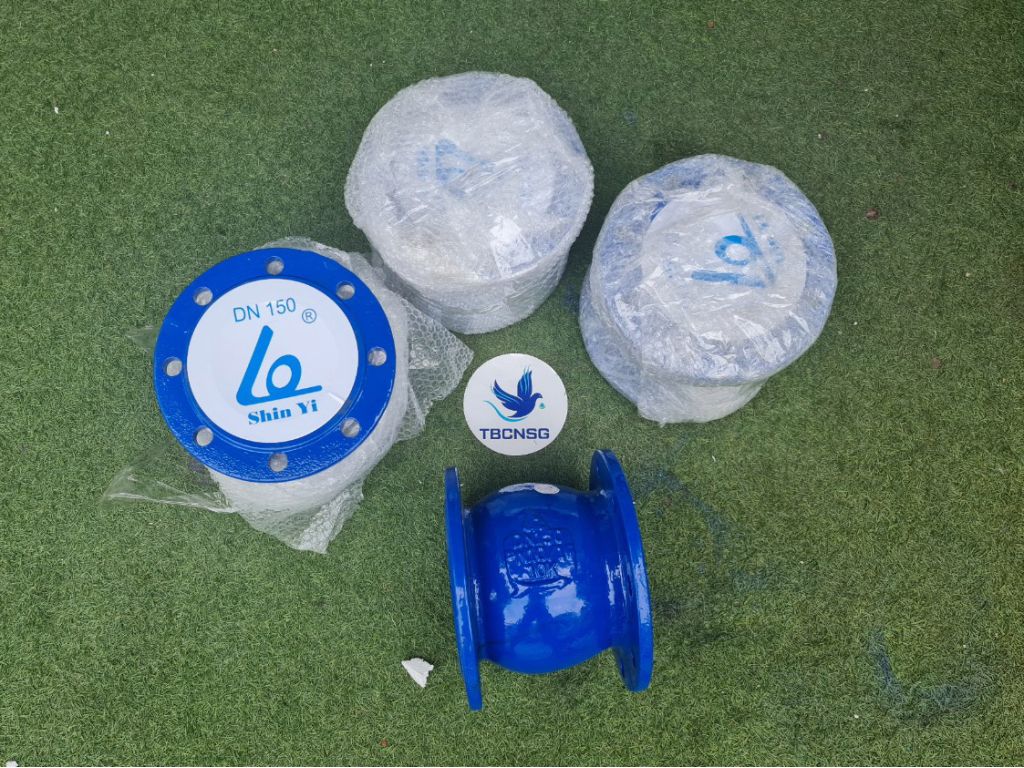

Van một chiều lò xo ShinYi SCVX là dòng van một chiều dạng mặt bích được sử dụng để kiểm soát hướng chuyển động của lưu chất trên đường ống. Van cho phép nước hoặc chất lỏng đi qua theo một chiều và tự động đóng lại khi dòng chảy đảo chiều, qua đó hạn chế hiện tượng chảy ngược trong hệ thống.
Với thiết kế sử dụng cơ cấu đĩa van kết hợp lò xo đàn hồi, van 1 chiều lò xo ShinYi có khả năng đóng nhanh, kích thước tương đối gọn và phù hợp với nhiều hệ thống cấp nước, trạm bơm, hệ thống PCCC, HVAC, cấp thoát nước và đường ống công nghiệp.
TBCNSG cung cấp các dòng van một chiều ShinYi SCVX với nhiều kích thước và cấp áp lực, đáp ứng nhu cầu sử dụng cho công trình dân dụng, thương mại, nhà máy và hệ thống cơ điện.
Van một chiều lò xo ShinYi, còn được gọi là Spring Check Valve, là thiết bị van công nghiệp có nhiệm vụ kiểm soát dòng chảy theo một hướng. Không giống van khóa thông thường, van một chiều không cần người vận hành đóng mở bằng tay mà hoạt động tự động dựa trên áp lực của dòng lưu chất và lực đàn hồi của lò xo.
Khi lưu chất đi đúng chiều, áp lực dòng chảy tác động lên đĩa van làm đĩa dịch chuyển khỏi vị trí đóng và mở đường cho lưu chất đi qua. Khi bơm dừng hoặc dòng chảy có xu hướng đảo chiều, lò xo đẩy đĩa van trở lại vị trí đóng, hạn chế lưu chất chảy ngược về phía trước nguồn.
Nhờ cơ chế này, van một chiều lò xo mặt bích ShinYi thường được lắp phía sau máy bơm, trên đường ống cấp nước, hệ thống PCCC, trạm bơm và nhiều hệ thống đường ống công nghiệp khác.
Dưới đây là các thông số kỹ thuật cơ bản thường được sử dụng để lựa chọn dòng van một chiều ShinYi SCVX. Khi đặt hàng cho dự án, cần đối chiếu catalogue và thông số của đúng kích thước, cấp áp lực trước khi lắp đặt.
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | SCVX |
| Loại van | Van một chiều lò xo, kết nối mặt bích |
| Kích thước | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Tiêu chuẩn thiết kế | BS EN 1074-3 |
| Tiêu chuẩn mặt bích | BS 4504 / DIN 2632 / DIN 2633 |
| Cấp áp lực | PN10, PN16, PN25 |
| Nhiệt độ môi chất | Khoảng -10°C đến 80°C, tùy cấu hình và điều kiện sử dụng |
| Thân van | Gang cầu |
| Đĩa van | Gang cầu bọc cao su |
| Vật liệu gioăng | EPDM, tùy cấu hình sản phẩm |
| Lò xo | Inox, tùy cấu hình sản phẩm |
| Kết nối | Mặt bích |
| Sơn bảo vệ | Sơn Epoxy chống ăn mòn |
Để lựa chọn đúng van một chiều lò xo ShinYi SCVX, khách hàng nên xác định tối thiểu các thông tin gồm đường kính danh nghĩa DN, áp suất làm việc PN, môi chất, nhiệt độ làm việc và tiêu chuẩn mặt bích của đường ống.
Van một chiều lò xo ShinYi có cấu tạo tương đối đơn giản, gồm thân van, đĩa van, lò xo, trục và các bộ phận dẫn hướng, làm kín. Cơ cấu này giúp van có thể tự động đóng mở theo sự thay đổi của áp lực dòng chảy.
Thân van là phần vỏ chịu áp lực chính, được chế tạo từ gang cầu nhằm đảm bảo độ bền cơ học và khả năng làm việc ổn định trên hệ thống đường ống. Hai đầu thân van được thiết kế dạng mặt bích để kết nối với đường ống thông qua bu-lông và gioăng làm kín.
Đĩa van là bộ phận trực tiếp đóng mở dòng chảy. Đĩa thường được chế tạo từ vật liệu kim loại có độ bền phù hợp và được kết hợp với lớp cao su làm kín. Phần làm kín giúp hạn chế rò rỉ khi van chuyển sang trạng thái đóng.
Lò xo là bộ phận quan trọng tạo nên đặc tính của van 1 chiều lò xo ShinYi. Khi áp lực dòng chảy giảm, lực đàn hồi của lò xo đẩy đĩa van về vị trí đóng. Vật liệu lò xo cần có khả năng đàn hồi và chống ăn mòn phù hợp với môi trường làm việc.
Trục và cơ cấu dẫn hướng giúp đĩa van chuyển động đúng phương, hạn chế tình trạng lệch hoặc kẹt đĩa trong quá trình vận hành. Thiết kế dẫn hướng phù hợp cũng góp phần giúp van hoạt động ổn định trong thời gian dài.
Nguyên lý hoạt động của van một chiều lò xo SCVX dựa trên sự cân bằng giữa áp lực dòng chảy và lực đàn hồi của lò xo.
Khi máy bơm hoạt động và dòng nước di chuyển đúng theo chiều mũi tên trên thân van, áp lực của dòng chảy tác động lên đĩa van. Khi lực tác động đủ lớn để thắng lực đàn hồi của lò xo, đĩa van dịch chuyển khỏi vị trí đóng và tạo khoảng lưu thông cho nước đi qua.
Khi máy bơm dừng hoặc áp lực phía đầu vào giảm xuống, lực đẩy của dòng chảy không còn đủ để giữ đĩa van ở trạng thái mở. Lò xo đẩy đĩa van trở lại vị trí ban đầu, ép vào bề mặt làm kín và hạn chế dòng nước chảy ngược.
Cơ chế đóng tự động này đặc biệt hữu ích đối với hệ thống có máy bơm, bởi dòng chảy ngược sau khi bơm dừng có thể gây ảnh hưởng đến máy bơm, đường ống và các thiết bị được lắp đặt phía trước.
Van một chiều ShinYi SCVX được ứng dụng trong nhiều hệ thống đường ống cần kiểm soát hướng dòng chảy.
Cả van một chiều lò xo và van một chiều lá lật đều có nhiệm vụ ngăn dòng chảy ngược. Tuy nhiên, cấu tạo và đặc tính làm việc của hai loại van có sự khác biệt.
| Tiêu chí | Van một chiều lò xo ShinYi | Van một chiều lá lật |
|---|---|---|
| Cơ cấu đóng | Lò xo đàn hồi kết hợp đĩa van | Lá van xoay quanh trục bản lề |
| Khả năng đóng | Tự động nhờ lực lò xo | Phụ thuộc dòng chảy và trọng lượng lá van |
| Không gian lắp đặt | Tương đối gọn | Cần không gian phù hợp cho cơ cấu lá lật |
| Ứng dụng | Cấp nước, bơm, PCCC, HVAC và công nghiệp | Cấp nước, trạm bơm và đường ống công nghiệp |
| Kết nối | Mặt bích | Mặt bích hoặc các dạng kết nối khác tùy model |
Việc lựa chọn loại van nào không chỉ phụ thuộc vào kích thước đường ống mà còn liên quan đến lưu lượng, áp suất, hướng lắp đặt, đặc tính lưu chất và yêu cầu của hệ thống.
Giá van một chiều lò xo ShinYi phụ thuộc vào kích thước DN, cấp áp lực PN, tiêu chuẩn kết nối, số lượng đặt hàng và chính sách thương mại tại từng thời điểm. Vì vậy, giá bán thực tế có thể khác nhau giữa từng model và từng dự án.
| Kích thước | Cấp áp lực tham khảo | Giá bán |
|---|---|---|
| DN50 | PN10 / PN16 | Liên hệ báo giá |
| DN65 | PN10 / PN16 | Liên hệ báo giá |
| DN80 | PN10 / PN16 | Liên hệ báo giá |
| DN100 | PN10 / PN16 | Liên hệ báo giá |
| DN125 | PN10 / PN16 | Liên hệ báo giá |
| DN150 | PN10 / PN16 | Liên hệ báo giá |
| DN200 | PN10 / PN16 | Liên hệ báo giá |
| DN250 | PN10 / PN16 | Liên hệ báo giá |
| DN300 | PN10 / PN16 | Liên hệ báo giá |
Khách hàng cần báo giá van một chiều lò xo ShinYi SCVX vui lòng cung cấp kích thước DN, cấp áp lực PN, số lượng và yêu cầu về hồ sơ hàng hóa. TBCNSG sẽ tư vấn model phù hợp và báo giá theo nhu cầu thực tế.
Liên hệ nhận báo giá van một chiều lò xo ShinYi
Lắp đặt đúng kỹ thuật có vai trò quan trọng đối với khả năng vận hành và độ kín của van một chiều mặt bích ShinYi. Trước khi lắp đặt cần kiểm tra kích thước, cấp áp lực, tiêu chuẩn mặt bích và chiều dòng chảy.
Trên thân van có mũi tên thể hiện hướng dòng chảy. Khi lắp đặt, mũi tên phải cùng chiều với hướng lưu chất di chuyển trong đường ống. Lắp ngược chiều có thể khiến van không mở đúng nguyên lý và làm hệ thống không hoạt động bình thường.
Hai mặt bích của đường ống cần được căn chỉnh đồng tâm với mặt bích của van. Sử dụng gioăng phù hợp với kích thước và môi chất. Gioăng cần được đặt đúng vị trí để đảm bảo khả năng làm kín.
Các bu-lông mặt bích nên được siết theo phương pháp đối xứng và tăng lực từ từ. Không nên siết lệch một phía vì có thể gây biến dạng gioăng hoặc tạo lực không đều lên thân van.
Sau khi hoàn thành lắp đặt, cần kiểm tra độ kín của các mối nối và vận hành thử hệ thống. Nếu phát hiện rò rỉ, tiếng ồn bất thường hoặc hiện tượng van đóng mở không ổn định, cần dừng hệ thống để kiểm tra nguyên nhân.
Catalogue van một chiều lò xo ShinYi SCVX là tài liệu quan trọng để kiểm tra kích thước, cấu tạo, tiêu chuẩn kết nối và các thông số kỹ thuật của sản phẩm. Đối với các dự án cần hồ sơ kỹ thuật, khách hàng nên sử dụng catalogue tương ứng với đúng model và kích thước van.
TBCNSG hỗ trợ cung cấp tài liệu kỹ thuật và tư vấn lựa chọn van một chiều ShinYi SCVX theo yêu cầu của từng hệ thống. Khi cần hồ sơ cho dự án, khách hàng có thể liên hệ để được hỗ trợ kiểm tra và cung cấp tài liệu phù hợp.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp phục vụ hệ thống cấp nước, PCCC, cơ điện và các công trình công nghiệp.
Khi mua van một chiều lò xo ShinYi tại TBCNSG, khách hàng được hỗ trợ lựa chọn kích thước, cấp áp lực và cấu hình phù hợp với hệ thống. Đối với các đơn hàng dự án, số lượng lớn hoặc yêu cầu hồ sơ kỹ thuật, TBCNSG có thể tư vấn theo thông số thiết kế thực tế.
TBCNSG - Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện thoại: 09 1800 6799
Email: [email protected]
Liên hệ TBCNSG để nhận báo giá van một chiều lò xo ShinYi SCVX và tư vấn lựa chọn model phù hợp.
Van có thể được sử dụng trên đường ống nằm ngang và trong một số cấu hình có thể lắp trên đường ống đứng. Khi lắp đứng, cần đảm bảo hướng dòng chảy phù hợp với chiều hoạt động của van và yêu cầu kỹ thuật của nhà sản xuất. Trước khi thi công, nên kiểm tra tài liệu kỹ thuật của đúng model.
Có. Đây là chức năng chính của van. Khi dòng chảy giảm hoặc đảo chiều, lực đàn hồi của lò xo đưa đĩa van về trạng thái đóng nhằm hạn chế lưu chất quay ngược lại hệ thống.
Dòng SCVX có các kích thước phổ biến từ DN50 đến DN300, bao gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 và DN300. Tùy từng cấu hình, cấp áp lực và tiêu chuẩn kết nối cần kiểm tra theo catalogue sản phẩm.
Van có thể được ứng dụng trong hệ thống PCCC khi model được lựa chọn đáp ứng các yêu cầu kỹ thuật, áp suất, vật liệu và tiêu chuẩn của thiết kế hệ thống. Với dự án PCCC, nên cung cấp thông số thiết kế để đơn vị cung cấp kiểm tra model trước khi đặt hàng.
Khách hàng có thể liên hệ TBCNSG để được tư vấn van một chiều lò xo ShinYi SCVX theo kích thước DN, cấp áp lực PN và nhu cầu sử dụng. TBCNSG hỗ trợ báo giá, tư vấn kỹ thuật và cung cấp hồ sơ sản phẩm theo yêu cầu.
