Van một chiều là một trong những thiết bị cơ khí quan trọng nhất trong mọi hệ thống đường ống công nghiệp và dân dụng. Trong kỹ thuật, thiết bị này được gọi bằng tiếng Anh là Check Valve. Tại thị trường châu Á, các kỹ sư Trung Quốc thường gọi là 止回阀 (Zhǐ huí fá), trong khi tài liệu kỹ thuật Nhật Bản sử dụng thuật ngữ 逆止弁 (Gyaku-shiben). Tại Việt Nam, tùy vào vùng miền và thói quen kỹ thuật, thiết bị còn được gọi là van chống chảy ngược, van một chiều lá lật hoặc van một chiều lò xo.
Vai trò cốt lõi của thiết bị này là chỉ cho phép lưu chất (chất lỏng hoặc chất khí) đi qua theo một hướng duy nhất và tự động ngăn chặn dòng chảy theo hướng ngược lại. Sự hiện diện của thiết bị giúp bảo vệ các thiết bị đắt tiền phía trước như máy bơm, máy nén khí hoặc các bình chứa khỏi hiện tượng búa nước và hư hỏng do dòng chảy ngược gây ra. Phạm vi ứng dụng của sản phẩm trải dài từ hệ thống cấp thoát nước tòa nhà đến các nhà máy hóa chất, lọc dầu và nhiệt điện.
Cấu tạo chi tiết của van một chiều
Mặc dù có nhiều biến thể về hình dáng, nhưng về cơ bản, cấu tạo của một thiết bị van một chiều tiêu chuẩn bao gồm các bộ phận chính sau:
- Thân van (Body): Là phần bao bọc bên ngoài, chịu áp lực chính của hệ thống. Vật liệu chế tạo thường là gang (Cast Iron), thép (Carbon Steel), inox (Stainless Steel) hoặc đồng (Bronze). Việc lựa chọn vật liệu phụ thuộc hoàn toàn vào tính chất hóa học của lưu chất và nhiệt độ vận hành.
- Bộ phận đóng ngắt (Disc/Flap): Đây là bộ phận quan trọng nhất, có nhiệm vụ ngăn chặn hoặc cho phép dòng chảy đi qua. Nó có thể là dạng đĩa tròn, dạng lá lật hoặc dạng bi tùy theo thiết kế cụ thể.
- Trục van và bản lề (Hinge/Pin): Đối với dòng lá lật, trục là điểm tựa để đĩa van xoay quanh. Bộ phận này thường được làm bằng thép không gỉ cường độ cao để chống mài mòn.
- Bộ phận trợ lực (Spring): Thường xuất hiện trong các dòng van lò xo hoặc van cánh bướm, giúp đĩa van trở về vị trí đóng nhanh chóng khi áp suất dòng chảy giảm xuống.
- Đệm làm kín (Seat/Gasket): Đảm bảo độ kín khít tuyệt đối khi van ở trạng thái đóng. Vật liệu phổ biến là cao su EPDM, NBR hoặc các loại vật liệu chịu nhiệt như PTFE (Teflon) và Viton.
Các thiết bị này thường được chế tạo theo các tiêu chuẩn quốc tế nghiêm ngặt như ASME B16.34 (cho van thép), API 594 hoặc các tiêu chuẩn mặt bích JIS, DIN, BS để đảm bảo tính đồng bộ khi lắp đặt vào hệ thống.
Nguyên lý hoạt động của thiết bị
Nguyên lý vận hành của thiết bị dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra. Cơ chế này hoàn toàn tự động, không cần sự can thiệp của con người hay nguồn năng lượng bên ngoài (điện, khí nén).
Trạng thái mở: Khi dòng lưu chất đi vào theo đúng chiều mũi tên ký hiệu trên thân van, áp lực của dòng chảy sẽ thắng được trọng lượng của đĩa van hoặc lực nén của lò xo. Lúc này, đĩa van bị đẩy ra khỏi vị trí đệm làm kín, tạo khoảng trống cho lưu chất đi qua.
Trạng thái đóng: Khi máy bơm ngừng hoạt động hoặc có sự sụt giảm áp suất đột ngột ở phía đầu vào, dòng lưu chất có xu hướng chảy ngược lại. Lúc này, dưới tác động của trọng lực hoặc lực đàn hồi của lò xo, cộng với áp lực ngược của chính dòng lưu chất, đĩa van sẽ bị đẩy chặt vào ghế van. Quá trình này diễn ra tức thì, ngăn chặn hoàn toàn dòng chảy ngược.
Một yếu tố kỹ thuật quan trọng thường bị bỏ qua là "Áp suất mở" (Cracking Pressure). Đây là mức áp suất tối thiểu cần thiết để thắng được lực lò xo hoặc trọng lượng đĩa van nhằm bắt đầu cho dòng chảy đi qua. Nếu chọn van có áp suất mở quá cao cho hệ thống áp lực thấp, van sẽ không thể mở hoàn toàn, gây tổn thất áp suất lớn và giảm hiệu suất vận hành.

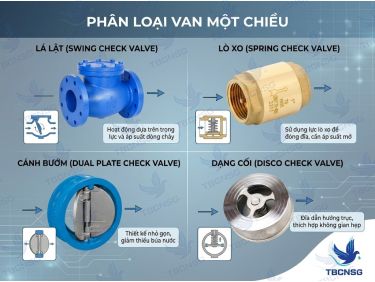

Phân loại các dòng van một chiều phổ biến
Để tối ưu hóa cho từng môi trường làm việc, các nhà sản xuất đã thiết kế nhiều biến thể khác nhau. Dưới đây là bảng so sánh các loại danh mục van một chiều phổ biến hiện nay:
| Loại van | Đặc điểm kết cấu | Ưu điểm nổi bật | Ứng dụng phù hợp |
|---|---|---|---|
| Lá lật (Swing Check) | Cánh van xoay quanh trục bản lề | Lưu lượng đi qua lớn, tổn thất áp suất thấp | Hệ thống cấp thoát nước, PCCC |
| Lò xo (Spring Check) | Đĩa van được hỗ trợ bởi lò xo | Lắp được đa hướng (đứng, ngang), đóng nhanh | Hệ thống bơm cao áp, chung cư |

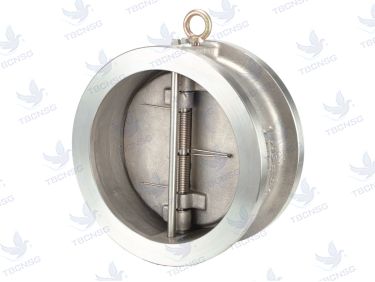

| Cánh bướm (Dual Plate) | Hai cánh van hình bán nguyệt | Kích thước gọn nhẹ, giảm thiểu búa nước | Hệ thống có không gian lắp đặt hẹp |
| Dạng cối (Lift Check) | Đĩa van di chuyển lên xuống theo trục đứng | Độ kín khít cực cao | Hệ thống hơi nóng (Steam), khí nén |
Hướng dẫn lựa chọn thiết bị phù hợp
Việc lựa chọn đúng thông số kỹ thuật van một chiều không chỉ đảm bảo an toàn mà còn kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Các tiêu chí cần xem xét bao gồm:
- Áp suất làm việc: Cần xác định áp suất danh định (PN10, PN16, PN25) hoặc Class (150, 300, 600) để tránh tình trạng nứt vỡ thân van.
- Nhiệt độ môi trường: Lưu chất là nước lạnh, nước nóng hay hơi nóng? Điều này quyết định vật liệu thân van và gioăng làm kín (EPDM chịu đến 120°C, PTFE chịu đến 200°C).
- Kiểu kết nối: Với đường ống nhỏ (DN15-DN50) thường dùng nối ren. Đường ống lớn (trên DN50) ưu tiên dùng mặt bích hoặc dạng kẹp (Wafer) để tiết kiệm không gian.
- Vị trí lắp đặt: Nếu lắp trên đường ống đứng, bắt buộc phải dùng dòng lò xo hoặc dòng có đối trọng để đảm bảo van đóng kín khi ngắt dòng.
Kinh nghiệm thực tế từ các dự án tại khu công nghiệp ở Bình Dương và TP.HCM cho thấy, sai lầm phổ biến nhất là lắp đặt van một chiều lá lật trên đường ống đứng có dòng chảy hướng xuống. Trong trường hợp này, trọng lực luôn giữ cho lá lật ở trạng thái mở, khiến van mất hoàn toàn tác dụng ngăn dòng chảy ngược.
Các lỗi thường gặp và cách xử lý trong vận hành
Trong quá trình vận hành lâu dài, thiết bị có thể gặp phải một số sự cố kỹ thuật sau:
- Hiện tượng búa nước (Water Hammer): Xảy ra khi van đóng quá đột ngột tạo ra sóng áp suất va đập mạnh vào thành ống. Giải pháp là sử dụng van một chiều cánh bướm hoặc van có bộ giảm chấn thủy lực.
- Rò rỉ ngược (Backflow Leakage): Do bề mặt đệm làm kín bị bám cặn bẩn hoặc bị mài mòn. Cần tháo van để vệ sinh bề mặt ghế van hoặc thay thế gioăng mới.
- Kẹt cánh van: Thường gặp trong môi trường nước thải có chứa rác hoặc tạp chất rắn. Cần lắp thêm y lọc (Y-Strainer) phía trước để bảo vệ van.
- Tiếng ồn và rung lắc: Do dòng chảy không ổn định hoặc chọn kích cỡ van quá lớn so với lưu lượng thực tế. Cần tính toán lại vận tốc dòng chảy để chọn size van phù hợp.
Hướng dẫn lắp đặt và bảo dưỡng định kỳ
Để thiết bị van một chiều chính hãng hoạt động ổn định, quy trình lắp đặt cần tuân thủ các bước:
- Kiểm tra chiều mũi tên đúc nổi trên thân van để đảm bảo lắp đúng chiều dòng chảy.
- Khoảng cách lắp đặt tối thiểu giữa van và máy bơm hoặc các đoạn co cút nên gấp 5 lần đường kính ống để dòng chảy ổn định trước khi đi qua van.
- Đối với van mặt bích, cần siết ốc đối xứng để tránh làm biến dạng mặt bích hoặc gây ứng suất dư lên thân van.
Về bảo dưỡng, nên thực hiện kiểm tra định kỳ 6-12 tháng một lần. Kiểm tra độ linh hoạt của đĩa van, độ đàn hồi của lò xo và tình trạng của lớp lót làm kín. Việc bảo trì thường xuyên giúp tránh được các sự cố dừng máy đột ngột, gây thiệt hại kinh tế cho nhà máy.
Bảng tổng hợp so sánh các dòng sản phẩm
| Tiêu chí | Van một chiều Inox | Van một chiều Gang | Van một chiều Đồng |
|---|---|---|---|
| Khả năng chống ăn mòn | Rất cao (Hóa chất, nước biển) | Trung bình (Nước sạch, PCCC) | Khá (Hơi nóng, nước sạch) |
| Khả năng chịu nhiệt | Lên đến 400°C | Dưới 200°C | Dưới 150°C |
| Giá thành tương đối | Cao nhất | Thấp nhất | Trung bình |
| Ứng dụng điển hình | Thực phẩm, dược phẩm | Hạ tầng nước, tòa nhà | Hệ thống dân dụng, khí nén |
Câu hỏi thường gặp (FAQ)
Check Valve là gì?
Có thể lắp van một chiều lá lật theo chiều đứng không?
Tại sao van một chiều phát ra tiếng kêu "cạch cạch"?
Van một chiều có cần bảo trì không?
Làm sao để biết chiều lắp đặt đúng của van?
Sự khác biệt giữa van một chiều lò xo và lá lật là gì?
Tại sao nên dùng van một chiều cho máy bơm?
Kết luận
Việc hiểu rõ bản chất và cách vận hành của các dòng van một chiều công nghiệp là yếu tố then chốt để xây dựng một hệ thống đường ống an toàn và hiệu quả. Một thiết bị phù hợp không chỉ giúp bảo vệ tài sản mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp. Hy vọng những chia sẻ kỹ thuật trên đây sẽ giúp bạn có cái nhìn tổng quan và chính xác nhất khi lựa chọn thiết bị cho công trình của mình.
