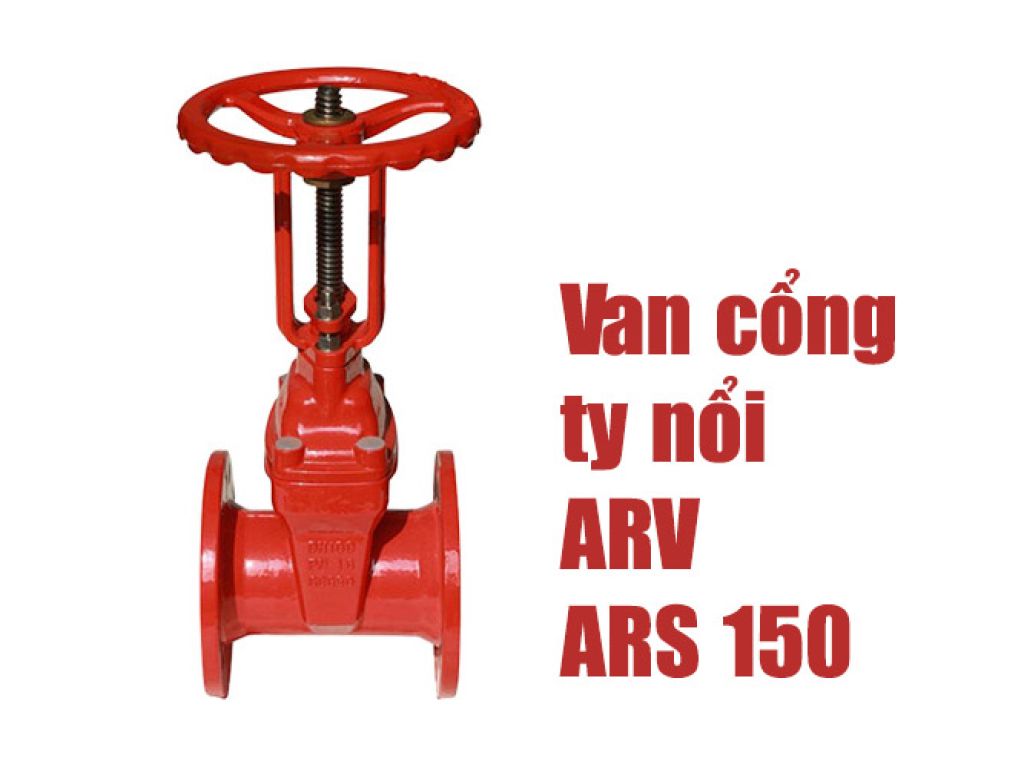

Van cổng ty nổi OS&Y, đĩa bọc cao su ARV ARS 150

Van cổng ARV ARS 150 là loại van ty nổi kiểu OS&Y (Outside Screw & Yoke) với đĩa van được bọc cao su EPDM. Thiết kế ty nổi giúp người vận hành dễ dàng quan sát trạng thái đóng/mở của van thông qua vị trí của ty van. Nguyên lý hoạt động dựa trên việc nâng lên hoặc hạ xuống đĩa van bằng cơ cấu ren xoay, cho phép điều chỉnh hoặc ngắt hoàn toàn dòng chảy. Kiểu OS&Y giúp trục van không tiếp xúc trực tiếp với lưu chất, hạn chế ăn mòn và dễ dàng bôi trơn, bảo trì.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm:

• Khả năng giám sát trạng thái: Kiểu OS&Y cho phép quan sát nhanh chóng trạng thái đóng/mở van, đặc biệt quan trọng trong các hệ thống PCCC và tự động hóa. Phiên bản tích hợp tín hiệu giám sát cung cấp phản hồi điện tử chính xác.
• Giảm tổn thất áp suất: Thiết kế lỗ van đường kính đầy đủ (Full bore) tối thiểu hóa trở lực, duy trì lưu lượng và hiệu suất hệ thống.
• Độ kín tuyệt đối: Đĩa van bọc cao su EPDM kết hợp với bề mặt đĩa và thân van được phủ Epoxy đảm bảo độ kín 100% khi đóng, ngăn ngừa rò rỉ.
• Vận hành nhẹ nhàng: Vật liệu ổ trục và đai ốc trục bằng đồng giúp giảm mô-men xoắn cần thiết để đóng/mở van, kéo dài tuổi thọ của bộ truyền động và giảm hao mòn.
• Chống ăn mòn hiệu quả: Lớp phủ Epoxy liên kết nhiệt dày tối thiểu 300 micron trên toàn bộ bề mặt trong và ngoài thân van cung cấp khả năng chống ăn mòn vượt trội, kéo dài tuổi thọ trong môi trường khắc nghiệt.
• Vật liệu nhẹ và bền: Thân và nắp van bằng gang dẻo có trọng lượng nhẹ hơn gang xám nhưng vẫn đảm bảo độ bền cơ học cao.
• Tuổi thọ cao: Thiết kế tối ưu cho mô-men xoắn thấp và vật liệu chống ăn mòn góp phần nâng cao tuổi thọ hoạt động.

Nhược điểm:

• Chỉ dùng cho đóng/mở hoàn toàn: Van cổng không phù hợp cho việc điều chỉnh lưu lượng (throttling) vì có thể gây ra hiện tượng rung động, ăn mòn và giảm tuổi thọ đĩa van. Vận hành ở vị trí đóng/mở một phần có thể làm hỏng lớp bọc cao su.
• Tốc độ đóng/mở chậm: Do cơ chế ren xoay, thời gian để đóng hoặc mở hoàn toàn van có thể lâu hơn so với các loại van bi hoặc van bướm, điều này cần được cân nhắc trong các ứng dụng yêu cầu phản ứng nhanh.
• Giới hạn nhiệt độ: Phiên bản bọc EPDM có giới hạn nhiệt độ hoạt động tối đa là 80°C. Đối với các ứng dụng nhiệt độ cao hơn, cần xem xét các vật liệu gioăng khác (ví dụ: NBR, Viton) hoặc các dòng van khác.
• Kích thước lớn và trọng lượng: Với các kích thước DN lớn, van cổng có thể chiếm không gian đáng kể và yêu cầu lực vận hành tương đối.

Vấn đề kỹ thuật thường gặp và cách giải quyết:

• Rò rỉ khi đóng: Nguyên nhân có thể do vật thể lạ kẹt giữa đĩa và thân van, hoặc đĩa/gioăng bị mòn/hư hỏng. Giải pháp: Vệ sinh van, kiểm tra và thay thế gioăng EPDM hoặc đĩa van nếu cần.
• Khó vận hành (kẹt ty): Có thể do ăn mòn, thiếu bôi trơn hoặc cặn bẩn tích tụ trên ty van. Giải pháp: Làm sạch ty van, bôi trơn định kỳ bằng mỡ chuyên dụng. Với kiểu OS&Y, việc bảo dưỡng ty van dễ dàng hơn.
• Hư hỏng lớp bọc cao su: Xảy ra khi vận hành ở vị trí đóng/mở một phần, tiếp xúc với hóa chất không tương thích hoặc nhiệt độ vượt quá giới hạn. Giải pháp: Tuân thủ nguyên tắc chỉ sử dụng van cho đóng/mở hoàn toàn, kiểm tra tương thích hóa chất và nhiệt độ.

Ứng dụng thực tế

Van cổng ARV ARS 150 được ứng dụng rộng rãi trong các hệ thống yêu cầu khóa dòng chảy tuyệt đối và giám sát trạng thái van:

• Hệ thống cấp thoát nước: Đường ống nước sạch, nước thải, hệ thống phân phối nước đô thị.
• Hệ thống Phòng cháy chữa cháy (PCCC): Van ngăn chặn, van báo động, van điều khiển trong các tòa nhà, khu công nghiệp, nhà máy. Khả năng giám sát vị trí van là yêu cầu bắt buộc.
• Nhà máy điện: Hệ thống nước làm mát, nước tuần hoàn.
• Công nghiệp hóa chất: Các ứng dụng không yêu cầu chống ăn mòn hóa chất mạnh.
• Hệ thống HVAC: Đường ống nước lạnh, nước nóng cho các tòa nhà thương mại và công nghiệp.
• Nông nghiệp: Hệ thống tưới tiêu.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Kiểm tra van: Trước khi lắp đặt, kiểm tra van xem có hư hỏng trong quá trình vận chuyển không. Đảm bảo van sạch sẽ bên trong.
2. Hướng dòng chảy: Van cổng có thể lắp đặt theo cả hai hướng dòng chảy. Tuy nhiên, nên lắp đặt sao cho ty van hướng lên trên để dễ dàng vận hành và bảo trì.
3. Kết nối mặt bích: Đảm bảo mặt bích của đường ống sạch sẽ và song song. Sử dụng gioăng mặt bích phù hợp với tiêu chuẩn kết nối. Siết bu lông theo trình tự chéo để đảm bảo áp lực đều lên gioăng.
4. Kiểm tra vị trí: Đảm bảo van được lắp đặt ở vị trí dễ tiếp cận để vận hành tay quay và bảo trì.

Vận hành:

1. Mở van: Xoay tay quay ngược chiều kim đồng hồ. Quan sát ty van nhô lên để xác nhận van đang mở.
2. Đóng van: Xoay tay quay theo chiều kim đồng hồ. Quan sát ty van hạ xuống để xác nhận van đang đóng.
3. Trạng thái hoạt động: Chỉ vận hành van ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Tránh dừng van ở vị trí trung gian trong thời gian dài.
4. Giám sát: Đối với phiên bản có tín hiệu giám sát, kết nối dây tín hiệu theo hướng dẫn của nhà sản xuất để tích hợp vào hệ thống điều khiển.

Bảo trì & xử lý sự cố

Bảo dưỡng định kỳ

Thực hiện kiểm tra và bảo dưỡng định kỳ 6 tháng/lần hoặc theo khuyến cáo của nhà sản xuất:

• Kiểm tra ngoại quan: Quan sát lớp sơn, phát hiện ăn mòn hoặc hư hỏng.
• Kiểm tra vận hành: Mở/đóng van vài lần để đảm bảo hoạt động trơn tru.
• Bôi trơn ty van: Làm sạch ty van và bôi trơn bằng mỡ chịu áp lực cao, chống nước.
• Kiểm tra độ kín: Sau khi đóng van, kiểm tra xem có rò rỉ tại đĩa van không.

Xử lý sự cố thường gặp

• Van bị kẹt, khó đóng/mở:
  • Nguyên nhân: Cặn bẩn, ăn mòn, thiếu bôi trơn.
  • Giải pháp: Làm sạch và bôi trơn ty van. Nếu kẹt nặng, cần tháo van ra kiểm tra và vệ sinh bên trong.
• Van bị rò rỉ khi đóng:
  • Nguyên nhân: Vật lạ kẹt, gioăng/đĩa bị hỏng.
  • Giải pháp: Xả nước để đẩy vật lạ. Nếu không hết, cần tháo van ra kiểm tra và thay thế gioăng EPDM hoặc đĩa van.
• Ty van bị ăn mòn hoặc cong vênh:
  • Nguyên nhân: Môi trường ăn mòn, va đập.
  • Giải pháp: Thay thế ty van.

Phân tích so sánh kỹ thuật: Van cổng ty nổi OS&Y ARV ARS 150 vs. Van cổng ty chìm ARV ARS 100

Van cổng ARV ARS 150 (ty nổi OS&Y) và ARV ARS 100 (ty chìm) đều là các giải pháp khóa dòng chảy hiệu quả, tuy nhiên có những khác biệt kỹ thuật quan trọng ảnh hưởng đến ứng dụng và vận hành:

• Khả năng giám sát trạng thái: ARS 150 (ty nổi OS&Y) vượt trội với khả năng quan sát trực quan trạng thái van qua ty nổi, và có tùy chọn tích hợp tín hiệu giám sát điện tử. ARS 100 (ty chìm) không cung cấp khả năng này, chỉ có thể xác định trạng thái van bằng cách quan sát tay quay hoặc đo áp suất.
• Bảo vệ ty van: ARS 150 (OS&Y) có ty van không tiếp xúc trực tiếp với lưu chất, giúp bảo vệ ty van khỏi ăn mòn và cặn bẩn, kéo dài tuổi thọ và giảm thiểu nhu cầu bảo trì ty van. ARS 100 (ty chìm) có ty van tiếp xúc trực tiếp với lưu chất, dễ bị ăn mòn và tích tụ cặn, đặc biệt trong môi trường nước có nhiều tạp chất hoặc hóa chất.
• Ứng dụng trong PCCC: ARS 150 là lựa chọn ưu việt cho hệ thống PCCC do yêu cầu bắt buộc về giám sát trạng thái van và khả năng bảo vệ ty van.
• Không gian lắp đặt: ARS 100 (ty chìm) có ưu thế về chiều cao lắp đặt do ty van nằm gọn bên trong nắp van, phù hợp với các không gian hạn chế về chiều cao. ARS 150 (ty nổi) cần không gian phía trên để ty van có thể nâng lên khi mở.
• Chi phí: Thường thì ARS 100 (ty chìm) có chi phí ban đầu thấp hơn so với ARS 150 (ty nổi OS&Y) do cấu tạo đơn giản hơn và ít bộ phận hơn.

Kết luận so sánh: ARS 150 phù hợp cho các ứng dụng yêu cầu giám sát trạng thái, độ bền cao và bảo vệ ty van tốt. ARS 100 là lựa chọn kinh tế hơn cho các ứng dụng không yêu cầu các tính năng trên và có giới hạn về không gian chiều cao.

Để nhận tư vấn kỹ thuật chi tiết hơn về lựa chọn van cổng phù hợp với yêu cầu hệ thống của quý khách, vui lòng liên hệ với chúng tôi.
