Van cổng ty chìm bằng đồng Fivalco Model F2G20

Van cổng ty chìm bằng đồng Fivalco Model F2G20 là gì?

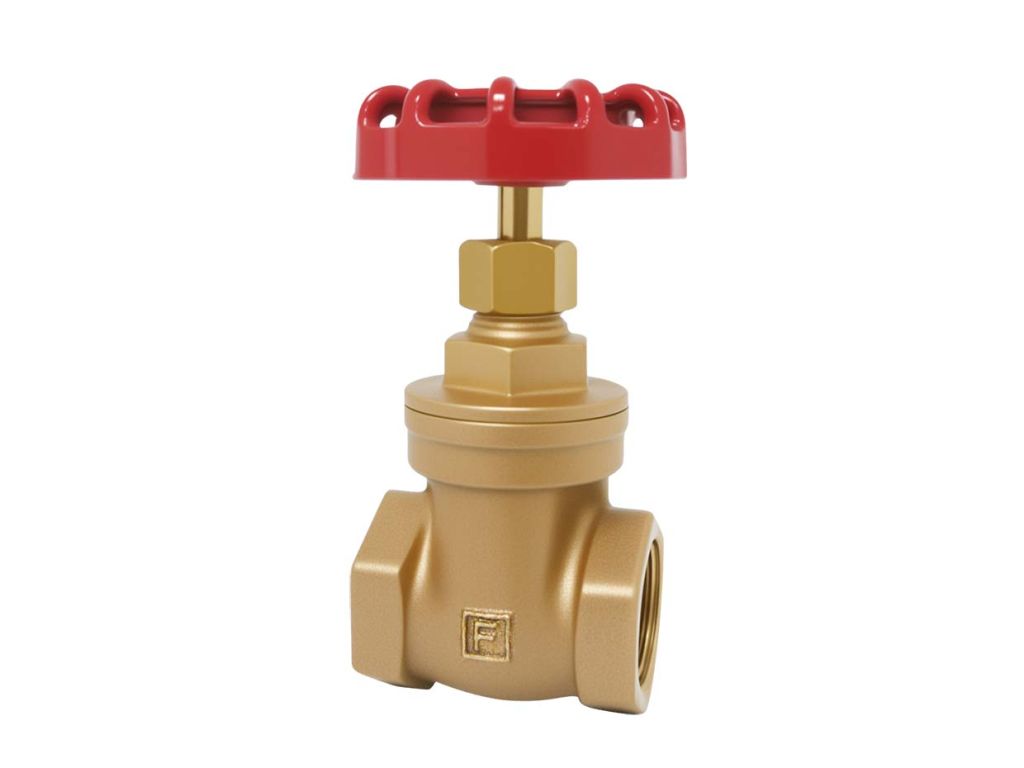

Van cổng ty chìm bằng đồng Fivalco Model F2G20 là dòng van cổng ty chìm (NRS - Non-Rising Stem) được chế tạo từ hợp kim đồng chất lượng cao, thiết kế chuyên dụng cho các hệ thống nước nóng, đường ống đồng nhỏ trong HVAC và hệ thống cấp nước sạch của tòa nhà. Sản phẩm sử dụng nắp ren (Threaded Bonnet), đĩa van dạng nêm đặc (Solid Wedge Disc), bệ đỡ tích hợp (Integral Seat) và kết nối ren tiêu chuẩn EN 10226-1 (ISO 7).

Van cổng Fivalco F2G20 có áp suất làm việc 20 bar (WOG - Water, Oil, Gas) hoặc 10 bar đối với hơi bão hòa, chịu nhiệt độ từ -10°C đến 170°C. Đặc biệt, sản phẩm đạt chứng nhận WRAS - chứng nhận uy tín về an toàn nước uống của Vương quốc Anh, đảm bảo vật liệu tiếp xúc với nước không gây ô nhiễm và an toàn cho người sử dụng. Đây là lựa chọn lý tưởng cho các công trình yêu cầu tiêu chuẩn cao về chất lượng nước và độ bền thiết bị.

Cấu tạo và nguyên lý hoạt động của van cổng ty chìm F2G20

Cấu tạo chi tiết

Van cổng ty chìm Fivalco Model F2G20 được cấu thành từ các bộ phận chính được gia công chính xác, đảm bảo độ kín và tuổi thọ cao:

• Thân van (Body): Chế tạo từ hợp kim đồng (Bronze), có khả năng chống ăn mòn tốt, an toàn với nước uống và phù hợp với đường ống đồng.
• Nắp van (Bonnet): Kiểu nắp ren (Threaded Bonnet), kết nối chắc chắn với thân van, thuận tiện khi cần tháo lắp bảo trì.
• Ty van (Stem): Ty chìm, không nhô lên khỏi tay quay, giúp van gọn gàng và an toàn trong không gian hẹp.
• Đĩa van (Disc): Dạng nêm đặc (Solid Wedge Disc), tạo lực ép đều lên bệ đỡ, đảm bảo độ kín khi van đóng.
• Bệ đỡ (Seat): Bệ đỡ tích hợp (Integral Seat) được gia công trực tiếp trên thân van, tăng độ bền và giảm nguy cơ rò rỉ.
• Tay quay (Handwheel): Thiết kế nhỏ gọn, thao tác nhẹ nhàng, phù hợp với van cỡ nhỏ trong hệ thống HVAC và cấp nước.
• Kết nối: Ren tiêu chuẩn EN 10226-1 (ISO 7), tương thích với phụ kiện ren thông dụng trên thị trường.

Nguyên lý hoạt động

Van cổng ty chìm hoạt động dựa trên chuyển động quay của tay quay làm ty van quay tại chỗ, đĩa van di chuyển lên xuống theo ren để đóng hoặc mở dòng chảy. Khi quay tay quay theo chiều kim đồng hồ, đĩa nêm hạ xuống, ép vào bệ đỡ tích hợp, ngăn dòng chảy hoàn toàn. Khi quay ngược lại, đĩa nêm nâng lên, mở thông đường ống.

Do ty van không nhô lên trong quá trình vận hành, van cổng ty chìm F2G20 có chiều cao tổng thể thấp hơn van ty nổi, rất phù hợp với các vị trí lắp đặt hạn chế về không gian phía trên như hộp kỹ thuật, trần thấp, hành lang kỹ thuật hoặc các cụm ống đồng nhỏ trong HVAC.

Thông số kỹ thuật van cổng ty chìm Fivalco Model F2G20

Ưu điểm nổi bật của van cổng ty chìm bằng đồng Fivalco F2G20

1. Vật liệu hợp kim đồng an toàn cho nước uống

Thân van bằng hợp kim đồng không chỉ bền bỉ mà còn an toàn khi tiếp xúc với nước uống. Đồng là vật liệu có khả năng kháng khuẩn tự nhiên, hạn chế sự phát triển của vi khuẩn trong đường ống. Kết hợp với chứng nhận WRAS, van F2G20 đáp ứng các tiêu chuẩn nghiêm ngặt về vật liệu tiếp xúc với nước sinh hoạt, phù hợp cho hệ thống cấp nước sạch của tòa nhà, trường học, bệnh viện, khách sạn.

2. Chịu nhiệt độ cao đến 170°C

Van cổng F2G20 có khả năng chịu nhiệt độ từ -10°C đến 170°C, đáp ứng tốt các hệ thống nước nóng, nước nóng trung tâm, hệ thống gia nhiệt và đường ống hơi bão hòa áp suất thấp. Đây là ưu điểm vượt trội so với nhiều dòng van nhựa hoặc van gang thông thường, giúp van hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt.

3. Đĩa nêm đặc và bệ đỡ tích hợp cho độ kín cao

Đĩa van dạng nêm đặc tạo ra lực ép đều lên bệ đỡ khi đóng, giúp van kín hoàn toàn ngay cả khi áp suất thay đổi. Bệ đỡ tích hợp được gia công trực tiếp trên thân van, loại bỏ mối ghép rời, giảm nguy cơ rò rỉ và tăng độ bền tổng thể. Thiết kế này cũng giúp van dễ dàng đóng mở, ít mài mòn theo thời gian.

4. Kết nối ren tiêu chuẩn EN 10226-1 (ISO 7)

Ren tiêu chuẩn EN 10226-1 (ISO 7) là loại ren phổ biến trong hệ thống ống nước và HVAC, đảm bảo khả năng tương thích với các phụ kiện, ống và van khác trên thị trường. Việc lắp đặt van F2G20 trở nên nhanh chóng, không cần hàn, phù hợp với đường ống đồng nhỏ và hệ thống cải tạo, sửa chữa.

5. Thiết kế ty chìm gọn gàng, phù hợp không gian hẹp

Van cổng ty chìm có chiều cao thấp, không có ty nhô lên, giúp tiết kiệm không gian lắp đặt và giảm nguy cơ va chạm trong quá trình vận hành. Đây là lựa chọn lý tưởng cho các hộp kỹ thuật, trần thấp, khu vực có nhiều đường ống song song hoặc không gian hạn chế trong tòa nhà.

6. Chứng nhận WRAS đảm bảo chất lượng

WRAS (Water Regulations Advisory Scheme) là chứng nhận uy tín của Vương quốc Anh về sản phẩm tiếp xúc với nước uống. Van Fivalco F2G20 đạt chứng nhận này, chứng minh vật liệu và thiết kế van không gây ô nhiễm nguồn nước, an toàn cho người sử dụng. Đây là căn cứ quan trọng để chủ đầu tư, nhà thầu yên tâm lựa chọn sản phẩm cho công trình yêu cầu tiêu chuẩn cao.

Ứng dụng của van cổng ty chìm bằng đồng F2G20

• Hệ thống nước nóng: Đường ống nước nóng sinh hoạt, nước nóng trung tâm, hệ thống gia nhiệt.
• HVAC: Đường ống đồng nhỏ trong hệ thống điều hòa, đường ống nước lạnh, nước nóng trong FCU, AHU, chiller.
• Cấp nước sạch tòa nhà: Đường ống cấp nước chính, đường ống nhánh trong căn hộ, văn phòng, khách sạn.
• Hệ thống hơi bão hòa áp suất thấp: Đường ống hơi trong nhà máy, hệ thống gia nhiệt gián tiếp.
• Công trình y tế, trường học: Hệ thống nước sạch, nước nóng yêu cầu an toàn vệ sinh cao.
• Hệ thống tưới tiêu, xử lý nước: Đường ống nước sạch, nước công nghiệp nhẹ.

So sánh van cổng ty chìm F2G20 với các dòng van khác

Với hệ thống nước nóng và cấp nước sạch đường ống nhỏ, van cổng ty chìm bằng đồng F2G20 là lựa chọn cân bằng giữa độ bền, an toàn vệ sinh và khả năng lắp đặt gọn gàng. Van bi đồng cũng phù hợp nhưng thường có chi phí cao hơn và không có ưu điểm chịu nhiệt độ cao tương đương ở cùng phân khúc.

Hướng dẫn lắp đặt van cổng ty chìm F2G20

Bước 1: Kiểm tra van và đường ống

Trước khi lắp đặt, kiểm tra tình trạng van, ren, tay quay và các chi tiết. Đảm bảo đường ống đã được cắt, ren đúng tiêu chuẩn EN 10226-1 (ISO 7), không có ba via hoặc hư hỏng. Vệ sinh ren ống và ren van trước khi lắp.

Bước 2: Quấn băng tan hoặc dùng keo làm kín

Sử dụng băng tan (Teflon) hoặc keo làm kín ren chuyên dụng cho nước uống. Quấn theo chiều ren để đảm bảo độ kín, tránh rò rỉ khi vận hành. Không nên quấn quá dày gây khó siết hoặc nứt ren.

Bước 3: Siết van vào đường ống

Siết van vào đường ống bằng cờ lê hoặc mỏ lết phù hợp. Không siết quá mạnh gây biến dạng ren. Đảm bảo van được giữ thẳng, không bị lệch, tránh ứng suất lên thân van. Kiểm tra hướng dòng chảy trên thân van (nếu có) và lắp đúng chiều.

Bước 4: Kiểm tra và vận hành thử

Mở van từ từ, cho nước chảy qua để kiểm tra rò rỉ tại các mối ren. Quan sát áp suất và nhiệt độ làm việc. Vận hành tay quay vài lần để kiểm tra độ êm của cơ cấu đóng mở. Ghi nhận trạng thái van và bàn giao cho đơn vị vận hành.

Bảo trì van cổng Fivalco F2G20 định kỳ

• Kiểm tra trạng thái van định kỳ, đảm bảo van đóng mở dễ dàng.
• Vệ sinh bề mặt ngoài van, loại bỏ bụi bẩn, cặn nước.
• Kiểm tra ren và các mối nối, siết lại nếu phát hiện rò rỉ.
• Bôi trơn ty van và cơ cấu tay quay bằng dầu bôi trơn phù hợp với nước uống.
• Không dùng van ở áp suất hoặc nhiệt độ vượt quá thông số cho phép.
• Thay thế van khi có dấu hiệu nứt thân, hỏng ren hoặc rò rỉ không khắc phục được.

Vì sao nên chọn van cổng ty chìm bằng đồng Fivalco F2G20?

Fivalco là thương hiệu van công nghiệp được nhiều nhà thầu cơ điện và hệ thống nước tin tưởng nhờ chất lượng ổn định, thiết kế chuẩn quốc tế và giá thành hợp lý. Van cổng ty chìm F2G20 đáp ứng đầy đủ các yêu cầu của hệ thống nước nóng, HVAC và cấp nước sạch: vật liệu an toàn, chứng nhận WRAS, chịu nhiệt độ cao, kết nối ren tiêu chuẩn và thiết kế gọn gàng.

Sản phẩm phù hợp cho các công trình nhà cao tầng, khách sạn, bệnh viện, trường học, trung tâm thương mại, nhà máy - những nơi hệ thống nước nóng và cấp nước sạch cần được đảm bảo an toàn, liên tục. Việc lựa chọn van cổng ty chìm bằng đồng giúp chủ đầu tư tiết kiệm chi phí bảo trì, giảm thời gian lắp đặt và nâng cao độ tin cậy của toàn hệ thống.

Mua van cổng ty chìm bằng đồng Fivalco F2G20 ở đâu uy tín?

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối van cổng Fivalco chính hãng, đầy đủ chứng từ, bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ tư vấn kỹ thuật và giao hàng toàn quốc.

Quý khách hàng có nhu cầu báo giá van cổng ty chìm bằng đồng Fivalco Model F2G20 hoặc các sản phẩm van công nghiệp khác, vui lòng liên hệ:

• Công ty: Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Website: TBCNSG.com

Đội ngũ kỹ thuật của TBCNSG sẵn sàng tư vấn lựa chọn van phù hợp với từng hệ thống, hướng dẫn lắp đặt và cung cấp phụ kiện ren đồng bộ. Chúng tôi cam kết mang đến sản phẩm chính hãng, giá cạnh tranh và dịch vụ hậu mãi tận tâm, góp phần đảm bảo an toàn và hiệu quả cho công trình của quý khách.

Kết luận

Van cổng ty chìm bằng đồng Fivalco Model F2G20 là giải pháp van nước nóng, HVAC và cấp nước sạch hiệu quả với thân hợp kim đồng, nắp ren, đĩa nêm đặc, bệ đỡ tích hợp, kết nối ren EN 10226-1 (ISO 7), áp suất 20 bar WOG, chịu nhiệt độ -10°C đến 170°C và đạt chứng nhận WRAS. Sản phẩm giúp lắp đặt nhanh chóng, tiết kiệm không gian, an toàn cho nước uống và bền bỉ trong vận hành. Liên hệ ngay TBCNSG qua hotline 09 1800 6799 để được tư vấn và báo giá chi tiết.
