Van cổng là một trong những thiết bị quan trọng và phổ biến nhất trong các hệ thống đường ống công nghiệp hiện nay. Trong kỹ thuật, thiết bị này được biết đến với tên tiếng Anh là Gate Valve. Tại thị trường châu Á, trong tiếng Trung sản phẩm được gọi là 闸阀 (Zháfá) và trong tiếng Nhật là ゲートバルブ (Gētobarubu). Tại Việt Nam, tùy theo vùng miền và thói quen kỹ thuật, thiết bị còn có các tên gọi khác như van cửa, van chặn hoặc van hai chiều.
Vai trò chính của thiết bị này là đóng hoặc ngắt dòng chảy của lưu chất trong đường ống. Với thiết kế đặc trưng cho phép dòng chảy đi qua hoàn toàn mà không bị cản trở khi mở hết cỡ, thiết bị này trở thành lựa chọn ưu tiên cho các hệ thống cấp thoát nước, xử lý nước thải, dầu khí và các nhà máy sản xuất công nghiệp nặng. Sự hiện diện của nó đảm bảo khả năng kiểm soát dòng lưu chất một cách an toàn và hiệu quả trên các trục đường ống chính.

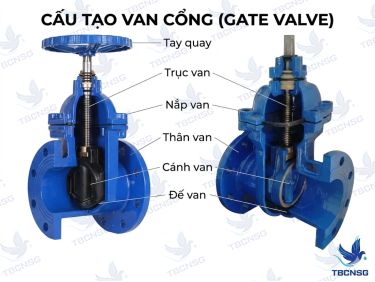

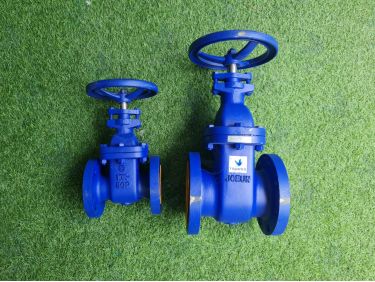

Cấu tạo chi tiết của van cổng
Một bộ van hoàn chỉnh được cấu thành từ nhiều bộ phận cơ khí chính xác, mỗi bộ phận đảm nhận một chức năng riêng biệt để đảm bảo độ kín và độ bền của thiết bị:
- Thân van (Body): Là bộ phận lớn nhất, bao bọc các chi tiết bên trong và chịu áp lực trực tiếp từ dòng chảy. Thân van thường được đúc từ gang, thép hoặc inox tùy theo môi trường làm việc.
- Nắp van (Bonnet): Được gắn với thân van bằng bu lông hoặc ren, nắp van giúp bảo vệ trục van và cho phép tháo rời để bảo trì các chi tiết bên trong.
- Cánh van (Gate/Wedge): Bộ phận trực tiếp ngăn chặn dòng chảy. Cánh van có thể là dạng đĩa đặc, đĩa xẻ hoặc đĩa linh hoạt, thường được bọc cao su (đối với van nước) hoặc chế tạo từ kim loại chịu mài mòn.
- Trục van (Stem): Kết nối tay quay với cánh van. Khi xoay tay quay, trục van sẽ truyền chuyển động tịnh tiến để nâng hoặc hạ cánh van.
- Vòng đệm (Seat): Là bề mặt tiếp xúc giữa cánh van và thân van khi đóng, đảm bảo độ kín khít tuyệt đối, ngăn rò rỉ.
- Bộ phận điều khiển (Handwheel): Thường là dạng tay quay vô lăng, giúp người vận hành thao tác đóng mở bằng tay một cách dễ dàng.
Các tiêu chuẩn thiết kế phổ biến thường áp dụng cho dòng thiết bị này bao gồm ASME B16.34, API 600, DIN 3352 hoặc JIS B2043, đảm bảo tính đồng bộ và khả năng chịu áp suất theo quy định quốc tế.
Nguyên lý hoạt động
Thiết bị vận hành dựa trên cơ chế chuyển động tịnh tiến của cánh van vuông góc với hướng dòng chảy. Nguyên lý này có thể chia làm hai trạng thái chính:
Trạng thái mở: Khi người vận hành xoay tay quay theo chiều ngược kim đồng hồ, trục van sẽ kéo cánh van di chuyển lên trên. Khi cánh van được nhấc hoàn toàn ra khỏi lòng đường ống, dòng lưu chất sẽ đi qua mà không gặp bất kỳ vật cản nào. Điều này giúp giảm thiểu tối đa sự sụt giảm áp suất và hiện tượng xoáy dòng chảy.
Trạng thái đóng: Khi xoay tay quay theo chiều kim đồng hồ, trục van đẩy cánh van xuống vị trí thấp nhất, ép chặt vào vòng đệm (seat). Sự tiếp xúc khít giữa cánh van và vòng đệm sẽ chặn đứng hoàn toàn dòng lưu chất.
Lưu ý kỹ thuật quan trọng: Van cổng được thiết kế chỉ để đóng hoặc mở hoàn toàn (On/Off). Một sai lầm phổ biến là sử dụng thiết bị này để điều tiết lưu lượng (mở hé). Khi ở trạng thái mở một phần, áp lực và vận tốc dòng chảy sẽ gây rung lắc mạnh, làm mài mòn nhanh chóng cánh van và vòng đệm, dẫn đến hiện tượng rò rỉ và hư hỏng thiết bị chỉ sau một thời gian ngắn sử dụng.
Phân loại sản phẩm trên thị trường
Để đáp ứng đa dạng nhu cầu kỹ thuật, dòng thiết bị này được phân chia thành nhiều loại dựa trên các tiêu chí khác nhau:
Phân loại theo cấu tạo trục van
| Tiêu chí | Van cổng ty nổi (Rising Stem) | Van cổng ty chìm (Non-Rising Stem) |
|---|---|---|
| Đặc điểm | Trục van đi lên khi mở, có thể quan sát trạng thái bằng mắt thường. | Trục van nằm cố định bên trong thân khi vận hành. |
| Ưu điểm | Dễ bảo trì trục, nhận biết được vị trí đóng mở nhanh chóng. | Tiết kiệm không gian lắp đặt, phù hợp cho hầm tối hoặc diện tích hẹp. |
| Ứng dụng | Hệ thống PCCC, nhà máy hóa chất. | Hệ thống cấp thoát nước ngầm, tàu thủy. |
Phân loại theo vật liệu và kết nối
- Theo vật liệu: Van gang (phổ biến cho nước sạch), van thép (chịu nhiệt và áp suất cao), van inox (chống ăn mòn hóa chất).
- Theo kiểu kết nối: Kết nối mặt bích (tiêu chuẩn JIS 10K, ANSI 150, PN16) cho đường ống lớn và nối ren cho các đường ống nhỏ (DN15 - DN50).
Hướng dẫn lựa chọn thiết bị phù hợp
Việc chọn đúng loại thiết bị không chỉ đảm bảo hiệu suất vận hành mà còn giúp tối ưu chi phí đầu tư. Bạn cần lưu ý các thông số sau:
- Áp suất làm việc: Xác định áp suất tối đa của hệ thống (PN10, PN16, PN25...) để chọn thân van có độ dày phù hợp.
- Nhiệt độ môi chất: Nếu dùng cho hơi nóng hoặc dầu nóng, bắt buộc phải dùng van thép hoặc inox chịu nhiệt.
- Kích thước đường ống (DN): Phải tương thích với kích thước của van để đảm bảo kết nối kín khít.
- Môi trường sử dụng: Đối với nước thải có hóa chất, nên ưu tiên danh sách sản phẩm van cổng làm từ inox 304 hoặc 316 để tránh bị ăn mòn.
Dựa trên kinh nghiệm cung cấp thiết bị cho các dự án hạ tầng tại TP.HCM và các khu công nghiệp tại Bình Dương, chúng tôi nhận thấy nhiều đơn vị thường nhầm lẫn giữa tiêu chuẩn mặt bích JIS và ANSI. Việc lắp đặt sai tiêu chuẩn không chỉ gây rò rỉ mà còn có nguy cơ gây mất an toàn hệ thống khi chịu áp lực cao.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành lâu dài, thiết bị có thể gặp một số vấn đề kỹ thuật sau:
- Rò rỉ tại cổ van: Thường do gioăng tết chèn (packing) bị khô hoặc mòn. Cách xử lý là siết thêm ốc cổ van hoặc thay thế gioăng mới.
- Van bị kẹt không đóng/mở được: Do cặn bẩn bám vào trục hoặc cánh van bị kẹt bởi vật thể lạ. Cần tháo nắp van để vệ sinh lòng van.
- Đóng không kín: Bề mặt vòng đệm bị trầy xước hoặc có rác kẹt ở đáy van. Cần kiểm tra và mài lại bề mặt tiếp xúc nếu cần thiết.
- Gãy trục van: Do dùng lực quá mạnh khi van đang bị kẹt. Cần thay thế trục mới và lưu ý không dùng thêm đòn bẩy khi vận hành tay quay.
Hướng dẫn lắp đặt và bảo dưỡng
Lưu ý khi lắp đặt
Trước khi lắp đặt, cần vệ sinh sạch sẽ bên trong đường ống để tránh cát đá làm trầy xước cánh van. Khi lắp van chặn chính hãng, hãy đảm bảo khoảng không gian phía trên đủ rộng (đối với loại ty nổi) để trục van có thể vươn lên khi mở. Các bu lông mặt bích cần được siết đối xứng để lực ép đều lên gioăng làm kín.
Quy trình bảo dưỡng định kỳ
Nên thực hiện bảo dưỡng định kỳ 6 tháng một lần. Công việc bao gồm: bôi trơn mỡ bò vào trục van và các bộ phận truyền động, kiểm tra độ kín của các mối nối và vận hành thử (đóng/mở) để đảm bảo các bộ phận không bị rỉ sét đóng cứng.
Để tìm hiểu thêm về các thông số kỹ thuật chi tiết, bạn có thể tham khảo cataloge van cửa từ các nhà sản xuất uy tín để có cái nhìn trực quan hơn về kích thước và khối lượng thiết bị.
Bảng tổng hợp so sánh các dòng van cổng phổ biến
| Chất liệu | Áp suất tối đa | Nhiệt độ tối đa | Môi trường ứng dụng |
|---|---|---|---|
| Gang (Cast Iron) | PN16 | 80°C - 120°C | Nước sạch, PCCC, HVAC |
| Thép (WCB) | Class 300, 600 | 400°C | Dầu khí, hơi nóng, nhiệt điện |
| Inox (CF8/CF8M) | PN25 - PN40 | 200°C | Hóa chất, thực phẩm, nước thải |
Hiện nay, việc tìm kiếm địa chỉ cung cấp van cổng uy tín là rất quan trọng để đảm bảo chất lượng công trình. Bạn nên lựa chọn các đơn vị có đầy đủ chứng chỉ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.
Câu hỏi thường gặp (FAQ)
Van cổng có dùng để điều tiết lưu lượng được không?
Tại sao gọi là van cổng ty nổi và ty chìm?
Nên chọn van cổng gang hay van cổng inox?
Làm sao để biết van đang ở trạng thái đóng hay mở?
Van cổng có thể lắp đặt theo chiều đứng được không?
Tiêu chuẩn mặt bích nào phổ biến nhất cho van cổng?
Tại sao van cổng thường có kích thước lớn hơn van bi?
Kết luận
Van cổng đóng vai trò không thể thay thế trong việc quản lý và vận hành các hệ thống đường ống công nghiệp. Hiểu rõ cấu tạo, nguyên lý và cách phân loại sẽ giúp các kỹ sư và nhà thầu đưa ra quyết định chính xác, đảm bảo hệ thống hoạt động ổn định và bền bỉ. Việc đầu tư vào thiết bị phù hợp ngay từ đầu không chỉ giúp giảm thiểu rủi ro rò rỉ mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa trong tương lai. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và sâu sắc nhất về dòng thiết bị quan trọng này.
