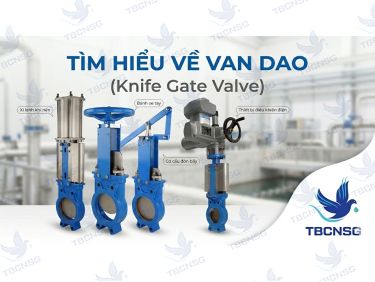

Van dao, hay còn được gọi quốc tế là Knife Gate Valve, trong tiếng Trung là 刀闸阀 (Dāo zhá fá) và tiếng Nhật là ナイフゲートバルブ (Naifugētobarubu). Đây là một biến thể đặc biệt của dòng van cổng truyền thống, được thiết kế với phần cánh van mỏng và sắc bén như một lưỡi dao. Thiết bị này đóng vai trò then chốt trong các hệ thống xử lý lưu chất đặc sệt, có chứa tạp chất rắn hoặc dạng sợi mà các loại van thông thường khó lòng đáp ứng được. Trong ngành công nghiệp, tùy vào vùng miền và thói quen kỹ thuật, sản phẩm còn được gọi bằng những cái tên khác như van xẻng, van cửa dao hoặc van cổng dao.
Sự ra đời của van dao giải quyết triệt để bài toán tắc nghẽn khi đóng ngắt các dòng lưu chất như bùn thải, bột giấy, hạt nhựa hay khai khoáng. Nhờ thiết kế thân hẹp, trọng lượng nhẹ và khả năng "cắt" xuyên qua lớp lưu chất, loại van này đã trở thành một phần không thể thiếu trong các nhà máy xử lý nước thải, nhà máy giấy và các khu công nghiệp trọng điểm tại Việt Nam.

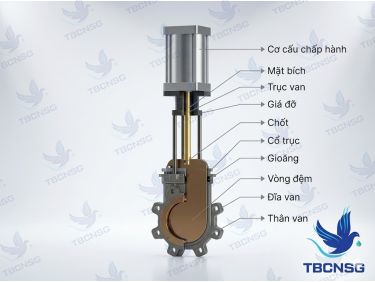

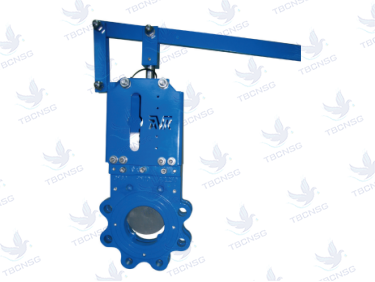

Cấu tạo chi tiết của van dao
Một bộ van cửa dao tiêu chuẩn được cấu thành từ các bộ phận chính sau đây, mỗi chi tiết đều được tính toán kỹ lưỡng về vật liệu để chịu được môi trường khắc nghiệt:
- Thân van (Body): Thường được đúc nguyên khối từ gang cầu, thép đúc hoặc inox (SUS304, SUS316). Thân van có thiết kế rất mỏng (narrow face-to-face) giúp tiết kiệm không gian lắp đặt và giảm trọng lượng hệ thống.
- Cánh van (Gate/Blade): Đây là bộ phận quan trọng nhất, có hình dạng như một lưỡi dao. Cạnh dưới thường được mài sắc để có thể cắt đứt các vật chất rắn, sợi hoặc bùn đặc khi đóng van. Vật liệu phổ biến là thép không gỉ để chống ăn mòn và tăng độ cứng.
- Bộ phận làm kín (Seat): Có hai loại chính là làm kín bằng kim loại (Metal seat) hoặc làm kín bằng vật liệu mềm (Resilient seat như EPDM, NBR, PTFE). Lớp gioăng này đảm bảo van không bị rò rỉ khi ở trạng thái đóng hoàn toàn.
- Trục van (Stem): Kết nối cánh van với bộ truyền động. Trục có thể là dạng ty nổi hoặc ty chìm, thường làm bằng inox để đảm bảo độ bền cơ học.
- Bộ truyền động (Actuator): Tùy vào yêu cầu vận hành mà van được trang bị tay quay (vô lăng), bộ điều khiển khí nén hoặc mô tơ điện.
Các tiêu chuẩn chế tạo phổ biến cho dòng sản phẩm này bao gồm MSS SP-81 (về thiết kế), ASME B16.5 (về mặt bích) và API 598 (về kiểm tra áp suất), đảm bảo tính đồng bộ và an toàn cho hệ thống đường ống công nghiệp.
Nguyên lý hoạt động của Knife Gate Valve
Nguyên lý vận hành của van xẻng dựa trên chuyển động tịnh tiến lên xuống của cánh van trong thân van. Cơ chế này diễn ra theo các giai đoạn logic:
Khi người vận hành tác động lực vào bộ truyền động (xoay tay quay hoặc cấp khí nén), trục van sẽ truyền lực xuống cánh van. Ở trạng thái mở, cánh van được kéo hoàn toàn lên phía trên, giải phóng toàn bộ tiết diện đường ống, giúp lưu chất đi qua mà không bị sụt giảm áp suất đáng kể.
Khi đóng van, cánh van chuyển động xuống dưới. Nhờ thiết kế vát sắc ở cạnh dưới, cánh van dễ dàng xuyên thấu qua lớp lưu chất dày đặc hoặc các vật thể dạng sợi có trong dòng chảy. Khi chạm đến vị trí thấp nhất, cánh van sẽ ép chặt vào phần đệm (seat) để tạo độ kín khít tuyệt đối. Khác với các dòng van cửa thông thường vốn dễ bị kẹt rác ở rãnh đáy, thiết kế của van dao cho phép đẩy các tạp chất ra ngoài hành trình đóng, tránh tình trạng kẹt van.
Phân loại van dao phổ biến trên thị trường
Để lựa chọn đúng loại thiết bị, kỹ sư cần nắm rõ các cách phân loại dựa trên đặc tính kỹ thuật và môi trường sử dụng:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Vật liệu thân van | Gang, Thép, Inox 304/316 | Inox dùng cho hóa chất, gang dùng cho nước thải thông thường. |
| Kiểu kết nối | Wafer, Lug, Mặt bích | Kiểu Wafer phổ biến nhất nhờ sự gọn nhẹ và dễ lắp đặt. |
| Cơ chế vận hành | Tay quay, Khí nén, Điện | Khí nén phù hợp cho các vị trí cần đóng ngắt nhanh tự động. |
| Hướng dòng chảy | Một chiều, Hai chiều | Van một chiều chiếm đa số, van hai chiều dùng cho hệ thống đặc thù. |
Hướng dẫn lựa chọn van dao đúng kỹ thuật
Việc chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ sự cố hệ thống. Khi lựa chọn catalog van dao, bạn cần lưu ý các yếu tố sau:
- Áp suất làm việc (PN/Class): Van dao thường có khả năng chịu áp suất thấp hơn van cổng thông thường (thường là PN10 hoặc PN16). Cần kiểm tra áp suất tối đa của bơm để chọn van phù hợp.
- Môi trường lưu chất: Nếu là bùn có tính axit, bắt buộc phải dùng thân và cánh bằng Inox 316. Nếu là hạt nhựa khô, có thể dùng thân gang cánh inox.
- Nhiệt độ: Ảnh hưởng trực tiếp đến vật liệu gioăng làm kín (Seat). Gioăng EPDM chịu được khoảng 120°C, trong khi PTFE có thể chịu đến 200°C.
- Tiêu chuẩn mặt bích: Đảm bảo tiêu chuẩn của van (JIS, ANSI, DIN) trùng khớp với tiêu chuẩn mặt bích hiện có trên đường ống.
Trong quá trình tư vấn cho các dự án tại khu vực TP.HCM và Bình Dương, chúng tôi nhận thấy một sai lầm phổ biến là lắp đặt van dao một chiều ngược với hướng dòng chảy. Điều này khiến áp lực lưu chất đẩy cánh van rời xa phần đệm làm kín, gây ra tình trạng rò rỉ nghiêm trọng ngay cả khi van đã đóng hoàn toàn. Luôn kiểm tra mũi tên chỉ hướng trên thân van trước khi siết bu lông.
Các lỗi thường gặp và cách xử lý
Dưới đây là những vấn đề thực tế mà người vận hành thường xuyên đối mặt:
- Rò rỉ tại ty van (Gland Packing): Nguyên nhân thường do lớp tết chèn bị mòn sau thời gian dài sử dụng.
Cách xử lý: Siết thêm các bu lông ở cổ van hoặc thay thế dây tết chèn mới. - Cánh van bị kẹt, không đóng hết: Do vật rắn kích thước lớn bị kẹt ở đáy hoặc tích tụ cặn bẩn lâu ngày trong rãnh dẫn hướng.
Cách xử lý: Kiểm tra, vệ sinh lòng van. Nếu cần, hãy lắp thêm lọc y phía trước đối với các hệ thống có rác lớn. - Rò rỉ qua cửa van khi đã đóng: Do gioăng làm kín bị rách hoặc cánh van bị trầy xước sâu.
Cách xử lý: Thay thế gioăng (seat) hoặc mài bóng lại bề mặt cánh van nếu vết xước nhẹ. - Trục van bị ăn mòn hoặc cong vênh: Do vận hành quá lực hoặc môi trường hóa chất không phù hợp.
Cách xử lý: Thay trục mới và xem xét chuyển sang vật liệu inox cao cấp hơn.
Hướng dẫn bảo dưỡng định kỳ
Để kéo dài tuổi thọ cho van dao inox, việc bảo trì cần được thực hiện định kỳ 3-6 tháng một lần:
- Vệ sinh cánh van: Loại bỏ các mảng bám, cặn bẩn bám trên bề mặt lưỡi dao để đảm bảo hành trình di chuyển mượt mà.
- Bôi trơn trục van: Sử dụng mỡ bò chịu nhiệt bôi vào phần ren của trục van và các ổ đỡ để giảm ma sát khi vận hành tay quay.
- Kiểm tra bộ truyền động: Đối với van khí nén, cần kiểm tra hệ thống cấp khí và các gioăng phớt trong xy lanh.
- Siết lại các kết nối: Kiểm tra bu lông mặt bích và bu lông cổ van để đảm bảo không bị lỏng do rung động của hệ thống.
Kinh nghiệm thực tế cho thấy, tại các nhà máy giấy ở Đồng Nai, việc không thường xuyên vệ sinh cánh van khiến bột giấy khô cứng bám chặt vào thân van. Khi vận hành đột ngột, lực kéo lớn có thể làm gãy trục van hoặc cháy mô tơ điện. Việc duy trì lịch vệ sinh định kỳ giúp giảm 70% chi phí sửa chữa phát sinh.
Hướng dẫn lắp đặt đúng cách
Lắp đặt thiết bị van cổng dạng dao cần tuân thủ các bước sau:
- Vị trí: Nên lắp van ở đoạn ống thẳng, tránh các vị trí quá gần khúc cua hoặc bơm để giảm hiện tượng dòng chảy xoáy gây rung lắc.
- Hướng lắp: Đảm bảo mũi tên trên thân van trùng với hướng áp lực của lưu chất (đối với van một chiều).
- Không gian: Phải để lại khoảng trống phía trên để cánh van có thể nhô lên hoàn toàn khi mở.
- Siết bu lông: Siết đối xứng các bu lông mặt bích để lực ép phân bổ đều, tránh làm biến dạng thân van.
Bảng tổng hợp so sánh các dòng van dao
| Loại Van | Vật liệu chính | Áp suất tối đa | Ứng dụng tiêu biểu |
|---|---|---|---|
| Van dao gang (Seat EPDM) | Gang cầu (Ductile Iron) | 10 Bar | Xử lý nước thải sinh hoạt, bùn loãng. |
| Van dao Inox (Seat PTFE) | Inox 304 / 316 | 16 Bar | Hóa chất, thực phẩm, bột giấy có tính ăn mòn. |
| Van dao thép đúc | Thép WCB | 25 Bar | Khai thác khoáng sản, tro bay nhà máy nhiệt điện. |
Câu hỏi thường gặp về van dao (FAQ)
Van dao khác gì so với van cổng thông thường?
Tại sao van dao thường chỉ dùng cho áp suất thấp?
Van dao có thể lắp đứng hoặc lắp ngang được không?
Làm sao để biết van dao là loại 1 chiều hay 2 chiều?
Vật liệu cánh van phổ biến nhất là gì?
Khi nào nên dùng van dao điều khiển khí nén?
Van dao có dùng được cho lưu chất dạng khí không?
Kết luận
Việc hiểu rõ về sản phẩm van dao từ cấu tạo đến nguyên lý hoạt động là yếu tố then chốt giúp các kỹ sư vận hành hệ thống đường ống một cách hiệu quả và an toàn. Với khả năng xử lý lưu chất đặc thù mà ít loại van nào làm được, Knife Gate Valve xứng đáng là sự đầu tư thông minh cho các công trình công nghiệp hiện đại. Lựa chọn đúng chủng loại, vật liệu và tuân thủ quy trình bảo dưỡng sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành và giảm thiểu thời gian dừng máy ngoài ý muốn.
