Van Cổng Wonil WGON-10 / WBGN-10

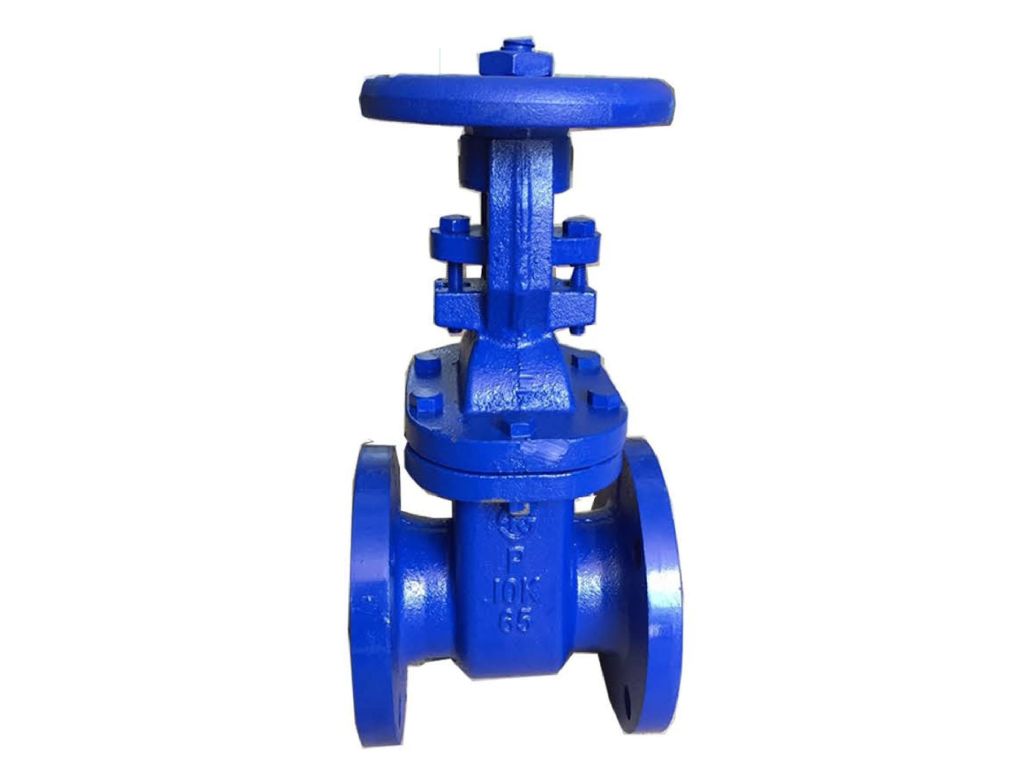

Van cổng Wonil WGON-10 / WBGN-10 là dòng van cổng gang ty nổi tay quay được sản xuất bởi Wonil - thương hiệu van công nghiệp Hàn Quốc được tin dùng trong nhiều hệ thống cấp thoát nước và phòng cháy chữa cháy. Với thiết kế trục ty hở lộ ra ngoài, trục van nâng lên hạ xuống theo thao tác đóng mở, người vận hành có thể quan sát trạng thái van từ xa mà không cần đến gần thiết bị. Đây là ưu điểm rất được đánh giá cao trong các nhà máy, tòa nhà cao tầng và hệ thống PCCC.

Van cổng Wonil WGON-10 / WBGN-10 là gì?

Van cổng Wonil WGON-10 / WBGN-10 thuộc nhóm van cổng (gate valve) dạng ty nổi, thân van được đúc bằng gang, kết nối kiểu mặt bích tiêu chuẩn JIS 10K, điều khiển bằng tay quay gắn trực tiếp trên đỉnh van. Van hoạt động theo nguyên lý đóng mở bằng cách nâng lên hoặc hạ xuống của đĩa van trong thân van, giúp dòng chảy đi thẳng, ít gây tổn thất áp suất khi van mở hoàn toàn.

Sản phẩm có hai mã phổ biến là WGON-10 và WBGN-10, đáp ứng nhu cầu lắp đặt cho các tuyến ống nước có đường kính từ DN50 đến DN300 tùy theo cấu hình thực tế. Van được thiết kế chịu áp lực làm việc lên đến 16 kgf/cm2, phù hợp với nhiều hệ thống có yêu cầu áp suất cao hơn mức thông thường.

Cấu tạo và nguyên lý hoạt động của van cổng ty nổi

Cấu tạo chính

• Thân van và nắp van bằng gang đúc, bề mặt xử lý chống ăn mòn, đảm bảo độ bền trong môi trường nước công nghiệp.
• Trục ty (stem) bằng thép không gỉ, phần ty hở lộ ra ngoài thân van, ren ty được gia công chính xác giúp thao tác nhẹ và êm.
• Đĩa van (disc) dạng cổng, đóng mở theo phương thẳng đứng, tạo kín khi tiếp xúc với gioăng làm kín.
• Tay quay (handwheel) bằng gang hoặc thép, gắn trên đỉnh trục van, cho phép điều khiển bằng tay với lực quay vừa phải.
• Mặt bích hai đầu theo tiêu chuẩn JIS 10K, số lỗ bu lông và khoảng cách tâm lỗ tuân theo đúng tiêu chuẩn để dễ dàng ghép nối với đường ống hiện hữu.

Nguyên lý hoạt động

Khi người vận hành quay tay quay theo chiều mở, trục ty ren sẽ nâng đĩa van lên, dòng lưu chất đi qua thân van theo phương thẳng. Khi quay theo chiều đóng, đĩa van hạ xuống và ép kín vào mặt tiếp xúc, ngăn dòng chảy hoàn toàn. Vì trục ty nhô lên khỏi thân van và di chuyển theo hành trình đóng mở, người vận hành chỉ cần nhìn vào vị trí trục ty là biết van đang mở hay đóng, kể cả khi đứng cách xa vị trí lắp đặt.

Thông số kỹ thuật van cổng Wonil WGON-10 / WBGN-10

Ưu điểm nổi bật của van cổng Wonil WGON-10 / WBGN-10

• Thiết kế ty nổi giúp nhận biết trạng thái van từ xa, thuận tiện trong vận hành và kiểm tra hệ thống.
• Thân gang đúc chịu áp lực 16 kgf/cm2, đáp ứng nhiều hệ thống có yêu cầu áp suất cao.
• Kết nối mặt bích JIS 10K phổ biến, dễ dàng thay thế và đồng bộ với các thiết bị khác trong hệ thống.
• Tay quay thao tác nhẹ nhàng, ren trục được gia công chính xác nên lực đóng mở không quá lớn.
• Dòng chảy thẳng, tổn thất áp suất thấp khi van mở hoàn toàn, phù hợp với tuyến ống dài.
• Độ kín tốt, hạn chế rò rỉ nhờ mặt làm kín được chế tạo và lắp ráp chặt chẽ.
• Tuổi thọ cao, ít phải bảo trì khi sử dụng đúng điều kiện làm việc.

Ứng dụng phổ biến của van cổng gang ty nổi

• Hệ thống cấp nước công nghiệp: nhà máy sản xuất, khu công nghiệp, trạm bơm cấp nước.
• Hệ thống thoát nước và xử lý nước thải: tuyến ống thu gom, trạm xử lý, bể chứa.
• Hệ thống phòng cháy chữa cháy: đường ống chữa cháy, trụ nước, họng nước vách tường, trạm bơm chữa cháy.
• Hệ thống điều hòa, làm mát và cấp nước kỹ thuật trong tòa nhà.
• Các tuyến ống cần đóng ngắt dòng chảy hoàn toàn, không yêu cầu điều tiết lưu lượng.

Lưu ý khi lắp đặt và sử dụng

Van cổng ty nổi yêu cầu không gian lắp đặt rộng hơn so với van ty chìm, bởi trục van cần khoảng trống phía trên để nâng lên hạ xuống trong quá trình đóng mở. Khi bố trí van trong hố van, trên giàn ống hoặc trong nhà máy, cần tính toán chiều cao thông thủy đủ để tay quay và trục ty hoạt động hết hành trình.

• Lắp van đúng hướng dòng chảy theo mũi chỉ dẫn trên thân van.
• Siết bu lông mặt bích đều lực, theo thứ tự đối xứng để tránh biến dạng gioăng và mặt bích.
• Không dùng van cổng để điều tiết lưu lượng ở trạng thái mở một phần trong thời gian dài, vì dễ làm mòn mặt làm kín.
• Định kỳ tra dầu mỡ cho phần ren trục ty để thao tác luôn nhẹ nhàng.
• Khi vận hành, không dùng thêm ống nối để tăng lực quay, tránh làm hỏng ren trục hoặc tay quay.
• Kiểm tra gioăng và mặt bích định kỳ để phát hiện sớm hiện tượng rò rỉ.

Vì sao nên mua van cổng Wonil tại TBCNSG.com

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao. Khi mua van cổng Wonil WGON-10 / WBGN-10 tại TBCNSG.com, khách hàng được hưởng nhiều lợi ích:

• Sản phẩm chính hãng, nguồn gốc rõ ràng, có đầy đủ chứng từ kỹ thuật.
• Tư vấn chọn đúng mã van, đúng kích thước và tiêu chuẩn mặt bích theo nhu cầu hệ thống.
• Giá cạnh tranh, nhiều ưu đãi cho đơn hàng số lượng lớn và khách hàng công trình.
• Hỗ trợ giao hàng nhanh, đóng gói cẩn thận, đảm bảo thiết bị nguyên vẹn.
• Đội ngũ kỹ thuật hỗ trợ trong suốt quá trình lắp đặt và sử dụng.

Liên hệ đặt mua van cổng Wonil WGON-10 / WBGN-10

Quý khách có nhu cầu báo giá van cổng Wonil WGON-10 / WBGN-10 hoặc cần tư vấn lựa chọn van phù hợp cho hệ thống cấp thoát nước, PCCC, vui lòng liên hệ:

• Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Website: TBCNSG.com

Van cổng Wonil WGON-10 / WBGN-10 với thiết kế ty nổi, thân gang đúc chịu áp lực 16 kgf/cm2 và kết nối mặt bích JIS 10K là lựa chọn đáng tin cậy cho các hệ thống cấp thoát nước công nghiệp và PCCC. Hãy liên hệ ngay với TBCNSG.com để được báo giá và tư vấn chi tiết.
