Giới thiệu & Nguyên lý hoạt động

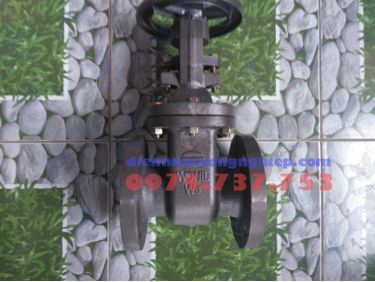

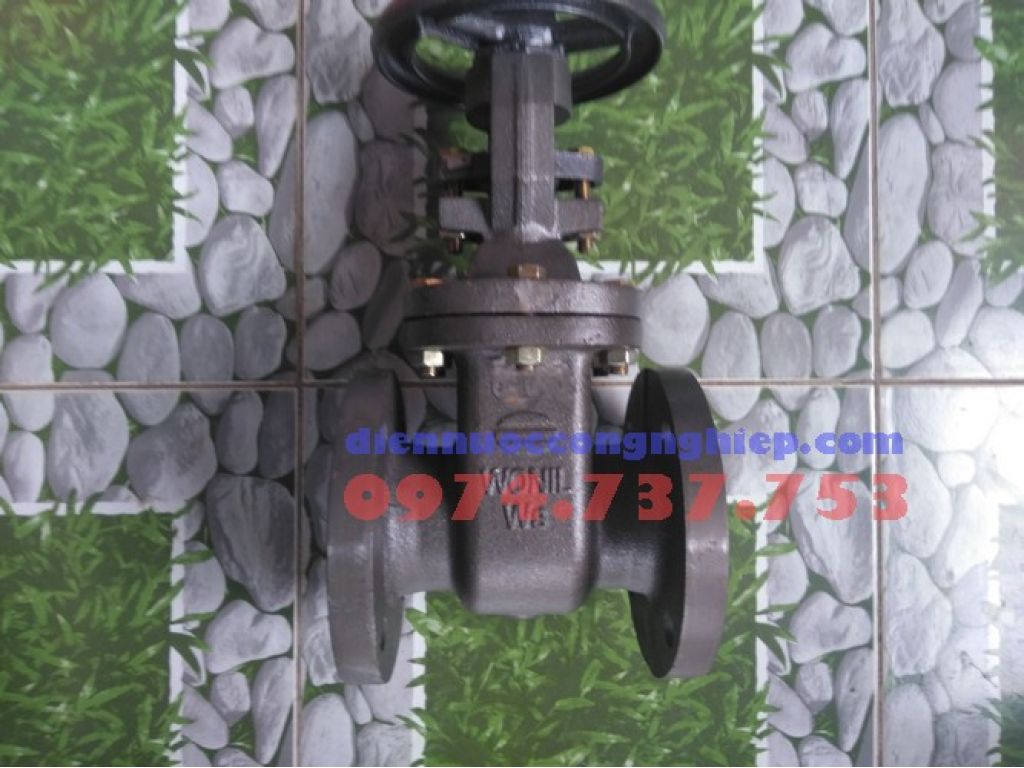

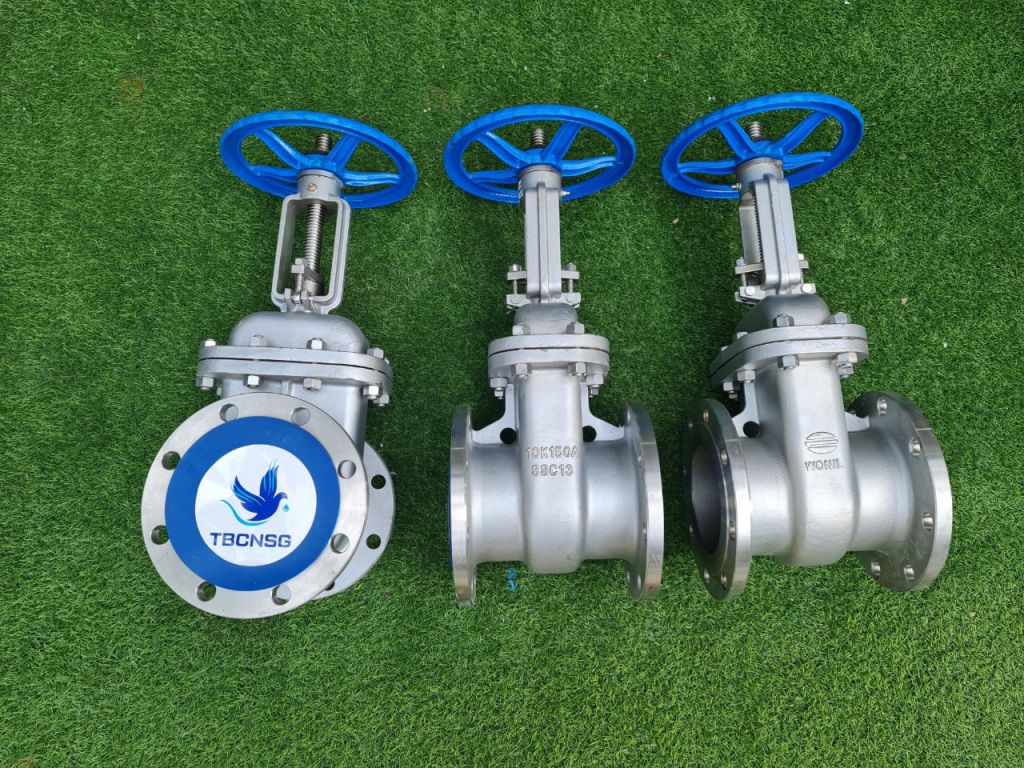

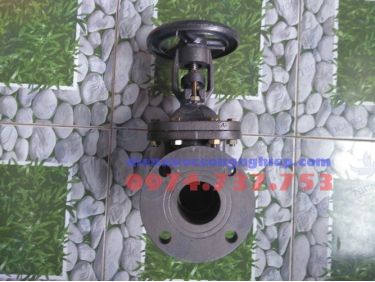

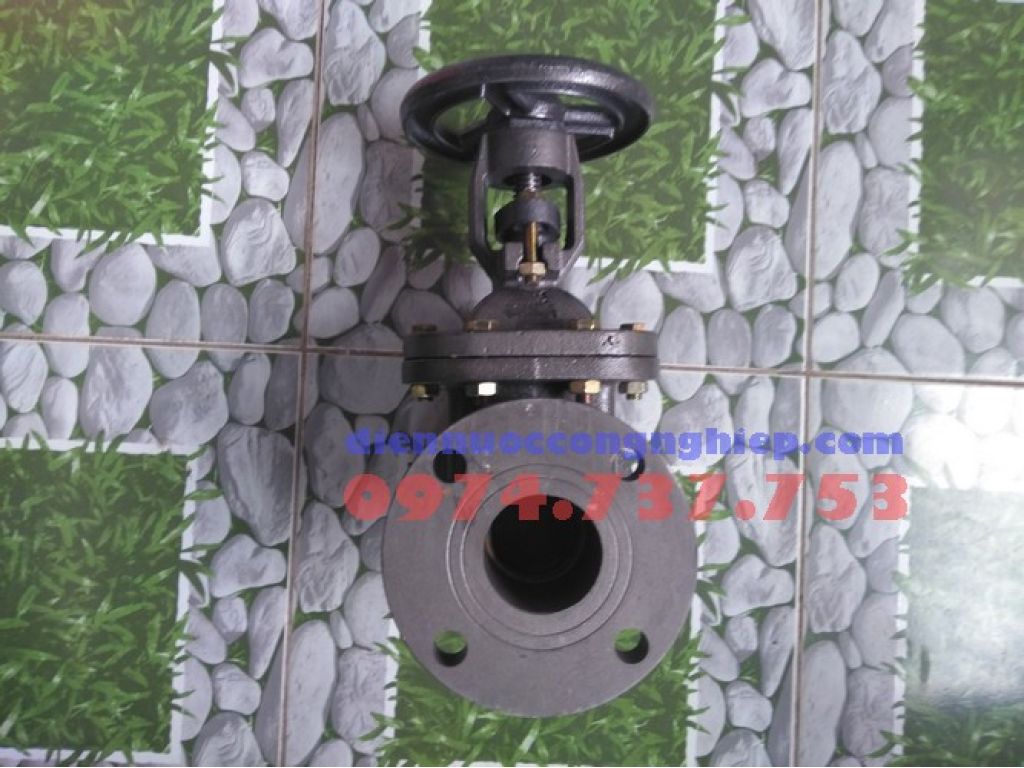

Van cổng Wonil WSGO-1 là loại van công nghiệp thuộc nhóm van chặn, được thiết kế với cơ cấu đóng mở bằng đĩa van hình nêm hoặc song song di chuyển lên xuống vuông góc với dòng chảy. Model WSGO-1 nổi bật với cấu tạo ty nổi (Rising Stem), cho phép người vận hành dễ dàng quan sát trạng thái đóng/mở của van thông qua vị trí nâng lên hạ xuống của ty van. Thân van được chế tạo từ Inox 304 (SCS13/CF8), đảm bảo khả năng chống ăn mòn và độ bền cao trong nhiều môi trường khắc nghiệt. Kết nối mặt bích (Flanged End) theo tiêu chuẩn JIS 10K hoặc PN16 mang lại khả năng lắp đặt chắc chắn và kín khít với đường ống. Nguyên lý hoạt động của van cổng là sử dụng một đĩa van (gate) di chuyển theo phương thẳng đứng để đóng hoặc mở hoàn toàn dòng chảy. Khi tay quay được xoay, ty van sẽ nâng hoặc hạ đĩa van. Việc nâng hoàn toàn đĩa van sẽ mở thông dòng chảy, trong khi hạ hoàn toàn đĩa van sẽ chặn dòng chảy. Do cơ chế đóng mở tuyến tính, van cổng thường được sử dụng cho các ứng dụng yêu cầu dòng chảy không bị cản trở khi mở hoàn toàn và ít khi được sử dụng để điều tiết dòng chảy.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Model | WSGO-1 |
| Loại van | Van cổng (Gate Valve) |
| Kiểu trục | Ty nổi (Rising Stem) |
| Vật liệu chế tạo | Thân: Inox 304 (SCS13 / CF8) |
| Đĩa van | Inox 304 (hoặc tùy chọn theo yêu cầu) |
| Gioăng/Đệm | PTFE (Teflon) hoặc vật liệu tương đương chịu nhiệt |
| Kích thước (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200, ... (tùy chọn theo yêu cầu) |
| Áp suất làm việc danh nghĩa (PN) | PN10, PN16 (Tương đương 10 bar - 16 bar) |
| Nhiệt độ làm việc tối đa | Khoảng $180^\circ C$ (tùy thuộc vào vật liệu gioăng và áp suất) |
| Môi trường sử dụng | Nước sạch, nước thải, dầu, hóa chất nhẹ, hơi nước bão hòa, PCCC, ... |
| Kiểu kết nối | Mặt bích (Flanged End) |
| Tiêu chuẩn mặt bích | JIS 10K, ANSI B16.5 (Class 150), DIN PN16 (tùy chọn theo yêu cầu) |
| Áp lực thử nghiệm | Thân: 24 bar, Gioăng: 17.6 bar (theo tiêu chuẩn JIS B2003) |
| Hãng sản xuất | Wonil |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Khả năng chống ăn mòn cao: Việc sử dụng Inox 304 làm vật liệu chế tạo thân van và đĩa van giúp sản phẩm có khả năng chống ăn mòn tuyệt vời trong nhiều loại môi trường, đặc biệt là nước, hóa chất có tính ăn mòn nhẹ và hơi nước.
- Độ bền cơ học tốt: Inox 304 cung cấp độ cứng và độ bền kéo cao, đảm bảo van hoạt động ổn định dưới áp lực và tác động cơ học trong thời gian dài.
- Ty nổi (Rising Stem): Thiết kế ty nổi giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van chỉ bằng cách quan sát vị trí ty van. Khi ty van nâng cao, van mở hoàn toàn; khi ty van hạ thấp, van đóng hoàn toàn. Điều này cải thiện khả năng kiểm soát và an toàn vận hành.
- Kết nối mặt bích chắc chắn: Kết nối mặt bích mang lại khả năng lắp đặt mạnh mẽ, kín khít và dễ dàng tháo lắp khi cần bảo trì hoặc thay thế so với kết nối ren.
- Dòng chảy không bị cản trở khi mở hoàn toàn: Khi van mở hoàn toàn, đĩa van được nâng hoàn toàn lên khỏi đường đi của dòng chảy, tạo ra một đường ống thông suốt với tổn thất áp suất tối thiểu. Điều này lý tưởng cho các hệ thống yêu cầu lưu lượng tối đa.
- Khả năng chịu nhiệt độ tương đối cao: Với giới hạn nhiệt độ làm việc lên đến khoảng $180^\circ C$, van phù hợp cho nhiều ứng dụng công nghiệp có nhiệt độ hoạt động trung bình.
- Tiêu chuẩn chế tạo quốc tế: Việc tuân thủ các tiêu chuẩn như JIS, ANSI, DIN đảm bảo tính tương thích và khả năng thay thế trong các hệ thống đã được thiết lập.
Nhược điểm kỹ thuật:
- Không phù hợp cho việc điều tiết dòng chảy: Van cổng hoạt động tốt nhất ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Việc sử dụng van để điều tiết dòng chảy bằng cách đóng một phần có thể gây rung động, ăn mòn đĩa van và thân van do dòng chảy tốc độ cao tác động lên bề mặt đĩa van chưa đóng hết, dẫn đến giảm tuổi thọ và hiệu suất hoạt động.
- Tốc độ đóng/mở chậm: Do cơ chế hoạt động của ty nổi và đĩa van, van cổng có tốc độ đóng/mở chậm hơn so với các loại van bi hoặc van bướm, không phù hợp cho các ứng dụng yêu cầu đóng ngắt nhanh.
- Yêu cầu không gian lắp đặt lớn hơn: Thiết kế ty nổi yêu cầu không gian phía trên van để ty van có thể nâng lên hoàn toàn khi mở. Điều này có thể là một hạn chế trong các không gian lắp đặt chật hẹp.
- Chi phí ban đầu cao hơn so với van thép carbon: Mặc dù có ưu điểm vượt trội về chống ăn mòn, giá thành của van cổng làm bằng Inox 304 thường cao hơn so với các loại van làm từ thép carbon, đặc biệt là trong các kích thước lớn.
- Dễ tích tụ cặn bẩn: Trong một số ứng dụng với chất lỏng chứa cặn hoặc bùn, các bộ phận bên trong van cổng có thể dễ bị tích tụ cặn bẩn, ảnh hưởng đến khả năng đóng kín và vận hành.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra trước khi lắp đặt: Đảm bảo van còn nguyên vẹn, không bị hư hại trong quá trình vận chuyển. Kiểm tra thông số kỹ thuật của van (kích thước, áp suất, vật liệu) có phù hợp với hệ thống hay không.
- Chuẩn bị đường ống: Làm sạch mặt bích của đường ống và mặt bích của van, loại bỏ bụi bẩn, gỉ sét hoặc vật lạ có thể làm ảnh hưởng đến độ kín của mối ghép.
- Chọn vật liệu làm kín: Sử dụng gioăng (gasket) phù hợp với tiêu chuẩn mặt bích (JIS 10K, PN16, Class 150) và môi trường làm việc. Đặt gioăng vào giữa hai mặt bích.
- Ghép nối mặt bích: Đặt van vào giữa hai mặt bích của đường ống, đảm bảo các lỗ bu lông thẳng hàng.
- Siết bu lông: Sử dụng bu lông và đai ốc có kích thước và vật liệu phù hợp. Siết bu lông theo quy trình đối xứng (hình sao hoặc hình chữ thập) để đảm bảo áp lực phân bố đều trên toàn bộ chu vi mặt bích. Siết từ từ và tăng dần lực siết cho đến khi đạt mô-men xoắn khuyến nghị.
- Kiểm tra hướng dòng chảy: Đảm bảo van được lắp đặt theo đúng hướng mũi tên chỉ trên thân van (nếu có), phù hợp với hướng dòng chảy của lưu chất.
- Lắp đặt van thẳng đứng: Với van cổng ty nổi, khuyến khích lắp đặt theo phương thẳng đứng để ty van có thể di chuyển tự do và dễ dàng quan sát. Tuy nhiên, trong một số trường hợp, có thể lắp theo phương ngang nếu điều kiện cho phép và được nhà sản xuất chấp thuận.
Vận hành:
- Kiểm tra trạng thái ban đầu: Trước khi mở van, đảm bảo van đang ở trạng thái đóng hoàn toàn.
- Mở van: Xoay tay quay ngược chiều kim đồng hồ để nâng ty van và mở đĩa van. Nâng ty van cho đến khi van mở hoàn toàn. Quan sát vị trí ty nổi để xác nhận van đã mở hết.
- Đóng van: Xoay tay quay theo chiều kim đồng hồ để hạ ty van và đóng đĩa van. Hạ ty van cho đến khi van đóng hoàn toàn.
- Tránh điều tiết dòng chảy: Tuyệt đối không sử dụng van cổng để điều tiết lưu lượng bằng cách đóng một phần. Chỉ sử dụng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn.
- Quan sát ty nổi: Thường xuyên quan sát vị trí ty nổi để biết trạng thái hoạt động của van.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Vệ sinh bên ngoài: Thường xuyên lau chùi bụi bẩn, dầu mỡ bám trên thân van và ty van để đảm bảo các bộ phận hoạt động trơn tru.
- Kiểm tra độ kín: Định kỳ kiểm tra các mối nối mặt bích để phát hiện sớm các dấu hiệu rò rỉ và siết lại bu lông nếu cần.
- Bôi trơn ty van: Nếu ty van có dấu hiệu bị cứng hoặc khó xoay, có thể bôi một lớp mỡ chịu nhiệt phù hợp lên ty van để đảm bảo hoạt động trơn tru.
- Kiểm tra hoạt động: Mở và đóng van định kỳ (ví dụ: 3-6 tháng/lần) để đảm bảo các bộ phận không bị kẹt do lắng đọng hoặc ăn mòn, đặc biệt là trong các hệ thống ít sử dụng.
- Kiểm tra gioăng: Nếu có nghi ngờ về tình trạng của gioăng, cần tháo van ra để kiểm tra và thay thế nếu bị lão hóa hoặc hư hỏng.
Xử lý sự cố thường gặp:
- Rò rỉ tại mặt bích:
- Nguyên nhân: Lỏng bu lông, gioăng bị hỏng, mặt bích bị cong vênh hoặc bẩn.
- Khắc phục: Siết lại bu lông theo quy trình đối xứng. Nếu gioăng bị hỏng, thay thế bằng gioăng mới. Làm sạch mặt bích và thay gioăng mới.
- Van bị kẹt, khó xoay tay quay:
- Nguyên nhân: Ty van bị ăn mòn, bám cặn bẩn, thiếu bôi trơn, hoặc đĩa van bị kẹt do vật lạ.
- Khắc phục: Vệ sinh ty van, bôi trơn bằng mỡ chịu nhiệt. Nếu có vật lạ, cần tháo van ra để làm sạch. Nếu ty van bị ăn mòn nặng, có thể cần thay thế van.
- Van đóng không kín, bị rò rỉ qua đĩa van:
- Nguyên nhân: Đĩa van hoặc bề mặt seat bị ăn mòn, trầy xước, bám cặn bẩn, hoặc bị biến dạng.
- Khắc phục: Thử vệ sinh đĩa van và bề mặt seat. Nếu vẫn rò rỉ, có thể cần mài hoặc đánh bóng lại bề mặt seat. Trường hợp hư hỏng nặng, cần thay thế đĩa van hoặc cả van.
- Ty van bị xoay nhưng đĩa van không di chuyển:
- Nguyên nhân: Ren trên ty van hoặc đai ốc dẫn động bị mòn hoặc gãy.
- Khắc phục: Cần tháo van ra để kiểm tra và thay thế các bộ phận ren bị hỏng.
Ứng dụng thực tế
Van cổng Wonil WSGO-1 ty nổi, thân Inox 304, kết nối mặt bích là lựa chọn tối ưu cho nhiều ngành công nghiệp và hệ thống yêu cầu độ bền, khả năng chống ăn mòn và hoạt động đáng tin cậy:
- Hệ thống cấp thoát nước: Sử dụng trong các hệ thống cấp nước sinh hoạt, nước công nghiệp, hệ thống xử lý nước thải, nơi yêu cầu vật liệu chống ăn mòn và độ bền cao.
- Nhà máy hóa chất: Phù hợp cho việc vận chuyển các loại hóa chất có tính ăn mòn nhẹ đến trung bình, dung môi, axit loãng, kiềm loãng.
- Ngành dầu khí: Ứng dụng trong các hệ thống đường ống dẫn dầu, khí, nước mỏ, nơi yêu cầu độ kín và khả năng chịu áp lực.
- Hệ thống phòng cháy chữa cháy (PCCC): Là thành phần quan trọng trong các hệ thống sprinkler, hệ thống cấp nước cho vòi phun, đảm bảo lưu thông nước khi có sự cố.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Sử dụng trong các đường ống nước nóng, nước lạnh, hệ thống tuần hoàn nước giải nhiệt.
- Nhà máy thực phẩm và đồ uống: Vật liệu Inox 304 đảm bảo vệ sinh an toàn thực phẩm, phù hợp cho các ứng dụng vận chuyển nước sạch, nguyên liệu lỏng.
- Nhà máy giấy, dệt nhuộm: Sử dụng trong các quy trình sản xuất có liên quan đến nước và hóa chất.
- Các ứng dụng công nghiệp nói chung: Bất kỳ hệ thống nào yêu cầu van chặn, độ bền cao, khả năng chống ăn mòn và kết nối mặt bích chắc chắn.
Liên hệ Hotline 09.1800.6799 để được báo giá
