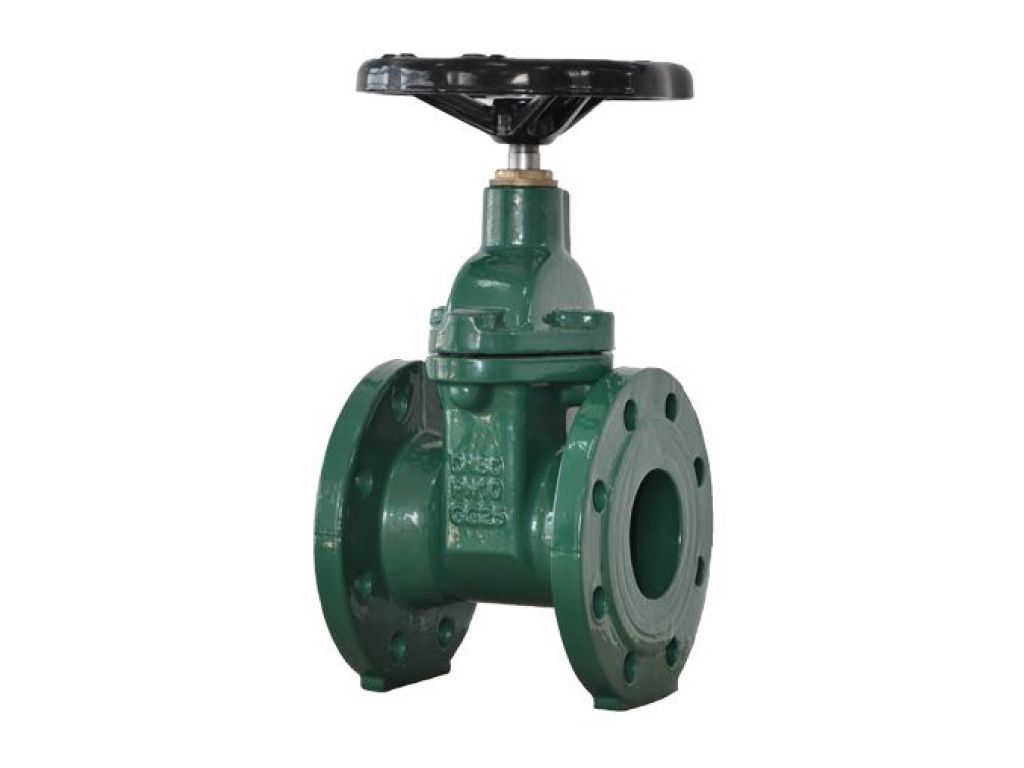

Van Cổng Ty Chìm Gala Thân Gang Nối Bích

Van cổng ty chìm Gala thân gang nối bích là dòng van công nghiệp được các kỹ sư MEP, nhà thầu cấp thoát nước và đơn vị thi công PCCC lựa chọn cho các tuyến ống ngầm, hố van chật hẹp hoặc hộp kỹ thuật. Bài viết dưới đây tổng hợp chi tiết thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, bảng tra kích thước lắp đặt, so sánh với van cổng ty nổi và bảng giá tham khảo để anh chị có đủ cơ sở đệ trình dự án và lập dự toán.

1. Tổng quan về van cổng ty chìm Gala thân gang nối bích

Để chọn đúng sản phẩm, trước hết cần hiểu rõ khái niệm và tên gọi tiêu chuẩn của dòng van này trên thị trường cũng như trong hồ sơ thiết kế.

• Định nghĩa và tên gọi tiếng Anh: Van cổng ty chìm Gala còn được gọi là Non-Rising Stem Resilient Seated Gate Valve hoặc Flanged Gate Valve. Đây là dòng van công nghiệp thân gang, kết nối mặt bích, chuyên dùng để đóng hoặc mở hoàn toàn dòng chảy trên tuyến ống.
• Đặc điểm thiết kế ty chìm: Trục van (stem) nằm gọn bên trong thân van và không nhô lên khi mở, giúp tối ưu không gian lắp đặt tại các hố van chật hẹp, đường ống ngầm hoặc hộp kỹ thuật trên cao.
• Phạm vi ứng dụng: Phổ biến trong mạng lưới cấp thoát nước đô thị, hệ thống điều hòa không khí HVAC, đường ống PCCC của tòa nhà và nhà xưởng, cùng các trạm xử lý nước thải.
• Vị trí trong danh mục: Sản phẩm thuộc nhóm danh mục van cổng công nghiệp và là một trong những mã được tiêu thụ mạnh nhất của thương hiệu van công nghiệp Gala tại thị trường Việt Nam.

2. Thông số kỹ thuật chi tiết của van cổng ty chìm Gala

Phần này là nội dung quan trọng nhất đối với kỹ sư thiết kế, bởi các thông số dưới đây cần khớp với yêu cầu hồ sơ thầu trước khi chốt mã vật tư.

2.1. Kích thước tiêu chuẩn

• Dải kích thước phổ biến: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
• Các cỡ lớn đến DN600 được cung cấp theo đơn đặt hàng dự án.
• Kích thước nhỏ hơn có thể yêu cầu riêng tùy theo thiết kế tuyến ống.

2.2. Vật liệu chế tạo

• Thân và nắp van (Body & Bonnet): Gang dẻo GGG50 (Ductile Iron) chịu được lực va đập và áp suất cao, phù hợp cho tuyến ống ngầm chịu tải trọng động.
• Đĩa van hoặc cánh van (Wedge): Gang dẻo bọc cao su EPDM giúp chống ăn mòn, độ kín khít cao, không bị xước lớp lót khi đóng mở nhiều lần.
• Trục van hoặc ty van (Stem): Thép không gỉ AISI 420 hoặc Stainless Steel 304, chống gỉ và chịu mài mòn trong môi trường ẩm ướt.
• Lớp sơn phủ (Coating): Sơn Epoxy tĩnh điện dày tối thiểu 250 µm cả mặt trong lẫn mặt ngoài theo tiêu chuẩn AWWA C550, an toàn cho nước sạch và nước uống.
• Bộ đệm kín ty van: Nhiều lớp gioăng cao su NBR hoặc EPDM chống rò rỉ lưu chất ngược lên nắp van.

2.3. Áp lực làm việc

• PN10, PN16, PN25 tương ứng 10 bar, 16 bar và 25 bar cho các hệ thống thông thường.
• 200 PSI, 250 PSI hoặc 300 PSI theo chuẩn ANSI, AWWA và UL/FM dành cho hệ thống PCCC.
• Khi chọn áp lực, anh chị nên dựa trên áp suất thử nghiệm của hệ thống chứ không chỉ áp suất làm việc danh nghĩa.

2.4. Tiêu chuẩn kết nối mặt bích

• BS EN 1092-2 cho PN10 và PN16, tương thích BS 4504.
• ANSI B16.1 Class 125 cho hệ thống theo chuẩn Mỹ.
• ISO 7005 cho các dự án có yêu cầu tiêu chuẩn quốc tế.
• Tham khảo chi tiết tại tiêu chuẩn mặt bích BS EN 1092-2 PN16 để đối chiếu trước khi đặt hàng.

2.5. Nhiệt độ làm việc

• Từ -10°C đến +80°C cho nước lạnh và nước sạch thông thường.
• Lên tới +110°C với cấu hình đệm làm kín chịu nhiệt cao cấp hơn.

Yêu cầu gửi Catalogue và File CAD van cổng Gala phục vụ đệ trình dự án: Tải Catalogue Van Cổng Ty Chìm Gala PDF

3. Cấu tạo và nguyên lý hoạt động của van cổng ty chìm Gala

3.1. Chi tiết cấu tạo van

• Tay quay vô lăng (Handwheel): Vận hành thủ công nhẹ nhàng nhờ bước ren tinh xảo, hạn chế lực vặn lớn cho kỹ thuật viên.
• Bộ đệm kín ty van (O-ring Sealing): Nhiều lớp gioăng cao su NBR hoặc EPDM chống rò rỉ lưu chất ngược lên nắp van.
• Thân van đúc mặt bích: Có đúc nổi thương hiệu GALA, tiêu chuẩn áp lực và kích thước DN, giúp nhận biết hàng chính hãng nhanh chóng.
• Đĩa nêm dạng mềm (Resilient Wedge): Thiết kế đáy phẳng giúp không bị tích tụ rác, cát sỏi gây kẹt van trong quá trình vận hành.

3.2. Nguyên lý hoạt động

• Cơ chế chuyển động ren trong: Khi xoay vô lăng, ty van quay tại chỗ và làm đĩa van tịnh tiến lên hoặc xuống theo ren đúc bên trong cánh van.
• Trạng thái đóng và mở toàn phần: Khi mở hoàn toàn, cánh van rút hết khỏi lòng ống, không gây cản trở dòng chảy và giảm thiểu tổn thất áp suất.
• Lưu ý vận hành: Van cổng chỉ nên dùng ở chế độ đóng hoàn toàn hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng liên tục vì dễ gây xói mòn đĩa van.

4. Ưu điểm vượt trội của van cổng ty chìm Gala thân gang nối bích

• Tiết kiệm diện tích lắp đặt: Không chiếm không gian trồi ty như van cổng ty nổi, rất phù hợp khi lắp ngầm dưới lòng đất hoặc trong hầm kỹ thuật có chiều cao hạn chế.
• Độ bền và chống ăn mòn: Thân gang dẻo phủ Epoxy chống oxy hóa, đĩa van bọc EPDM mềm giúp kín khít tuyệt đối ngay cả khi tuyến ống có rung động nhẹ.
• Đạt tiêu chuẩn quốc tế khắt khe: Đáp ứng tiêu chuẩn thiết kế BS 5163, ISO 7259, AWWA C509/C515, cùng chứng nhận UL/FM cho hệ thống phòng cháy chữa cháy.
• Đóng mở nhẹ nhàng: Nhờ ma sát thấp giữa đĩa bọc cao su và thân van phẳng, giảm lực vặn tay quay đáng kể so với van cổng kim loại truyền thống.
• Tuổi thọ cao: Vật liệu gang dẻo GGG50 và trục inox giúp van hoạt động ổn định trong nhiều năm, giảm chi phí bảo trì cho chủ đầu tư.

5. Bảng tra kích thước và cấu hình lắp đặt mặt bích van Gala

Bảng dưới đây tổng hợp các thông số lắp đặt cơ bản theo tiêu chuẩn BS EN 1092-2 PN16, giúp kỹ sư MEP tra cứu nhanh khi triển khai bản vẽ mà không cần mở catalogue chi tiết.

Các giá trị trên là tham khảo theo tiêu chuẩn phổ biến, anh chị nên đối chiếu với catalogue gốc của từng mã van cụ thể trước khi duyệt bản vẽ. Với hệ thống theo chuẩn Mỹ, xem thêm van cổng ty chìm mặt bích theo tiêu chuẩn ANSI Class 125.

6. So sánh van cổng ty chìm Gala và van cổng ty nổi Gala

Việc lựa chọn giữa hai dòng van phụ thuộc vào vị trí lắp đặt và nhu cầu quan sát trạng thái van trong quá trình vận hành. Bảng dưới đây giúp anh chị so sánh nhanh.

Anh chị có thể xem thêm bài viết phân biệt van cổng ty chìm và van cổng ty nổi để hiểu rõ hơn về tiêu chí chọn lựa theo từng vị trí lắp đặt.

7. Báo giá van cổng ty chìm Gala thân gang nối bích mới nhất

Giá van biến động theo kích cỡ, tiêu chuẩn áp lực và khối lượng đặt hàng. Bảng dưới đây cung cấp khoảng giá định hướng để nhà thầu lập dự toán trước khi nhận báo giá chính thức.

7.1. Yếu tố cấu thành giá

• Kích cỡ đường ống: DN50 đến DN600, kích thước càng lớn giá càng cao.
• Tiêu chuẩn áp lực: Van PN16 thông thường có giá thấp hơn van 300 PSI đạt UL/FM dùng cho PCCC.
• Hình thức mua: Mua lẻ theo bộ có giá khác với mua dự án số lượng lớn.
• Vật liệu và lớp phủ: Cấu hình đệm đặc biệt hoặc sơn phủ tăng cường có thể làm thay đổi giá.

7.2. Bảng giá tham khảo theo kích thước thông dụng

Tải bảng giá và nhận chiết khấu bán buôn van cổng Gala lên đến 30–35% cho dự án – Liên hệ hotline 09 1800 6799 hoặc Zalo: Gửi yêu cầu báo giá ngay

7.3. Chính sách ưu đãi dự án

• Chiết khấu cao cho nhà thầu MEP, đơn vị thi công PCCC và cấp thoát nước.
• Ưu đãi theo giá trị đơn hàng, đặc biệt với các gói thầu trọn bộ tuyến ống.
• Hỗ trợ giá tốt khi chủ đầu tư chốt danh mục vật tư đồng bộ nhiều dòng van.

8. Hướng dẫn lắp đặt, vận hành và kiểm tra hàng chính hãng Gala

8.1. Lưu ý khi lắp đặt mặt bích

• Vệ sinh sạch bề mặt bích và gioăng đệm trước khi lắp ghép để tránh rò rỉ.
• Sử dụng gioăng đệm cao su hoặc loại không chứa Amiang để đảm bảo an toàn.
• Siết bu lông đối ứng đều tay theo hình chéo, tránh siết lệch một phía gây biến dạng mặt bích.
• Căn chỉnh tuyến ống đồng tâm trước khi siết chặt để van không chịu ứng suất uốn.

8.2. Nhận biết van Gala chính hãng

• Thân van đúc nổi logo GALA, tem thông số rõ ràng về kích thước, áp lực và tiêu chuẩn.
• Đi kèm CO (Certificate of Origin), CQ (Certificate of Quality) và Packing List khi giao hàng.
• Lớp sơn Epoxy phủ đều, không có vết xước, ba via hay bọt khí bất thường.

8.3. Tải Catalogue và File CAD/BIM van Gala

Tài liệu kỹ thuật số bao gồm catalogue, bản vẽ cấu tạo và file CAD/BIM giúp kỹ sư đệ trình và hoàn công nhanh chóng.

Yêu cầu gửi Catalogue và File CAD van cổng Gala phục vụ đệ trình dự án: Tải Catalogue Van Cổng Ty Chìm Gala PDF

9. Đơn vị phân phối van cổng ty chìm Gala chính hãng, giá tốt

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao, trong đó có dòng van cổng ty chìm Gala chính hãng.

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh.
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Năng lực cung cấp: Kho bãi quy mô, sẵn hàng số lượng lớn các cỡ DN50 đến DN400, đáp ứng cả đơn hàng lẻ và đơn hàng dự án.
• Cam kết bán hàng: Hàng nhập khẩu mới 100%, bảo hành chính hãng 12 đến 24 tháng, đầy đủ giấy tờ kiểm định.
• Dịch vụ hỗ trợ: Tư vấn kỹ thuật 24/7, giao hàng tận công trình theo tiến độ, hỗ trợ hồ sơ CO/CQ và tài liệu đệ trình.
