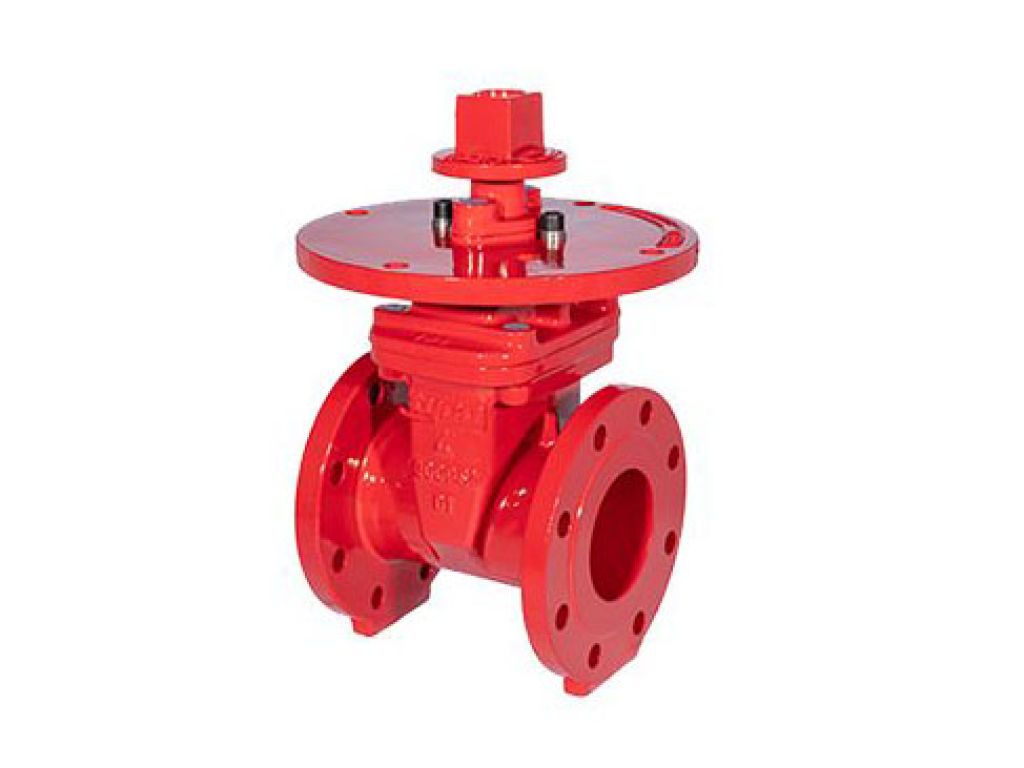

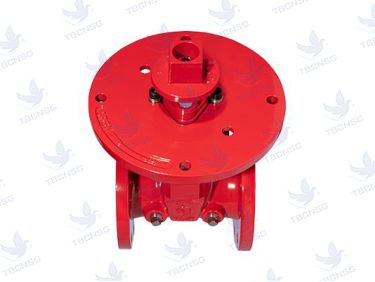

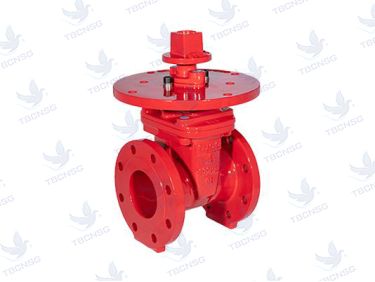

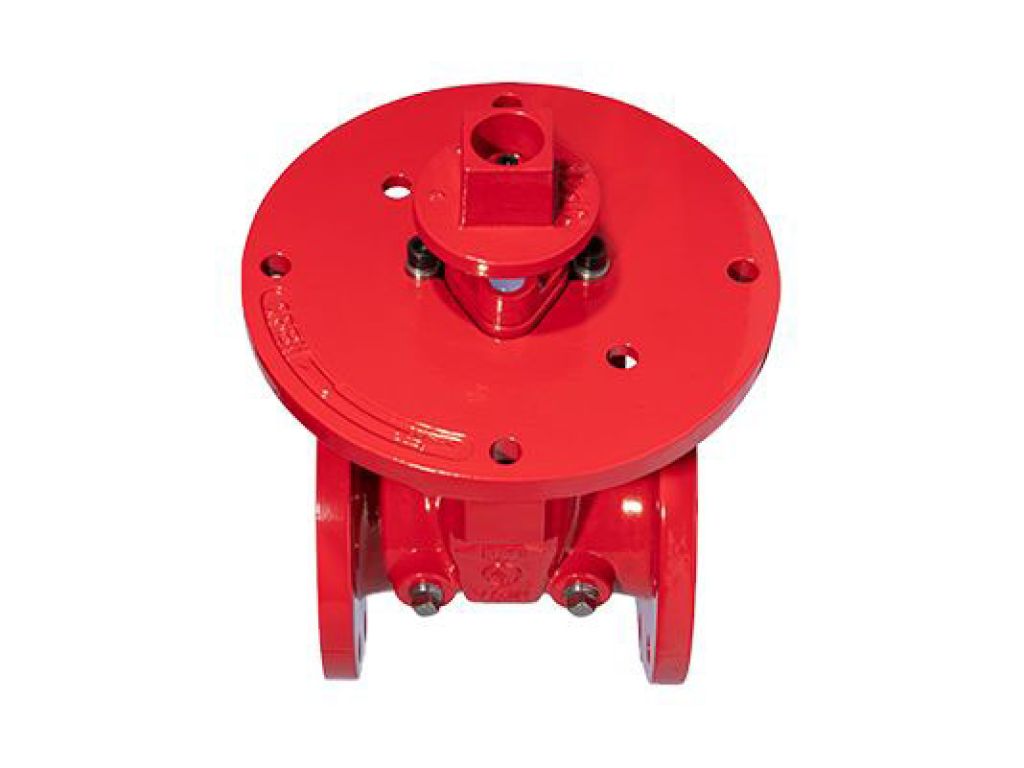

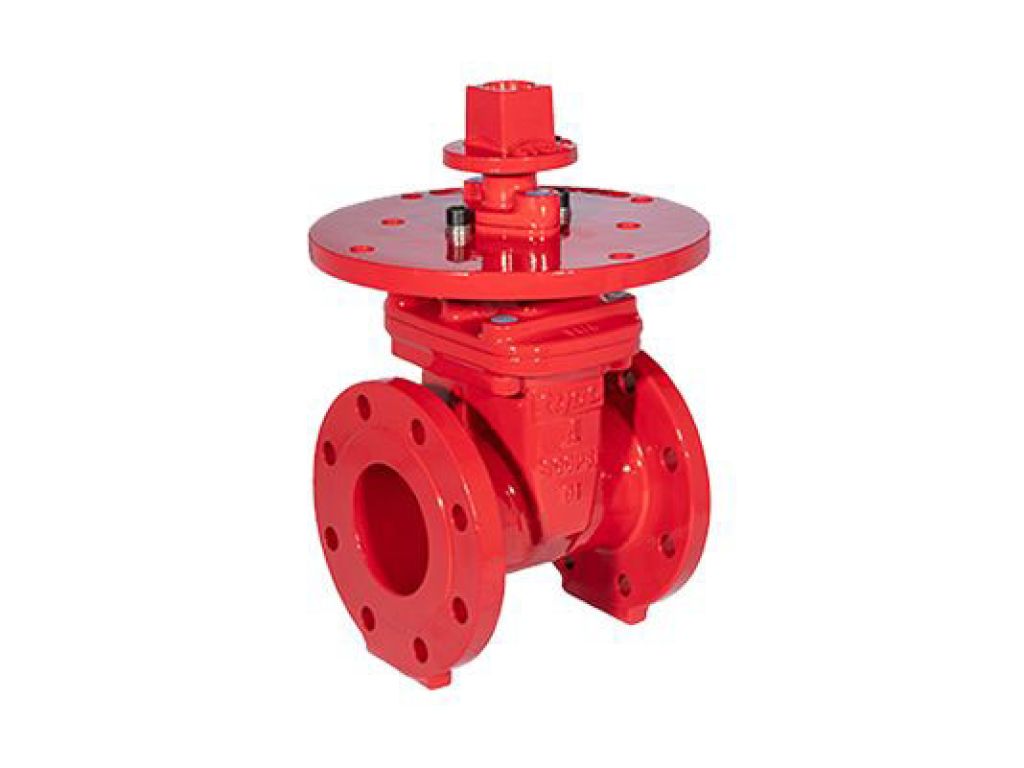

Van cổng chìm Tyco TJP là dòng van chuyên dụng cho các hệ thống phòng cháy chữa cháy (PCCC), được chứng nhận UL và FM, đảm bảo hiệu suất và độ tin cậy cao.
Giới thiệu & Nguyên lý hoạt động
Van cổng chìm Tyco TJP (Tyco Jet Port) là loại van đóng mở hoàn toàn, sử dụng đĩa van hình nêm (wedge) di chuyển lên xuống theo trục ty van để điều chỉnh dòng chảy. Khi tay núm xoay theo chiều kim đồng hồ, đĩa van sẽ hạ xuống bịt kín đường ống, ngăn dòng chảy. Ngược lại, khi xoay ngược chiều kim đồng hồ, đĩa van sẽ nâng lên, cho phép dòng chảy đi qua. Thiết kế chìm (tức là trục ty van được giấu bên dưới mặt bích hoặc thân van khi đóng hoàn toàn) giúp tiết kiệm không gian lắp đặt và giảm thiểu nguy cơ va chạm.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van Cổng Chìm Tyco TJP UL FM |
| Danh mục | Van Cổng |
| Thương hiệu | Tyco Fire Protection |
| Áp suất làm việc (PN) | 16 Bar (PN16) |
| Kích thước (DN) | DN80, DN100, DN150, DN200, DN250, DN300 |
| Nhiệt độ làm việc | Tối đa 120°C |
| Môi trường sử dụng | Nước sạch, hệ thống PCCC |
| Vật liệu chế tạo |
|
| Kiểu kết nối | Mặt bích (Flanged) theo tiêu chuẩn EN 1092-2 / ISO 7005-2 (BS 4504) |
| Tiêu chuẩn áp dụng | UL 262, FM 1270 |
| Loại vận hành | Tay núm xoay (Handwheel) |
| Chứng nhận | UL, FM |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Chứng nhận UL & FM: Đảm bảo tuân thủ các tiêu chuẩn an toàn và hiệu suất nghiêm ngặt nhất cho hệ thống PCCC.
- Thiết kế chìm: Giúp giảm thiểu không gian lắp đặt, phù hợp với các vị trí có hạn chế về chiều cao.
- Vật liệu cao cấp: Thân gang cầu và ty đồng/inox mang lại độ bền cơ học, khả năng chống ăn mòn tốt trong môi trường nước.
- Đĩa van bọc cao su: Cung cấp khả năng làm kín tuyệt đối (zero leakage) khi đóng hoàn toàn, ngăn chặn rò rỉ hiệu quả, đặc biệt quan trọng trong hệ thống PCCC.
- Hoạt động tin cậy: Cơ cấu ty chìm và đĩa nêm hoạt động ổn định, ít gặp sự cố kỹ thuật.
- Chỉ báo trạng thái rõ ràng: Tay núm xoay cho phép người vận hành dễ dàng nhận biết trạng thái đóng/mở của van.
- Khả năng chống ăn mòn: Lớp phủ epoxy hoặc sơn bảo vệ bên ngoài chống lại các tác động môi trường.
Nhược điểm:
- Tốc độ đóng/mở chậm: Do cơ cấu ty chìm và đĩa nêm, van cổng không phù hợp cho các ứng dụng yêu cầu đóng mở nhanh.
- Dòng chảy bị cản trở: Khi mở hoàn toàn, đĩa van vẫn nằm trong lòng ống, gây ra một chút sụt áp nhỏ so với van bi hoặc van bướm.
- Không điều tiết dòng chảy: Van cổng chỉ nên hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Việc vận hành ở vị trí trung gian có thể gây rung động, mài mòn đĩa van và seat, làm giảm tuổi thọ.
- Yêu cầu không gian lắp đặt theo chiều dọc: Mặc dù là thiết kế chìm, nhưng vẫn cần đủ không gian để vận hành tay núm và cho phép ty van di chuyển.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra van: Trước khi lắp đặt, kiểm tra kỹ van xem có hư hỏng, biến dạng hoặc vật lạ bên trong lòng van không. Đảm bảo đĩa van có thể di chuyển tự do.
- Vệ sinh đường ống: Làm sạch hai đầu mặt bích của đường ống để loại bỏ bụi bẩn, cát, hoặc các vật liệu khác có thể làm hỏng gioăng làm kín hoặc đĩa van.
- Định hướng lắp đặt: Van cổng Tyco TJP được thiết kế để lắp đặt theo phương ngang hoặc phương thẳng đứng. Tuy nhiên, đối với hệ thống PCCC, việc lắp đặt theo phương ngang thường được ưu tiên để dễ dàng tiếp cận và vận hành.
- Sử dụng gioăng làm kín: Chọn loại gioăng làm kín phù hợp với tiêu chuẩn mặt bích và điều kiện làm việc. Đặt gioăng vào vị trí giữa hai mặt bích.
- Ghép nối mặt bích: Đưa van vào giữa hai mặt bích của đường ống. Căn chỉnh các lỗ bu lông trên van và đường ống.
- Siết bu lông: Lắp bu lông và đai ốc theo đúng tiêu chuẩn. Siết bu lông theo trình tự chéo, từng bước một để đảm bảo áp lực phân bố đều trên bề mặt mặt bích và gioăng làm kín. Tránh siết quá chặt một bu lông.
- Kiểm tra áp lực: Sau khi lắp đặt, tiến hành kiểm tra áp lực cho hệ thống theo quy định.
Vận hành:
- Mở van: Xoay tay núm ngược chiều kim đồng hồ. Quan sát sự di chuyển của ty van. Tiếp tục xoay cho đến khi ty van nâng lên hoàn toàn và đĩa van rời khỏi seat.
- Đóng van: Xoay tay núm theo chiều kim đồng hồ. Tiếp tục xoay cho đến khi đĩa van hạ xuống hoàn toàn và bịt kín đường ống.
- Lưu ý: Tuyệt đối không vận hành van ở vị trí đóng một phần (intermediate position) trong thời gian dài, vì điều này có thể gây rung động, mài mòn và làm hỏng đĩa van cũng như seat, dẫn đến rò rỉ. Van cổng chỉ nên hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ kiểm tra bên ngoài van để phát hiện các dấu hiệu ăn mòn, hư hỏng, rò rỉ tại các mối nối hoặc trục ty.
- Kiểm tra hoạt động: Vận hành thử van (mở/đóng) định kỳ để đảm bảo cơ cấu hoạt động trơn tru, không bị kẹt.
- Bôi trơn: Các bộ phận chuyển động như trục ty và vòng bi nên được bôi trơn định kỳ bằng mỡ chuyên dụng để đảm bảo hoạt động nhẹ nhàng.
- Kiểm tra gioăng làm kín: Đối với các van đã sử dụng lâu ngày, có thể cần kiểm tra tình trạng của gioăng làm kín (seat) và cao su bọc đĩa van. Nếu có dấu hiệu lão hóa, nứt, hoặc hư hỏng, cần thay thế.
- Vệ sinh: Trong trường hợp có cặn bẩn tích tụ, có thể cần tháo van ra để vệ sinh bên trong lòng van và đĩa van.
Xử lý sự cố thường gặp:
- Van bị kẹt, khó xoay:
- Nguyên nhân: Cặn bẩn, rỉ sét, vật lạ trong lòng van, hoặc gioăng làm kín bị biến dạng.
- Khắc phục: Thử tác động lực mạnh hơn. Nếu không được, tháo van ra để kiểm tra và làm sạch. Bôi trơn lại các bộ phận chuyển động.
- Van bị rò rỉ khi đóng hoàn toàn:
- Nguyên nhân: Đĩa van bị mài mòn, seat bị hư hỏng, hoặc có vật lạ bám trên đĩa van/seat.
- Khắc phục: Thử vận hành đóng mở vài lần để loại bỏ vật lạ. Nếu vẫn rò rỉ, cần tháo van ra kiểm tra và thay thế đĩa van, seat hoặc gioăng làm kín.
- Tay núm bị lỏng hoặc hư hỏng:
- Nguyên nhân: Lỗi sản xuất, sử dụng sai cách.
- Khắc phục: Siết chặt lại các kết nối của tay núm. Nếu hư hỏng nặng, cần thay thế tay núm.
Ứng dụng thực tế
Van cổng chìm Tyco TJP UL FM được thiết kế chuyên biệt cho các ứng dụng trong hệ thống phòng cháy chữa cháy, bao gồm:
- Hệ thống sprinkler: Là van chặn chính hoặc van chặn nhánh trong các hệ thống chữa cháy tự động bằng nước.
- Hệ thống chữa cháy vách tường: Sử dụng làm van cấp nước cho các cuộn vòi chữa cháy.
- Hệ thống chữa cháy bọt: Trong một số cấu hình hệ thống chữa cháy bọt, van cổng cũng đóng vai trò là van chặn.
- Các hệ thống cấp nước PCCC khác: Bao gồm các hệ thống cấp nước cho trạm bơm, hệ thống điều áp, và các đường ống dẫn nước chính trong các tòa nhà, nhà máy, khu công nghiệp, trung tâm thương mại, bệnh viện, trường học.
- Hệ thống đường ống nước công nghiệp: Mặc dù chuyên dụng cho PCCC, trong một số ứng dụng công nghiệp yêu cầu độ tin cậy cao và chứng nhận UL/FM, van cổng chìm cũng có thể được xem xét sử dụng cho mục đích cấp nước sạch.
Liên hệ Hotline 09.1800.6799 để được báo giá
