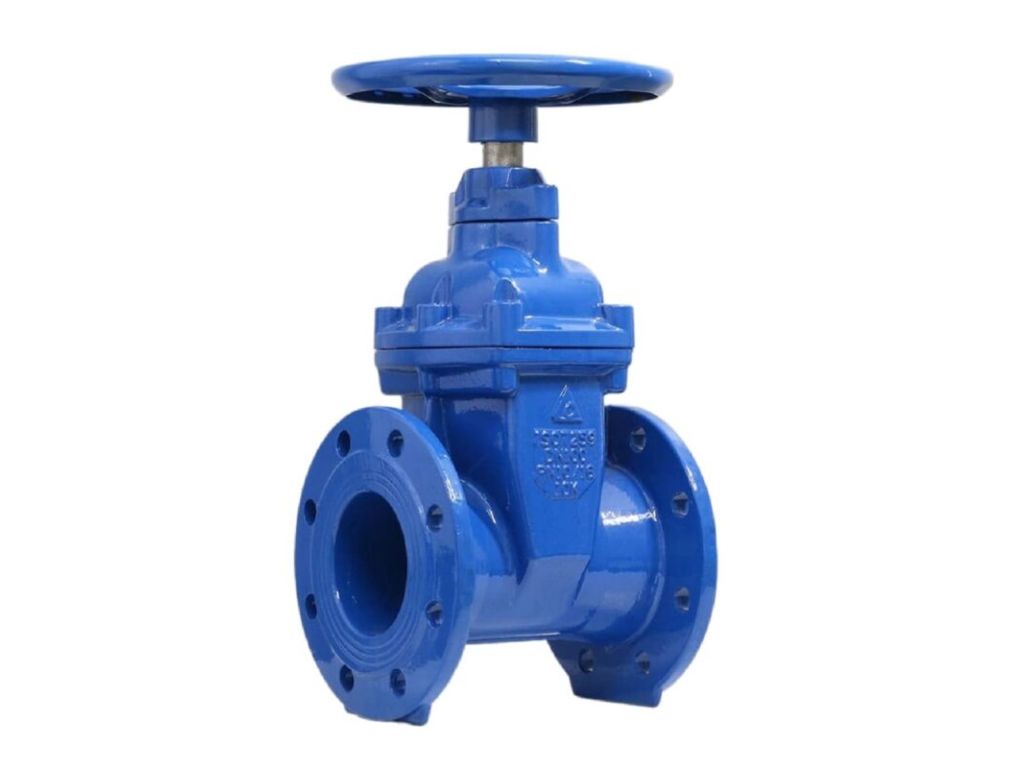

Van cổng Shinyi ty chìm tay quay GVHX - Tiêu chuẩn AWWA cho hệ thống nước sạch
Van cổng Shinyi ty chìm tay quay GVHX là dòng van cổng gang cao cấp được sản xuất theo tiêu chuẩn AWWA C509/C515 của Hiệp hội Công trình Nước Hoa Kỳ. Sản phẩm sử dụng cơ chế vô lăng quay tay để đóng mở, chuyên dụng cho các dự án hạ tầng nước sạch phân khúc cao cấp hoặc công trình có vốn đầu tư nước ngoài đòi hỏi tiêu chuẩn Mỹ. Với thiết kế ty chìm (Non-Rising Stem), van giúp tiết kiệm không gian lắp đặt tối đa, phù hợp cho các vị trí có giới hạn về chiều cao như hố van, đường ống ngầm hoặc nhà máy nước.
Van cổng Shinyi GVHX là gì?
Van cổng Shinyi GVHX thuộc nhóm van cổng ty chìm tay quay, hoạt động dựa trên nguyên lý nâng hạ lá van bọc cao su để đóng mở dòng chảy. Trong quá trình vận hành, trục van (ty van) xoay tròn bên trong thân van mà không nhô ra ngoài, giúp bảo vệ trục khỏi tác động của môi trường và tiết kiệm diện tích lắp đặt. Đây là dòng van được các kỹ sư và nhà thầu lựa chọn cho các tuyến ống chính, trạm bơm cấp nước và hệ thống PCCC.
Ý nghĩa các ký tự trong model GVHX:
- GV - Gate Valve: Van cổng ty chìm (Non-Rising Stem Valve)
- H - Handwheel: Vận hành bằng tay quay (vô lăng)
- X - Kết nối mặt bích (Flange)
- DN - Đường kính danh nghĩa của van, từ DN50 đến DN600
Thông số kỹ thuật Van cổng Shinyi ty chìm tay quay GVHX
| Thông số | Chi tiết |
|---|---|
| Model | GVHX |
| Thương hiệu | Shinyi - Taiwan |
| Chủng loại | Van cổng ty chìm tay quay (Non-Rising Stem Gate Valve) |
| Kích cỡ | DN50 - DN600 |
| Áp lực làm việc | PN10 / PN16 / PN25 |
| Vật liệu thân van | Gang cầu FCD450 (Ductile Iron ASTM A536) |
| Vật liệu lá van | Gang cầu bọc cao su EPDM lưu hóa |
| Trục van | Thép không gỉ SUS420 |
| Gioăng làm kín | EPDM đạt chuẩn WRAS |
| Nhiệt độ làm việc | Tối đa 80°C |
| Lớp sơn phủ | Epoxy ≥250 micron, chống ăn mòn cao |
| Kiểu kết nối | Mặt bích theo tiêu chuẩn BS4504, DIN 2632, JIS B2220, ASME B16.42 |
| Tiêu chuẩn thiết kế | BS 5163-1, BS EN 1074-1, AWWA C509, AWWA C515, ISO 7259 |
| Tiêu chuẩn chiều dài | BS EN 558-1 Series 3, ISO 5752 Series 3, ASME B16.10 |
Tiêu chuẩn AWWA C509/C515 - Cam kết chất lượng cho hệ thống nước sạch
Van cổng Shinyi GVHX được sản xuất và kiểm định theo tiêu chuẩn AWWA C509 và AWWA C515 của Hiệp hội Công trình Nước Hoa Kỳ. Đây là hai tiêu chuẩn khắt khe nhất dành cho van cổng gang trong hệ thống cung cấp nước sạch, yêu cầu:
- Áp lực làm việc tối thiểu 250 PSI (tương đương khoảng 17 bar) đối với van cỡ 3 inch đến 12 inch, và 150 PSI cho van cỡ lớn hơn.
- Van phải được kiểm tra thủy lực ở áp suất gấp đôi áp lực làm việc (500 PSI).
- Lá van bọc cao su kín hoàn toàn, không để lộ gang, đảm bảo độ kín tuyệt đối và an toàn cho nước uống.
- Chứng nhận NSF/ANSI 61/372 về an toàn vật liệu tiếp xúc với nước uống.
Nhờ đáp ứng các tiêu chuẩn trên, van cổng Shinyi GVHX là lựa chọn hàng đầu cho các dự án hạ tầng nước sạch có vốn đầu tư nước ngoài, các nhà máy nước đô thị và hệ thống PCCC yêu cầu tiêu chuẩn Mỹ.
Ưu điểm nổi bật của Van cổng Shinyi ty chìm tay quay GVHX
- Thiết kế ty chìm tiết kiệm không gian: Trục van không nhô lên khi mở, giúp giảm chiều cao tổng thể của van, phù hợp với hố van có chiều cao hạn chế hoặc đường ống ngầm.
- Thân gang cầu FCD450 chịu lực cao: Gang cầu có độ bền kéo và khả năng chịu va đập tốt hơn hẳn gang xám thông thường, không bị giòn vỡ trong quá trình vận hành.
- Lá van bọc cao su EPDM lưu hóa: Đảm bảo độ kín tuyệt đối khi đóng van, không rò rỉ, an toàn cho nước uống và thân thiện với môi trường.
- Trục van inox SUS420: Chống ăn mòn, chống gỉ sét, đảm bảo vận hành trơn tru trong thời gian dài.
- Lớp sơn epoxy dày ≥250 micron: Bảo vệ van khỏi tác động của môi trường bên ngoài, kéo dài tuổi thọ sử dụng.
- Vận hành nhẹ nhàng: Cơ chế đóng mở bằng tay quay với lực quay nhẹ, không gây kẹt lá van, phù hợp cho cả van cỡ lớn DN500, DN600.
Ứng dụng của Van cổng Shinyi GVHX trong thực tế
Với thiết kế ty chìm và tiêu chuẩn AWWA, van cổng Shinyi GVHX được ứng dụng rộng rãi trong các hệ thống:
- Hệ thống cấp nước sạch đô thị: Nhà máy nước, trạm bơm cấp nước, mạng lưới đường ống chính và tuyến phân phối nước.
- Hệ thống PCCC: Đường ống chữa cháy trong tòa nhà, khu công nghiệp, nhà máy.
- Hệ thống xử lý nước thải: Nhà máy xử lý nước thải, trạm bơm thoát nước.
- Hạ tầng kỹ thuật đô thị: Các công trình hạ tầng có vốn đầu tư nước ngoài, dự án ODA yêu cầu tiêu chuẩn Mỹ.
- Hệ thống công nghiệp: Nhà máy công nghiệp, khu chế xuất, hệ thống cấp nước cho lò hơi.
Kích thước tham khảo của một số cỡ van phổ biến
| Kích cỡ | Chiều dài van (L) | Chiều cao van (H) | Đường kính mặt bích (D) |
|---|---|---|---|
| DN50 | 178 mm | - | - |
| DN80 | 203 mm | 298 mm | - |
| DN100 | 229 mm | 330 mm | - |
| DN125 | 254 mm | 376 mm | 250 mm (PN10/16) |
| DN200 | 292 mm | 510 mm | 340 mm (PN10) |
| DN250 | 330 mm | 615 mm | 395-425 mm |
| DN300 | 318 mm | 700 mm | 460 mm |
| DN500 | 457 mm | 1055 mm | 670-730 mm |
Lưu ý: Kích thước có thể thay đổi tùy theo cấp áp suất PN10, PN16 hoặc PN25. Vui lòng liên hệ để nhận bản vẽ chi tiết và catalogue chính xác cho từng cỡ van.
Mua Van cổng Shinyi ty chìm tay quay GVHX chính hãng tại TBCNSG.com
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị cung cấp van công nghiệp, đồng hồ nước và thiết bị công nghiệp chất lượng cao. Chúng tôi cam kết:
- Cung cấp van cổng Shinyi GVHX chính hãng, đầy đủ chứng nhận xuất xưởng và CO/CQ.
- Giá cạnh tranh, xuất hóa đơn VAT đầy đủ.
- Hàng sẵn kho, giao hàng toàn quốc.
- Đội ngũ kỹ sư tư vấn 24/7, hỗ trợ chọn van phù hợp với từng hệ thống.
- Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
