Giới thiệu & Nguyên lý hoạt động

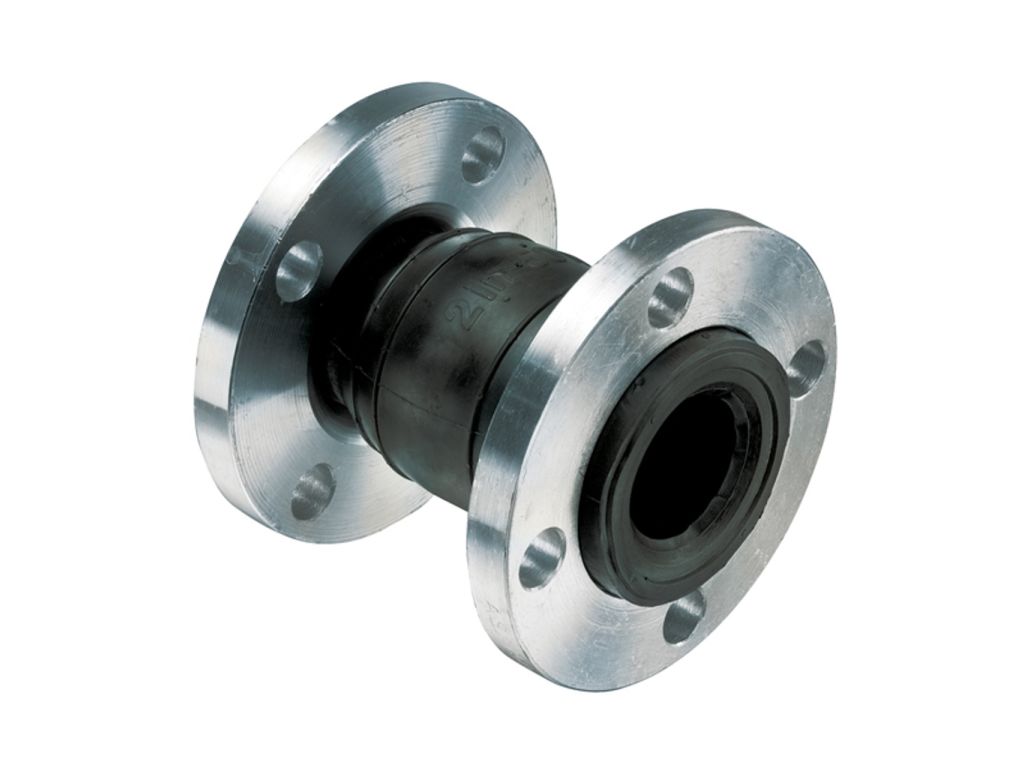

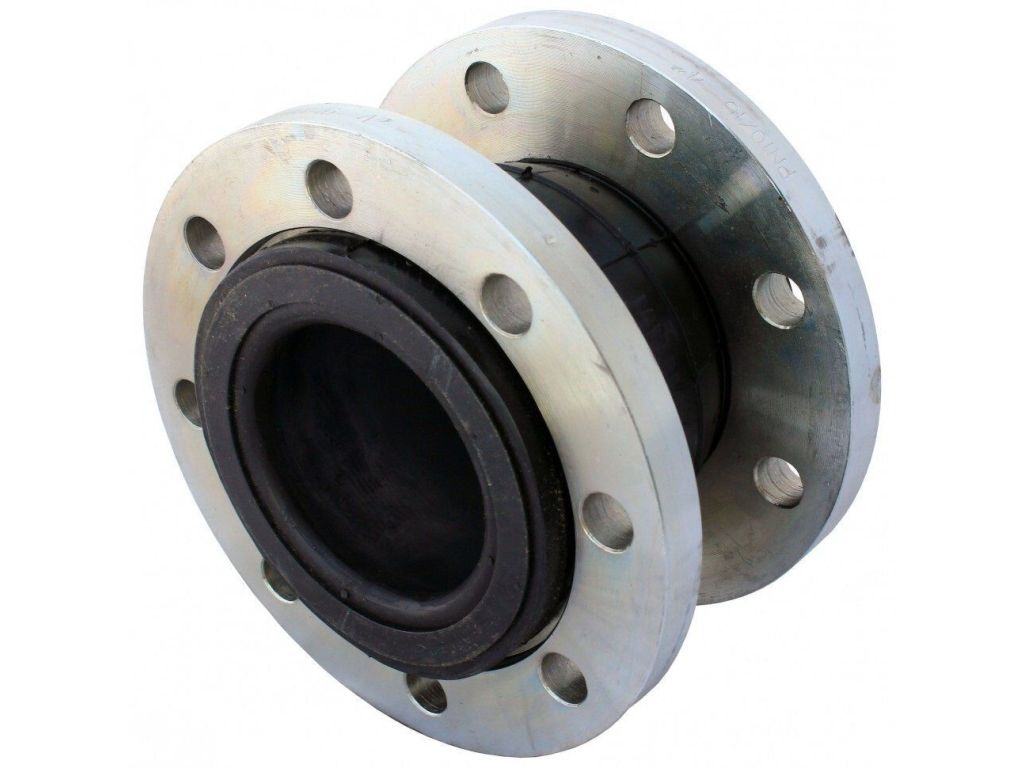

Khớp nối mềm cao su mặt bích ARV ARJ500 là thiết bị được thiết kế để hấp thụ rung động, giảm tiếng ồn, bù đắp sự giãn nở nhiệt và các chuyển vị khác trong hệ thống đường ống. Nguyên lý hoạt động dựa trên khả năng đàn hồi của vật liệu cao su EPDM, kết hợp với cấu trúc gia cường bằng vải hoặc thép, cho phép thiết bị co giãn và biến dạng trong giới hạn cho phép mà không gây ảnh hưởng đến toàn bộ hệ thống.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | ARV |
| Model | ARJ500 |
| Loại sản phẩm | Khớp nối mềm cao su mặt bích |
| Tiêu chuẩn sản xuất | DIN 3230 |
| Dải kích thước (DN) | 50 mm - 300 mm |
| Áp suất danh nghĩa (PN) | 16 Bar |
| Tiêu chuẩn kết nối bích | EN1092-1, BS 6755 |
| Kích thước mặt bích (Face to Face) | BS 6755 |
| Đánh dấu | EN19 |
| Kiểm tra | EN12266-1 |
| Vật liệu thân | Cao su EPDM gia cường bằng vải hoặc thép |
| Vật liệu khung | Thép (mạ kẽm chống ăn mòn) |
| Vật liệu làm kín | Cao su EPDM |
| Áp suất vận hành tối đa | 16 Bar |
| Áp suất thử nghiệm thân | 24 Bar |
| Áp suất thử nghiệm độ kín | 17.6 Bar |
| Nhiệt độ vận hành tối đa | 80°C |
| Chuyển vị dọc trục nén (Lo) | 6 mm - 16 mm (tùy DN) |
| Chuyển vị dọc trục kéo (Le) | 8 mm - 22 mm (tùy DN) |
| Chuyển vị dọc trục tổng (Li) | 4 x 18 mm đến 12 x 28 mm (tùy DN) |
Chi tiết kích thước theo Model:
| Model | DN (mm) | D (mm) | Lc (mm) | Lo (mm) | Le (mm) | Li (mm) | T (mm) | K (mm) | L (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ARJ500-50 | 50 | 165 | 8 | 6 | 8 | 4 x 18 | 15 | 125 | 105 |
| ARJ500-65 | 65 | 185 | 12 | 6 | 10 | 4 x 18 | 15 | 145 | 115 |
| ARJ500-80 | 80 | 200 | 12 | 10 | 10 | 8 x 18 | 17 | 160 | 135 |
| ARJ500-100 | 100 | 220 | 18 | 10 | 12 | 8 x 18 | 17 | 180 | 145 |
| ARJ500-125 | 125 | 250 | 18 | 10 | 12 | 8 x 18 | 19 | 210 | 170 |
| ARJ500-150 | 150 | 285 | 18 | 14 | 22 | 8 x 23 | 21 | 240 | 180 |
| ARJ500-200 | 200 | 340 | 25 | 14 | 22 | 12 x 23 | 21 | 295 | 205 |
| ARJ500-250 | 250 | 395 | 25 | 14 | 22 | 12 x 28 | 23 | 350 | 220 |
| ARJ500-300 | 300 | 445 | 25 | 16 | 22 | 12 x 28 | 25 | 400 | 230 |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Khả năng bù trừ đa hướng: Cho phép chuyển vị dọc trục (nén, kéo), chuyển vị ngang và góc, giúp giảm thiểu ứng suất lên đường ống và thiết bị kết nối.
- Hấp thụ rung động và tiếng ồn: Vật liệu cao su EPDM có đặc tính giảm chấn tốt, làm giảm đáng kể rung động từ máy bơm, động cơ và tiếng ồn truyền qua đường ống.
- Chống búa nước: Khả năng đàn hồi giúp hấp thụ các xung lực đột ngột do búa nước gây ra, bảo vệ hệ thống khỏi hư hại.
- Lắp đặt dễ dàng: Mặt bích xoay giúp căn chỉnh lỗ bu lông thuận tiện, không yêu cầu gioăng đệm phụ trợ.
- Vật liệu bền bỉ: Thân bằng cao su EPDM có khả năng kháng hóa chất và chịu nhiệt độ tốt trong phạm vi cho phép. Khung thép mạ kẽm tăng cường độ bền cơ học và chống ăn mòn.
- Yêu cầu bảo trì thấp: Cấu tạo đơn giản, vật liệu không cần bảo dưỡng định kỳ, mang lại tuổi thọ cao.
- Giảm thất thoát nhiệt: Lớp cao su có khả năng cách nhiệt nhất định, góp phần giảm thiểu tổn thất nhiệt trong hệ thống nước nóng.
Nhược điểm:
- Giới hạn nhiệt độ: Nhiệt độ vận hành tối đa là 80°C. Không phù hợp cho các ứng dụng có nhiệt độ vượt quá giới hạn này.
- Giới hạn áp suất: Áp suất vận hành tối đa là 16 Bar. Cần lựa chọn model phù hợp với áp suất làm việc thực tế của hệ thống.
- Độ bền với một số hóa chất: Mặc dù EPDM kháng nhiều loại hóa chất, nhưng không phù hợp với dầu, dung môi hữu cơ mạnh.
- Vấn đề kỹ thuật thường gặp:
- Phồng rộp hoặc nứt thân cao su: Thường do quá nhiệt độ hoặc tiếp xúc với hóa chất không tương thích. Giải pháp: Kiểm tra nhiệt độ và môi trường hóa chất của hệ thống.
- Mất khả năng đàn hồi: Do lão hóa vật liệu theo thời gian hoặc tác động của môi trường khắc nghiệt. Giải pháp: Lựa chọn vật liệu phù hợp và tuân thủ khuyến cáo về tuổi thọ.
- Rò rỉ tại mặt bích: Do lắp đặt sai kỹ thuật, siết bu lông không đều, hoặc bích bị biến dạng. Giải pháp: Tuân thủ hướng dẫn lắp đặt, kiểm tra độ phẳng và song song của mặt bích.
Ứng dụng thực tế
- Hệ thống cấp nước sạch và nước thải công nghiệp.
- Hệ thống nước nóng và nước lạnh trong các tòa nhà, nhà máy.
- Hệ thống tuần hoàn nước giải nhiệt của tháp giải nhiệt.
- Ứng dụng trong các ngành công nghiệp thực phẩm, hóa chất (với EPDM tiêu chuẩn).
- Hệ thống phòng cháy chữa cháy.
- Các nhà máy sản xuất, khu công nghiệp.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra kỹ khớp nối mềm trước khi lắp đặt để đảm bảo không bị hư hỏng trong quá trình vận chuyển.
- Đảm bảo bề mặt mặt bích của đường ống sạch sẽ, không có dị vật.
- Căn chỉnh tâm của khớp nối với đường ống.
- Luồn bu lông qua các lỗ trên mặt bích của khớp nối và đường ống. Siết bu lông theo đường chéo và tuần tự để đảm bảo áp lực phân bố đều. Lưu ý: Không siết quá chặt để tránh làm biến dạng mặt bích hoặc thân cao su.
- Đảm bảo khoảng cách lắp đặt (Face to Face) phù hợp với thông số kỹ thuật của khớp nối.
- Không để khớp nối chịu tải trọng trực tiếp từ đường ống hoặc thiết bị. Cần có giá đỡ hoặc hệ thống treo đường ống phù hợp.
Vận hành:
- Vận hành hệ thống trong giới hạn áp suất và nhiệt độ cho phép của khớp nối.
- Tránh các tác động cơ học mạnh lên khớp nối.
- Theo dõi định kỳ các dấu hiệu bất thường như rò rỉ, phồng rộp, nứt vỡ.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ 3-6 tháng/lần, kiểm tra bên ngoài khớp nối để phát hiện các dấu hiệu hư hỏng như nứt, phồng, rò rỉ.
- Kiểm tra mặt bích: Đảm bảo các bu lông được siết chặt vừa đủ, không bị ăn mòn.
- Kiểm tra hệ thống hỗ trợ: Đảm bảo các giá đỡ đường ống hoạt động tốt, không gây áp lực không mong muốn lên khớp nối.
Xử lý sự cố thường gặp:
- Rò rỉ tại mặt bích: Siết lại bu lông theo đường chéo. Nếu vẫn rò rỉ, kiểm tra độ phẳng của mặt bích và tình trạng của gioăng (nếu có). Có thể cần thay thế khớp nối nếu hư hỏng nặng.
- Thân cao su bị phồng hoặc nứt: Ngừng hệ thống ngay lập tức. Kiểm tra nhiệt độ và hóa chất trong đường ống. Nếu vượt quá giới hạn cho phép, cần thay thế bằng khớp nối phù hợp hơn hoặc điều chỉnh quy trình vận hành.
- Giảm khả năng hấp thụ rung động: Có thể do vật liệu đã lão hóa. Cân nhắc thay thế khớp nối để đảm bảo hiệu quả hoạt động của hệ thống.
Phân tích so sánh kỹ thuật với Khớp nối mềm kim loại
Khớp nối mềm kim loại (ví dụ: Inox) thường được sử dụng trong các ứng dụng có nhiệt độ và áp suất cao hơn, hoặc yêu cầu khả năng chống ăn mòn hóa học đặc biệt. Tuy nhiên, chúng thường có nhược điểm là độ cứng cao hơn, khả năng hấp thụ rung động và tiếng ồn kém hơn so với khớp nối mềm cao su ARV ARJ500. Trong khi khớp nối kim loại có thể chịu được nhiệt độ lên tới 400°C hoặc cao hơn, thì khớp nối cao su ARV ARJ500 giới hạn ở 80°C.
Ưu điểm của ARV ARJ500 so với khớp nối kim loại:
- Khả năng hấp thụ rung động, tiếng ồn và búa nước vượt trội.
- Trọng lượng nhẹ hơn, dễ lắp đặt.
- Chi phí ban đầu thường thấp hơn cho các ứng dụng trong dải nhiệt độ và áp suất cho phép.
- Khả năng bù trừ chuyển vị đa hướng tốt hơn.
Nhược điểm của ARV ARJ500 so với khớp nối kim loại:
- Giới hạn nhiệt độ và áp suất thấp hơn.
- Độ bền với một số loại hóa chất mạnh kém hơn (tùy loại vật liệu cao su).
- Khả năng chịu mài mòn cơ học có thể thấp hơn trong một số môi trường khắc nghiệt.
Việc lựa chọn giữa khớp nối mềm cao su và kim loại phụ thuộc hoàn toàn vào yêu cầu kỹ thuật cụ thể của từng hệ thống, bao gồm nhiệt độ, áp suất, loại lưu chất, và mức độ rung động cần xử lý.
Để được tư vấn chi tiết và lựa chọn giải pháp kỹ thuật tối ưu cho ứng dụng của Quý khách hàng, vui lòng liên hệ Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) qua Email: [email protected] hoặc Hotline: 09.1800.6799.
