Khớp nối cao su chống rung Q-Flex QFSC được thiết kế đặc biệt để mang lại hiệu suất vượt trội, độ bền cao và khả năng thích ứng linh hoạt với nhiều điều kiện vận hành khắc nghiệt. Với vật liệu cao su chất lượng cao cùng kết cấu chắc chắn, QFSC là sự lựa chọn lý tưởng để bảo vệ hệ thống đường ống và thiết bị khỏi những tác động tiêu cực của rung chấn và biến đổi nhiệt độ, đồng thời kéo dài tuổi thọ của toàn bộ hệ thống.

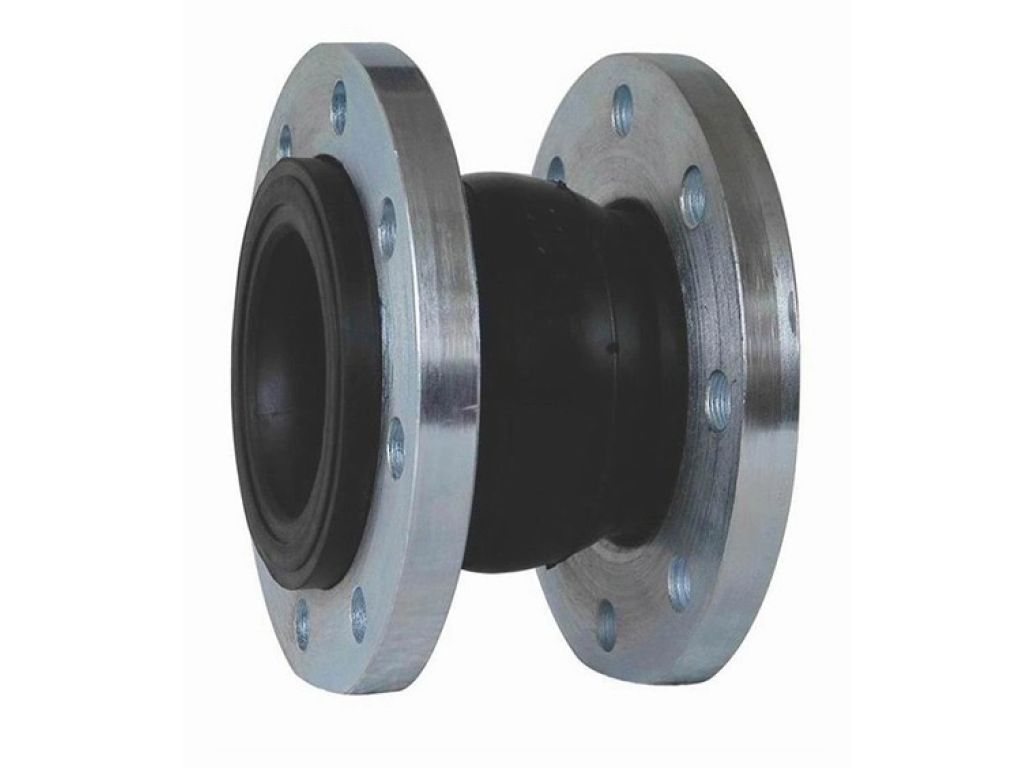

Tổng quan về Khớp nối cao su chống rung Q-Flex QFSC
Khớp nối cao su chống rung Q-Flex QFSC là dòng sản phẩm chủ lực của thương hiệu Q-Flex, được TBCNSG phân phối chính hãng tại thị trường Việt Nam. Sản phẩm này đóng vai trò quan trọng trong việc bảo vệ toàn vẹn và nâng cao tuổi thọ của hệ thống đường ống, máy bơm, quạt, chiller và các thiết bị công nghiệp khác. Khớp nối QFSC có khả năng hấp thụ hiệu quả các rung động từ máy móc, bù đắp các sai lệch về mặt phẳng, góc cạnh và giãn nở nhiệt của đường ống một cách linh hoạt.
Điểm nổi bật của khớp nối Q-Flex QFSC là cấu tạo từ vật liệu cao su tổng hợp chất lượng cao (thường là EPDM hoặc NBR tùy theo môi chất), kết hợp với lớp bố vải gia cường và vòng thép gia cố bên trong, đảm bảo khả năng chịu áp lực và nhiệt độ tốt. Mặt bích kết nối thường làm từ thép carbon hoặc thép không gỉ, giúp việc lắp đặt trở nên dễ dàng và chắc chắn, phù hợp với các tiêu chuẩn công nghiệp phổ biến.
Ứng dụng thực tế: Chúng tôi đã triển khai lắp đặt thành công khớp nối cao su chống rung Q-Flex QFSC tại hệ thống đường ống cấp nước làm mát cho máy nén khí công suất lớn tại một nhà máy sản xuất linh kiện điện tử trong KCN Amata, Đồng Nai. Nhờ có QFSC, rung động từ máy nén khí truyền sang đường ống đã giảm đáng kể, loại bỏ hiện tượng nứt mối hàn và rò rỉ nước, giúp hệ thống vận hành ổn định và kéo dài chu kỳ bảo trì, giảm thiểu chi phí sửa chữa không mong muốn.
Thông số kỹ thuật chi tiết Khớp nối cao su Q-Flex QFSC
Để đảm bảo quý khách hàng có cái nhìn chính xác và chuyên sâu về sản phẩm, TBCNSG cung cấp bảng thông số kỹ thuật chi tiết của khớp nối cao su chống rung Q-Flex QFSC:
| Thông số | Mô tả |
|---|---|
| Tên sản phẩm | Khớp nối cao su chống rung Q-Flex QFSC |
| Thương hiệu | Q-Flex |
| Model | QFSC |
| Vật liệu thân | Cao su tổng hợp (EPDM cho nước, hóa chất nhẹ; NBR cho dầu, khí) |
| Vật liệu mặt bích | Thép Carbon (SS400/ST37.2) mạ kẽm, Thép không gỉ (SUS304/316) |
| Áp suất làm việc | PN10 / PN16 (tùy theo kích thước và vật liệu) |
| Nhiệt độ làm việc | -10°C đến +100°C (EPDM), -10°C đến +80°C (NBR) |
| Môi chất phù hợp | Nước sạch, nước thải, nước biển, khí nén, hóa chất nhẹ, dầu (NBR) |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS 10K, ANSI 150LB, PN10/PN16 |
| Kích thước | DN32 (1-1/4") đến DN600 (24") |
| Khả năng dịch chuyển | Trục dọc, trục ngang, góc cạnh (chi tiết theo từng kích thước cụ thể) |
| Tiêu chuẩn sản xuất | ISO 9001, CE |
Lưu ý: Các thông số trên có thể thay đổi nhỏ tùy theo yêu cầu cụ thể của dự án và phiên bản sản xuất. Vui lòng liên hệ TBCNSG để được tư vấn chi tiết và chính xác nhất cho ứng dụng của quý vị, đảm bảo lựa chọn đúng loại khớp nối cao su QFSC.
Bản vẽ kích thước Khớp nối cao su chống rung Q-Flex QFSC
Để hỗ trợ quý khách hàng trong việc thiết kế và lắp đặt, dưới đây là thông tin về bản vẽ kích thước cơ bản của khớp nối cao su Q-Flex QFSC. Bản vẽ chi tiết với các thông số D (đường kính ngoài mặt bích), L (chiều dài lắp đặt), K (đường kính lỗ bu lông), C (số lỗ bu lông) sẽ được cung cấp khi yêu cầu báo giá hoặc tư vấn kỹ thuật, giúp quý vị dễ dàng tích hợp vào hệ thống hiện có.
Ví dụ về thông số kích thước phổ biến (có thể thay đổi tùy tiêu chuẩn mặt bích):
| Kích thước danh nghĩa (DN) | Đường kính ngoài mặt bích (D) (mm) | Chiều dài lắp đặt (L) (mm) | Số lỗ bu lông (C) | Đường kính lỗ bu lông (K) (mm) |
|---|---|---|---|---|
| DN50 (2") | 160 | 100 | 4 | 18 |
| DN100 (4") | 220 | 130 | 8 | 18 |
| DN200 (8") | 340 | 180 | 8 | 23 |
| DN300 (12") | 460 | 230 | 12 | 23 |
Quý khách hàng có thể yêu cầu bản vẽ CAD hoặc PDF chi tiết cho từng kích thước cụ thể của khớp nối Q-Flex QFSC từ đội ngũ kỹ thuật của TBCNSG để đảm bảo độ chính xác cao nhất trong thiết kế.
Hướng dẫn lắp đặt Khớp nối cao su chống rung Q-Flex QFSC
Việc lắp đặt đúng cách khớp nối cao su chống rung Q-Flex QFSC là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ của sản phẩm. TBCNSG khuyến nghị tuân thủ các bước sau để đạt được kết quả tốt nhất:
- Kiểm tra trước lắp đặt: Đảm bảo khớp nối không bị hư hại trong quá trình vận chuyển. Kiểm tra các mặt bích đường ống phải sạch sẽ, không có gờ sắc nhọn hoặc vết xước có thể làm hỏng gioăng.
- Căn chỉnh đường ống: Đảm bảo hai đầu đường ống cần nối phải thẳng hàng và song song. Sai lệch quá mức có thể gây căng thẳng lên khớp nối và làm giảm tuổi thọ, thậm chí gây rò rỉ.
- Lắp đặt bu lông: Đặt khớp nối vào vị trí giữa hai mặt bích đường ống. Lắp bu lông qua các lỗ mặt bích và siết chặt theo hình chữ thập (chéo) từng bước một để đảm bảo lực siết đều. Không siết quá chặt một bu lông trước khi siết các bu lông khác.
- Kiểm tra rò rỉ: Sau khi hoàn tất lắp đặt, tiến hành kiểm tra áp suất hệ thống để đảm bảo không có rò rỉ tại các mối nối.
- Hỗ trợ: Đối với các khớp nối có kích thước lớn hoặc lắp đặt trong môi trường đặc biệt, nên sử dụng thanh giằng (tie rods) để hạn chế dịch chuyển quá mức do áp suất, bảo vệ khớp nối khỏi tình trạng quá tải.
Đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng hỗ trợ và tư vấn chi tiết về quy trình lắp đặt khớp nối Q-Flex QFSC tại công trình của quý vị, đảm bảo an toàn và hiệu quả tối đa.
Phụ kiện tương thích cho Khớp nối cao su Q-Flex QFSC
Để tối ưu hóa hiệu suất và bảo vệ khớp nối cao su chống rung Q-Flex QFSC trong các ứng dụng đặc biệt, TBCNSG cung cấp các phụ kiện tương thích sau, giúp tăng cường độ bền và an toàn cho hệ thống:
- Thanh giằng (Tie Rods): Được sử dụng để hạn chế sự giãn nở quá mức của khớp nối dưới áp lực cao, đặc biệt quan trọng trong các hệ thống không có điểm neo cố định. Thanh giằng giúp kiểm soát dịch chuyển và ngăn ngừa hư hỏng do áp suất.
- Vòng gia cố (Retaining Rings): Đối với một số ứng dụng áp suất rất cao hoặc chân không, vòng gia cố có thể được thêm vào để tăng cường độ bền và ngăn chặn hiện tượng phồng hoặc xẹp của thân khớp nối, duy trì cấu trúc ổn định.
- Tấm chắn bắn tóe (Splash Shields): Trong các môi trường có nguy cơ rò rỉ hóa chất hoặc nhiệt độ cao, tấm chắn bắn tóe bằng kim loại hoặc vật liệu chống ăn mòn sẽ bảo vệ khớp nối khỏi các tác động bên ngoài và tăng cường an toàn cho nhân viên vận hành.
Việc lựa chọn phụ kiện phù hợp cho khớp nối Q-Flex QFSC sẽ được đội ngũ chuyên gia của TBCNSG tư vấn dựa trên yêu cầu kỹ thuật và điều kiện vận hành thực tế của hệ thống, đảm bảo giải pháp toàn diện nhất.
Tải xuống tài liệu kỹ thuật Khớp nối cao su Q-Flex QFSC
Để quý khách hàng có thể nghiên cứu sâu hơn về khớp nối cao su chống rung Q-Flex QFSC, chúng tôi cung cấp tài liệu kỹ thuật (datasheet) đầy đủ. Tài liệu này bao gồm các thông tin chi tiết về vật liệu, kích thước, khả năng dịch chuyển, biểu đồ áp suất/nhiệt độ và hướng dẫn bảo trì, giúp quý vị hiểu rõ hơn về sản phẩm.
Quý khách hàng vui lòng liên hệ trực tiếp với TBCNSG hoặc truy cập mục tài liệu trên website của chúng tôi để tải xuống datasheet PDF của khớp nối Q-Flex QFSC. Đây là nguồn thông tin đáng tin cậy giúp quý vị đưa ra quyết định mua hàng và tích hợp sản phẩm một cách hiệu quả nhất vào dự án của mình.
Yêu cầu báo giá Khớp nối cao su chống rung Q-Flex QFSC
TBCNSG cam kết mang đến cho quý khách hàng sản phẩm khớp nối cao su chống rung Q-Flex QFSC chính hãng với mức giá cạnh tranh nhất và dịch vụ hậu mãi chuyên nghiệp. Để nhận được báo giá chi tiết và tư vấn kỹ thuật chuyên sâu, quý khách hàng vui lòng cung cấp các thông tin sau:
- Kích thước danh nghĩa (DN) yêu cầu.
- Áp suất làm việc của hệ thống (PN).
- Nhiệt độ làm việc và môi chất.
- Số lượng sản phẩm.
- Yêu cầu đặc biệt khác (nếu có).
Đội ngũ kinh doanh và kỹ thuật của TBCNSG sẽ nhanh chóng phản hồi yêu cầu của quý vị. Chúng tôi luôn sẵn sàng hỗ trợ quý khách hàng lựa chọn khớp nối Q-Flex QFSC phù hợp nhất với nhu cầu, đảm bảo hiệu quả đầu
