Giới Thiệu & Nguyên Lý Hoạt Động

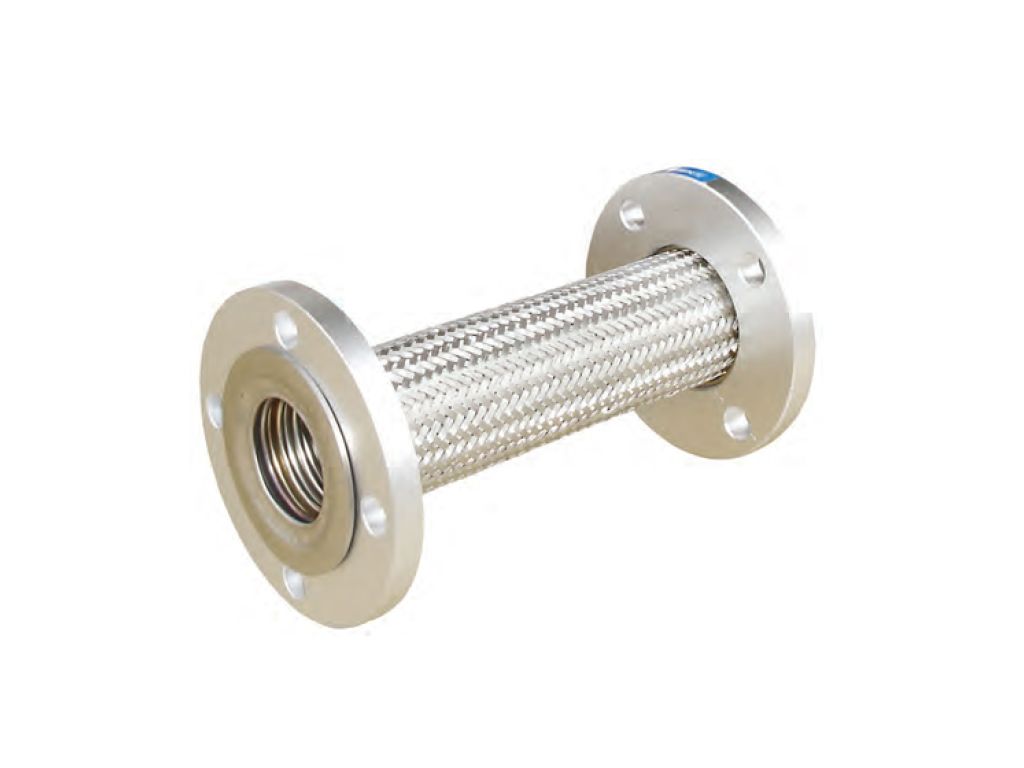

Khớp nối chống rung Tozen SF67000 là một thiết bị được thiết kế chuyên dụng để hấp thụ rung động và giảm thiểu tiếng ồn trong các hệ thống đường ống công nghiệp. Sản phẩm này thuộc danh mục khớp nối mềm, thường được chế tạo từ vật liệu thép không gỉ (Inox) với cấu trúc dạng ống mềm được gia cường bằng lưới Inox bện. Nguyên lý hoạt động cốt lõi của khớp nối chống rung dựa trên khả năng đàn hồi và biến dạng của vật liệu chế tạo. Khi hệ thống đường ống chịu tác động của rung động từ các thiết bị như máy bơm, máy nén, hoặc do sự giãn nở nhiệt, cấu trúc dạng ống mềm của Tozen SF67000 sẽ hấp thụ và phân tán các năng lượng rung động này, ngăn chúng truyền đi xa và gây ảnh hưởng tiêu cực đến các bộ phận khác của hệ thống. Khả năng bù sai lệch vị trí và giãn nở nhiệt cũng góp phần bảo vệ đường ống khỏi các ứng suất quá tải, kéo dài tuổi thọ và giảm thiểu nguy cơ hư hỏng.
Thông Số Kỹ Thuật Chi Tiết
| Thông Số | Chi Tiết |
|---|---|
| Tên Sản Phẩm | Khớp Nối Chống Rung Tozen SF67000 |
| Thương Hiệu | Tozen |
| Xuất Xứ | Nhật Bản |
| Model/Series | SF67000 / SF-670 |
| Loại Sản Phẩm | Khớp Nối Mềm / Khớp Nối Chống Rung |
| Vật Liệu Chế Tạo (Thân ống) | Thép không gỉ (Inox) SUS304 (Tiêu chuẩn). Tùy chọn: SUS316L, SUS321 cho môi trường ăn mòn cao. |
| Vật Liệu Chế Tạo (Lưới bện) | Thép không gỉ (Inox) SUS304 (Tiêu chuẩn). Tùy chọn: SUS316L. |
| Vật Liệu Chế Tạo (Mặt bích) | Thép carbon mạ kẽm (Standard), Thép không gỉ (Inox) SUS304/316. |
| Kiểu Kết Nối | Mặt bích xoay (Loose Flange) theo tiêu chuẩn JIS 10K, ANSI Class 150, DIN PN10/16. |
| Kích Thước (DN) | Phổ biến từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300. Các kích thước khác có thể đặt hàng. |
| Áp Suất Làm Việc Tối Đa (PN) | 10 Bar (PN10). Có thể có các phiên bản PN16 tùy theo thiết kế và kích thước. |
| Nhiệt Độ Làm Việc Tối Đa | Khoảng 250°C (môi chất nước, hơi nóng). Nhiệt độ có thể thay đổi tùy thuộc vào loại môi chất và vật liệu chế tạo. |
| Môi Trường Sử Dụng | Nước sạch, nước nóng, hơi nóng, dầu, khí gas, không khí, một số loại hóa chất không quá ăn mòn. |
| Tiêu Chuẩn Áp Dụng | JIS B2220 (cho mặt bích), tiêu chuẩn sản xuất nội bộ của Tozen. |
| Khả Năng Giãn Nở / Co Lại (Axial) | Tùy thuộc vào kích thước DN và model cụ thể. |
| Khả Năng Dịch Chuyển Góc (Angular) | Tùy thuộc vào kích thước DN và model cụ thể. |
| Khả Năng Dịch Chuyển Bên (Lateral) | Tùy thuộc vào kích thước DN và model cụ thể. |
Ưu Điểm & Nhược Điểm Kỹ Thuật
Ưu điểm kỹ thuật:
- Khả năng hấp thụ rung động vượt trội: Cấu trúc ống mềm bện lưới Inox giúp giảm thiểu tối đa sự lan truyền của rung động từ nguồn phát (máy bơm, máy nén) đến toàn bộ hệ thống đường ống, bảo vệ các thiết bị nhạy cảm và giảm tiếng ồn hiệu quả.
- Bù sai lệch lắp đặt và dịch chuyển: Mặt bích xoay (loose flange) cho phép điều chỉnh dễ dàng trong quá trình lắp đặt. Khớp nối có khả năng bù đắp các sai lệch nhỏ về tâm, góc và dịch chuyển do lún nền hoặc biến dạng của công trình.
- Chịu được nhiệt độ cao: Vật liệu Inox SUS304/316L cho phép hoạt động ổn định ở nhiệt độ lên đến 250°C, phù hợp với các hệ thống nước nóng, hơi nóng.
- Chống ăn mòn tốt: Sử dụng vật liệu Inox SUS304 hoặc SUS316L giúp sản phẩm có khả năng chống ăn mòn tốt trong nhiều loại môi trường, bao gồm cả nước, dầu, khí và một số hóa chất.
- Linh hoạt và dễ lắp đặt: Thiết kế dạng ống mềm kết hợp mặt bích xoay giúp việc lắp đặt trở nên đơn giản, nhanh chóng và chính xác, ngay cả trong không gian hạn chế hoặc khi các đường ống không thẳng hàng hoàn toàn.
- Tăng tuổi thọ hệ thống: Bằng cách giảm thiểu ứng suất cơ học và rung động, khớp nối giúp kéo dài tuổi thọ của các đường ống, phụ kiện và các thiết bị kết nối.
- Giảm chi phí bảo trì: Hạn chế hư hỏng do rung động và sai lệch giúp giảm tần suất và chi phí sửa chữa, bảo trì hệ thống.
Nhược điểm kỹ thuật:
- Áp suất làm việc giới hạn: Phiên bản tiêu chuẩn thường có áp suất làm việc tối đa là 10 Bar (PN10). Đối với các hệ thống có áp suất cao hơn, cần lựa chọn các model chuyên dụng hoặc các giải pháp khác.
- Khả năng chịu áp lực ngược (Back Pressure): Cấu trúc ống mềm có thể không chịu được áp lực ngược quá lớn trong một số trường hợp đặc biệt, có thể gây biến dạng hoặc hư hỏng.
- Dịch chuyển tối đa có giới hạn: Mặc dù có khả năng bù sai lệch, nhưng khả năng dịch chuyển (axial, lateral, angular) là có giới hạn và phụ thuộc vào kích thước DN. Các dịch chuyển quá lớn cần được xử lý bằng các giải pháp khác.
- Chi phí ban đầu: So với các loại khớp nối cố định hoặc vật liệu kém hơn, khớp nối chống rung Inox thường có chi phí đầu tư ban đầu cao hơn.
- Yêu cầu lắp đặt cẩn thận: Mặc dù dễ lắp đặt, nhưng việc siết bulong mặt bích cần tuân thủ đúng quy trình để đảm bảo độ kín và tránh làm hỏng ren hoặc mặt bích.
Hướng Dẫn Lắp Đặt & Vận Hành
Các bước lắp đặt cơ bản:
- Kiểm tra sản phẩm: Trước khi lắp đặt, kiểm tra kỹ khớp nối chống rung xem có bị hư hại trong quá trình vận chuyển hay không. Đảm bảo đúng chủng loại, kích thước và vật liệu theo yêu cầu thiết kế.
- Chuẩn bị đường ống: Đảm bảo hai đầu đường ống cần kết nối đã được cắt phẳng, sạch sẽ, không có ba via, xỉ hàn hoặc các vật cản khác. Kiểm tra độ thẳng hàng của hai đầu ống.
- Định vị khớp nối: Đặt khớp nối vào vị trí giữa hai mặt bích của đường ống. Đảm bảo các lỗ bulong trên mặt bích của khớp nối thẳng hàng với các lỗ bulong trên mặt bích đường ống.
- Lắp bulong và đai ốc: Lắp bulong và đai ốc vào các lỗ tương ứng. Siết bulong nhẹ nhàng bằng tay để giữ cho khớp nối cố định.
- Siết bulong theo trình tự: Sử dụng cờ lê lực, siết bulong theo trình tự chéo (hình sao) để đảm bảo áp lực được phân bố đều lên toàn bộ mặt bích. Siết từng bước một cho đến khi đạt được lực siết khuyến cáo của nhà sản xuất hoặc theo tiêu chuẩn áp dụng (VD: tiêu chuẩn JIS 10K). Tránh siết quá chặt một bulong tại một thời điểm.
- Kiểm tra độ kín: Sau khi siết bulong, tiến hành kiểm tra độ kín của kết nối bằng cách xả nhẹ môi chất hoặc kiểm tra bằng mắt thường.
Lưu ý kỹ thuật quan trọng khi vận hành:
- Không sử dụng để chịu tải trọng: Khớp nối chống rung được thiết kế để hấp thụ rung động và bù sai lệch, không phải để chịu tải trọng của đường ống hoặc các thiết bị khác. Cần có hệ thống giá đỡ (support) và neo giữ (anchor) phù hợp cho hệ thống đường ống.
- Tránh lực xoắn: Không để khớp nối chịu lực xoắn quá mức do sự không thẳng hàng nghiêm trọng của đường ống.
- Bảo vệ khỏi tác động vật lý: Tránh để khớp nối tiếp xúc với các vật sắc nhọn, va đập mạnh hoặc các tác động vật lý có thể làm hỏng lưới bện Inox hoặc thân ống.
- Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ tình trạng của khớp nối, đặc biệt là lưới bện Inox và các kết nối mặt bích.
- Giới hạn nhiệt độ và áp suất: Luôn vận hành sản phẩm trong giới hạn nhiệt độ và áp suất cho phép của nhà sản xuất để đảm bảo an toàn và tuổi thọ.
Bảo Trì & Xử Lý Sự Cố
Hướng dẫn bảo dưỡng định kỳ:
- Kiểm tra trực quan (hàng tháng): Quan sát bên ngoài khớp nối để phát hiện các dấu hiệu bất thường như biến dạng, ăn mòn, rò rỉ tại các mối nối mặt bích, hoặc hư hỏng lưới bện Inox.
- Kiểm tra độ kín (hàng quý): Kiểm tra lại độ chặt của các bulong mặt bích. Nếu phát hiện rò rỉ, cần siết lại bulong theo đúng quy trình.
- Kiểm tra hệ thống đỡ (hàng năm): Đảm bảo hệ thống giá đỡ và neo giữ đường ống hoạt động tốt, không bị gãy, cong vênh, vì chúng đóng vai trò quan trọng trong việc giảm tải cho khớp nối.
- Vệ sinh (khi cần thiết): Trong một số môi trường có bụi bẩn hoặc hóa chất bám dính, có thể cần vệ sinh bên ngoài khớp nối để tránh tích tụ gây hại.
Cách khắc phục các lỗi thường gặp:
- Rò rỉ tại mặt bích:
- Nguyên nhân: Bulong lỏng, gioăng mặt bích bị hỏng, mặt bích bị cong vênh, hoặc sai lệch lắp đặt quá lớn.
- Khắc phục: Siết lại bulong theo trình tự. Nếu gioăng hỏng, thay gioăng mới phù hợp. Nếu mặt bích bị cong vênh, cần sửa chữa hoặc thay thế.
- Rung động quá mức hoặc tiếng ồn lớn:
- Nguyên nhân: Khớp nối bị hỏng (lưới bện rách, thân ống bị biến dạng), hệ thống giá đỡ/neo giữ không đủ, hoặc rung động từ nguồn phát quá lớn so với khả năng của khớp nối.
- Khắc phục: Kiểm tra tình trạng khớp nối. Nếu hư hỏng, cần thay thế. Kiểm tra và gia cố hệ thống giá đỡ. Nếu rung động quá lớn, cần xem xét các giải pháp giảm rung tại nguồn hoặc sử dụng khớp nối có khả năng chịu rung cao hơn.
- Biến dạng thân ống mềm:
- Nguyên nhân: Áp suất hoặc nhiệt độ vượt quá giới hạn cho phép, chịu lực kéo/nén/uốn quá lớn, hoặc tiếp xúc với hóa chất ăn mòn.
- Khắc phục: Ngừng vận hành hệ thống, kiểm tra lại thông số vận hành (áp suất, nhiệt độ) và môi chất. Thay thế khớp nối nếu bị hư hỏng nghiêm trọng.
- Mặt bích bị ăn mòn hoặc hư hỏng:
- Nguyên nhân: Môi chất ăn mòn, lắp đặt sai kỹ thuật gây trầy xước.
- Khắc phục: Nếu ăn mòn nhẹ, có thể xử lý bề mặt và bảo vệ. Nếu hư hỏng nặng, cần thay thế mặt bích hoặc toàn bộ khớp nối.
Ứng Dụng Thực Tế
Khớp nối chống rung Tozen SF67000 với các đặc tính kỹ thuật vượt trội, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng:
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Lắp đặt giữa máy bơm nước, máy nén khí và hệ thống đường ống dẫn gas lạnh, nước nóng/lạnh để giảm rung động và tiếng ồn, tạo môi trường làm việc và sinh hoạt thoải mái hơn.
- Hệ thống cấp thoát nước: Kết nối đường ống với các máy bơm nước sạch, bơm nước thải tại các nhà máy xử lý nước, trạm bơm, tòa nhà cao tầng, giúp bảo vệ máy bơm và đường ống khỏi các xung lực từ hoạt động của bơm.
- Nhà máy sản xuất công nghiệp:
- Ngành hóa chất: Sử dụng trong các đường ống dẫn hóa chất (đã được kiểm tra tương thích vật liệu) để giảm rung động, ngăn ngừa rò rỉ và bảo vệ thiết bị.
- Ngành thực phẩm và đồ uống: Lắp đặt trong các hệ thống vận chuyển nước, hơi nóng, khí nén, đảm bảo vệ sinh và giảm tiếng ồn.
- Nhà máy nhiệt điện, luyện kim: Sử dụng trong các hệ thống đường ống dẫn nước làm mát, hơi nước, dầu thủy lực.
- Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trên các đường ống cấp nước cho hệ thống sprinkler hoặc các trạm bơm PCCC để giảm rung động do hoạt động của bơm, đảm bảo hiệu quả hoạt động khi có sự cố.
- Hệ thống đường ống dẫn dầu, khí gas: Sử dụng để giảm rung động và bù sai lệch trong các đường ống vận chuyển nhiên liệu, khí đốt.
- Các ứng dụng khác: Bất kỳ hệ thống đường ống nào có nguy cơ rung động từ máy móc, thiết bị hoặc do sự thay đổi nhiệt độ đều có thể hưởng lợi từ việc sử dụng khớp nối chống rung Tozen SF67000.
