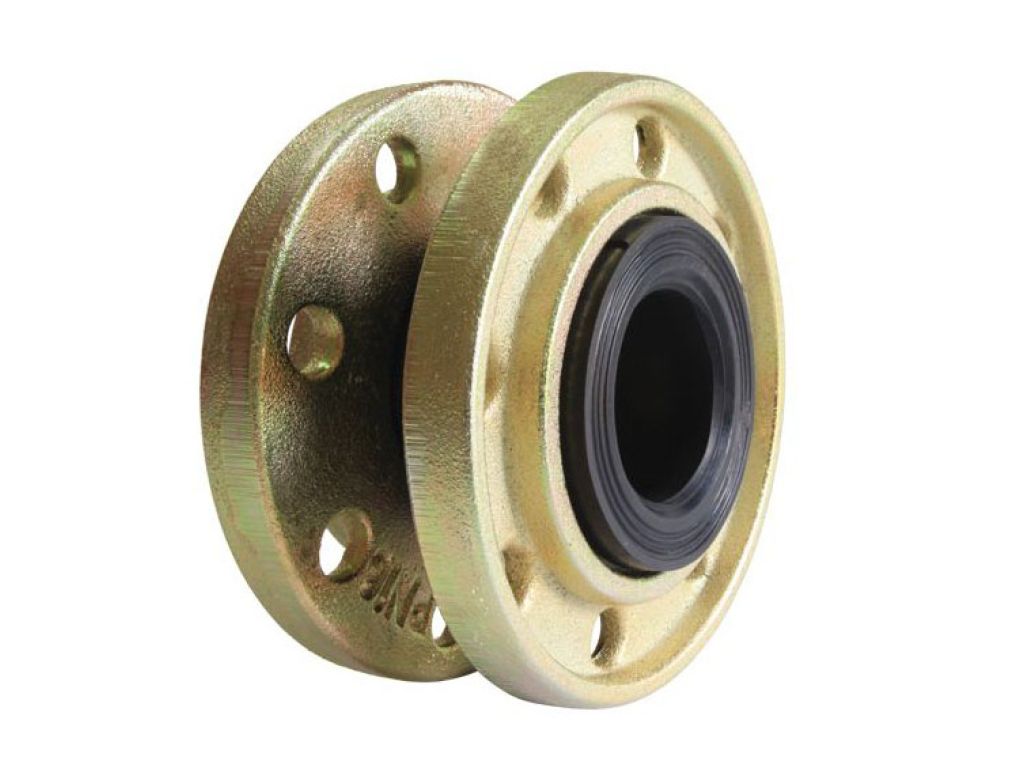

Khớp nối cao su chống rung Duyar model T-1810 kiểu mặt bích là một thiết bị kỹ thuật quan trọng được thiết kế để hấp thụ các rung động, giảm tiếng ồn và bù đắp sự giãn nở nhiệt trong hệ thống đường ống công nghiệp. Sản phẩm này thường được lắp đặt tại các vị trí đầu bơm, máy nén khí hoặc các đoạn ống dài nơi có sự biến động về áp suất và nhiệt độ lớn. Model T-1810 của thương hiệu Duyar (Thổ Nhĩ Kỳ) là giải pháp thay thế hoàn hảo cho các dòng khớp nối kém chất lượng, giúp bảo vệ các thiết bị đắt tiền như van, máy bơm và đồng hồ đo lưu lượng khỏi các tác động cơ học tiêu cực. Đối với các kỹ sư vận hành tại nhà máy, tòa nhà cao tầng hay hệ thống xử lý nước, việc trang bị khớp nối Duyar T-1810 là ưu tiên hàng đầu để đảm bảo tính ổn định và tuổi thọ cho toàn bộ hệ thống.
Tổng quan về model khớp nối cao su Duyar T-1810
Duyar là thương hiệu sản xuất thiết bị ngành nước và PCCC hàng đầu từ Thổ Nhĩ Kỳ với lịch sử lâu đời. Model T-1810 thuộc dòng khớp nối mềm cao su (Rubber Expansion Joint) với thiết kế thân cao su hình cầu đơn (single sphere), kết hợp với hai đầu mặt bích bằng thép mạ kẽm hoặc gang. Đặc điểm nổi bật của dòng sản phẩm này là khả năng chịu được áp suất làm việc lên đến PN16 và dải kích thước đa dạng từ DN32 đến DN600.
Cấu tạo của khớp nối cao su chống rung Duyar model T-1810 kiểu mặt bích bao gồm lớp cao su tổng hợp EPDM hoặc NBR gia cường bằng sợi nylon bên trong, giúp tăng cường khả năng chịu lực mà vẫn giữ được độ đàn hồi linh hoạt. Việc sử dụng mặt bích tiêu chuẩn giúp quá trình lắp đặt trở nên nhanh chóng và chắc chắn hơn so với các kiểu nối ren truyền thống, đặc biệt là trong các hệ thống có kích thước đường ống lớn.
Thông số kỹ thuật chi tiết khớp nối Duyar T-1810
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi luôn cung cấp các thông số kỹ thuật chính xác nhất để quý khách hàng có thể tính toán thiết kế hệ thống một cách tối ưu. Dưới đây là bảng thông số kỹ thuật chi tiết của model T-1810:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Thương hiệu | Duyar (Thổ Nhĩ Kỳ) |
| Model | T-1810 |
| Kích cỡ (Size) | DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300... đến DN600 |
| Vật liệu thân | Cao su EPDM (Tiêu chuẩn) hoặc NBR (Tùy chọn cho dầu) |
| Vật liệu mặt bích | Thép mạ kẽm (Galvanized Steel) hoặc Gang dẻo (Ductile Iron) |
| Tiêu chuẩn mặt bích | EN 1092-2 PN10/16 (Tương đương BS4504, DIN) |
| Áp suất làm việc | 16 Bar (PN16) |
| Nhiệt độ làm việc | -10°C đến +110°C (Đối với EPDM) |
| Môi chất sử dụng | Nước sạch, nước thải, hệ thống HVAC, PCCC |
Bản vẽ kỹ thuật và kích thước hình học
Việc nắm rõ kích thước hình học giúp các đơn vị thi công xác định được khoảng cách lắp đặt (Face-to-Face) chính xác. Model T-1810 có cấu trúc gồm phần thân cao su phình to ở giữa để triệt tiêu lực xung kích. Khi áp suất trong ống tăng cao, phần thân này sẽ co giãn linh hoạt để bảo vệ các mối nối cứng xung quanh.
Các thông số về độ co giãn (Compression), độ giãn dài (Elongation) và độ lệch tâm (Lateral Deflection) của khớp nối cao su chống rung Duyar model T-1810 kiểu mặt bích được hãng tính toán kỹ lưỡng. Ví dụ, với kích thước DN100, khả năng nén có thể đạt 12mm và khả năng giãn dài đạt 10mm. Điều này cực kỳ quan trọng trong việc ngăn ngừa hiện tượng "búa nước" (Water Hammer) thường xảy ra khi đóng mở van đột ngột.
Ứng dụng thực tế của khớp nối Duyar T-1810
Với kinh nghiệm nhiều năm cung cấp thiết bị cho các dự án lớn, TBCNSG đã cung cấp khớp nối cao su chống rung Duyar model T-1810 kiểu mặt bích cho rất nhiều công trình tại khu vực phía Nam như Bình Dương, TP. Hồ Chí Minh, Vũng Tàu và Đồng Nai. Một ứng dụng điển hình là hệ thống giải nhiệt Chiller tại một nhà máy sản xuất linh kiện điện tử ở KCN VSIP (Bình Dương). Tại đây, các khớp nối T-1810 được lắp đặt ngay tại đầu ra của các máy bơm công suất lớn để triệt tiêu rung động truyền vào đường ống dẫn nước lạnh, giúp hệ thống vận hành êm ái và không gây nứt vỡ các mối hàn ống nhựa PPR và ống thép.
Ngoài ra, sản phẩm còn được ứng dụng rộng rãi trong các hệ thống sau:
- Hệ thống phòng cháy chữa cháy (PCCC) trong các tòa nhà chung cư cao tầng.
- Trạm bơm cấp nước sạch và xử lý nước thải đô thị.
- Hệ thống điều hòa không khí trung tâm (HVAC).
- Đường ống dẫn hóa chất nhẹ hoặc nước biển (khi sử dụng vật liệu cao su phù hợp).
Để hiểu rõ hơn về vai trò của thiết bị này, quý khách có thể tham khảo thêm thông tin về khớp nối mềm là gì để có cái nhìn tổng quan về cấu tạo và nguyên lý hoạt động của chúng trong công nghiệp.
Hướng dẫn lắp đặt khớp nối cao su mặt bích đúng kỹ thuật
Lắp đặt đúng cách là yếu tố quyết định đến độ bền của khớp nối mềm. Đội ngũ kỹ thuật của TBCNSG khuyến cáo quý khách thực hiện theo các bước sau:
- Kiểm tra trước khi lắp: Đảm bảo khoảng cách giữa hai mặt bích của đường ống khớp với chiều dài tự nhiên của khớp nối Duyar T-1810. Không nên kéo giãn khớp nối để cố khớp với khoảng cách ống quá rộng.
- Căn chỉnh tâm: Hai mặt bích đường ống phải đồng tâm. Độ lệch tâm quá lớn sẽ làm biến dạng lớp cao su và gây rò rỉ tại vị trí kết nối.
- Sử dụng bu lông: Luồn bu lông từ phía mặt bích của khớp nối hướng ra ngoài để tránh đầu bu lông sắc nhọn làm trầy xước hoặc đâm thủng thân cao su khi nó giãn nở.
- Siết ốc đối xứng: Siết chặt các đai ốc theo hình sao hoặc đối xứng dần dần để lực ép lên bề mặt gioăng cao su được đều, tránh hiện tượng vênh mặt bích.
- Không dùng thêm gioăng: Bản thân mặt bích của khớp nối cao su Duyar đã có lớp cao su bao phủ đóng vai trò như một chiếc gioăng làm kín, do đó không cần thiết phải sử dụng thêm gioăng cao su hay gioăng chì bên ngoài.
Trong quá trình vận hành, nếu quý khách cần tìm kiếm các loại khớp nối mềm khác như khớp nối inox hay khớp nối chống rung cho các môi chất đặc thù, hãy liên hệ với chúng tôi để được tư vấn.
Phụ kiện tương thích và linh kiện thay thế
Khi sử dụng khớp nối cao su chống rung Duyar model T-1810 kiểu mặt bích, quý khách có thể kết hợp với các phụ kiện đường ống khác để tối ưu hóa hiệu suất. Các loại Rubber Expansion Joint thường đi kèm với:
- Mặt bích thép: Để hàn vào đầu ống chờ trước khi bắt bu lông với khớp nối.
- Thanh hạn vị (Control Rods): Đặc biệt cần thiết cho các đường ống không có bệ đỡ cố định hoặc áp suất cao.
- Van một chiều và Van cổng: Thường lắp đặt ngay sau khớp nối để kiểm soát dòng chảy.
- Đồng hồ đo áp suất: Để theo dõi sự biến động áp suất tại vị trí lắp khớp nối chống rung.
Tại TBCNSG, chúng tôi không chỉ bán sản phẩm đơn lẻ mà còn cung cấp trọn bộ giải pháp phụ kiện đường ống, giúp quý khách tiết kiệm thời gian tìm kiếm và đảm bảo tính đồng bộ kỹ thuật cao nhất.
Tải xuống Datasheet và tài liệu kỹ thuật Duyar T-1810
Để phục vụ cho công tác thiết kế và trình duyệt dự án, chúng tôi cung cấp đầy đủ tài liệu kỹ thuật (Datasheet) của model T-1810. Tài liệu bao gồm các thông số chi tiết về vật liệu, biểu đồ áp suất theo nhiệt độ, và các chứng chỉ chất lượng quốc tế mà Duyar đã đạt được như ISO 9001, CE, và các tiêu chuẩn PCCC chuyên dụng.
Quý khách hàng có thể liên hệ trực tiếp với bộ phận kỹ thuật của TBCNSG để nhận file PDF bản gốc từ hãng. Chúng tôi cam kết cung cấp thông tin minh bạch, chính xác để quý khách hoàn thiện hồ sơ dự án một cách chuyên nghiệp nhất.
Tại sao nên mua khớp nối Duyar T-1810 tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) khẳng định vị thế là nhà cung cấp uy tín hàng đầu trong lĩnh vực thiết bị công nghiệp. Khi lựa chọn khớp nối cao su chống rung Duyar model T-1810 kiểu mặt bích tại đơn vị chúng tôi, quý khách sẽ nhận được những giá trị vượt trội:
- Chuyên môn kỹ thuật: Đội ngũ kỹ sư của chúng tôi am hiểu sâu sắc về các tiêu chuẩn mặt bích (JIS, ANSI, DIN, PN) và luôn sẵn sàng hỗ trợ tư vấn giải pháp từ xa hoặc trực tiếp tại công trình.
- Nguồn gốc rõ ràng: Hàng nhập khẩu chính hãng Duyar - Thổ Nhĩ Kỳ, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
- Hàng sẵn kho: Chúng tôi luôn lưu kho số lượng lớn các size phổ thông từ DN50 đến DN300 để đáp ứng tiến độ giao hàng nhanh nhất cho các công trình tại khu vực phía Nam.
- Bảo hành chu đáo: Cam kết bảo hành chính hãng 12 tháng, hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất.
- Dịch vụ gia tăng: TBCNSG hỗ trợ thay thế, lắp đặt tận nơi cho các nhà máy, xí nghiệp có nhu cầu bảo trì hệ thống đường ống.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Quý khách hàng đang quan tâm đến sản phẩm khớp nối cao su chống rung Duyar model T-1810 kiểu mặt bích hoặc cần tư vấn về các dòng khớp nối mềm khác, xin vui lòng liên hệ với TBCNSG. Chúng tôi sẽ phản hồi yêu cầu báo giá trong vòng 30 phút với mức chiết khấu hấp dẫn nhất cho các đơn vị thầu và đại lý.
Đừng ngần ngại liên hệ với chúng tôi để nhận được sự hỗ trợ từ các chuyên gia kỹ thuật giàu kinh nghiệm. TBCNSG hân hạnh được đồng hành cùng sự phát triển bền vững của quý doanh nghiệp thông qua những sản phẩm chất lượng và dịch vụ tận tâm.
Sản phẩm khớp nối Duyar T-1810 - Giải pháp chống rung hiệu quả, bền bỉ cho mọi hệ thống đường ống công nghiệp!
