Giới thiệu & Nguyên lý hoạt động

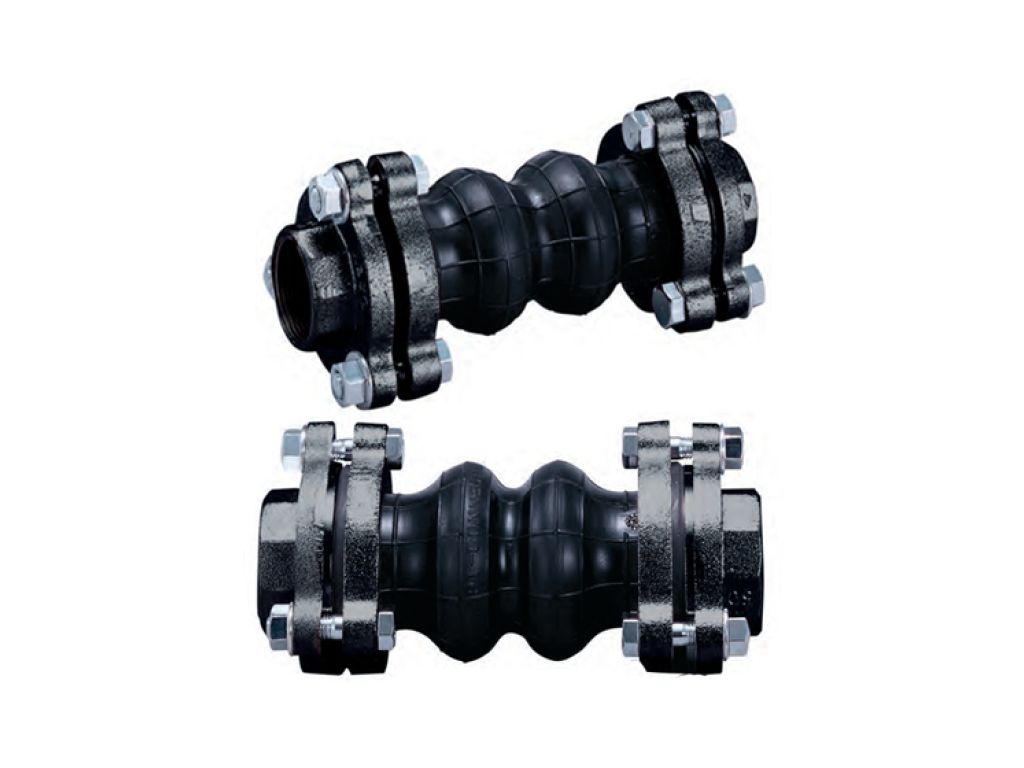

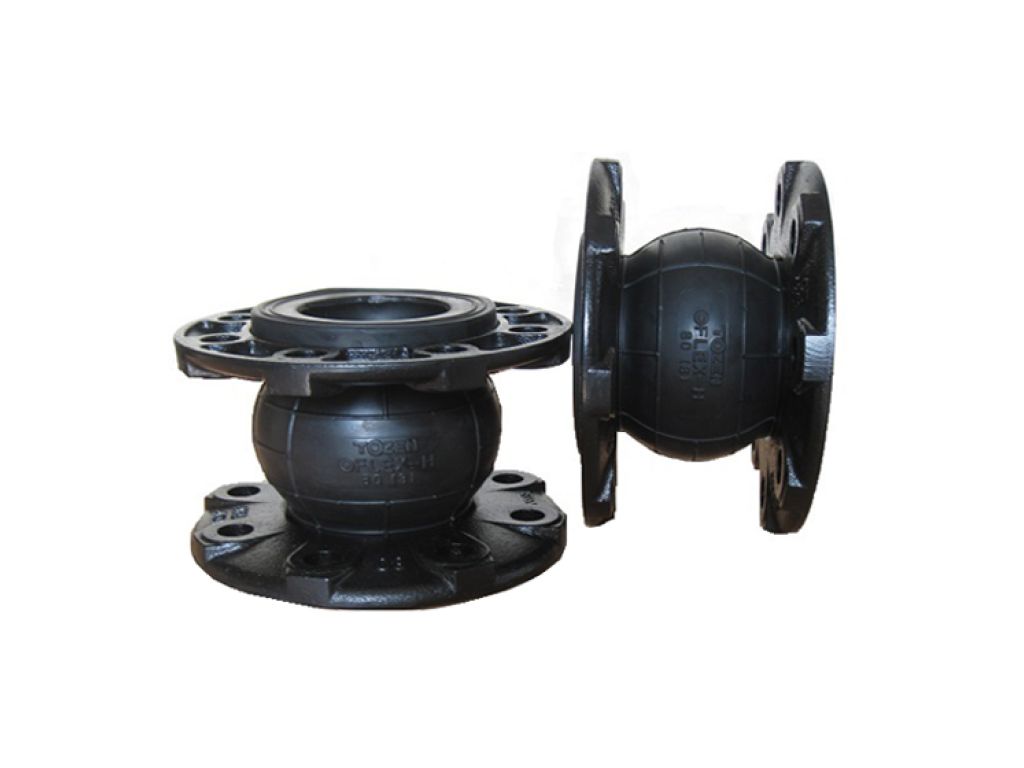

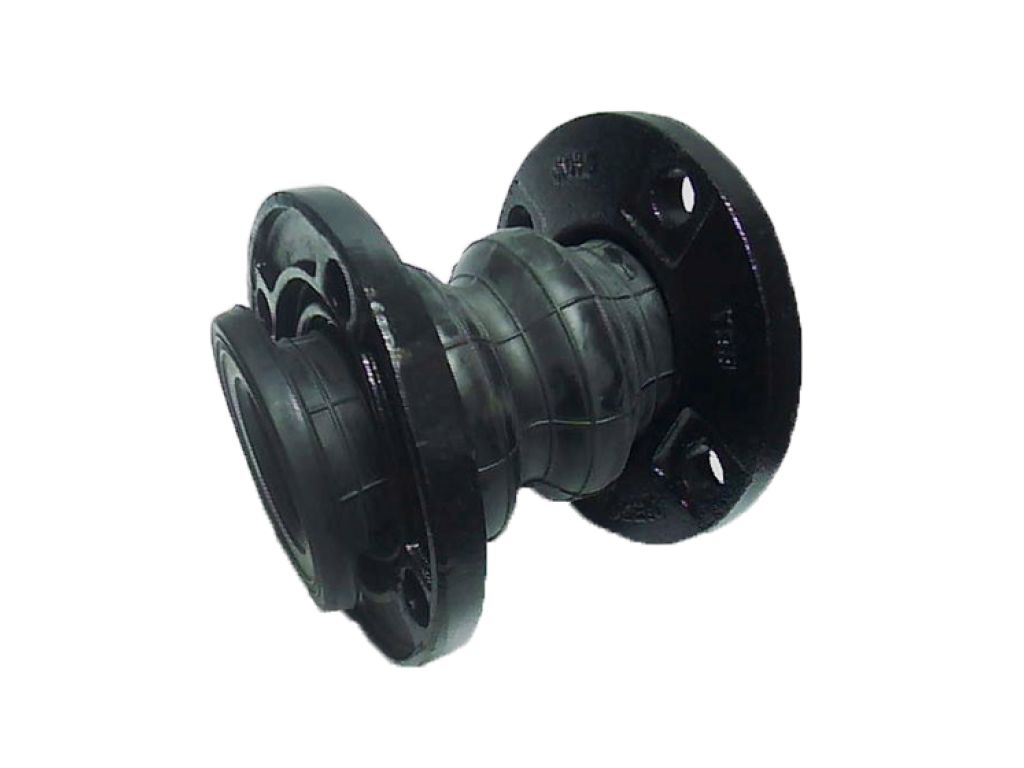

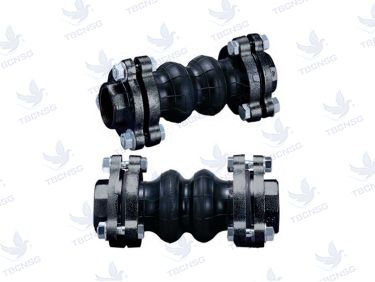

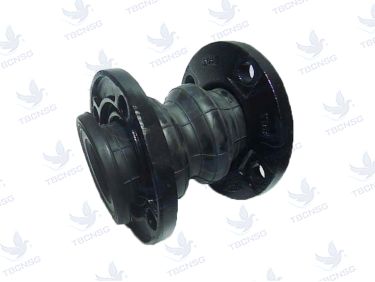

Khớp nối cao su chống rung Tozen 10-Flex là thiết bị được thiết kế để lắp đặt trên các hệ thống đường ống, nhằm hấp thụ và giảm thiểu rung động, tiếng ồn, cũng như bù trừ các sai lệch về kích thước và chuyển động của đường ống. Nguyên lý hoạt động dựa trên tính đàn hồi và khả năng biến dạng của vật liệu cao su cao cấp. Khi dòng chảy đi qua, áp lực và các dao động từ máy bơm hoặc các thiết bị khác sẽ được vật liệu cao su của khớp nối hấp thụ, ngăn không cho truyền tải đến các phần còn lại của hệ thống đường ống, từ đó bảo vệ cấu trúc và thiết bị, đồng thời cải thiện môi trường làm việc.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Khớp Nối Cao Su Mềm Dẻo (Flexible Rubber Joint) |
| Thương hiệu | TOZEN |
| Model | 10-Flex |
| Vật liệu chế tạo (Lớp vỏ) | Cao su tổng hợp Neoprene (CR) (Tiêu chuẩn). Tùy chọn EPDM hoặc loại khác. |
| Vật liệu chế tạo (Mặt bích) | Thép carbon (Mild Steel) hoặc Gang dẻo (Ductile Iron) |
| Vật liệu chế tạo (Dây gia cố) | Sợi tổng hợp (Synthetic Fiber) |
| Vật liệu chế tạo (Vòng gia cố) | Thép carbon (Carbon Steel) |
| Kích thước (DN) | DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Áp suất làm việc tối đa (PN) | 1.6 MPa (16 bar) |
| Chân không cho phép | -0.065 MPa (-490 mmHg) |
| Nhiệt độ làm việc | -10°C đến 70°C |
| Áp suất vỡ (Bursting Pressure) | ≥ 3 lần áp suất làm việc (ở nhiệt độ phòng) |
| Kiểu kết nối | Mặt bích (Flange) |
| Tiêu chuẩn mặt bích | JIS 10K, ANSI 150, PN 16 |
| Chiều dài (L) | DN40-DN100: 100 mm; DN125-DN200: 120 mm; DN250-DN300: 130 mm |
| Đường kính trong (ϕd) | DN40: 40 mm; DN50: 50 mm; DN65: 65 mm; DN80: 75 mm; DN100: 100 mm; DN125: 125 mm; DN150: 150 mm; DN200: 200 mm; DN250: 250 mm; DN300: 300 mm |
| Môi trường sử dụng | Nước lạnh, nước ấm, nước làm mát, nước biển. |
| Môi trường KHÔNG phù hợp | Nước uống, nước hồ bơi, dầu, hoặc nước sôi. |
| Tiêu chuẩn áp dụng | JIS, ANSI, PN |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Giảm rung động và cách âm hiệu quả: Khả năng hấp thụ rung động cơ học từ máy bơm, động cơ và giảm thiểu tiếng ồn lan truyền trong hệ thống đường ống, tạo môi trường làm việc và sinh hoạt tốt hơn.
- Chống búa nước (Water Hammer): Giúp giảm thiểu tác động tiêu cực của hiện tượng búa nước, bảo vệ các mối nối, van và thiết bị khỏi hư hỏng.
- Bù trừ sai lệch và chuyển động: Có khả năng bù trừ sai lệch nhỏ về góc, song song và co giãn nhiệt của đường ống, giảm tải trọng lên các thiết bị và mối nối.
- Độ bền cao: Được thử nghiệm với hơn 20,000 chu kỳ áp suất, đảm bảo tuổi thọ hoạt động lâu dài trong điều kiện làm việc khắc nghiệt.
- Lắp đặt đơn giản: Thiết kế mặt bích giúp việc lắp đặt nhanh chóng, không yêu cầu các phụ kiện phức tạp hoặc đệm lót đặc biệt.
- Chịu áp lực và chân không: Có khả năng làm việc trong dải áp suất rộng, bao gồm cả điều kiện chân không nhất định.
- Vật liệu đa dạng: Lớp vỏ cao su tiêu chuẩn là Neoprene (CR), có thể tùy chọn EPDM hoặc các vật liệu chuyên dụng khác phù hợp với môi trường hóa chất cụ thể (cần tư vấn kỹ thuật).
Nhược điểm kỹ thuật:
- Giới hạn nhiệt độ và môi chất: Không phù hợp với nước uống, nước hồ bơi, dầu, hoặc nước có nhiệt độ cao (trên 70°C). Cần lựa chọn vật liệu cao su phù hợp nếu sử dụng cho các môi chất đặc biệt khác.
- Khả năng chịu mài mòn: Vật liệu cao su có thể bị ảnh hưởng bởi các hạt rắn có tính mài mòn cao trong dòng chảy.
- Độ cứng và khả năng chịu uốn: Mặc dù có tính đàn hồi, nhưng khớp nối cao su có giới hạn về độ uốn cong và không thể thay thế hoàn toàn cho các khớp nối kim loại có khả năng bù trừ dịch chuyển lớn.
- Tuổi thọ phụ thuộc môi trường: Tuổi thọ có thể bị ảnh hưởng nếu lắp đặt sai kỹ thuật hoặc tiếp xúc với các hóa chất không tương thích.
Hướng dẫn lắp đặt & vận hành
Hướng dẫn lắp đặt:
- Kiểm tra sản phẩm: Trước khi lắp đặt, kiểm tra kỹ khớp nối cao su xem có bị hư hỏng, rách hoặc biến dạng trong quá trình vận chuyển hay không.
- Làm sạch bề mặt kết nối: Đảm bảo bề mặt mặt bích của đường ống và mặt bích của khớp nối sạch sẽ, không có bụi bẩn, gỉ sét hoặc vật lạ.
- Định vị khớp nối: Đặt khớp nối cao su vào vị trí giữa hai mặt bích của đường ống. Đảm bảo trục của khớp nối song song với trục của đường ống.
- Siết bu lông: Lắp bu lông và đai ốc theo đúng tiêu chuẩn. Siết đều và đối xứng theo hình sao hoặc chữ thập để đảm bảo áp lực được phân bố đều trên bề mặt mặt bích. Tránh siết quá chặt một bên, có thể gây biến dạng hoặc hư hỏng cho mặt bích cao su.
- Kiểm tra độ giãn dài: Trong quá trình siết bu lông, hạn chế kéo căng hoặc nén khớp nối quá mức. Nếu cần, sử dụng các thanh giằng (tie rods) để giữ khoảng cách giữa hai mặt bích, tránh cho khớp nối bị kéo dài khi có áp lực.
- Kiểm tra áp lực: Sau khi lắp đặt, tiến hành xả khí và kiểm tra áp lực từ từ để đảm bảo không có rò rỉ tại các mối nối mặt bích.
Hướng dẫn vận hành:
- Vận hành hệ thống trong giới hạn áp suất và nhiệt độ cho phép của khớp nối.
- Tránh để vật lạ hoặc các hạt rắn có tính mài mòn đi vào khớp nối.
- Nếu hệ thống có hiện tượng rung động hoặc tiếng ồn bất thường, cần kiểm tra lại khớp nối và các thiết bị liên quan.
- Không sử dụng khớp nối cho các môi chất hoặc nhiệt độ không phù hợp với vật liệu chế tạo.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ (ví dụ: 6 tháng/lần) kiểm tra bề mặt cao su bên ngoài xem có dấu hiệu nứt, phồng rộp, ăn mòn hoặc hư hỏng do tác động vật lý không.
- Kiểm tra mối nối: Siết lại các bu lông mặt bích nếu cần thiết, đảm bảo độ kín của mối nối.
- Kiểm tra rung động: Quan sát và lắng nghe hệ thống để phát hiện sớm các dấu hiệu rung động hoặc tiếng ồn bất thường có thể do khớp nối hoặc các thiết bị khác gây ra.
- Vệ sinh: Nếu cần thiết, có thể vệ sinh bên ngoài khớp nối bằng nước sạch và dung dịch tẩy rửa nhẹ, tránh sử dụng hóa chất mạnh.
Xử lý sự cố thường gặp:
- Rò rỉ tại mặt bích:
- Nguyên nhân: Siết bu lông không đều, gioăng mặt bích bị hỏng, áp suất vượt quá giới hạn, hoặc mặt bích bị biến dạng.
- Khắc phục: Ngắt áp lực hệ thống, kiểm tra và siết lại bu lông theo đúng quy trình. Nếu gioăng bị hỏng, cần thay thế gioăng mới hoặc khớp nối mới.
- Khớp nối bị phồng hoặc nứt:
- Nguyên nhân: Nhiệt độ làm việc vượt quá giới hạn, môi chất không phù hợp, hoặc áp suất làm việc quá cao trong thời gian dài.
- Khắc phục: Ngắt áp lực hệ thống, thay thế khớp nối mới phù hợp với điều kiện vận hành.
- Rung động và tiếng ồn tăng lên:
- Nguyên nhân: Khớp nối bị lão hóa, hư hỏng bên trong, hoặc các thiết bị khác (máy bơm, van) hoạt động không ổn định.
- Khắc phục: Kiểm tra tình trạng của khớp nối. Nếu khớp nối còn tốt, cần kiểm tra các thiết bị liên quan. Nếu khớp nối bị hư hỏng, cần thay thế.
Ứng dụng thực tế
Khớp nối cao su chống rung Tozen 10-Flex được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau:
- Hệ thống cấp thoát nước: Lắp đặt trên đường ống cấp nước sinh hoạt, nước thải tại các tòa nhà chung cư, khu dân cư, khu công nghiệp.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Giảm rung động và tiếng ồn từ hệ thống bơm nước tuần hoàn, bơm chiller, bơm nước nóng trong các tòa nhà thương mại, văn phòng, trung tâm thương mại.
- Nhà máy công nghiệp:
- Nhà máy hóa chất: Sử dụng cho các hệ thống dẫn nước làm mát, nước tuần hoàn (cần lưu ý chọn đúng vật liệu cao su cho môi chất cụ thể).
- Nhà máy thực phẩm và đồ uống: Hệ thống dẫn nước, nước làm mát.
- Nhà máy nhiệt điện, điện lạnh: Hệ thống nước làm mát, nước tuần hoàn.
- Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trên đường ống cấp nước cho hệ thống sprinkler, hệ thống bơm PCCC để giảm rung động và bảo vệ đường ống.
- Hệ thống xử lý nước thải: Giảm rung động từ máy bơm và các thiết bị khác.
- Các ứng dụng khác: Hệ thống bơm nước biển, hệ thống làm mát cho các thiết bị công nghiệp.
