Khớp nối chống rung cao su Duyar T-181 là một thiết bị phụ trợ quan trọng trong các hệ thống đường ống công nghiệp, được thiết kế đặc biệt để hấp thụ rung động, giảm tiếng ồn và bù đắp sai lệch trục do giãn nở nhiệt. Với kiểu kết nối ren linh hoạt và khả năng chịu áp lực lên đến PN16, sản phẩm này thường được lắp đặt tại các vị trí gần máy bơm, máy nén khí hoặc các thiết bị có độ rung cao trong các tòa nhà cao tầng, nhà máy sản xuất và hệ thống xử lý nước. Đây là dòng sản phẩm thay thế hoàn hảo cho các loại khớp nối cứng truyền thống vốn dễ bị nứt vỡ khi hệ thống vận hành ở cường độ cao.
Tổng quan về model khớp nối mềm cao su Duyar T-181
Model T-181 thuộc phân khúc cao cấp của thương hiệu Duyar (Thổ Nhĩ Kỳ), một cái tên uy tín toàn cầu trong lĩnh vực sản xuất van và phụ kiện đường ống. Điểm khác biệt lớn nhất của Khớp nối chống rung cao su Duyar T-181 so với các dòng khớp nối mặt bích chính là thiết kế nối ren (Threaded) với hai đầu rắc co bằng gang đúc (Cast Iron). Thiết kế này cực kỳ tối ưu cho các đường ống có kích thước nhỏ từ DN15 đến DN80, nơi mà việc lắp đặt mặt bích trở nên cồng kềnh và tốn kém diện tích.
Tại thị trường Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị phân phối chính hãng dòng sản phẩm này. Với kinh nghiệm nhiều năm, chúng tôi nhận thấy Duyar T-181 có độ bền vượt trội nhờ lớp cao su tổng hợp chất lượng cao, có khả năng chịu được nhiệt độ làm việc từ -20°C đến +115°C, đáp ứng tốt cả hệ thống nước nóng lẫn các môi chất lỏng công nghiệp khác.
Thông số kỹ thuật chi tiết của Duyar T-181
Việc nắm rõ các thông số kỹ thuật là yếu tố tiên quyết để đảm bảo tính an toàn và hiệu quả của hệ thống. Dưới đây là bảng thông số chi tiết của sản phẩm được kỹ thuật viên của TBCNSG tổng hợp:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Kích cỡ (Nominal Diameter) | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| Kiểu kết nối | Nối ren (Threaded) - Rắc co hai đầu |
| Vật liệu đầu nối (Casting Type) | Gang đúc (Cast Iron) |
| Vật liệu thân khớp nối | Cao su tổng hợp (EPDM/NBR) gia cường sợi tổng hợp |
| Áp suất làm việc (PN Value) | 16 Bar (PN16) |
| Nhiệt độ làm việc | -20°C đến +115°C |
| Môi chất sử dụng | Nước nóng, nước lạnh, chất lỏng, nhiên liệu lỏng (Liquid Fuels) |
| Thương hiệu | Duyar (Turkey) |
Đặc điểm cấu tạo và bản vẽ kỹ thuật

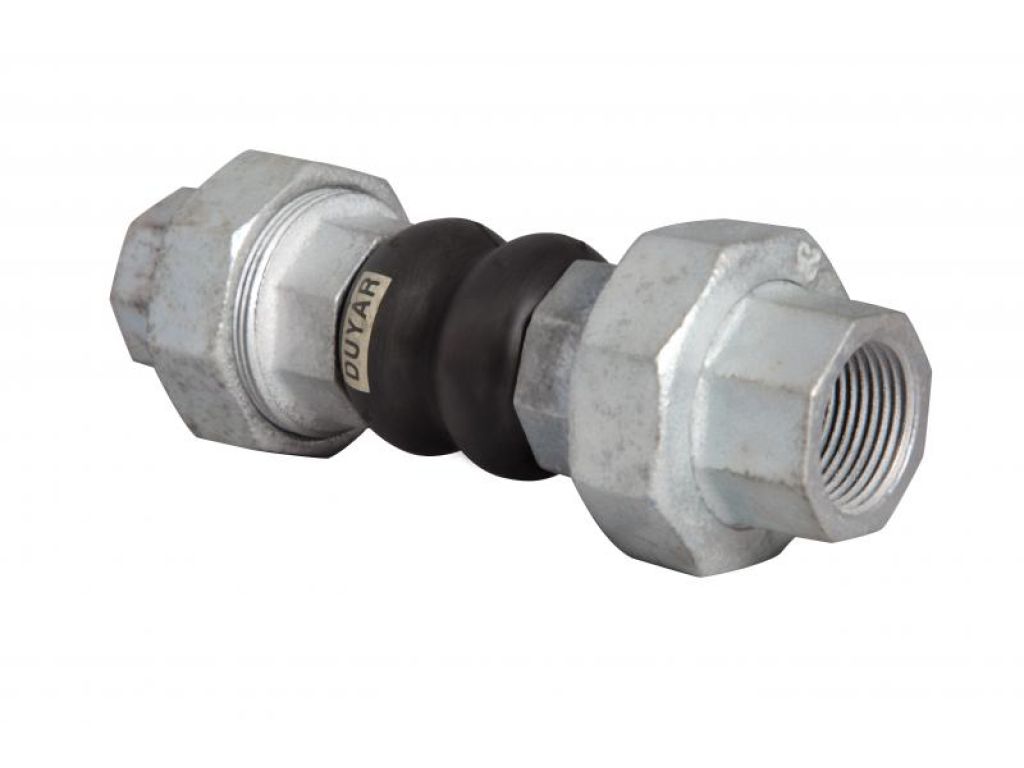

Cấu tạo của Duyar T-181 gồm hai phần chính: Thân cao su và đầu nối ren. Thân cao su được chế tạo từ nhiều lớp cao su tổng hợp, ở giữa có các lớp sợi gia cường để tăng khả năng chịu áp lực mà vẫn giữ được độ đàn hồi cần thiết. Hai đầu ren được làm bằng gang đúc chắc chắn, cho phép kết nối nhanh chóng với đường ống mà không cần hàn hay bắt vít phức tạp.
Khi xem xét bản vẽ kỹ thuật, người dùng cần chú ý đến chiều dài lắp đặt (L). Do đặc tính co giãn, chiều dài này có thể thay đổi nhẹ trong quá trình vận hành để triệt tiêu các lực tác động lên đường ống. Việc lựa chọn đúng kích thước DN (Diameter Nominal) từ DN15 đến DN80 sẽ giúp khớp nối phát huy tối đa khả năng giảm chấn.
Trong các dự án mà TBCNSG đã thực hiện tại các khu công nghiệp ở Bình Dương và Đồng Nai, chúng tôi thường tư vấn khách hàng kết hợp sản phẩm này với các loại khớp nối mềm khác để tối ưu hóa khả năng bảo vệ toàn diện cho hệ thống bơm tăng áp tòa nhà.
Ứng dụng thực tế của khớp nối chống rung Duyar T-181
Nhờ dải nhiệt độ hoạt động rộng và khả năng chịu áp lực PN16, Duyar T-181 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước nóng, nước lạnh của hệ thống điều hòa trung tâm Chiller, giúp giảm thiểu tiếng ồn truyền qua kết cấu tòa nhà.
- Hệ thống cấp thoát nước: Lắp đặt tại đầu ra của máy bơm nước sinh hoạt hoặc bơm phòng cháy chữa cháy để bảo vệ đường ống khỏi nứt vỡ do rung động mạnh khi khởi động máy.
- Công nghiệp thực phẩm và hóa chất: Vận chuyển các chất lỏng không ăn mòn, đảm bảo sự ổn định cho các bồn chứa và thiết bị đo lường.
- Hệ thống nhiên liệu: Ứng dụng cho các đường ống dẫn dầu, nhiên liệu lỏng (Liquid Fuels) nhờ lớp cao su chịu dầu chuyên dụng.
Thực tế, TBCNSG đã cung cấp model này cho hệ thống giải nhiệt của một nhà máy sản xuất tại TP. Hồ Chí Minh, giúp xử lý triệt để tình trạng rò rỉ tại các mối nối ren do rung lắc từ động cơ công suất lớn.
Hướng dẫn lắp đặt khớp nối mềm cao su nối ren đúng kỹ thuật
Để đảm bảo tuổi thọ cho Rubber Expansion Joint (Threaded, PN 16), quy trình lắp đặt cần tuân thủ các bước sau:
- Bước 1: Kiểm tra khoảng cách: Đảm bảo khoảng cách giữa hai đầu ống chờ phù hợp với chiều dài tự nhiên của khớp nối. Không nên kéo dãn hoặc nén khớp nối quá mức khi lắp đặt ban đầu.
- Bước 2: Làm sạch đầu ren: Vệ sinh sạch sẽ các mạt sắt, bụi bẩn trên ren ống để tránh làm hỏng ren của khớp nối Duyar.
- Bước 3: Cố định đường ống: Sử dụng các giá đỡ ống (Pipe Hangers) ở gần vị trí lắp khớp nối để trọng lượng đường ống không đè trực tiếp lên phần cao su.
- Bước 4: Tiến hành vặn ren: Sử dụng mỏ lết phù hợp vặn chặt hai đầu rắc co. Lưu ý lực vặn vừa đủ, tránh làm biến dạng đầu gang.
- Bước 5: Kiểm tra áp suất: Sau khi lắp đặt, tiến hành thử áp tĩnh để kiểm tra độ kín khít trước khi đưa hệ thống vào vận hành chính thức.
Nếu bạn chưa rõ về cách chọn lựa, có thể tìm hiểu thêm về Phụ kiện đường ống > Khớp nối mềm là gì ? để có cái nhìn tổng quan hơn về vai trò của thiết bị này trong sơ đồ công nghệ.
Phụ kiện tương thích và các thiết bị đi kèm
Để xây dựng một hệ thống hoàn chỉnh, khớp nối chống rung cao su Duyar T-181 thường được lắp đặt cùng với các loại phụ kiện đường ống - khớp nối mềm và van công nghiệp khác. Tại kho của TBCNSG, chúng tôi luôn có sẵn các phụ kiện đồng bộ như:
- Van cổng, van một chiều Duyar để kiểm soát dòng chảy.
- Lọc y (Y-Strainer) để bảo vệ khớp nối khỏi các tạp chất rắn trong chất lỏng.
- Đồng hồ đo áp suất để theo dõi tình trạng vận hành của hệ thống.
- Các loại nối mềm cao su mặt bích cho các đoạn ống lớn hơn (từ DN50 trở lên).
Tải về Datasheet và tài liệu kỹ thuật Duyar T-181
Chúng tôi hiểu rằng các kỹ sư thiết kế cần những thông số chính xác về kích thước hình học, độ co giãn (Compression/Extension) và độ lệch tâm (Lateral Deflection) để đưa vào bản vẽ phối cảnh. TBCNSG hỗ trợ cung cấp đầy đủ Datasheet chính thức từ hãng Duyar cho model T-181.
Tài liệu này bao gồm các biểu đồ về mối quan hệ giữa nhiệt độ và áp suất làm việc, giúp người dùng xác định giới hạn an toàn khi vận hành hệ thống ở nhiệt độ cao lên đến 115°C. Quý khách hàng có nhu cầu nhận tài liệu kỹ thuật vui lòng liên hệ trực tiếp với đội ngũ hỗ trợ của chúng tôi.
Tại sao nên mua Duyar T-181 tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn?
Việc lựa chọn đơn vị cung cấp uy tín là yếu tố then chốt để đảm bảo bạn nhận được sản phẩm khớp nối mềm Duyar chính hãng. TBCNSG tự hào là đối tác tin cậy của nhiều nhà thầu cơ điện tại khu vực phía Nam (Vũng Tàu, Đồng Nai, TP.HCM...).
- Cam kết chất lượng: Sản phẩm mới 100%, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn từ xa hoặc hỗ trợ lắp đặt tại công trình nếu khách hàng có yêu cầu.
- Hàng sẵn kho: Chúng tôi luôn dự trữ số lượng lớn các size từ DN15 đến DN80 để đáp ứng tiến độ giao hàng nhanh nhất.
- Bảo hành dài hạn: Chính sách bảo hành chính hãng theo tiêu chuẩn của Duyar, xử lý nhanh chóng các vấn đề phát sinh.
Yêu cầu báo giá và tư vấn mua hàng
Quý khách hàng đang quan tâm đến sản phẩm Khớp nối chống rung cao su Duyar T-181 hoặc các dòng khớp nối chống rung khác, hãy liên hệ ngay với phòng kinh doanh của TBCNSG. Chúng tôi cam kết cung cấp mức giá cạnh tranh nhất thị trường cùng chính sách chiết khấu hấp dẫn cho các đại lý và nhà thầu dự án.
Mọi chi tiết xin vui lòng gửi về email hoặc gọi hotline để được hỗ trợ nhanh nhất. TBCNSG rất hân hạnh được đồng hành cùng sự bền vững của mọi công trình!
