Giới thiệu tổng quan

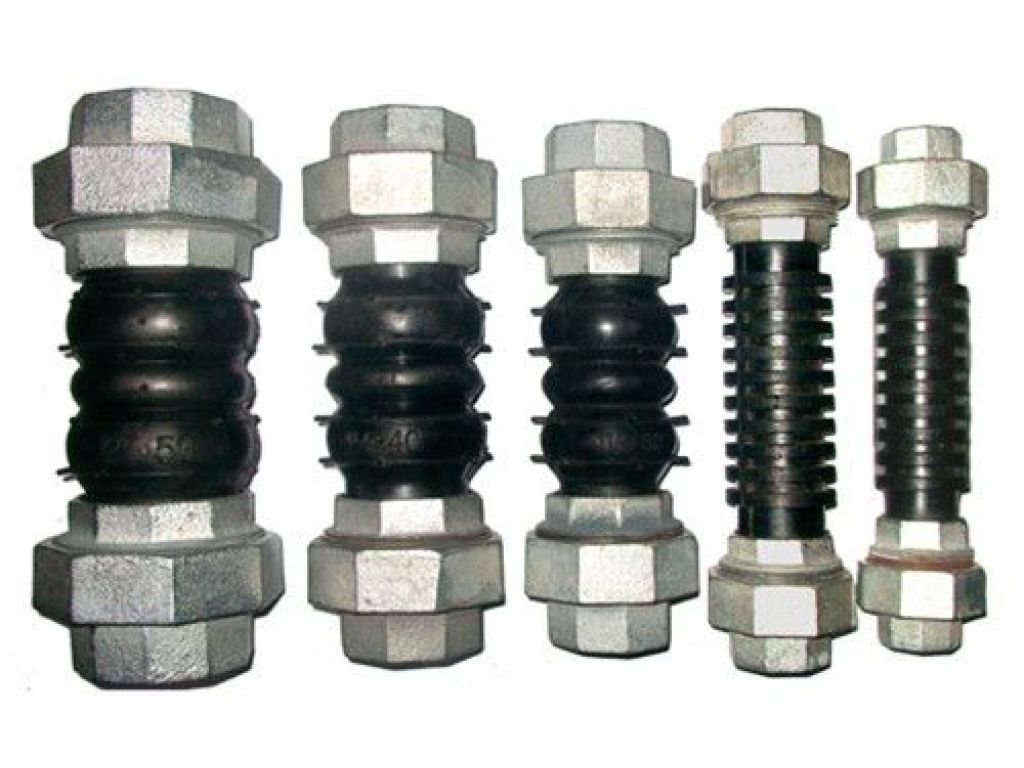

Khớp nối chống rung Q-Flex QFTU là một thiết bị cơ khí được thiết kế để hấp thụ rung động, giảm thiểu tiếng ồn và bù trừ sự giãn nở nhiệt trong các hệ thống đường ống. Sản phẩm thuộc danh mục khớp nối mềm, với kiểu kết nối ren (Union type) phù hợp cho các đường ống có kích thước nhỏ và không gian lắp đặt hạn chế. Tên gọi tiếng Anh là Vibration Isolation Rubber Joint hoặc Flexible Rubber Connector. Chức năng chính của khớp nối là bảo vệ hệ thống đường ống khỏi các tác động cơ học và nhiệt, ngăn ngừa hư hỏng, rò rỉ và kéo dài tuổi thọ thiết bị.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết | ||||||
|---|---|---|---|---|---|---|---|
| Thương hiệu | Q-Flex (Q-Flex) | ||||||
| Model | QFTU | ||||||
| Loại kết nối | Ren (Union) | ||||||
| Vật liệu thân cao su | Cao su tổng hợp (EPDM & Neoprene tiêu chuẩn, tùy chọn vật liệu đặc biệt) | ||||||
| Vật liệu đầu nối | Gang dẻo (Ductile Iron) | ||||||
| Lớp gia cường | Vải Nylon | ||||||
| Áp suất làm việc (PN) | 16 kg/cm² (tương đương 1.6 MPa hoặc 232 psi) | ||||||
| Áp suất phá hủy | > 50 kg/cm² (tương đương 711 psi) | ||||||
| Áp suất chân không | Chịu được 500 mm Hg | ||||||
| Nhiệt độ làm việc | -20°C đến 100°C (-4°F đến 212°F) | ||||||
| Môi trường làm việc | Nước, Nước nóng, Nước biển, Khí nén, Hơi nước, Dung môi, Axit yếu, Kiềm yếu | ||||||
| Cỡ ống (DN) | 20mm (3/4") | 25mm (1") | 32mm (1-1/4") | 40mm (1-1/2") | 50mm (2") | 65mm (2-1/2") | 80mm (3") |
| Chiều dài lắp đặt (L) | 190mm | 200mm | 200mm | 200mm | 200mm | 235mm | 245mm |
| Dung sai lắp đặt | 2mm | 2mm | 2mm | 2mm | 2mm | 2mm | 2mm |
| Chuyển vị ngang (Lateral) | ±22mm | ±22mm | ±22mm | ±22mm | ±22mm | ±30mm | ±30mm |
| Giãn dọc trục (Axial Extension) | 6mm | 6mm | 6mm | 6mm | 6mm | 6mm | 6mm |
| Nén dọc trục (Axial Compression) | 10mm | 10mm | 15mm | 15mm | 15mm | 15mm | 15mm |
| Lệch góc (Angular Deflection) | 20° | 20° | 20° | 20° | 20° | 20° | 20° |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Khả năng hấp thụ rung động và tiếng ồn: Cấu trúc cao su đàn hồi giúp giảm thiểu đáng kể năng lượng rung động từ máy bơm, động cơ, hoặc các thiết bị khác truyền vào hệ thống đường ống, đồng thời giảm tiếng ồn vận hành.
- Bù trừ giãn nở nhiệt: Khớp nối có khả năng giãn nở và co lại theo trục, bù trừ sự thay đổi kích thước của đường ống do biến động nhiệt độ, ngăn ngừa ứng suất gây hư hại.
- Khả năng chịu áp suất chân không: Thiết kế với lớp gia cường vải Nylon giúp khớp nối chịu được áp suất chân không ở mức nhất định, phù hợp cho các hệ thống tuần hoàn hoặc thoát nước.
- Lắp đặt dễ dàng: Kiểu kết nối ren cho phép lắp đặt nhanh chóng mà không cần hàn hoặc di chuyển đường ống hiện có, đặc biệt hữu ích trong các không gian chật hẹp hoặc khi nâng cấp hệ thống.
- Đa dạng vật liệu: Vật liệu cao su EPDM và Neoprene tiêu chuẩn phù hợp với nhiều loại chất lỏng. Khả năng tùy chọn vật liệu cao su đặc biệt cho phép sử dụng trong các môi trường hóa chất khắc nghiệt hơn.
- Chịu được rung động từ động đất và lún nền: Khả năng chuyển vị linh hoạt giúp giảm thiểu tác động của các yếu tố địa chấn hoặc biến dạng nền móng lên đường ống.
Nhược điểm:
- Giới hạn về áp suất và nhiệt độ: Mặc dù có thông số áp suất làm việc khá tốt (16 bar), nhưng so với các loại khớp nối kim loại hoặc mặt bích, khả năng chịu áp suất và nhiệt độ cao hơn là hạn chế.
- Khả năng chịu hóa chất mạnh: Vật liệu EPDM và Neoprene có giới hạn về khả năng kháng các loại hóa chất ăn mòn mạnh hoặc dung môi đặc biệt.
- Tuổi thọ phụ thuộc vào môi trường: Trong môi trường có nhiệt độ quá cao, tiếp xúc với hóa chất không phù hợp hoặc bị tác động cơ học liên tục, tuổi thọ của cao su có thể bị ảnh hưởng.
- Khả năng chịu tải trọng cơ học trực tiếp: Không được thiết kế để chịu các lực cơ học trực tiếp như lực uốn cong hoặc kéo căng quá mức mà không có hỗ trợ từ hệ thống đường ống.
Vấn đề kỹ thuật thường gặp và cách giải quyết:
- Rò rỉ tại kết nối ren: Nguyên nhân có thể do ren bị mòn, lắp đặt không chặt hoặc sử dụng vật liệu làm kín không phù hợp. Giải pháp: Kiểm tra và làm sạch ren, sử dụng băng tan hoặc keo làm kín chuyên dụng, siết chặt đúng lực.
- Cao su bị phồng rộp hoặc nứt nẻ: Thường do tiếp xúc với nhiệt độ vượt quá giới hạn hoặc hóa chất không tương thích. Giải pháp: Thay thế khớp nối bằng vật liệu cao su phù hợp với điều kiện vận hành, kiểm tra lại nhiệt độ và thành phần hóa chất của môi chất.
- Giảm khả năng hấp thụ rung động: Có thể do cao su bị lão hóa, cứng lại hoặc hệ thống đường ống bị cố định quá chặt ở các điểm khác. Giải pháp: Thay thế khớp nối đã lão hóa, kiểm tra các điểm cố định khác để đảm bảo khớp nối có không gian hoạt động.
Ứng dụng thực tế
Khớp nối chống rung Q-Flex QFTU được ứng dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng, bao gồm:
- Hệ thống cấp thoát nước: Lắp đặt tại các điểm nối với máy bơm, tháp giải nhiệt, hệ thống xử lý nước thải để giảm rung động và áp lực đột ngột.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Kết nối với quạt, máy nén, hệ thống điều hòa trung tâm để giảm rung động lan truyền trong tòa nhà.
- Hệ thống phòng cháy chữa cháy: Giảm rung động từ các thiết bị như máy bơm chữa cháy.
- Hệ thống đường ống trong tòa nhà: Lắp đặt trong các đường ống nước sinh hoạt, nước nóng, hệ thống vệ sinh.
- Nhà máy công nghiệp: Sử dụng trong các dây chuyền sản xuất, hệ thống khí nén, hệ thống nước làm mát.
- Hệ thống đường ống cho thiết bị: Kết nối các đường ống với các thiết bị có rung động như máy phát điện, máy nén khí.
- Giảm thiểu tác động của động đất và lún nền: Bảo vệ hệ thống đường ống khỏi các biến dạng đột ngột của mặt đất.
Hướng dẫn lắp đặt & vận hành
Các bước lắp đặt cơ bản:
- Kiểm tra: Đảm bảo khớp nối không bị hư hại trong quá trình vận chuyển. Kiểm tra ren của khớp nối và ren của đường ống xem có sạch sẽ và không bị lỗi ren hay không.
- Chuẩn bị: Vệ sinh sạch sẽ hai đầu ren của đường ống.
- Lắp đặt ren: Vặn khớp nối vào một đầu ren của đường ống, sử dụng băng tan hoặc keo làm kín ren phù hợp. Siết chặt với lực vừa đủ để đảm bảo kín khí/nước nhưng không làm biến dạng ren hoặc thân khớp nối.
- Kết nối đầu còn lại: Lắp đặt đầu ren còn lại của khớp nối vào đường ống thứ hai.
- Căn chỉnh: Đảm bảo hai đường ống thẳng hàng và khớp nối được lắp đặt với chiều dài lắp đặt tiêu chuẩn. Khớp nối không nên bị kéo căng hoặc nén quá mức ở trạng thái tĩnh.
- Kiểm tra áp suất: Sau khi lắp đặt, tiến hành cấp áp suất từ từ và kiểm tra các điểm kết nối xem có bị rò rỉ hay không.
Lưu ý kỹ thuật quan trọng:
- Không xoay thân cao su: Khi siết ren, chỉ xoay phần đầu nối (union), không để thân cao su bị xoắn.
- Hỗ trợ đường ống: Đối với các đường ống dài hoặc có áp lực cao, cần có hệ thống giá đỡ đường ống phù hợp để giảm tải trọng lên khớp nối.
- Khoảng cách lắp đặt: Đảm bảo không gian đủ cho khớp nối thực hiện chức năng chuyển vị.
- Vật liệu làm kín: Sử dụng vật liệu làm kín (băng tan, keo) phù hợp với môi chất và nhiệt độ vận hành.
Bảo trì & xử lý sự cố
Bảo dưỡng định kỳ
Việc bảo dưỡng định kỳ giúp kéo dài tuổi thọ và đảm bảo hiệu suất hoạt động của khớp nối chống rung:
- Kiểm tra trực quan: Định kỳ kiểm tra bên ngoài khớp nối xem có dấu hiệu nứt, phồng rộp, ăn mòn hoặc biến dạng bất thường trên thân cao su và đầu nối hay không.
- Kiểm tra rò rỉ: Quan sát các điểm kết nối ren để phát hiện sớm các dấu hiệu rò rỉ.
- Kiểm tra độ đàn hồi: (Nếu có thể tiếp cận) Ép nhẹ vào thân cao su để đánh giá độ đàn hồi. Cao su bị cứng hoặc mất đàn hồi cần được thay thế.
- Vệ sinh: Giữ khu vực xung quanh khớp nối sạch sẽ, tránh bụi bẩn bám vào làm ảnh hưởng đến vật liệu cao su.
Xử lý sự cố thường gặp
- Rò rỉ tại kết nối ren:
- Nguyên nhân: Lắp đặt chưa chặt, vật liệu làm kín bị hỏng, ren bị lỗi.
- Giải pháp: Tắt hệ thống, xả áp, tháo khớp nối, vệ sinh ren, quấn lại băng tan mới hoặc sử dụng keo làm kín, lắp đặt lại và siết chặt đúng lực.
- Thân cao su bị phồng rộp hoặc rách:
- Nguyên nhân: Môi chất không tương thích, nhiệt độ vượt quá giới hạn, áp suất quá cao.
- Giải pháp: Ngừng hoạt động, xả hết môi chất. Thay thế khớp nối bằng sản phẩm có vật liệu cao su và thông số kỹ thuật phù hợp hơn với điều kiện vận hành.
- Giảm khả năng hấp thụ rung động:
- Nguyên nhân: Cao su bị lão hóa, cứng lại, hoặc hệ thống đường ống bị cố định quá chặt ở các điểm khác.
- Giải pháp: Thay thế khớp nối, kiểm tra lại các điểm cố định đường ống để đảm bảo khớp nối có không gian hoạt động.
- Tiếng ồn bất thường:
- Nguyên nhân: Lắp đặt sai, rung động quá lớn không được hấp thụ hết, hoặc có vật lạ kẹt trong khớp nối.
- Giải pháp: Kiểm tra lại việc lắp đặt, đảm bảo khớp nối được lựa chọn đúng cho mức độ rung động của hệ thống. Nếu nghi ngờ có vật lạ, cần tháo ra để kiểm tra.
Phân tích so sánh kỹ thuật: Khớp nối ren Q-Flex QFTU với Khớp nối mặt bích EPDM
Khi xem xét các giải pháp giảm rung và bù trừ giãn nở cho đường ống, việc so sánh giữa khớp nối ren Q-Flex QFTU và khớp nối mềm mặt bích làm từ EPDM là cần thiết để lựa chọn phương án tối ưu:
- Khớp nối ren Q-Flex QFTU:
- Ưu điểm: Lắp đặt đơn giản, không cần thiết bị chuyên dụng, chi phí ban đầu có thể thấp hơn cho các kích thước nhỏ. Phù hợp với các hệ thống đường ống có ren sẵn và không gian hạn chế.
- Nhược điểm: Giới hạn về kích thước (thường cho DN nhỏ), áp suất làm việc PN16 là tiêu chuẩn, khả năng chịu rung động và chuyển vị có thể không bằng các khớp nối mặt bích lớn hơn.
- Khớp nối mềm mặt bích EPDM (ví dụ: DN50, PN16):
- Ưu điểm: Khả năng chịu áp suất cao hơn (thường có PN10, PN16, PN25), dải nhiệt độ làm việc rộng hơn, khả năng hấp thụ rung động và chuyển vị lớn hơn, phù hợp với các đường ống có kích thước lớn hơn (từ DN50 trở lên). Kết nối mặt bích đảm bảo độ kín cao và khả năng chịu tải tốt hơn.
- Nhược điểm: Yêu cầu kỹ thuật lắp đặt cao hơn (cần mặt bích chuẩn, bu lông, đai ốc), cần không gian lắp đặt lớn hơn, chi phí thường cao hơn so với khớp nối ren cùng vật liệu.
Kết luận so sánh: Khớp nối ren Q-Flex QFTU là lựa chọn hiệu quả cho các ứng dụng đường ống nhỏ, nơi ưu tiên sự tiện lợi trong lắp đặt và chi phí. Đối với các hệ thống có yêu cầu cao hơn về áp suất, nhiệt độ, khả năng chịu tải và kích thước đường ống lớn, khớp nối mềm mặt bích EPDM sẽ là giải pháp kỹ thuật phù hợp hơn.
