Giới thiệu & Nguyên lý hoạt động

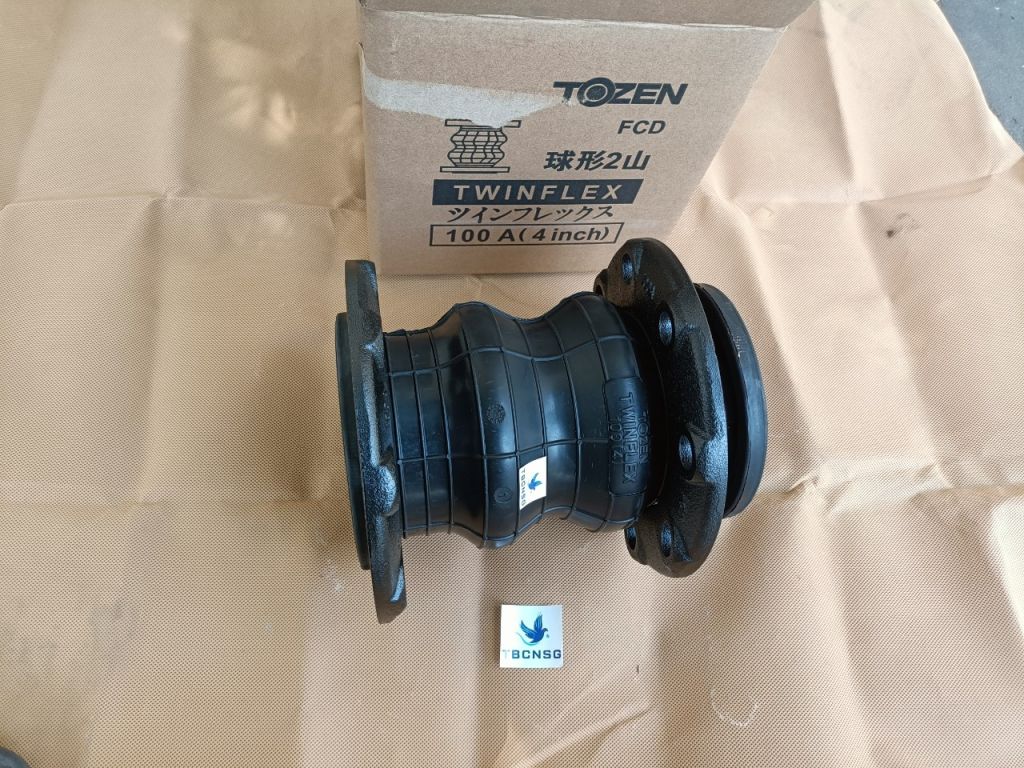

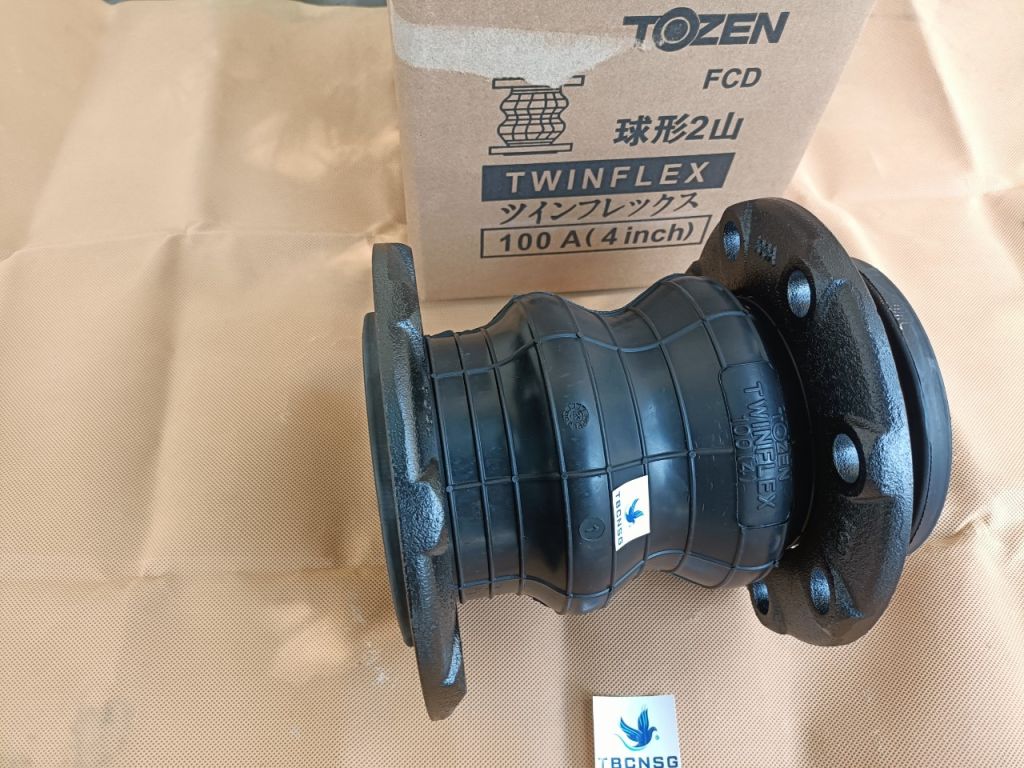

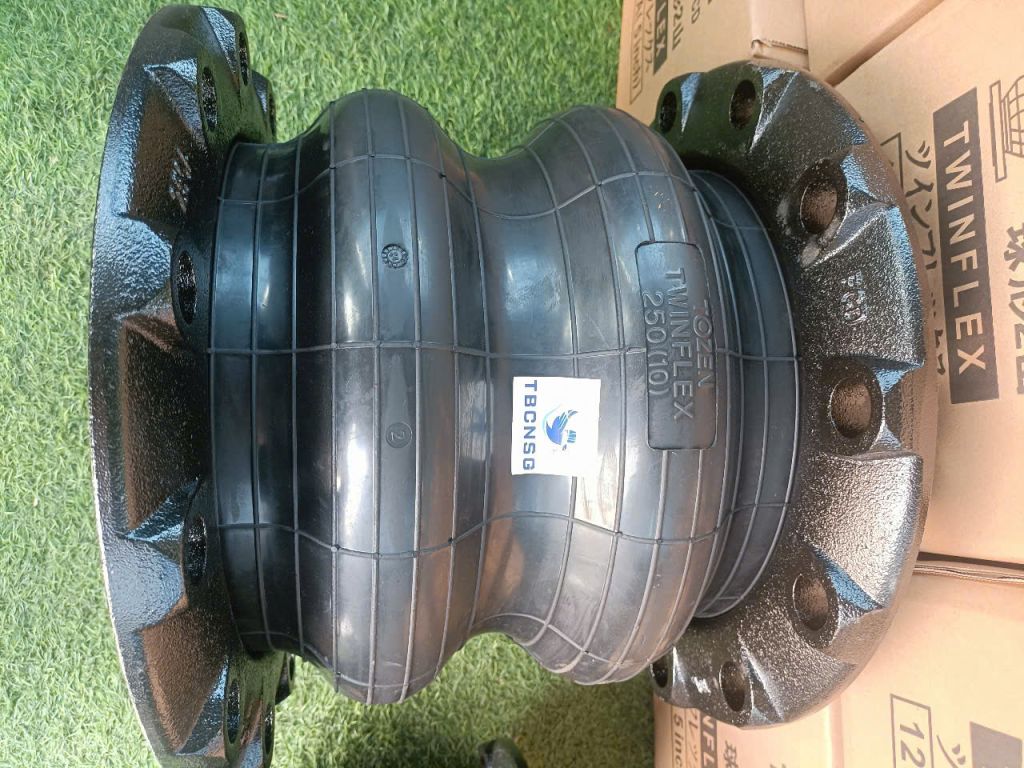

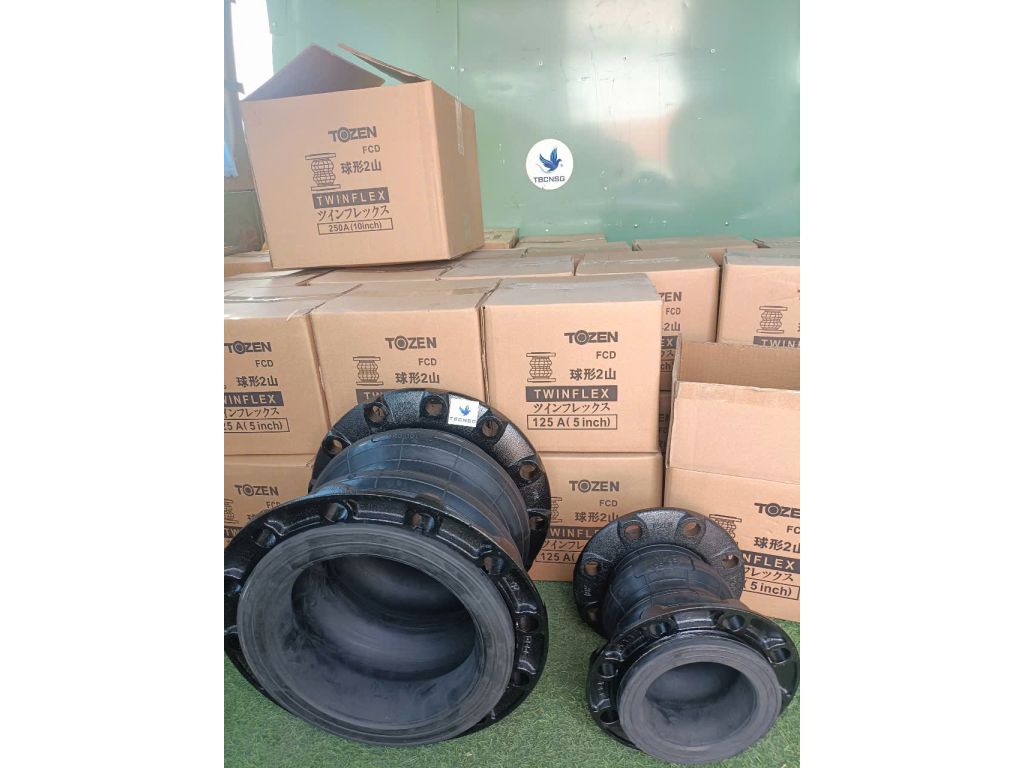

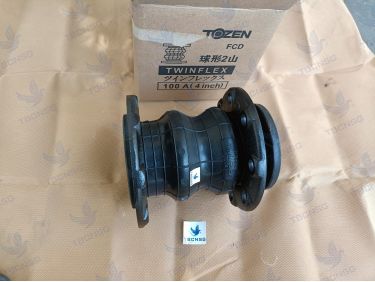

Khớp nối mềm cao su bầu đôi TOZEN TWINFLEX là một thiết bị được thiết kế đặc biệt để hấp thụ rung động, giảm tiếng ồn, bù sai lệch lắp đặt và giãn nở nhiệt trong các hệ thống đường ống công nghiệp. Với cấu trúc bầu đôi (Twin-Sphere), sản phẩm này cung cấp khả năng hấp thụ chuyển vị và rung động vượt trội so với các loại khớp nối bầu đơn truyền thống. Nguyên lý hoạt động dựa trên tính đàn hồi của vật liệu cao su tổng hợp (EPDM hoặc Neoprene) dưới tác động của áp suất và lưu chất, cho phép thân khớp nối co giãn, uốn cong để bù trừ các dịch chuyển.
Thiết kế bầu đôi tạo ra một không gian chứa lưu chất lớn hơn, tăng khả năng hấp thụ năng lượng rung động và cho phép phạm vi dịch chuyển lớn hơn theo các phương khác nhau. Lớp gia cường bằng sợi tổng hợp và vòng gia cố bằng thép carbon giúp tăng cường khả năng chịu áp lực và độ bền cơ học cho thân khớp nối.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Khớp Nối Mềm Cao Su Bầu Đôi |
| Thương hiệu | Tozen |
| Model/Series | TWINFLEX |
| Thiết kế | Cầu đôi (Twin-Sphere) |
| Vật liệu thân chính (Bellow) | Cao su tổng hợp EPDM hoặc Neoprene (CR) |
| Lớp gia cường | Sợi tổng hợp (Synthetic Fiber) |
| Vòng gia cố | Thép Carbon (Carbon Steel) |
| Lớp lót trong | Cao su tổng hợp |
| Vật liệu mặt bích | Gang dẻo FCD450 (Ductile Iron) |
| Tiêu chuẩn mặt bích | ANSI 150 (Tương đương PN16/JIS 10K) |
| Kích thước (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 (tùy chọn theo yêu cầu) |
| Áp suất làm việc (PN) | 1.6 MPa (16 bar) đến 2.0 MPa (20 bar) (tùy kích cỡ) |
| Áp suất nổ (Proof Pressure) | > 5.5 MPa (55 bar) |
| Nhiệt độ làm việc | -10°C đến 70°C |
| Môi chất phù hợp | Nước, nước ấm, nước biển, axit/kiềm loãng |
| Khả năng hấp thụ chuyển vị dọc trục (Axial) | ±20 mm |
| Khả năng hấp thụ chuyển vị ngang (Lateral) | ±20 mm |
| Khả năng hấp thụ chuyển vị góc (Angular) | ±20 độ |
| Tiêu chuẩn áp dụng | ANSI, JIS, DIN (tùy theo mặt bích) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Thiết kế bầu đôi (Twin-Sphere): Cung cấp khả năng hấp thụ rung động và bù sai lệch vượt trội so với các khớp nối bầu đơn, giảm thiểu tối đa tác động truyền từ máy bơm, động cơ sang hệ thống đường ống.
- Phạm vi bù trừ lớn: Khả năng giãn/nén ±20mm, dịch chuyển ngang ±20mm và dịch chuyển góc ±20 độ giúp bù trừ hiệu quả các sai lệch trong quá trình lắp đặt, giãn nở nhiệt do thay đổi nhiệt độ môi trường.
- Vật liệu chế tạo đa dạng: Thân bằng EPDM cho khả năng chịu nhiệt độ và hóa chất tốt trong các ứng dụng nước, hệ thống HVAC. Thân bằng Neoprene (CR) phù hợp cho các ứng dụng có yêu cầu cao hơn về khả năng chống dầu và chống mài mòn.
- Chịu áp lực cao: Áp suất làm việc lên đến 1.6 MPa (16 bar) hoặc 2.0 MPa (20 bar) tùy kích thước, cùng áp suất nổ lớn hơn 5.5 MPa (55 bar) đảm bảo an toàn trong vận hành.
- Cách ly tiếng ồn hiệu quả: Giảm đáng kể tiếng ồn phát sinh từ dòng chảy và rung động của thiết bị, tạo môi trường làm việc và sinh hoạt yên tĩnh hơn.
- Bảo vệ thiết bị: Giảm thiểu ứng suất lên các thiết bị kết nối như máy bơm, van, đường ống, từ đó kéo dài tuổi thọ và giảm chi phí bảo trì.
- Mặt bích đa tiêu chuẩn: Tương thích với các tiêu chuẩn mặt bích phổ biến như ANSI 150, PN16, JIS 10K, giúp dễ dàng tích hợp vào các hệ thống hiện hữu.
Nhược điểm kỹ thuật:
- Giới hạn nhiệt độ: Nhiệt độ làm việc tối đa 70°C có thể là hạn chế đối với các ứng dụng có nhiệt độ lưu chất cao hơn.
- Giới hạn môi chất: Không phù hợp với các hóa chất ăn mòn mạnh, dung môi hữu cơ, hoặc các lưu chất có nhiệt độ quá cao hoặc quá thấp so với dải cho phép của vật liệu cao su.
- Độ bền cơ học: So với các loại khớp nối kim loại, khớp nối cao su có thể nhạy cảm hơn với các tác động cơ học mạnh, vật sắc nhọn hoặc áp lực chân không quá lớn nếu không được lắp đặt đúng cách.
- Khả năng chịu chân không: Cần lưu ý đến khả năng chịu chân không, đặc biệt với các kích thước lớn, để tránh hiện tượng xẹp lún thân khớp nối. Cần có các biện pháp gia cố hoặc lắp đặt vòng chống chân không khi cần thiết.
Hướng dẫn lắp đặt & vận hành
Các bước lắp đặt cơ bản:
- Kiểm tra: Trước khi lắp đặt, kiểm tra kỹ khớp nối xem có bị hư hại trong quá trình vận chuyển hoặc lưu kho không. Đảm bảo các mặt bích sạch sẽ, không có vật lạ.
- Căn chỉnh: Căn chỉnh đường ống sao cho các mặt bích của khớp nối song song và đồng trục. Tránh để khớp nối chịu lực căng, nén hoặc uốn cong quá mức do sai lệch lắp đặt.
- Lắp mặt bích: Đặt miếng đệm (gasket) phù hợp (nếu cần) vào giữa mặt bích của khớp nối và mặt bích đường ống. Sử dụng bu lông và đai ốc theo tiêu chuẩn để kết nối mặt bích của khớp nối với mặt bích đường ống.
- Siết bu lông: Siết bu lông theo thứ tự bắt chéo và theo từng bước để đảm bảo lực siết đều trên toàn bộ chu vi mặt bích. Tránh siết quá chặt một bên, gây cong vênh mặt bích hoặc hư hại thân khớp nối.
- Kiểm tra lần cuối: Sau khi lắp đặt, kiểm tra lại toàn bộ các kết nối và đảm bảo không có sự cố nào xảy ra.
Lưu ý kỹ thuật quan trọng:
- Khoảng cách lắp đặt: Đảm bảo khoảng cách giữa hai mặt bích đường ống phù hợp với chiều dài lắp đặt của khớp nối. Không được ép hoặc kéo giãn khớp nối để bù đắp sai lệch quá lớn.
- Hỗ trợ đường ống: Đối với các hệ thống có đường ống dài hoặc có rung động mạnh, cần có hệ thống giá đỡ hoặc hệ thống treo đường ống để giảm tải trọng tác động lên khớp nối.
- Kiểm soát dịch chuyển: Trong một số trường hợp, cần sử dụng các thanh giằng (control rods) để giới hạn phạm vi dịch chuyển của khớp nối theo phương dọc trục, tránh hiện tượng giãn nở quá mức gây hư hỏng.
- Hướng dòng chảy: Đảm bảo lắp đặt khớp nối theo đúng hướng dòng chảy của lưu chất (nếu có mũi tên chỉ hướng trên thân).
- Tránh va đập: Không để vật nặng hoặc các thiết bị khác va đập vào thân khớp nối trong quá trình lắp đặt và vận hành.
- Chống chân không: Khi lắp đặt ở những vị trí có khả năng xảy ra chân không (ví dụ: đầu ra của bơm ly tâm khi dừng đột ngột), cần xem xét sử dụng vòng gia cố chống xẹp lún hoặc lắp đặt ở vị trí có áp suất dương.
Bảo trì & xử lý sự cố
Hướng dẫn bảo dưỡng định kỳ:
- Kiểm tra trực quan: Định kỳ (ví dụ: 3-6 tháng/lần) kiểm tra bên ngoài khớp nối, phát hiện các dấu hiệu nứt, phồng rộp, biến dạng hoặc ăn mòn trên thân cao su và mặt bích.
- Kiểm tra kết nối: Kiểm tra độ kín của các mối nối mặt bích, siết lại bu lông nếu cần thiết để đảm bảo không có rò rỉ.
- Kiểm tra rung động và tiếng ồn: Quan sát xem khớp nối còn phát huy tốt tác dụng hấp thụ rung động và giảm tiếng ồn hay không. Nếu có sự gia tăng đột ngột về rung động hoặc tiếng ồn, cần kiểm tra nguyên nhân sâu hơn.
- Vệ sinh: Giữ cho khu vực xung quanh khớp nối sạch sẽ, tránh bụi bẩn, dầu mỡ hoặc các hóa chất có thể gây hại cho vật liệu cao su.
- Kiểm tra lưu chất: Đảm bảo lưu chất trong đường ống nằm trong dải cho phép về nhiệt độ và thành phần hóa học của vật liệu cao su.
Cách khắc phục các lỗi thường gặp:
- Rò rỉ tại mặt bích:
- Nguyên nhân: Lực siết bu lông không đều, miếng đệm bị hỏng, mặt bích bị cong vênh, hoặc ren bu lông bị hỏng.
- Khắc phục: Siết lại bu lông theo đúng quy trình. Thay thế miếng đệm nếu bị hỏng. Kiểm tra và sửa chữa mặt bích hoặc ren nếu cần.
- Thân cao su bị nứt hoặc phồng rộp:
- Nguyên nhân: Nhiệt độ làm việc vượt quá giới hạn, tiếp xúc với hóa chất không phù hợp, hoặc bị tác động cơ học mạnh.
- Khắc phục: Thay thế khớp nối mới. Kiểm tra lại điều kiện vận hành (nhiệt độ, hóa chất) và quy trình lắp đặt.
- Giảm khả năng hấp thụ rung động/tiếng ồn:
- Nguyên nhân: Thân cao su bị cứng hóa do lão hóa, bị biến dạng vĩnh viễn, hoặc hệ thống đường ống bị cố định quá chặt.
- Khắc phục: Thay thế khớp nối mới. Kiểm tra lại hệ thống giá đỡ và các điểm cố định đường ống.
- Xẹp lún thân cao su (khi có chân không):
- Nguyên nhân: Áp suất chân không trong đường ống vượt quá khả năng chịu đựng của khớp nối.
- Khắc phục: Lắp đặt vòng gia cố chống xẹp lún hoặc xem xét sử dụng khớp nối có thiết kế chịu chân không tốt hơn.
Ứng dụng thực tế
Khớp nối mềm cao su bầu đôi TOZEN TWINFLEX là giải pháp lý tưởng cho nhiều ngành công nghiệp và hệ thống khác nhau, bao gồm:
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Lắp đặt tại đường ống nước lạnh (chiller), đường ống nước nóng, hệ thống điều hòa không khí trung tâm để giảm rung động từ máy nén, bơm và các thiết bị khác, đồng thời bù trừ giãn nở nhiệt.
- Hệ thống cấp thoát nước: Sử dụng trong các trạm bơm cấp nước, hệ thống xử lý nước thải, đường ống dẫn nước sạch, nước thải để giảm rung động từ máy bơm, bảo vệ đường ống và các thiết bị khác.
- Nhà máy công nghiệp: Lắp đặt trên các đường ống dẫn lưu chất trong các nhà máy sản xuất thực phẩm, đồ uống, dệt may, giấy, hóa chất (với các hóa chất tương thích), giúp cách ly rung động và tiếng ồn từ các thiết bị như máy bơm, máy nén, turbine.
- Hệ thống Phòng cháy chữa cháy (PCCC): Sử dụng trong các hệ thống sprinkler, đường ống cấp nước cho hệ thống PCCC để giảm rung động từ máy bơm PCCC và các tác động khác.
- Hệ thống biển: Khả năng chống ăn mòn của vật liệu cao su (đặc biệt là EPDM) làm cho nó phù hợp với các ứng dụng trong môi trường nước biển.
- Các ứng dụng yêu cầu giảm thiểu tiếng ồn và rung động: Bao gồm các tòa nhà cao tầng, bệnh viện, phòng thí nghiệm, nơi yêu cầu môi trường hoạt động yên tĩnh và ổn định.
Liên hệ Hotline 09.1800.6799 để được báo giá
