Khớp nối mềm inox Meiji Fig.501 và Fig.502

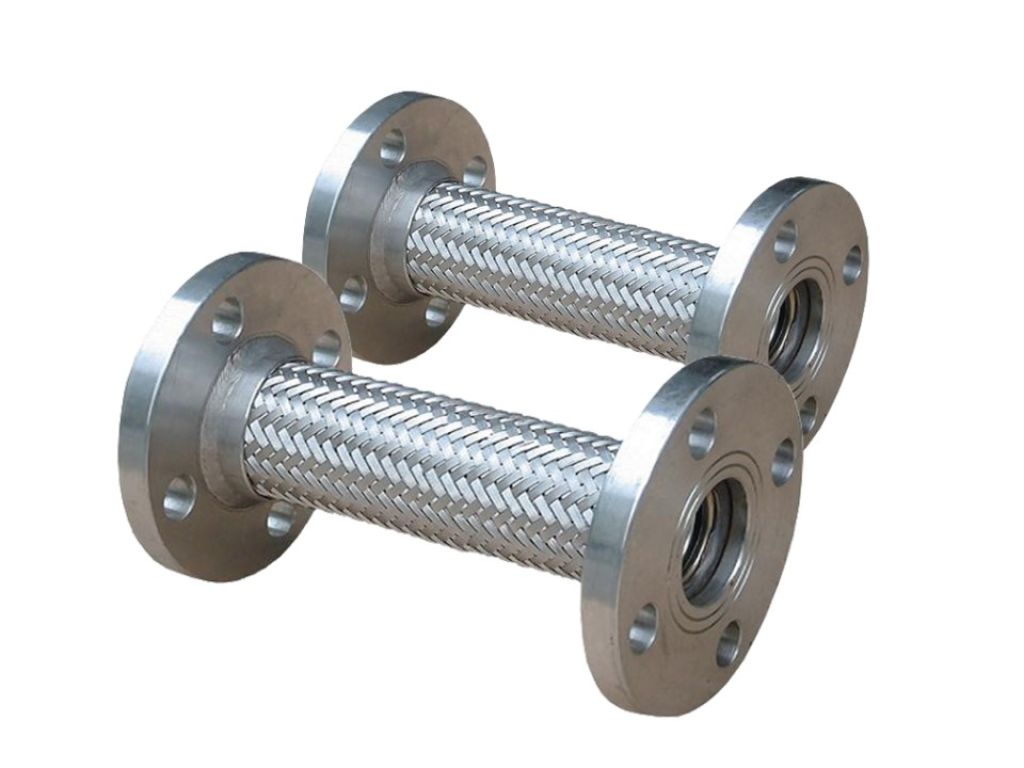

Khớp nối mềm inox Meiji Fig.501 (nối ren) và Fig.502 (nối bích) là dòng phụ kiện kỹ thuật cao cấp được thiết kế để giải quyết các vấn đề về rung chấn, tiếng ồn và sự giãn nở nhiệt trong hệ thống đường ống công nghiệp. Sản phẩm này thường được lắp đặt tại các vị trí kết nối giữa đường ống cố định với các thiết bị có độ rung lắc mạnh như máy bơm, máy nén khí, hoặc trong các hệ thống truyền dẫn lưu chất có nhiệt độ thay đổi liên tục. Với khả năng chịu nhiệt lên đến 220oC và áp suất làm việc tối đa 25 bar, dòng khớp nối Meiji là lựa chọn thay thế hoàn hảo cho các dòng khớp nối cao su thông thường khi làm việc trong môi trường khắc nghiệt như hơi nóng (steam), dầu nóng hoặc hóa chất ăn mòn. Tại Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín chuyên cung cấp dòng sản phẩm này cho các nhà thầu cơ điện và nhà máy sản xuất.

Tổng quan về model Meiji Fig.501 và Fig.502

Thương hiệu Meiji từ lâu đã khẳng định được vị thế trong ngành thiết bị áp lực nhờ vào độ bền và độ chính xác kỹ thuật cao. Hai model Fig.501 và Fig.502 đại diện cho hai phương thức kết nối phổ biến nhất hiện nay:

• Meiji Fig.501 (Nối ren/Union): Sử dụng rắc co (union) để kết nối với đường ống. Model này thường có kích thước nhỏ (thường từ DN15 đến DN50), phù hợp cho các không gian lắp đặt hẹp và yêu cầu tính linh động cao trong việc tháo lắp.
• Meiji Fig.502 (Nối mặt bích/Flanged): Sử dụng mặt bích tiêu chuẩn để kết nối. Đây là dòng sản phẩm chủ lực cho các hệ thống đường ống lớn, yêu cầu sự chắc chắn và khả năng chịu áp lực cao tại các điểm đấu nối máy bơm công suất lớn hoặc turbine.

Cấu tạo chung của cả hai model bao gồm phần thân là ống lưới inox (bellows) được bọc thêm lớp lưới thép không gỉ bên ngoài để tăng cường khả năng chịu áp và bảo vệ phần lõi bên trong khỏi các tác động vật lý. Việc sử dụng khớp nối mềm inox giúp triệt tiêu các ứng suất cơ học sinh ra do sự lệch tâm đường ống hoặc sự co giãn do nhiệt, từ đó bảo vệ các thiết bị đắt tiền như van và máy bơm khỏi nguy cơ nứt vỡ.

Thông số kỹ thuật chi tiết khớp nối mềm Meiji

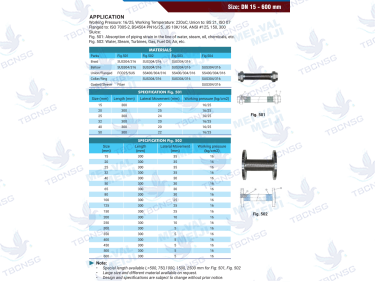

Để đảm bảo hệ thống vận hành an toàn, các kỹ sư cần nắm vững các thông số kỹ thuật định danh của sản phẩm. Dưới đây là bảng tổng hợp thông số cho cả hai dòng Fig.501 và Fig.502:

Cấu tạo và bản vẽ kỹ thuật (Dimensional Drawing)

Về mặt kỹ thuật, Khớp nối mềm inox Meiji được cấu thành từ ba bộ phận chính:

• Phần thân (Bellows): Là ống inox dạng sóng có độ đàn hồi cao. Đây là bộ phận trực tiếp tiếp xúc với môi chất và thực hiện nhiệm vụ co giãn.
• Lớp lưới bảo vệ (Braided Wire): Lớp lưới này giúp định hình ống sóng, ngăn chặn tình trạng ống bị phồng hoặc biến dạng khi áp suất trong đường ống tăng cao.
• Phần kết nối (End Fittings): Tùy theo model mà phần này sẽ là đầu ren (Union) làm bằng gang hoặc inox, hoặc mặt bích (Flange) làm bằng thép carbon hoặc inox.

Trong các bản vẽ kỹ thuật của Meiji, chiều dài tổng thể (L) là thông số quan trọng nhất. Đối với Fig.501, chiều dài thường cố định theo tiêu chuẩn hãng, trong khi Fig.502 có thể tùy chỉnh chiều dài theo yêu cầu cụ thể của dự án để phù hợp với khoảng cách giữa hai mặt bích chờ sẵn.

Ứng dụng thực tế của khớp nối mềm Meiji Fig.501 và Fig.502

Với dải thông số chịu nhiệt và áp suất ấn tượng, sản phẩm này được ứng dụng rộng rãi trong nhiều ngành công nghiệp nặng. TBCNSG đã có kinh nghiệm cung cấp và tư vấn lắp đặt model Flexible Joint này cho nhiều dự án lớn tại các Khu công nghiệp ở Bình Dương, Đồng Nai và TP. Hồ Chí Minh.

Một ví dụ điển hình là hệ thống cấp hơi cho nhà máy dệt nhuộm tại KCN Amata (Đồng Nai). Tại đây, các đường ống hơi nóng thường xuyên gặp hiện tượng giãn nở nhiệt gây cong vênh đường ống. Việc lắp đặt khớp nối mềm inox Meiji Fig.502 tại các nhánh rẽ và đầu vào máy sấy đã giúp triệt tiêu hoàn toàn ứng suất nhiệt, bảo vệ hệ thống van điều khiển phía sau vận hành ổn định.

Ngoài ra, model Fig.501 nối ren thường được thấy trong các hệ thống chiller, hệ thống bơm nước tăng áp cho tòa nhà cao tầng, nơi mà không gian lắp đặt hạn chế nhưng yêu cầu giảm chấn cực kỳ khắt khe để tránh tiếng ồn truyền vào kết cấu xây dựng.

Để hiểu rõ hơn về vai trò của thiết bị này, bạn có thể tham khảo thêm thông tin về Khớp nối mềm là gì ? để nắm vững nguyên lý hoạt động trước khi chọn mua.

Hướng dẫn lắp đặt khớp nối mềm inox Meiji đúng kỹ thuật

Việc lắp đặt đúng cách quyết định đến 80% tuổi thọ của phụ kiện khớp nối chống rung. Dưới đây là các bước cơ bản theo khuyến nghị của hãng Meiji:

1. Kiểm tra trước khi lắp: Đảm bảo khớp nối không bị móp méo, lớp lưới inox không bị đứt gãy. Kiểm tra khoảng cách giữa hai đầu ống xem có phù hợp với chiều dài của khớp nối hay không.

2. Căn chỉnh đồng tâm: Đây là bước quan trọng nhất. Khớp nối mềm inox có khả năng bù lệch tâm nhưng nếu độ lệch quá lớn so với thông số cho phép, nó sẽ nhanh chóng bị mỏi và rách lõi inox. Hãy cố gắng căn chỉnh hai đầu ống càng thẳng hàng càng tốt.

3. Lắp đặt kết nối:

• Đối với Fig.501 (Nối ren): Sử dụng băng tan (teflon) hoặc keo dán ren chuyên dụng. Khi siết rắc co, cần dùng hai mỏ lết để đối lực, tránh làm xoắn thân ống inox.
• Đối với Fig.502 (Nối bích): Đặt gioăng làm kín (gasket) vào giữa hai mặt bích. Siết bu lông theo hình đối xứng (cross-pattern) để lực ép phân bổ đều.

4. Giá đỡ đường ống: Cần lắp đặt các giá đỡ cố định (fixed anchors) ở hai đầu khớp nối để kiểm soát hướng giãn nở và ngăn không cho áp lực đường ống đẩy khớp nối đi quá giới hạn chiều dài.

Trong quá trình thi công, nếu gặp khó khăn, đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng hỗ trợ tư vấn từ xa hoặc trực tiếp tại công trình để đảm bảo thiết bị được vận hành đúng chuẩn khớp nối mềm công nghiệp.

Các phụ kiện tương thích và hệ thống liên quan

Khớp nối mềm Meiji không hoạt động đơn lẻ mà thường nằm trong một cụm thiết bị. Để tối ưu hóa hiệu suất, người dùng thường kết hợp với các loại Phụ kiện đường ống > Khớp nối mềm khác và các thiết bị sau:

• Van cổng (Gate Valve): Dùng để đóng ngắt dòng lưu chất khi cần bảo trì khớp nối.
• Y lọc (Y-Strainer): Ngăn chặn rác thải, cặn bẩn đi vào làm xước lớp lõi inox của khớp nối.
• Van một chiều (Check Valve): Ngăn dòng chảy ngược gây va đập thủy lực (water hammer) lên khớp nối.
• Đồng hồ áp suất: Theo dõi áp suất làm việc để đảm bảo không vượt quá ngưỡng 16/25 bar của thiết bị.

Việc lựa chọn đồng bộ các phụ kiện này giúp hệ thống đạt được độ bền cao nhất và dễ dàng trong công tác bảo trì định kỳ.

Tại sao nên mua khớp nối Meiji tại TBCNSG?

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác tin cậy cung cấp các dòng sản phẩm Meiji chính hãng tại thị trường Việt Nam. Chúng tôi cam kết mang đến cho khách hàng những giá trị vượt trội:

• Năng lực cung ứng: Hàng luôn có sẵn kho với số lượng lớn, đầy đủ các kích cỡ từ DN15 đến DN500 cho cả hai model Fig.501 và Fig.502.
• Hồ sơ pháp lý: Cung cấp đầy đủ chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) và các giấy tờ kiểm định liên quan.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn giải pháp thay thế, tính toán độ giãn nở nhiệt và hỗ trợ thay thế lắp đặt cho công ty, nhà máy nếu khách hàng có yêu cầu.
• Bảo hành: Chính sách bảo hành dài hạn, lỗi 1 đổi 1 nếu do lỗi của nhà sản xuất, đảm bảo sự an tâm tuyệt đối cho chủ đầu tư.

Với uy tín nhiều năm trong ngành, TBCNSG không chỉ bán sản phẩm mà còn bán giải pháp kỹ thuật tối ưu cho hệ thống của bạn.

Tải Datasheet và Yêu cầu báo giá

Để nhận tài liệu kỹ thuật chi tiết (Datasheet) của Khớp nối mềm inox Meiji Fig.501 / Fig.502 hoặc yêu cầu báo giá cạnh tranh nhất, quý khách hàng vui lòng liên hệ trực tiếp với bộ phận kinh doanh của chúng tôi. Chúng tôi hỗ trợ giao hàng nhanh chóng đến các tỉnh thành phía Nam như Vũng Tàu, Long An, Tây Ninh và các khu vực lân cận.

Quý khách có thể gửi yêu cầu qua email hoặc hotline, đội ngũ nhân viên sẽ phản hồi trong vòng 30 phút với đầy đủ thông tin về giá thành, thời gian giao hàng và các ưu đãi chiết khấu cho đơn hàng số lượng lớn.

Đừng ngần ngại liên hệ với TBCNSG để sở hữu những sản phẩm khớp nối mềm chất lượng nhất cho công trình của bạn.
