Khớp nối chống rung Arita QFSC, mặt bích thép JIS 10K

Giới thiệu tổng quan

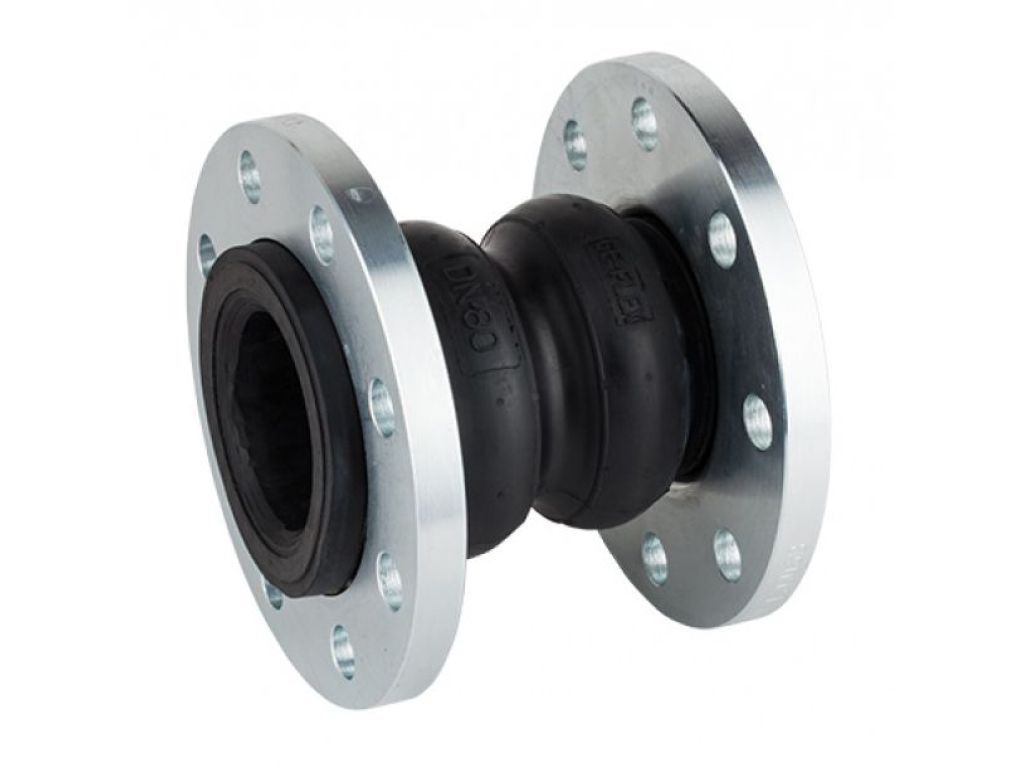

Khớp nối chống rung Arita QFSC (tiếng Anh: Vibration Eliminator Coupling), còn được gọi là khớp nối mềm cao su, là một thiết bị được thiết kế để hấp thụ và giảm thiểu các tác động cơ học trong hệ thống đường ống. Nguyên lý hoạt động của khớp nối dựa trên tính đàn hồi của vật liệu cao su tổng hợp và cấu trúc đặc biệt, cho phép nó hấp thụ rung động từ máy bơm, máy nén, hoặc các thiết bị khác, đồng thời bù đắp cho sự giãn nở vì nhiệt, co ngót hoặc các chuyển vị không mong muốn khác của đường ống. Điều này giúp bảo vệ các bộ phận khác của hệ thống, giảm tiếng ồn và kéo dài tuổi thọ thiết bị. Sản phẩm có cấu tạo một lần cao su, phù hợp với nhiều kích thước đường ống khác nhau.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm:

• Khả năng hấp thụ đa dạng chuyển vị: Khớp nối có thể xử lý giãn nở nhiệt, co ngót, rung động, dịch chuyển ngang và lệch góc, làm giảm tải trọng lên hệ thống đường ống và thiết bị.
• Giảm tiếng ồn và rung động: Vật liệu cao su có đặc tính giảm chấn, giúp hạn chế tiếng ồn và rung động truyền qua hệ thống, cải thiện môi trường làm việc.
• Chống ăn mòn: Vật liệu cao su tiêu chuẩn (EPDM, Neoprene) có khả năng chống chịu tốt với nhiều loại hóa chất, nước, nước biển, phù hợp với nhiều ứng dụng.
• Dễ dàng lắp đặt: Mặt bích tiêu chuẩn JIS 10K giúp việc kết nối với đường ống trở nên đơn giản và nhanh chóng.
• Bù đắp sai lệch lắp đặt: Khả năng chuyển vị ngang và lệch góc giúp bù đắp sai số trong quá trình thi công, lắp đặt đường ống.

Nhược điểm:

• Hạn chế về áp suất và nhiệt độ: Khớp nối có giới hạn về áp suất làm việc và nhiệt độ, đặc biệt ở các kích thước lớn. Việc vượt quá giới hạn này có thể gây hư hỏng.
• Yêu cầu thanh chống: Ở một số điều kiện áp suất cao và kích thước lớn, việc sử dụng thanh chống (control tie rods) là bắt buộc để ngăn ngừa sự dịch chuyển quá mức, làm tăng chi phí và độ phức tạp của hệ thống.
• Khả năng chống chịu hóa chất hạn chế: Mặc dù vật liệu tiêu chuẩn phù hợp với nhiều môi trường, nhưng với các hóa chất mạnh hoặc dung môi đặc biệt, cần lựa chọn vật liệu cao su chuyên dụng khác.
• Vấn đề kỹ thuật thường gặp:
• Hư hỏng do quá áp suất hoặc nhiệt độ: Vượt quá giới hạn áp suất và nhiệt độ cho phép có thể dẫn đến nứt, phồng rộp hoặc vỡ thân cao su.
• Hư hỏng do lắp đặt sai: Lắp đặt khớp nối bị căng hoặc nén quá mức, hoặc không có đủ không gian cho chuyển vị, có thể làm giảm tuổi thọ và hiệu suất. Việc lắp đặt cho mục đích hút mà không cho phép giãn dọc trục là một lưu ý quan trọng.
• Sự ăn mòn mặt bích: Nếu mặt bích không được làm bằng vật liệu phù hợp với môi trường, có thể xảy ra ăn mòn, đặc biệt trong môi trường nước biển hoặc hóa chất.
• Rách hoặc mài mòn cao su: Tiếp xúc với vật liệu mài mòn hoặc hóa chất không tương thích có thể gây rách hoặc làm hỏng bề mặt cao su.
• Giải pháp cho vấn đề kỹ thuật:
• Tuân thủ thông số kỹ thuật: Lựa chọn khớp nối với thông số áp suất, nhiệt độ và môi trường làm việc phù hợp.
• Sử dụng thanh chống khi cần thiết: Đảm bảo lắp đặt đầy đủ thanh chống theo khuyến cáo của nhà sản xuất cho các ứng dụng áp suất cao.
• Kiểm tra vật liệu cao su: Tham khảo ý kiến chuyên gia để chọn loại cao su phù hợp với môi trường hóa chất đặc biệt.
• Lắp đặt đúng kỹ thuật: Đảm bảo khớp nối được lắp đặt với khoảng hở phù hợp cho chuyển vị, tránh bị kéo căng hoặc nén quá mức.
• Bảo trì định kỳ: Kiểm tra tình trạng thân cao su, mặt bích và các bộ phận liên quan để phát hiện sớm các dấu hiệu hư hỏng.

Ứng dụng thực tế

Khớp nối chống rung Arita QFSC được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống, bao gồm:

• Hệ thống cấp thoát nước: Giảm rung động từ máy bơm, bù trừ giãn nở nhiệt trong các đường ống dẫn nước sạch, nước thải.
• Nhà máy nhiệt điện: Giảm rung động từ tua bin, máy bơm nước, hệ thống đường ống dẫn hơi, nước làm mát.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Giảm rung động và tiếng ồn từ quạt, máy bơm nước lạnh, hệ thống đường ống điều hòa không khí.
• Ngành hóa chất: Vận chuyển các loại hóa chất, axit, kiềm yếu (với vật liệu cao su phù hợp).
• Ngành dầu khí: Sử dụng trong các đường ống dẫn dầu, khí (với vật liệu phù hợp).
• Nhà máy công nghiệp khác: Giảm rung động và bù trừ chuyển vị trong các dây chuyền sản xuất, hệ thống bơm, quạt công nghiệp.
• Hệ thống phòng cháy chữa cháy: Giảm rung động từ máy bơm chữa cháy.

Hướng dẫn lắp đặt & vận hành

Các bước lắp đặt cơ bản:

1. Kiểm tra: Trước khi lắp đặt, kiểm tra khớp nối xem có bị hư hỏng trong quá trình vận chuyển không. Đảm bảo kích thước và loại khớp nối phù hợp với đường ống.
2. Chuẩn bị đường ống: Đảm bảo hai đầu đường ống cần kết nối song song và thẳng hàng. Loại bỏ các vật sắc nhọn, gờ hàn hoặc các vật cản khác có thể làm hỏng thân cao su.
3. Lắp đặt mặt bích: Đặt khớp nối vào giữa hai mặt bích của đường ống. Đảm bảo các lỗ bu lông thẳng hàng.
4. Siết bu lông: Lắp bu lông và đai ốc, siết đều theo hình chéo nhau (kiểu ngôi sao) để đảm bảo áp lực phân bố đều lên mặt bích và gioăng. Không siết quá chặt để tránh làm biến dạng thân cao su.
5. Kiểm tra chuyển vị: Đảm bảo có đủ không gian cho khớp nối thực hiện các chuyển vị cần thiết (giãn, nén, ngang, góc) theo thông số kỹ thuật.
6. Lắp đặt thanh chống (nếu cần): Nếu ứng dụng yêu cầu, lắp đặt thanh chống theo đúng hướng dẫn để hạn chế chuyển vị quá mức.

Lưu ý kỹ thuật quan trọng khi vận hành:

• Không cho phép khớp nối bị kéo căng quá mức khi lắp đặt cho mục đích hút.
• Tránh để vật nặng đè lên khớp nối hoặc sử dụng nó làm điểm tựa.
• Đảm bảo dòng chảy trong đường ống không tạo ra các xoáy hoặc va đập mạnh có thể ảnh hưởng đến thân cao su.
• Kiểm tra định kỳ áp suất và nhiệt độ vận hành để đảm bảo nằm trong giới hạn cho phép của khớp nối.

Bảo trì & xử lý sự cố

Bảo dưỡng định kỳ

Tần suất: Nên kiểm tra định kỳ 3-6 tháng/lần hoặc theo khuyến cáo của nhà sản xuất.

Các hạng mục kiểm tra:

• Thân cao su: Kiểm tra dấu hiệu nứt, phồng rộp, rách, mài mòn hoặc biến dạng bất thường.
• Mặt bích: Kiểm tra tình trạng ăn mòn, biến dạng hoặc hư hỏng ren.
• Bu lông và đai ốc: Đảm bảo chúng được siết chặt nhưng không quá chặt.
• Thanh chống (nếu có): Kiểm tra tình trạng hoạt động và độ căng.

Vệ sinh: Làm sạch bề mặt ngoài của khớp nối bằng nước và xà phòng nhẹ. Tránh sử dụng các hóa chất tẩy rửa mạnh.

Xử lý sự cố thường gặp

1. Rò rỉ tại mặt bích

Nguyên nhân có thể: Bu lông siết không đều, gioăng mặt bích bị hỏng, mặt bích bị biến dạng.

Khắc phục: Siết lại bu lông theo đúng quy trình. Nếu gioăng bị hỏng, cần thay thế. Kiểm tra và nắn lại mặt bích nếu bị biến dạng.

2. Thân cao su bị phồng hoặc nứt

Nguyên nhân có thể: Vượt quá áp suất hoặc nhiệt độ làm việc cho phép, tiếp xúc với hóa chất không tương thích, lắp đặt bị kéo căng quá mức.

Khắc phục: Ngừng hoạt động hệ thống. Kiểm tra lại thông số vận hành và vật liệu làm việc. Thay thế khớp nối nếu hư hỏng nghiêm trọng. Rà soát lại quy trình lắp đặt.

3. Rung động tăng lên hoặc tiếng ồn lớn hơn

Nguyên nhân có thể: Khớp nối bị cứng hóa do lão hóa, hư hỏng bên trong, hoặc lắp đặt sai làm giảm khả năng hấp thụ rung động.

Khắc phục: Kiểm tra tình trạng khớp nối. Nếu đã cũ hoặc có dấu hiệu hư hỏng, cần thay thế. Đảm bảo khớp nối được lắp đặt đúng cách, có đủ không gian cho chuyển vị.

4. Khớp nối bị biến dạng

Nguyên nhân có thể: Lắp đặt sai, chịu tải trọng quá lớn, hoặc sử dụng sai mục đích.

Khắc phục: Ngừng hoạt động hệ thống. Kiểm tra lại quy trình lắp đặt và các yếu tố tải trọng. Thay thế khớp nối nếu cần thiết.

Phân tích so sánh kỹ thuật: Arita QFSC và Khớp nối kim loại

Khi lựa chọn giải pháp chống rung và bù trừ chuyển vị cho hệ thống đường ống, khớp nối chống rung Arita QFSC (với thân cao su) thường được so sánh với các loại khớp nối kim loại (ví dụ: khớp nối giãn nở kim loại - expansion joints).

So sánh ưu nhược điểm kỹ thuật:

• Khả năng hấp thụ rung động:
  • Arita QFSC (Cao su): Rất hiệu quả trong việc hấp thụ rung động tần số cao và tiếng ồn nhờ tính đàn hồi của cao su.
  • Khớp nối kim loại: Khả năng hấp thụ rung động kém hơn so với cao su, chủ yếu tập trung vào bù trừ chuyển vị.
• Khả năng bù trừ chuyển vị:
  • Arita QFSC: Có khả năng bù trừ tốt cho cả giãn nở nhiệt, co ngót, chuyển vị ngang, lệch góc và rung động.
  • Khớp nối kim loại: Chuyên dụng cho bù trừ giãn nở nhiệt và chuyển vị trục, nhưng khả năng bù trừ ngang và góc thường hạn chế hơn hoặc yêu cầu thiết kế phức tạp hơn (ví dụ: khớp nối bi, khớp nối bản lề).
• Giới hạn áp suất và nhiệt độ:
  • Arita QFSC: Thường có giới hạn áp suất và nhiệt độ thấp hơn so với khớp nối kim loại, đặc biệt ở các kích thước lớn.
  • Khớp nối kim loại: Có thể chịu được áp suất và nhiệt độ rất cao, phù hợp với các ứng dụng khắc nghiệt.
• Vật liệu và môi trường làm việc:
  • Arita QFSC: Vật liệu cao su tiêu chuẩn phù hợp với nhiều môi trường nước, khí nén, hơi nước nhẹ. Tuy nhiên, với hóa chất mạnh hoặc nhiệt độ quá cao, cần lựa chọn vật liệu chuyên dụng hoặc khớp nối kim loại.
  • Khớp nối kim loại: Có thể được chế tạo từ nhiều loại thép không gỉ hoặc hợp kim đặc biệt, chịu được môi trường hóa chất ăn mòn và nhiệt độ cao.
• Chi phí:
  • Arita QFSC: Thường có chi phí ban đầu thấp hơn so với khớp nối kim loại cùng kích thước và tiêu chuẩn.
  • Khớp nối kim loại: Chi phí ban đầu thường cao hơn do vật liệu và công nghệ chế tạo phức tạp.
• Tuổi thọ và bảo trì:
  • Arita QFSC: Tuổi thọ phụ thuộc vào điều kiện vận hành và bảo trì. Dễ bị lão hóa theo thời gian hoặc hư hỏng do tác động cơ học.
  • Khớp nối kim loại: Thường có tuổi thọ cao hơn nếu được lắp đặt và bảo trì đúng cách, ít bị ảnh hưởng bởi lão hóa vật liệu.

Kết luận so sánh: Khớp nối chống rung Arita QFSC là lựa chọn tối ưu cho các ứng dụng cần giảm rung động, tiếng ồn và bù trừ chuyển vị trong điều kiện áp suất và nhiệt độ vừa phải, đặc biệt trong các hệ thống cấp thoát nước, HVAC. Đối với các ứng dụng áp suất, nhiệt độ cực cao hoặc môi trường hóa chất khắc nghiệt, khớp nối kim loại sẽ là giải pháp phù hợp hơn.
