Khớp nối cao su chống rung KVS-501T là một thiết bị kỹ thuật quan trọng được thiết kế để triệt tiêu các rung động cơ học, giảm tiếng ồn và bù trừ sai lệch trục trong hệ thống đường ống dẫn lưu chất. Sản phẩm này thường được lắp đặt tại các vị trí đầu ra của máy bơm, máy nén khí hoặc các thiết bị có độ rung cao nhằm bảo vệ toàn bộ hệ thống khỏi nguy cơ nứt vỡ hoặc rò rỉ. Với kiểu kết nối ren (Union type), KVS-501T là giải pháp thay thế hoàn hảo cho các dòng khớp nối cứng truyền thống trong các không gian lắp đặt hẹp. Đối tượng khách hàng chính của dòng sản phẩm này là các đơn vị thầu cơ điện (M&E), nhà máy sản xuất và các ban quản lý tòa nhà đang tìm kiếm một giải pháp giảm chấn hiệu quả và bền bỉ.
Tổng quan về model khớp nối cao su chống rung KVS-501T
Model KVS-501T thuộc dòng khớp nối mềm cao su hai đầu rắc co (union), được sản xuất bởi thương hiệu KVS uy tín. Điểm đặc trưng của dòng này là phần thân được làm từ cao su tổng hợp EPDM hoặc NBR gia cường bằng các lớp sợi tổng hợp, giúp tăng khả năng chịu áp lực và độ đàn hồi. Hai đầu kết nối là rắc co bằng gang mạ kẽm hoặc inox, cho phép việc tháo lắp trở nên cực kỳ linh hoạt mà không cần phải cắt hàn đường ống quá nhiều.
Trong thực tế vận hành, các hệ thống bơm nước tại các khu công nghiệp ở Bình Dương hay Đồng Nai thường xuyên gặp phải hiện tượng búa nước (water hammer) và rung lắc mạnh khi khởi động. Việc sử dụng khớp nối mềm model KVS-501T giúp hấp thụ các xung động này một cách triệt để. So với dòng kết nối mặt bích KVS-501F, model 501T tối ưu hơn cho các đường ống có kích thước nhỏ từ DN15 đến DN50, nơi mà việc lắp đặt mặt bích trở nên cồng kềnh và tốn diện tích.
Tại Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi đã cung cấp và tư vấn lắp đặt model này cho hàng loạt hệ thống HVAC và phòng cháy chữa cháy tại các tòa nhà cao tầng ở TP. Hồ Chí Minh. Sự ổn định của vật liệu cao su giúp sản phẩm duy trì tuổi thọ cao ngay cả trong điều kiện môi trường nhiệt độ thay đổi liên tục.
Thông số kỹ thuật chi tiết của KVS-501T
Để đảm bảo lựa chọn đúng thiết bị cho hệ thống, kỹ sư cần nắm vững các thông số kỹ thuật cơ bản của sản phẩm. Dưới đây là bảng thông số chi tiết của model KVS-501T do TBCNSG phân phối:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | KVS-501T (Twin Sphere Threaded Type) |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50 |
| Vật liệu thân (Body) | Cao su EPDM / NBR (Gia cường sợi tổng hợp) |
| Kiểu kết nối | Nối ren / Rắc co (Threaded Union) |
| Tiêu chuẩn ren | BSPT / NPT |
| Áp suất làm việc (WP) | PN16 (16 bar) |
| Áp suất thử (TP) | 24 bar |
| Nhiệt độ làm việc | -10°C đến 100°C (tùy môi chất) |
| Môi chất sử dụng | Nước sạch, nước thải, khí nén, dầu nhẹ |
Việc hiểu rõ khớp nối mềm là gì? sẽ giúp quý khách hàng nhận thấy tầm quan trọng của việc chọn đúng áp suất PN16 và vật liệu EPDM cho các hệ thống nước nóng hoặc hóa chất loãng. Đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng hỗ trợ tính toán độ giãn nở nhiệt để đảm bảo khớp nối hoạt động trong phạm vi an toàn nhất.
Bản vẽ kỹ thuật và cấu tạo chi tiết

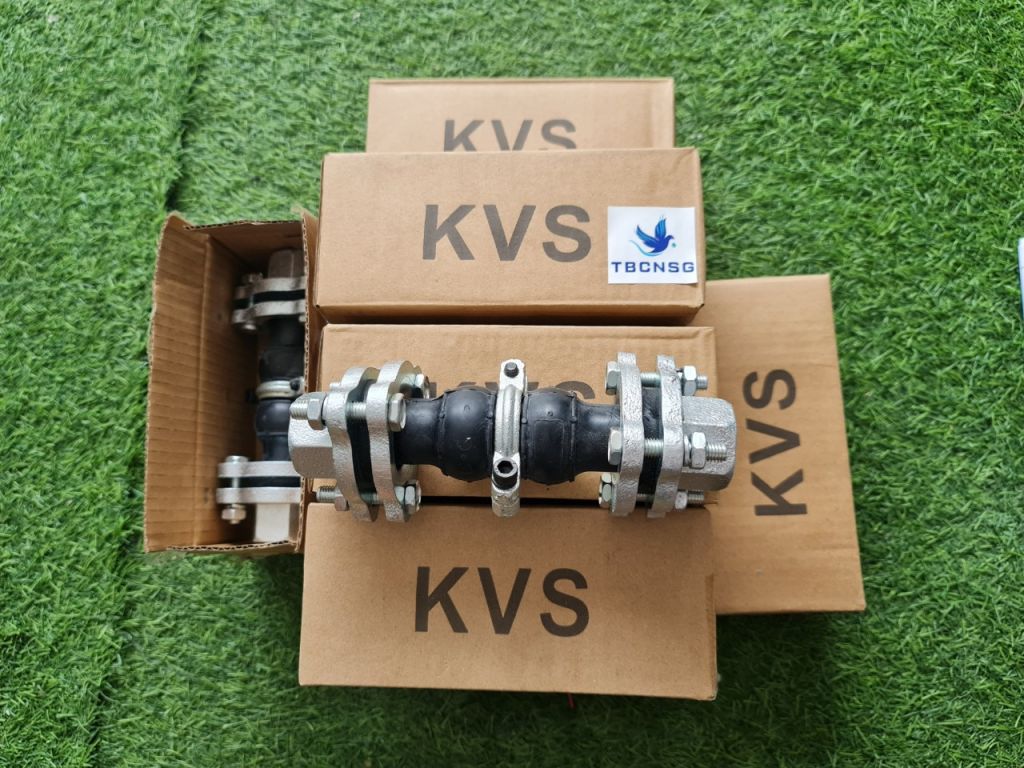

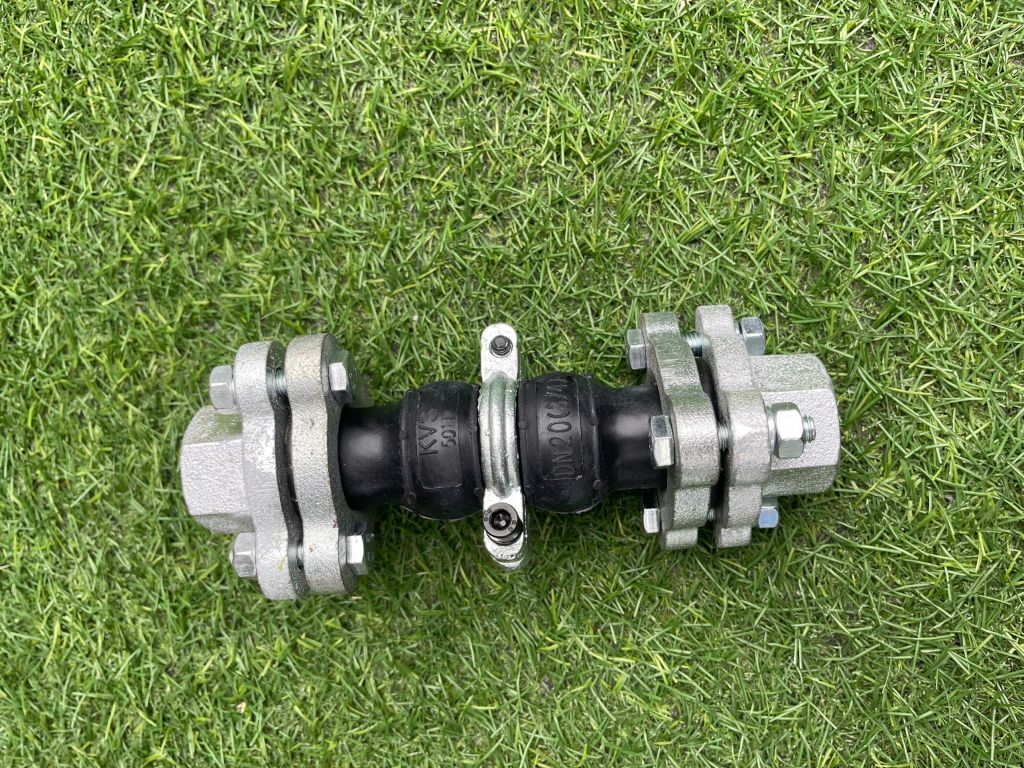

Cấu tạo của Khớp nối cao su chống rung KVS-501T bao gồm ba thành phần chính: Thân cao su dạng cầu đôi (Double Sphere), lớp gia cường bên trong và bộ rắc co hai đầu. Thiết kế cầu đôi giúp tăng khả năng co giãn dọc trục (Axial Compression/Extension) và độ lệch tâm (Lateral Deflection) tốt hơn so với dạng cầu đơn.
- Thân cao su: Được đúc từ cao su nguyên khối với độ dày tiêu chuẩn, có khả năng chống oxy hóa và chịu được tác động của tia UV nếu lắp đặt ngoài trời.
- Lớp gia cường: Thường là sợi Nylon hoặc vải tổng hợp có độ bền kéo cao, giúp thân cao su không bị biến dạng khi áp suất trong đường ống tăng đột ngột lên mức 16 bar.
- Đầu nối ren: Được chế tạo từ gang dẻo hoặc thép mạ kẽm, đảm bảo độ cứng cáp và không bị cháy ren trong quá trình thi công.
Bản vẽ kỹ thuật của model này thường thể hiện rõ các thông số về chiều dài tự nhiên (L), độ nén, độ giãn và góc bẻ cong tối đa. Điều này cực kỳ hữu ích cho các kỹ sư thiết kế khi bố trí không gian trên bản vẽ 3D của hệ thống phụ kiện đường ống.
Hướng dẫn lắp đặt khớp nối cao su KVS-501T đúng kỹ thuật
Quy trình lắp đặt đúng không chỉ giúp sản phẩm hoạt động hiệu quả mà còn kéo dài tuổi thọ cho các thiết bị liên quan như máy bơm và van. Dưới đây là các bước thực hiện được khuyến nghị bởi đội ngũ kỹ thuật của TBCNSG:
- Bước 1: Kiểm tra sản phẩm: Đảm bảo thân cao su không có vết nứt, ren không bị móp méo. Kiểm tra xem kích cỡ DN của khớp nối có khớp với đường ống hay không.
- Bước 2: Vệ sinh đầu ren: Làm sạch các mạt sắt, bụi bẩn trên đầu ren của đường ống. Sử dụng băng tan (cao su non) để đảm bảo độ kín khít.
- Bước 3: Căn chỉnh đường ống: Hai đầu ống cần được căn chỉnh đồng tâm nhất có thể. Mặc dù Flexible joint có khả năng bù trừ sai lệch, nhưng việc lệch tâm quá lớn ngay từ đầu sẽ làm giảm khả năng hấp thụ rung động sau này.
- Bước 4: Siết rắc co: Đưa khớp nối vào vị trí, vặn tay các đầu rắc co trước, sau đó dùng dụng cụ chuyên dụng siết chặt. Lưu ý không siết quá lực làm hỏng gioăng đệm bên trong.
- Bước 5: Kiểm tra sau lắp đặt: Cho hệ thống chạy thử ở áp suất thấp để kiểm tra rò rỉ trước khi vận hành chính thức ở áp suất PN16.
Trong quá trình thi công tại các dự án ở Vũng Tàu, chúng tôi nhận thấy nhiều đơn vị thường quên lắp đặt các điểm cố định (anchors) gần khớp nối. Điều này khiến khớp nối phải chịu toàn bộ tải trọng của đường ống, dẫn đến hư hỏng nhanh chóng. TBCNSG luôn cung cấp dịch vụ hỗ trợ thay thế lắp đặt cho công ty, nhà máy nếu quý khách không có đội ngũ kỹ thuật chuyên trách.
Các phụ kiện tương thích và hệ thống liên quan
Khớp nối cao su KVS-501T thường không đứng độc lập mà là một phần trong tổ hợp Phụ kiện đường ống > Khớp nối mềm hoàn chỉnh. Để hệ thống vận hành tối ưu, sản phẩm này thường được lắp đặt cùng với:
- Van cổng hoặc van bi: Dùng để đóng ngắt dòng chảy khi cần bảo trì khớp nối.
- Van một chiều: Ngăn chặn dòng nước chảy ngược gây va đập thủy lực lên thân cao su.
- Y lọc (Y-Strainer): Loại bỏ cặn bẩn tránh làm trầy xước bề mặt bên trong của khớp nối mềm.
- Đồng hồ đo áp suất: Giám sát áp suất làm việc để đảm bảo không vượt quá ngưỡng cho phép của thiết bị.
Việc lựa chọn các loại phụ kiện đường ống đồng bộ từ cùng một nhà cung cấp như TBCNSG sẽ giúp quý khách tiết kiệm chi phí vận chuyển và đảm bảo tính tương thích kỹ thuật cao nhất giữa các thiết bị.
Tài liệu kỹ thuật và Datasheet KVS-501T
Chúng tôi hiểu rằng các kỹ sư dự án luôn cần hồ sơ kỹ thuật đầy đủ để trình duyệt chủ đầu tư. TBCNSG cung cấp đầy đủ bộ tài liệu cho model KVS-501T bao gồm:
- Catalogue chi tiết thông số kích thước và biểu đồ áp suất theo nhiệt độ.
- Chứng chỉ xuất xứ (CO) và Chứng chỉ chất lượng (CQ) từ nhà sản xuất KVS.
- Bản vẽ CAD/PDF phục vụ thiết kế hệ thống.
- Hướng dẫn vận hành và bảo trì định kỳ bằng tiếng Việt.
Quý khách hàng có thể liên hệ trực tiếp với bộ phận kỹ thuật của chúng tôi để nhận file datasheet mới nhất. Với kinh nghiệm nhiều năm trong ngành, TBCNSG cam kết cung cấp thông tin chính xác, minh bạch, giúp quý khách hoàn thiện hồ sơ dự án một cách nhanh chóng.
Tại sao nên mua khớp nối KVS-501T tại TBCNSG?
Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) không chỉ là đơn vị thương mại mà còn là đối tác kỹ thuật tin cậy của nhiều tập đoàn lớn. Khi lựa chọn sản phẩm Khớp nối mềm tại hệ thống của chúng tôi, quý khách sẽ nhận được những giá trị vượt trội:
- Hàng chính hãng 100%: Cam kết nói không với hàng giả, hàng kém chất lượng. Mọi sản phẩm đều có đầy đủ giấy tờ pháp lý.
- Tồn kho lớn: Chúng tôi luôn sẵn hàng các kích cỡ từ DN15 đến DN50 tại kho TP. Hồ Chí Minh, sẵn sàng giao ngay trong ngày cho các khu vực lân cận.
- Đội ngũ chuyên môn cao: Kỹ thuật viên của TBCNSG có am hiểu sâu về các tiêu chuẩn JIS, ANSI, DIN, sẵn sàng hỗ trợ tư vấn từ xa hoặc trực tiếp tại công trình.
- Chính sách bảo hành: Bảo hành chính hãng 12 tháng, lỗi 1 đổi 1 nếu do nhà sản xuất.
- Hỗ trợ sau bán hàng: Chúng tôi không chỉ bán sản phẩm mà còn đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Yêu cầu báo giá và tư vấn kỹ thuật
Quý khách hàng đang quan tâm đến sản phẩm Khớp nối cao su chống rung KVS-501T hoặc các dòng Khớp nối mềm khác, vui lòng liên hệ với TBCNSG để nhận báo giá cạnh tranh nhất. Chúng tôi có chính sách chiết khấu hấp dẫn cho các đại lý, nhà thầu và đơn vị mua hàng số lượng lớn.
Đội ngũ kinh doanh của chúng tôi sẽ phản hồi yêu cầu báo giá trong vòng 30 phút làm việc. Bên cạnh đó, nếu quý khách gặp khó khăn trong việc lựa chọn giữa các model hoặc cần tư vấn về giải pháp chống rung cho hệ thống máy bơm công suất lớn, các kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe và đưa ra phương án tối ưu nhất về cả kỹ thuật lẫn chi phí.
TBCNSG tự hào là đơn vị uy tín cung cấp thiết bị công nghiệp hàng đầu tại khu vực phía Nam, góp phần vào sự bền vững của các công trình trọng điểm tại Bình Dương, Đồng Nai, Vũng Tàu và trên toàn quốc.
