Trong các hệ thống đường ống công nghiệp hiện đại, việc duy trì sự ổn định và bảo vệ thiết bị trước các tác động cơ học là ưu tiên hàng đầu. Với tư cách là một biên tập viên kỹ thuật tại Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), tôi đã chứng kiến nhiều hệ thống gặp sự cố nghiêm trọng chỉ vì thiếu đi một linh kiện nhỏ nhưng quan trọng: khớp nối chống rung.
Bài viết này sẽ cung cấp cái nhìn toàn diện từ định nghĩa, cấu tạo đến các thông số kỹ thuật quan trọng giúp bạn tối ưu hóa vận hành hệ thống.
Khớp nối chống rung là gì?
Khớp nối chống rung (hay còn gọi là khớp nối mềm) là một thiết bị linh hoạt được lắp đặt trong hệ thống đường ống nhằm mục đích hấp thụ các rung động, giảm tiếng ồn và bù đắp sai lệch về vị trí do giãn nở nhiệt hoặc lún sụt địa chất. Thiết bị này đóng vai trò như một "vùng đệm", bảo vệ các thiết bị đắt tiền như máy bơm, máy nén khí và các loại van công nghiệp khỏi sự nứt vỡ do ứng suất cơ học.
Về cơ bản, khớp nối này cho phép đường ống có một độ co giãn và dịch chuyển nhất định mà không làm rò rỉ lưu chất bên trong.
Phân loại khớp nối chống rung phổ biến
Dựa trên vật liệu chế tạo và môi trường sử dụng, chúng ta thường chia làm hai dòng chính:

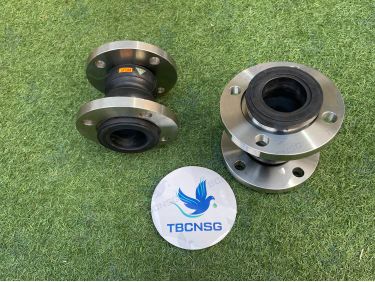

1. Khớp nối chống rung cao su
Đây là dòng phổ biến nhất trong các hệ thống xử lý nước, HVAC. Phần thân được làm từ các loại cao su tổng hợp như EPDM, NBR hoặc Neoprene, gia cố thêm các lớp vải màng tăng cường độ bền.
- Ưu điểm: Khả năng giảm chấn cực tốt, chịu được sự ăn mòn của nước và một số hóa chất nhẹ.
- Kiểu kết nối: Thường là nối bích (tiêu chuẩn JIS 10K, ANSI, PN16) hoặc nối ren cho các kích thước nhỏ.
2. Khớp nối chống rung inox (Bellows Expansion Joint)
Được chế tạo từ thép không gỉ (SUS304, SUS316L), dòng này thường có cấu tạo dạng ống xếp (bellows). Nó được ưu tiên sử dụng trong các môi trường khắc nghiệt.
- Ưu điểm: Chịu được nhiệt độ rất cao (lên đến 400°C hoặc hơn) và áp suất lớn. Kháng hóa chất và chống cháy tốt.
- Ứng dụng: Đường ống hơi nóng (steam), dầu nóng, khí nén cao áp.
Thông số kỹ thuật cần lưu ý khi lựa chọn
Để đảm bảo thiết bị hoạt động bền bỉ, người kỹ thuật cần nắm rõ các tiêu chuẩn và thông số sau:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Tiêu chuẩn mặt bích | JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), BS (Anh) |
| Áp suất làm việc | PN10, PN16, PN25, 10K, 20K |
| Vật liệu thân | Cao su EPDM, NBR, Inox 304, Inox 316 |
| Nhiệt độ hoạt động | -10°C đến 80°C (Cao su), lên đến 450°C (Inox) |
Tại sao hệ thống đường ống bắt buộc phải có khớp nối chống rung?
Việc bỏ qua thiết bị này có thể dẫn đến những hệ lụy kinh tế nghiêm trọng:
- Giảm rung chấn cho máy bơm: Khi máy bơm hoạt động, sự rung động truyền vào đường ống rất lớn. Khớp nối giúp triệt tiêu rung động này, tránh làm lỏng các mối nối và hỏng vòng bi máy bơm.
- Bù đắp giãn nở nhiệt: Trong các hệ thống dẫn hơi hoặc nước nóng, đường ống sẽ giãn dài ra. Nếu không có khớp nối mềm inox để hấp thụ độ giãn này, đường ống sẽ bị cong vênh hoặc nứt gãy.
- Dễ dàng bảo trì: Khớp nối tạo ra một khoảng hở linh hoạt, giúp việc tháo lắp các thiết bị lân cận như van hay đồng hồ đo lưu lượng trở nên dễ dàng hơn.
Ứng dụng thực tế trong công nghiệp
Tại TP.HCM và các khu công nghiệp lân cận, thiết bị này xuất hiện trong hầu hết các hạ tầng kỹ thuật:
- Hệ thống phòng cháy chữa cháy (PCCC) tòa nhà cao tầng.
- Trạm bơm nước thải và nước cấp đô thị.
- Nhà máy sản xuất thực phẩm, nước giải khát (sử dụng dòng inox vi sinh).
- Hệ thống lò hơi và truyền tải nhiệt trong dệt nhuộm.
Hướng dẫn lựa chọn khớp nối chống rung đúng kỹ thuật
Để chọn đúng thiết bị, bạn nên tuân thủ quy tắc "STAMP":
- Size (Kích cỡ): Đường kính danh định (DN) phải khớp với đường ống.
- Application (Ứng dụng): Lắp ở vị trí nào? Có cần chống rung hay chỉ cần bù giãn nở?
- Media (Lưu chất): Nước sạch, nước thải, hóa chất hay hơi nóng?
- Pressure (Áp suất): Áp suất vận hành và áp suất đỉnh là bao nhiêu?
Câu hỏi thường gặp (FAQ)
1. Tuổi thọ trung bình của một khớp nối chống rung cao su là bao lâu?
Trong điều kiện tiêu chuẩn (nước sạch, nhiệt độ phòng), một khớp nối chất lượng từ các thương hiệu uy tín có thể hoạt động bền bỉ từ 5-7 năm. Tuy nhiên, nếu lắp đặt ngoài trời chịu tia UV trực tiếp, tuổi thọ có thể giảm xuống còn 2-3 năm nếu không có biện pháp che chắn.
2. Có thể dùng khớp nối cao su cho hệ thống hơi nóng (Steam) không?
Tuyệt đối không. Cao su EPDM thông thường chỉ chịu được tối đa khoảng 90-110°C trong thời gian ngắn. Với hệ thống hơi nóng, bạn bắt buộc phải sử dụng khớp nối chống rung bằng inox để đảm bảo an toàn.
3. Làm thế nào để biết khớp nối cần được thay thế?
Hãy quan sát các dấu hiệu: lớp cao su bị phồng, xuất hiện vết nứt sâu, rò rỉ nước tại mặt bích hoặc phần inox bị biến dạng cơ học quá mức. Khi thấy các dấu hiệu này, cần lên kế hoạch thay thế ngay để tránh sự cố dừng máy đột ngột.
Hy vọng những chia sẻ trên đây giúp bạn hiểu rõ hơn về tầm quan trọng và cách sử dụng khớp nối chống rung hiệu quả. Nếu bạn đang xây dựng hệ thống tại khu vực miền Nam, hãy chú ý đến các yếu tố môi trường đặc thù để chọn vật liệu phù hợp nhất.
