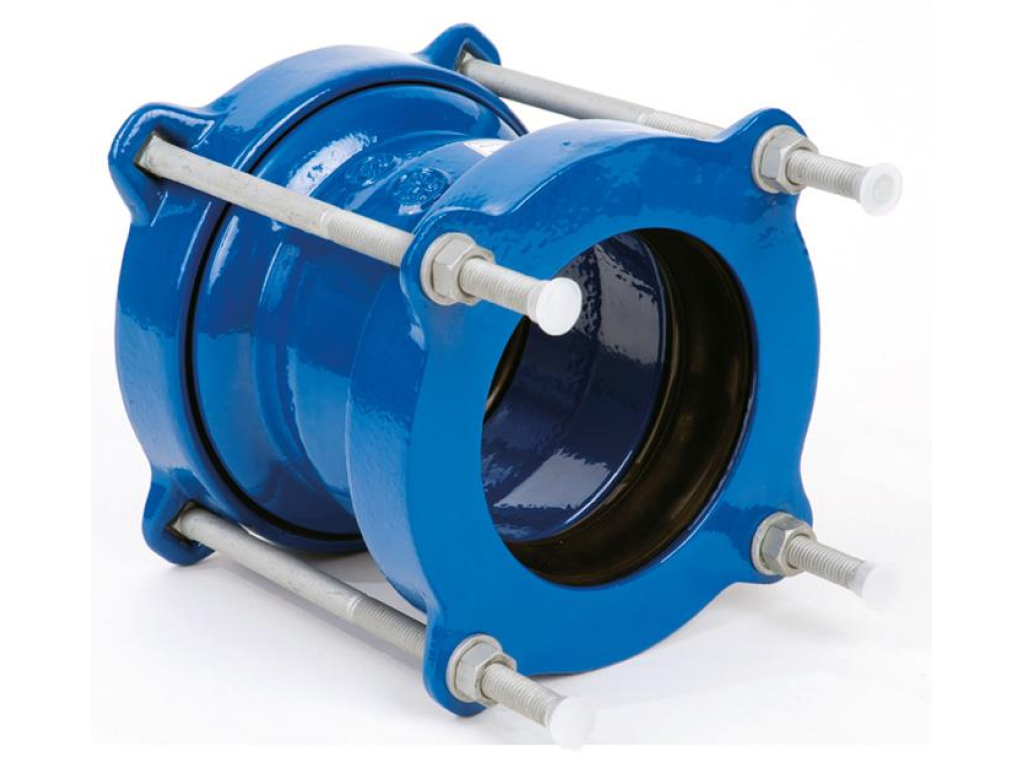

Khớp nối chống rung Q-Flex QFSC & QFTC là giải pháp tối ưu trong việc kiểm soát rung động, giảm tiếng ồn và bù trừ sai lệch nhiệt độ cho hệ thống đường ống công nghiệp. Sản phẩm đến từ thương hiệu Q-Flex (Singapore) nổi tiếng với độ bền vượt trội, khả năng chịu áp suất cao và sự linh hoạt trong lắp đặt tại các hệ thống HVAC, xử lý nước và phòng cháy chữa cháy.
Tổng quan về model Q-Flex QFSC và QFTC
Dòng sản phẩm khớp nối mềm cao su của Q-Flex được chia thành hai model chính để phù hợp với các kiểu kết nối và yêu cầu kỹ thuật khác nhau:
- Model QFSC (Single Sphere Flanged): Đây là dạng khớp nối cao su đơn cầu kết nối mặt bích. Thiết kế này giúp giảm thiểu tối đa sự truyền dẫn rung động cơ khí từ máy bơm hoặc máy nén vào đường ống.
- Model QFTC (Twin Sphere Threaded): Đây là dạng khớp nối cao su hai cầu kết nối ren (rắc co). Với cấu trúc hai cầu, QFTC cho phép độ dịch chuyển lớn hơn, linh hoạt hơn trong các không gian hẹp và chịu được sự co giãn đa chiều tốt hơn.
Cả hai model đều sử dụng vật liệu cao su tổng hợp cao cấp như EPDM, NBR hoặc Neoprene, gia cường bằng sợi tổng hợp chịu lực, giúp sản phẩm hoạt động ổn định trong môi trường khắc nghiệt.
Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật cơ bản giúp quý khách hàng lựa chọn model phù hợp với yêu cầu hệ thống:
| Thông số | Model QFSC (Mặt bích) | Model QFTC (Nối ren) |
|---|---|---|
| Kích thước (Size) | DN25 - DN600 (1" - 24") | DN15 - DN80 (1/2" - 3") |
| Vật liệu thân | EPDM / NBR / Neoprene | EPDM / NBR / Neoprene |
| Kiểu kết nối | Mặt bích JIS 10K, ANSI 150, PN16 | Ren BSPT / NPT (Rắc co gang/inox) |
| Áp suất làm việc | 16 Bar (tùy size) | 10 Bar - 16 Bar |
| Nhiệt độ làm việc | -10°C đến 105°C | -10°C đến 105°C |
| Môi chất sử dụng | Nước, nước thải, khí nén, dầu | Nước sạch, nước nóng, HVAC |
Đặc điểm cấu tạo và bản vẽ kỹ thuật
Cấu tạo của khớp nối chống rung Q-Flex bao gồm phần thân cao su đa lớp và phần phụ kiện kết nối bằng kim loại. Phần thân cao su được đúc áp lực cao, bên trong gia cố bằng sợi Nylon cord giúp tăng cường khả năng chịu áp suất nổ. Đối với model QFSC, mặt bích thường được làm bằng thép mạ kẽm hoặc inox 304/316 tùy theo yêu cầu môi chất.
Về mặt kỹ thuật, các bản vẽ của Q-Flex luôn thể hiện rõ độ dịch chuyển hướng trục (Axial Compression/Extension), độ lệch tâm (Lateral Deflection) và độ lệch góc (Angular Deflection). Việc nắm rõ các thông số này giúp kỹ sư tính toán được khoảng cách lắp đặt chính xác, tránh tình trạng co giãn quá mức gây rách thân cao su.
Ứng dụng thực tế và kinh nghiệm triển khai
Trong quá trình cung cấp thiết bị, đội ngũ kỹ thuật của TBCNSG đã trực tiếp tư vấn và lắp đặt model Q-Flex QFSC DN200 cho hệ thống Chiller giải nhiệt tại tòa nhà văn phòng cao cấp ở Quận 1, TP.HCM. Hệ thống này gặp vấn đề về tiếng ồn và rung lắc mạnh lan truyền từ cụm bơm trung tâm lên các tầng trên. Sau khi lắp đặt khớp nối Q-Flex, độ rung đã giảm hơn 90%, bảo vệ toàn bộ hệ thống đường ống khỏi các vết nứt do mỏi vật liệu.
Ngoài ra, model QFTC nối ren thường xuyên được các nhà thầu tin dùng cho các hệ thống tăng áp nước sinh hoạt tại các khu công nghiệp như VSIP, Amata nhờ khả năng lắp đặt linh hoạt trong không gian hẹp của trạm bơm.
Hướng dẫn lắp đặt khớp nối chống rung Q-Flex
Để đảm bảo tuổi thọ cao nhất cho sản phẩm, kỹ thuật viên cần tuân thủ các nguyên tắc sau:
- Kiểm tra khoảng cách: Đảm bảo khoảng cách giữa hai mặt bích hoặc đầu ren phù hợp với chiều dài tự nhiên của khớp nối, không kéo dãn hoặc nén quá mức khi lắp.
- Căn chỉnh tâm: Đường ống phải được căn thẳng tâm trước khi siết bu lông hoặc rắc co để tránh tạo ứng suất không mong muốn lên thân cao su.
- Siết bu lông: Đối với model mặt bích QFSC, phải siết bu lông theo hình đối xứng (ngôi sao) để lực ép dàn đều lên bề mặt tiếp xúc.
- Giá đỡ ống: Cần lắp đặt các điểm cố định (anchors) gần khớp nối để kiểm soát sự dịch chuyển của đường ống trong giới hạn cho phép của khớp nối.
Phụ kiện tương thích và linh kiện thay thế
Khớp nối Q-Flex có thể kết hợp hoàn hảo với các dòng van công nghiệp khác như:
- Van một chiều: Ngăn dòng chảy ngược gây va đập thủy lực (Water hammer).
- Y lọc (Y-Strainer): Bảo vệ khớp nối khỏi các tạp chất rắn gây trầy xước lớp cao su bên trong.
- Thanh khống chế (Control Units): Phụ kiện lắp thêm cho model QFSC để giới hạn độ giãn dài tối đa, đặc biệt quan trọng trong các hệ thống áp suất cao.
Tải Datasheet Khớp Nối Chống Rung Q-Flex QFSC & QFTC
Để phục vụ công tác thiết kế và bóc tách khối lượng, quý khách hàng có thể liên hệ trực tiếp với bộ phận kỹ thuật của chúng tôi để nhận Datasheet PDF chi tiết nhất. Tài liệu bao gồm đầy đủ biểu đồ áp suất theo nhiệt độ và các thông số dịch chuyển cơ học của từng size cụ thể.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị vật tư ngành nước và công nghiệp. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật toàn diện cho hệ thống của bạn.
Tại sao nên chọn mua khớp nối Q-Flex tại TBCNSG?
- Chuyên môn cao: Đội ngũ kỹ thuật am hiểu sâu về đặc tính vật liệu và ứng dụng của từng model QFSC, QFTC.
- Hàng chính hãng: Cam kết cung cấp sản phẩm Q-Flex đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Kho hàng sẵn có: Luôn dự trữ số lượng lớn các size thông dụng, đáp ứng tiến độ giao hàng nhanh chóng cho các dự án.
- Bảo hành uy tín: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ xử lý sự cố tận nơi.
Quý khách hàng có nhu cầu nhận báo giá cạnh tranh hoặc cần tư vấn kỹ thuật chuyên sâu về Khớp nối chống rung Q-Flex QFSC & QFTC, vui lòng liên hệ với TBCNSG ngay hôm nay để được phục vụ tốt nhất.
