Khớp nối Q-Flex QFTC nổi bật với khả năng vận hành bền bỉ trong các môi trường khắc nghiệt, từ hệ thống cấp thoát nước, HVAC đến các ứng dụng hóa chất công nghiệp. Sản phẩm này là lựa chọn hàng đầu cho các nhà máy, khu công nghiệp và dự án cơ sở hạ tầng, nơi yêu cầu độ tin cậy và hiệu suất cao.

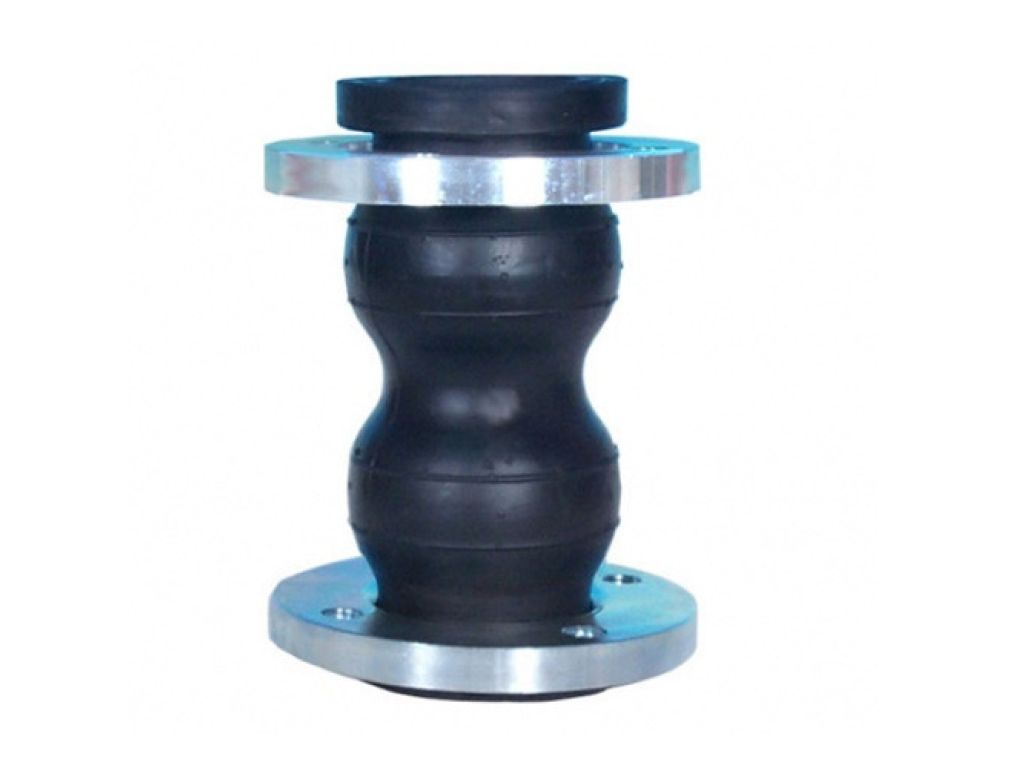

Giới thiệu Khớp nối cao su chống rung Q-Flex QFTC
Khớp nối cao su chống rung Q-Flex QFTC là một thiết bị cơ khí được thiết kế để kết nối các đoạn ống, máy bơm, van hoặc các thiết bị khác trong hệ thống đường ống. Chức năng chính của nó là hấp thụ các chuyển động, rung động và tiếng ồn phát sinh từ hoạt động của máy móc hoặc sự thay đổi nhiệt độ. Với cấu tạo từ vật liệu cao su tổng hợp chất lượng cao và mặt bích kim loại chắc chắn, Q-Flex QFTC mang lại hiệu suất vượt trội trong việc:
- Giảm rung chấn: Hạn chế tối đa sự truyền rung động từ máy bơm, máy nén hoặc các thiết bị quay khác đến đường ống, bảo vệ toàn bộ hệ thống.
- Hấp thụ giãn nở và co ngót nhiệt: Bù đắp cho sự thay đổi kích thước của đường ống do biến động nhiệt độ, ngăn ngừa ứng suất và hư hỏng.
- Bù sai lệch đường ống: Cho phép một mức độ nhất định của sai lệch trục, góc hoặc hướng tâm giữa các đoạn ống, giúp việc lắp đặt dễ dàng hơn và giảm áp lực lên các điểm kết nối.
- Cách âm hiệu quả: Giảm tiếng ồn truyền qua đường ống, tạo môi trường làm việc yên tĩnh hơn.
Sản phẩm Q-Flex QFTC được thiết kế theo tiêu chuẩn công nghiệp, đảm bảo độ bền, khả năng chống ăn mòn và tuổi thọ lâu dài, ngay cả trong những điều kiện vận hành khắc nghiệt nhất.
Thông số kỹ thuật chi tiết Khớp nối Q-Flex QFTC
Cấu tạo và vật liệu
Khớp nối Q-Flex QFTC được cấu tạo từ các thành phần chất lượng cao, tối ưu hóa cho từng ứng dụng cụ thể:
- Thân khớp nối: Được làm từ các loại cao su tổng hợp chuyên dụng như EPDM, NBR, Neoprene, Hypalon hoặc Butyl, tùy thuộc vào môi chất và nhiệt độ vận hành. Mỗi loại cao su có đặc tính riêng về khả năng chịu hóa chất, nhiệt độ và áp suất.
- Vòng gia cường: Thường được làm từ sợi nylon hoặc polyester cường độ cao, được nhúng trong lớp cao su để tăng cường khả năng chịu áp lực và độ bền cơ học.
- Mặt bích: Thường là thép carbon (Carbon Steel) hoặc thép không gỉ (Stainless Steel) như SS304, SS316, được khoan theo tiêu chuẩn quốc tế như JIS, ANSI, DIN, BS để dễ dàng kết nối với hệ thống đường ống hiện có.
Đặc tính vận hành
Dưới đây là bảng tổng hợp các thông số kỹ thuật cơ bản của Khớp nối cao su chống rung Q-Flex QFTC:
| Đặc tính | Thông số | Đơn vị |
|---|---|---|
| Dải kích thước | DN25 - DN600 (1" - 24") | mm / inch |
| Áp suất làm việc tối đa | 10 - 16 bar (tùy kích thước và vật liệu) | bar |
| Nhiệt độ làm việc | -15 đến +100 (tùy loại cao su) | °C |
| Khả năng dịch chuyển dọc trục (Axial) | +/- 10 đến +/- 30 | mm |
| Khả năng dịch chuyển ngang (Lateral) | +/- 10 đến +/- 20 | mm |
| Khả năng dịch chuyển góc (Angular) | +/- 10 đến +/- 20 | độ |
| Tiêu chuẩn mặt bích | JIS 10K, ANSI 150LB, PN10/PN16 |
Lưu ý: Các thông số trên có thể thay đổi tùy thuộc vào model cụ thể và yêu cầu của dự án. Vui lòng liên hệ TBCNSG để được tư vấn chi tiết và chính xác nhất.
Ứng dụng thực tế Khớp nối cao su Q-Flex QFTC
Khớp nối cao su chống rung Q-Flex QFTC được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau nhờ khả năng thích nghi và hiệu suất vượt trội:
- Hệ thống HVAC và Chiller: Giảm rung động từ máy nén, bơm tuần hoàn và tháp giải nhiệt, bảo vệ đường ống khỏi hư hại và giảm tiếng ồn.
- Nhà máy xử lý nước và nước thải: Lắp đặt tại các vị trí kết nối với máy bơm, van và các thiết bị xử lý, giúp bù sai lệch và hấp thụ rung chấn từ dòng chảy và thiết bị.
- Ngành công nghiệp hóa chất: Sử dụng các loại cao su chuyên biệt (ví dụ: Hypalon) để chịu được các môi chất ăn mòn, đảm bảo an toàn và tuổi thọ hệ thống.
- Hệ thống cấp thoát nước đô thị và công nghiệp: Giảm áp lực và rung động trên các đường ống lớn, đặc biệt tại các điểm chuyển tiếp hoặc gần trạm bơm.
- Ngành đóng tàu và hàng hải: Chống rung cho hệ thống đường ống trên tàu, nơi rung động cơ học là rất lớn.
Ví dụ thực tế: Tại Nhà máy xử lý nước thải KCN Long Hậu, TBCNSG đã cung cấp và lắp đặt thành công Khớp nối Q-Flex QFTC cho hệ thống bơm nước thải công suất lớn. Các khớp nối này được đặt tại vị trí kết nối giữa các máy bơm ly tâm và đường ống dẫn, giúp giảm thiểu đáng kể rung động và tiếng ồn phát sinh trong quá trình vận hành. Nhờ đó, không chỉ bảo vệ các đường ống và thiết bị khỏi hư hại do mỏi vật liệu và giãn nở nhiệt, mà còn nâng cao hiệu suất và độ tin cậy của toàn bộ hệ thống xử lý nước thải, đảm bảo hoạt động liên tục và ổn định cho nhà máy.
Hướng dẫn lắp đặt Khớp nối chống rung Q-Flex QFTC
Việc lắp đặt đúng cách là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ của Khớp nối cao su chống rung Q-Flex QFTC. TBCNSG khuyến nghị tuân thủ các bước sau:
- Kiểm tra trước khi lắp đặt: Đảm bảo khớp nối không bị hư hại trong quá trình vận chuyển. Kiểm tra kích thước và loại vật liệu có phù hợp với yêu cầu hệ thống.
- Chuẩn bị bề mặt: Làm sạch bề mặt mặt bích của đường ống và khớp nối. Đảm bảo không có vật sắc nhọn hoặc gờ có thể làm hỏng lớp cao su.
- Căn chỉnh đường ống: Đảm bảo các đoạn ống được căn chỉnh thẳng hàng và đồng tâm nhất có thể. Tránh kéo căng hoặc nén khớp nối quá mức trong quá trình lắp đặt ban đầu.
- Sử dụng vòng đệm (Gasket): Mặc dù khớp nối cao su thường có bề mặt làm kín tốt, việc sử dụng thêm vòng đệm phù hợp có thể tăng cường khả năng chống rò rỉ, đặc biệt với áp suất cao.
- Siết bu lông đúng cách: Siết chặt các bu lông mặt bích theo hình chữ thập và đều tay để đảm bảo lực ép phân bố đồng đều, tránh gây biến dạng hoặc hỏng khớp nối. Không siết quá chặt.
- Kiểm tra rò rỉ: Sau khi lắp đặt, tiến hành kiểm tra áp suất hệ thống để phát hiện và khắc phục kịp thời các điểm rò rỉ (nếu có).
- Bảo vệ: Trong một số trường hợp, cần lắp đặt thêm các thanh giằng (control units) để hạn chế chuyển động quá mức của khớp nối, đặc biệt trong các hệ thống áp suất cao hoặc có nguy cơ xung áp.
Phụ kiện tương thích và dịch vụ hỗ trợ
Để tối ưu hóa hiệu suất và bảo vệ Khớp nối cao su chống rung Q-Flex QFTC, TBCNSG cung cấp các phụ kiện tương thích và dịch vụ hỗ trợ toàn diện:
- Thanh giằng (Control Units): Các thanh giằng được sử dụng để giới hạn chuyển động dọc trục của khớp nối, ngăn chặn khớp nối giãn nở quá mức dưới áp suất cao, đặc biệt quan trọng trong các ứng dụng bơm.
- Vòng đệm kim loại (Backing Rings): Đôi khi được sử dụng để tăng cường khả năng chịu lực cho mặt bích cao su, phân bố đều lực siết bu lông.
- Dịch vụ tư vấn kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm của TBCNSG sẵn sàng tư vấn lựa chọn loại khớp nối, vật liệu và kích thước phù hợp nhất với yêu cầu kỹ thuật và môi chất của hệ thống.
- Hỗ trợ lắp đặt và bảo trì: Chúng tôi cung cấp hướng dẫn chi tiết và hỗ trợ kỹ thuật trong suốt quá trình lắp đặt và vận hành sản phẩm.
Tải về tài liệu kỹ thuật Khớp nối Q-Flex QFTC
Để có cái nhìn toàn diện hơn về Khớp nối cao su chống rung Q-Flex QFTC, bao gồm các biểu đồ hiệu suất, chi tiết vật liệu và hướng dẫn kỹ thuật chuyên sâu, quý khách có thể tải về tài liệu kỹ thuật chi tiết (datasheet). Vui lòng liên hệ đội ngũ TBCNSG để được cung cấp phiên bản mới nhất và chính xác nhất của tài liệu này.
Yêu cầu báo giá Khớp nối cao su Q-Flex QFTC
Quý khách hàng đang tìm kiếm giải pháp Khớp nối cao su chống rung Q-Flex QFTC cho dự án của mình? Hãy liên hệ ngay với TBCNSG để nhận được báo giá cạnh tranh và tư vấn chuyên nghiệp. Chúng tôi cam kết cung cấp sản phẩm chính hãng, chất lượng cao với dịch vụ hỗ trợ tận tâm.
Thông tin liên hệ:
- Hotline: [Số điện thoại của TBCNSG]
- Email: [Địa chỉ email của TBCNSG]
- Website: [Địa chỉ website của TBCNSG]
Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và đưa ra giải pháp tối ưu nhất cho hệ thống của bạn.
Tại sao chọn Khớp nối Q-Flex QFTC từ TBCNSG
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi tự hào là đối tác tin cậy, cung cấp các giải pháp kỹ thuật công nghiệp hàng đầu. Khi lựa chọn Khớp nối cao su chống rung Q-Flex QFTC từ TBCNSG, quý khách hàng sẽ nhận được:
- Sản phẩm chính hãng, chất lượng đảm bảo: TBCNSG là nhà phân phối chính thức của các thương hiệu uy tín, cam kết cung cấp Khớp nối Q-Flex QFTC 100% chính hãng, có đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ).
- Chuyên môn kỹ thuật sâu rộng: Với đội ngũ kỹ sư có chuyên môn cao và nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, chúng tôi không chỉ cung cấp sản phẩm mà còn đưa ra các giải pháp kỹ thuật tối ưu, phù hợp với từng yêu cầu cụ thể của dự án.
- Dịch vụ hậu mãi và bảo hành uy tín: Chúng tôi cam kết chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng và tận tình sau bán hàng, đảm bảo sự an tâm tuyệt đối cho khách hàng trong suốt quá trình sử dụng sản phẩm.
- Kinh nghiệm triển khai dự án lớn: TBCNSG đã và đang là đối tác của nhiều dự án công nghiệp quy mô lớn trên khắp Việt Nam, khẳng định năng lực và uy tín trong việc cung cấp các thiết bị công nghiệp chất lượng cao.
Hãy để TBCNSG đồng hành cùng sự thành công và bền vững của hệ thống công nghiệp của bạn với Khớp nối cao su chống rung Q-Flex QFTC.
