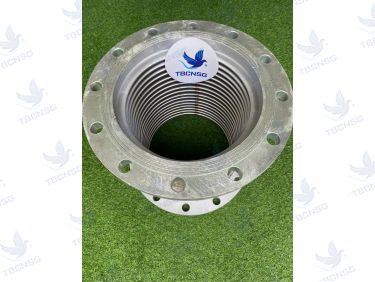

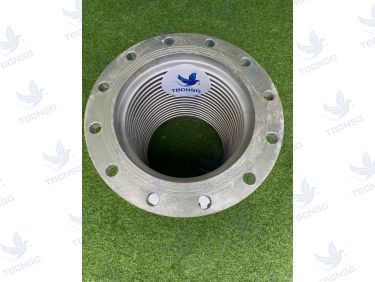

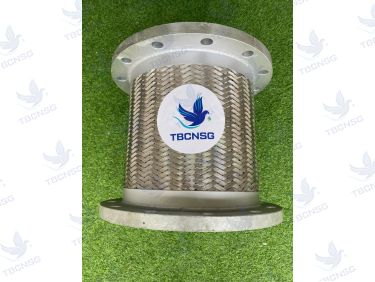

Khớp nối mềm chống rung Arita SSFH-SE Inox ren BSPT

Giới thiệu tổng quan

Khớp nối mềm chống rung Arita SSFH-SE (tiếng Anh: Flexible Joint, Vibration Eliminator) là thiết bị được thiết kế để hấp thụ rung động, giảm thiểu tiếng ồn và bù trừ sự sai lệch trong hệ thống đường ống công nghiệp. Nguyên lý hoạt động dựa trên khả năng đàn hồi của ống mềm Inox SS304 và lớp bện bảo vệ, cho phép hấp thụ chuyển động theo nhiều hướng (trục, ngang, góc).

Sản phẩm có kiểu kết nối ren trong (Female Thread) theo tiêu chuẩn BSPT (BS21), với phần ren nối liền (Union Screw) và đai ốc liền (Union Nut) thường được chế tạo từ Gang dẻo hoặc Thép không gỉ. Cấu trúc liền (Union Type) giúp việc lắp đặt trở nên đơn giản và hiệu quả.

Mã sản phẩm: SSFH-SE

Thương hiệu: ARITA

Nhà sản xuất: UNIMECH GROUP, Malaysia

Chức năng chính: Giảm rung động, hấp thụ giãn nở nhiệt, giảm tiếng ồn, bù sai lệch lắp đặt.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm:

• Khả năng hấp thụ rung động & tiếng ồn hiệu quả: Lớp ống mềm Inox SS304 và cấu trúc bện giúp giảm thiểu tối đa rung động truyền qua hệ thống, đặc biệt quan trọng với các thiết bị bơm, máy nén.
• Vật liệu cao cấp: Ống mềm và lớp bện bằng Inox SS304 có khả năng chống ăn mòn tốt, phù hợp với nhiều loại môi trường hóa chất, nước, hơi.
• Chịu nhiệt độ cao: Nhiệt độ làm việc tối đa 250°C cho phép ứng dụng trong các hệ thống hơi nước nóng, dầu nóng.
• Dễ dàng lắp đặt: Kiểu kết nối ren BSPT chuẩn và cấu trúc dạng liền giúp việc đấu nối nhanh chóng, không yêu cầu thiết bị chuyên dụng phức tạp.
• Bù trừ sai lệch: Có khả năng bù trừ sai lệch nhỏ về trục, ngang và góc trong quá trình lắp đặt đường ống.
• Độ bền cao: Vật liệu Inox và gang dẻo cho tuổi thọ sử dụng lâu dài trong điều kiện vận hành phù hợp.

Nhược điểm:

• Giới hạn về áp suất và nhiệt độ: Mặc dù chịu được 25 Bar và 250°C, nhưng việc vận hành vượt quá giới hạn này sẽ gây hư hỏng.
• Khả năng chịu áp lực thay đổi đột ngột: Các cú sốc áp suất (water hammer) mạnh có thể làm giảm tuổi thọ hoặc gây rách ống mềm nếu không có biện pháp bảo vệ.
• Độ bền với rung động cơ học quá lớn: Nếu nguồn rung động quá mạnh và liên tục, hoặc có tác động cơ học từ bên ngoài, lớp bện hoặc ống mềm có thể bị ảnh hưởng.
• Vấn đề kỹ thuật thường gặp:
  • Rò rỉ tại mối nối ren: Thường do ren bị lỗi, lắp đặt không chặt hoặc gioăng đệm bị hỏng. Giải pháp: Kiểm tra ren, sử dụng băng tan PTFE chất lượng tốt, siết đủ lực.
  • Ống mềm bị phồng hoặc nứt: Do quá nhiệt, quá áp hoặc tác động hóa học không phù hợp. Giải pháp: Kiểm tra thông số vận hành, đảm bảo môi trường tương thích.
  • Giảm hiệu quả hấp thụ rung động: Do ống mềm bị cứng hoặc lớp bện bị lỏng. Giải pháp: Kiểm tra định kỳ, thay thế khi cần thiết.

Ứng dụng thực tế

Khớp nối mềm chống rung Arita SSFH-SE được ứng dụng rộng rãi trong các ngành công nghiệp và hệ thống sau:

• Hệ thống cấp thoát nước: Giảm rung động từ máy bơm, chống sốc áp lực.
• Hệ thống HVAC: Kết nối đường ống cho hệ thống điều hòa không khí, thông gió, giảm tiếng ồn từ quạt và bơm.
• Hệ thống nhiệt: Ứng dụng trong các đường ống dẫn hơi nước nóng, nước nóng, dầu truyền nhiệt.
• Ngành công nghiệp hóa chất: Vận chuyển các loại hóa chất lỏng, khí có tính ăn mòn nhẹ (cần kiểm tra tương thích vật liệu).
• Nhà máy lọc dầu, hóa chất: Kết nối đường ống dẫn dầu, khí, hơi.
• Hệ thống phòng cháy chữa cháy (PCCC): Giảm rung động từ máy bơm PCCC.
• Các ứng dụng công nghiệp khác: Nơi cần giảm rung động, tiếng ồn và bù trừ sai lệch đường ống.

Hướng dẫn lắp đặt & vận hành

Các bước lắp đặt cơ bản:

1. Kiểm tra: Đảm bảo khớp nối mềm còn nguyên vẹn, không bị móp méo, hư hỏng trong quá trình vận chuyển. Kiểm tra ren có sạch sẽ và đúng tiêu chuẩn BSPT không.
2. Vệ sinh ren: Làm sạch ren của đường ống và ren của khớp nối mềm.
3. Quấn băng tan: Quấn băng tan PTFE (teflon tape) theo chiều ren của đường ống (thường là ren đực) khoảng 3-5 vòng để đảm bảo độ kín.
4. Vặn ren: Vặn khớp nối mềm vào đường ống bằng tay cho đến khi ren ăn khớp hoàn toàn.
5. Siết chặt: Sử dụng cờ lê phù hợp để siết chặt mối nối. Tránh siết quá mạnh tay gây hư hỏng ren hoặc làm biến dạng ống mềm. Nên sử dụng hai cờ lê, một giữ thân khớp nối và một siết đai ốc.
6. Kiểm tra hướng lắp đặt: Đảm bảo khớp nối được lắp đúng chiều theo dòng chảy của lưu chất (nếu có).

Lưu ý kỹ thuật quan trọng:

• Tránh xoắn: Tuyệt đối không để khớp nối bị xoắn khi lắp đặt hoặc trong quá trình vận hành.
• Hỗ trợ trọng lượng: Không để khớp nối mềm chịu toàn bộ trọng lượng của đường ống. Cần có giá đỡ hoặc hệ thống treo phù hợp.
• Khoảng cách lắp đặt: Đảm bảo khoảng cách lắp đặt hợp lý, không để khớp nối bị kéo căng hoặc bị ép quá mức.
• Bảo vệ khỏi tác động bên ngoài: Tránh để khớp nối tiếp xúc với các vật sắc nhọn, nhiệt độ cao trực tiếp từ nguồn nhiệt bên ngoài hoặc các hóa chất ăn mòn mạnh không nằm trong danh mục cho phép.
• Kiểm tra áp suất và nhiệt độ: Luôn đảm bảo điều kiện vận hành không vượt quá thông số kỹ thuật của sản phẩm.

Bảo trì & xử lý sự cố

Bảo dưỡng định kỳ

Việc bảo dưỡng định kỳ giúp kéo dài tuổi thọ và đảm bảo hiệu quả hoạt động của khớp nối mềm:

• Kiểm tra ngoại quan (Hàng tháng): Quan sát bề mặt ống mềm và lớp bện xem có dấu hiệu ăn mòn, rách, phồng rộp hoặc hư hỏng nào không. Kiểm tra các mối nối ren xem có bị lỏng hoặc rò rỉ không.
• Kiểm tra độ kín (Theo lịch bảo trì hệ thống): Thực hiện kiểm tra rò rỉ bằng mắt thường hoặc dung dịch xà phòng tại các mối nối khi hệ thống có áp suất.
• Kiểm tra khả năng hấp thụ rung động (Theo lịch bảo trì hệ thống): Lắng nghe tiếng ồn bất thường hoặc cảm nhận rung động tăng lên tại khu vực lắp đặt khớp nối.
• Vệ sinh (Khi cần thiết): Vệ sinh bụi bẩn bám trên bề mặt khớp nối để tránh ăn mòn hoặc quá nhiệt.

Xử lý sự cố thường gặp

• Rò rỉ tại mối nối ren:
  • Nguyên nhân: Ren ren bị lỗi, băng tan không đủ hoặc lắp đặt không chặt.
  • Cách khắc phục: Tháo khớp nối, kiểm tra ren, quấn lại băng tan PTFE mới và siết chặt vừa đủ lực.
• Ống mềm bị phồng hoặc có dấu hiệu nứt:
  • Nguyên nhân: Vận hành quá áp, quá nhiệt, hoặc tiếp xúc với môi trường hóa chất không tương thích.
  • Cách khắc phục: Ngừng hệ thống, kiểm tra lại thông số vận hành (áp suất, nhiệt độ), xác định môi trường lưu chất. Thay thế khớp nối mềm nếu hư hỏng nghiêm trọng.
• Giảm hiệu quả hấp thụ rung động, tiếng ồn tăng:
  • Nguyên nhân: Ống mềm bị lão hóa, cứng lại, hoặc lớp bện bị lỏng/hư hỏng.
  • Cách khắc phục: Thay thế khớp nối mềm mới.
• Khớp nối bị xoắn hoặc biến dạng:
  • Nguyên nhân: Lắp đặt sai kỹ thuật, hoặc có lực tác động cơ học từ bên ngoài.
  • Cách khắc phục: Tháo ra và lắp đặt lại đúng kỹ thuật, đảm bảo không bị xoắn. Nếu biến dạng nặng, cần thay thế.

Phân tích so sánh: Arita SSFH-SE vs. Khớp nối mềm Inox dạng bện với mặt bích

Để đánh giá hiệu quả và lựa chọn phù hợp, chúng ta có thể so sánh Arita SSFH-SE (kiểu ren, dạng liền) với các loại khớp nối mềm Inox dạng bện có mặt bích (Flanged Type).

1. Kiểu kết nối:

• Arita SSFH-SE: Sử dụng kết nối ren trong BSPT, phù hợp với các hệ thống sử dụng ren tiêu chuẩn, lắp đặt nhanh chóng, không cần thiết bị hàn hay mặt bích chuyên dụng.
• Khớp nối mặt bích: Sử dụng mặt bích tiêu chuẩn (ANSI, JIS, DIN), yêu cầu việc bắt bu lông, đai ốc và gioăng đệm. Phù hợp với các hệ thống đã được thiết kế sẵn mặt bích, yêu cầu độ kín cao và khả năng chịu áp lực lớn hơn ở điểm kết nối.

2. Khả năng lắp đặt:

• Arita SSFH-SE: Dễ dàng lắp đặt và tháo gỡ hơn, đặc biệt trong các không gian hẹp hoặc khi cần thay thế nhanh.
• Khớp nối mặt bích: Yêu cầu quy trình lắp đặt phức tạp hơn, cần nhiều thời gian và nhân công hơn.

3. Ứng dụng điển hình:

• Arita SSFH-SE: Thường dùng cho các đường ống kích thước nhỏ đến trung bình, các ứng dụng yêu cầu sự linh hoạt và dễ dàng trong việc kết nối như hệ thống cấp thoát nước, HVAC, đường ống dầu khí nhỏ.
• Khớp nối mặt bích: Ưu tiên cho các hệ thống đường ống lớn, áp suất cao, nơi yêu cầu độ an toàn và độ kín tuyệt đối, như các nhà máy hóa chất, lọc dầu, hệ thống hơi áp lực cao.

4. Chi phí:

• Arita SSFH-SE: Thường có chi phí ban đầu thấp hơn cho các kích thước nhỏ và trung bình, do quy trình sản xuất đơn giản hơn.
• Khớp nối mặt bích: Chi phí có thể cao hơn, đặc biệt với các kích thước lớn, do yêu cầu vật liệu mặt bích và quy trình gia công phức tạp hơn.

5. Khả năng chịu áp lực và nhiệt độ:

• Cả hai loại đều có thể được sản xuất với các thông số áp suất và nhiệt độ khác nhau. Tuy nhiên, các khớp nối mặt bích thường được thiết kế cho các ứng dụng có áp lực làm việc cao hơn và các tiêu chuẩn nghiêm ngặt hơn.

Kết luận so sánh: Lựa chọn giữa Arita SSFH-SE và khớp nối mềm mặt bích phụ thuộc vào yêu cầu cụ thể của hệ thống: nếu cần lắp đặt nhanh, linh hoạt, chi phí hợp lý cho các ứng dụng không quá khắc nghiệt, Arita SSFH-SE là lựa chọn tối ưu. Ngược lại, với các hệ thống yêu cầu độ an toàn, độ kín cao, chịu áp lực lớn, khớp nối mềm mặt bích sẽ phù hợp hơn.

Để được tư vấn kỹ thuật chi tiết và lựa chọn sản phẩm phù hợp nhất cho ứng dụng của Quý khách hàng, vui lòng liên hệ với đội ngũ chuyên gia của chúng tôi tại Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) qua Hotline: 09.1800.6799 hoặc Email: [email protected]. Website: https://diennuoccongnghiep.com. Địa chỉ: Số 159, đường GS14, Khu đô thị Quảng Trường Xanh, P. Đông Hòa, TP. Hồ Chí Minh.
