Khớp nối chống rung Q-Flex QF10 là dòng khớp nối mềm cao su cao cấp được thiết kế để hấp thụ các rung động, giảm tiếng ồn và bù đắp các sai lệch về nhiệt độ hoặc cơ học trong hệ thống đường ống công nghiệp. Với cấu trúc Single Sphere (cầu đơn), sản phẩm này là giải pháp tối ưu cho các hệ thống bơm, máy nén và chiller.

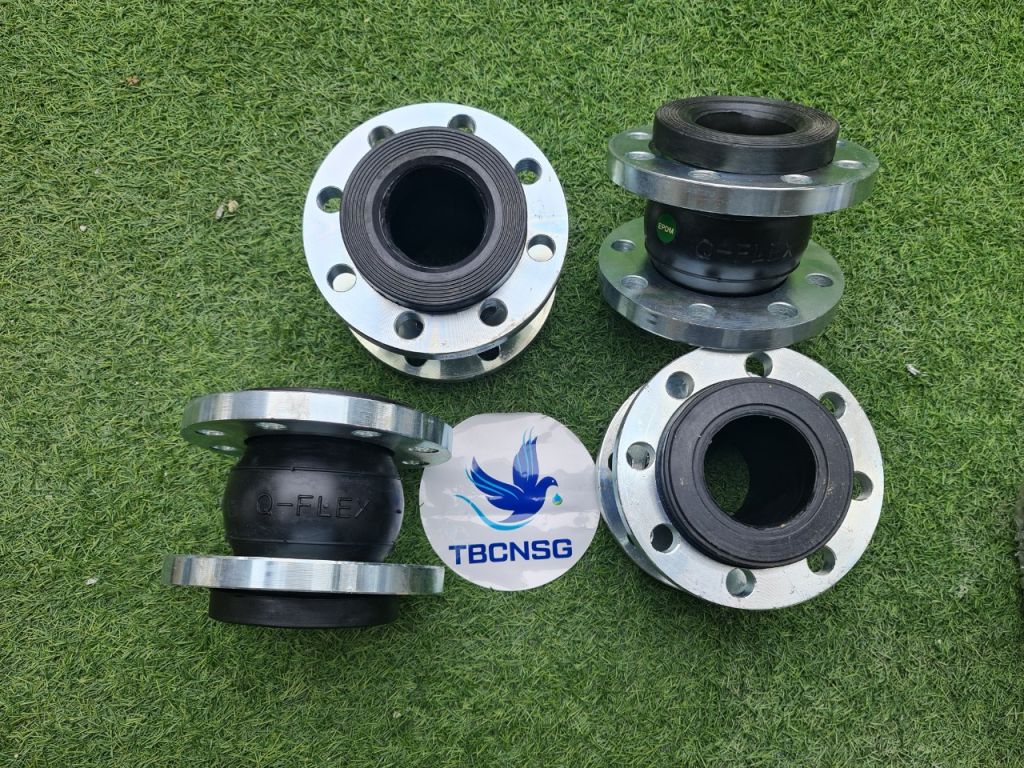

Tổng quan về model khớp nối cao su Q-Flex QF10
Model Q-Flex QF10 nổi bật với khả năng chịu áp suất cao và độ bền vượt trội nhờ lớp gia cường bằng sợi tổng hợp bên trong lớp cao su. Thân khớp nối thường được chế tạo từ cao su EPDM hoặc NBR, kết hợp với hai đầu mặt bích bằng thép mạ kẽm hoặc thép không gỉ, giúp sản phẩm hoạt động ổn định trong nhiều môi trường lưu chất khác nhau.
Sản phẩm này được ứng dụng rộng rãi nhờ khả năng co giãn linh hoạt, giúp bảo vệ các thiết bị đắt tiền như máy bơm, van và đường ống khỏi các tác động tiêu cực của sự rung động và hiện tượng giãn nở nhiệt.
Thông số kỹ thuật chi tiết khớp nối Q-Flex QF10
Dưới đây là bảng thông số kỹ thuật cơ bản của dòng sản phẩm QF10 được phân phối bởi TBCNSG:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Kích cỡ (Size) | DN25 - DN600 (1" - 24") |
| Vật liệu thân (Body) | EPDM, NBR, Neoprene |
| Vật liệu mặt bích | Thép mạ kẽm (Carbon Steel), Inox 304/316 |
| Tiêu chuẩn mặt bích | JIS 10K, ANSI 150, PN10, PN16 |
| Áp suất làm việc | 16 Bar (Max) |
| Nhiệt độ làm việc | -10°C đến 115°C (tùy vật liệu cao su) |
| Môi chất sử dụng | Nước, nước thải, dầu, khí, hóa chất nhẹ |
Cấu tạo và bản vẽ kích thước Q-Flex QF10
Về mặt cấu trúc, khớp nối chống rung Q-Flex QF10 bao gồm phần thân cao su hình cầu đơn với các vòng thép gia cố ở phần gờ (bead) để đảm bảo độ kín khít tuyệt đối khi ép mặt bích. Thiết kế này cho phép khớp nối có hành trình nén (compression), kéo giãn (elongation) và độ lệch tâm (transverse) ở mức cho phép, giúp hệ thống vận hành êm ái.
Lưu ý: Bản vẽ kỹ thuật chi tiết cho từng size từ DN50 đến DN300 sẽ được đội ngũ kỹ thuật của TBCNSG cung cấp trực tiếp theo yêu cầu của quý khách hàng để đảm bảo tính chính xác khi thiết kế hệ thống.
Ứng dụng thực tế và kinh nghiệm lắp đặt
Trong quá trình triển khai dự án, đội ngũ kỹ thuật của TBCNSG đã trực tiếp cung cấp và giám sát lắp đặt model Q-Flex QF10 cho hệ thống chiller trung tâm tại nhà máy Samsung Thái Nguyên. Tại đây, khớp nối QF10 được lắp đặt ngay đầu đẩy của máy bơm nước giải nhiệt nhằm triệt tiêu rung động truyền từ động cơ vào trục chính của tòa nhà.
Kết quả thực tế cho thấy, độ ồn giảm đáng kể và các mối nối bích trên đường ống không còn hiện tượng rò rỉ do rung lắc cơ học. Điều này khẳng định chất lượng của Q-Flex trong các môi trường công nghiệp khắc nghiệt.
Hướng dẫn lắp đặt khớp nối chống rung Q-Flex QF10
- Kiểm tra khoảng cách: Đảm bảo khoảng cách giữa hai mặt bích chờ trên đường ống khớp với chiều dài tự nhiên của khớp nối QF10.
- Căn chỉnh đồng tâm: Không được lắp đặt khớp nối khi hai đầu ống bị lệch tâm quá mức cho phép của nhà sản xuất.
- Siết bu lông: Siết đối xứng các bu lông mặt bích để lực ép đều lên bề mặt cao su, tránh làm biến dạng gờ cao su.
- Không sơn phủ: Tuyệt đối không sơn lên phần thân cao su vì hóa chất trong sơn có thể làm lão hóa vật liệu cao su nhanh chóng.
- Sử dụng thanh định vị (Control Rods): Đối với các hệ thống có áp suất cao hoặc đường ống không được cố định chắc chắn, nên lắp thêm bộ thanh định vị để kiểm soát hành trình co giãn.
Phụ kiện tương thích và linh kiện thay thế
Để hệ thống hoạt động hoàn hảo nhất, khớp nối Q-Flex QF10 thường được sử dụng kèm với các loại phụ kiện sau:
- Mặt bích thép tiêu chuẩn: Giúp kết nối khớp nối với đường ống chính.
- Gioăng đệm (Gasket): Mặc dù gờ cao su của QF10 đã đóng vai trò làm kín, nhưng trong một số trường hợp đặc biệt vẫn có thể dùng thêm gioăng phụ.
- Bộ thanh chống rung (Control Unit): Giúp giới hạn độ giãn dài của khớp nối khi áp suất tăng đột ngột.
Tải về datasheet khớp nối chống rung Q-Flex QF10
Quý khách hàng và các đơn vị tư vấn thiết kế cần tài liệu kỹ thuật đầy đủ bao gồm: biểu đồ chịu áp, giới hạn co giãn và chứng chỉ chất lượng vui lòng liên hệ bộ phận kỹ thuật của chúng tôi. Chúng tôi cung cấp Datasheet Q-Flex QF10 bản gốc từ nhà sản xuất để phục vụ công tác làm hồ sơ dự án.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị vật tư ngành nước và phòng cháy chữa cháy. Chúng tôi tự hào là đối tác tin cậy của thương hiệu Q-Flex tại thị trường Việt Nam.
Khi mua hàng tại TBCNSG, quý khách được cam kết:
- Sản phẩm chính hãng 100%, đầy đủ chứng từ CO/CQ.
- Đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp tối ưu, đúng kỹ thuật.
- Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
- Hỗ trợ giao hàng nhanh chóng trên toàn quốc.
Để nhận báo giá cạnh tranh nhất cho model khớp nối chống rung Q-Flex QF10, quý khách vui lòng liên hệ trực tiếp với phòng kinh doanh của TBCNSG qua Hotline hoặc Email. Chúng tôi luôn sẵn sàng hỗ trợ 24/7.
