Giới thiệu & Nguyên lý hoạt động

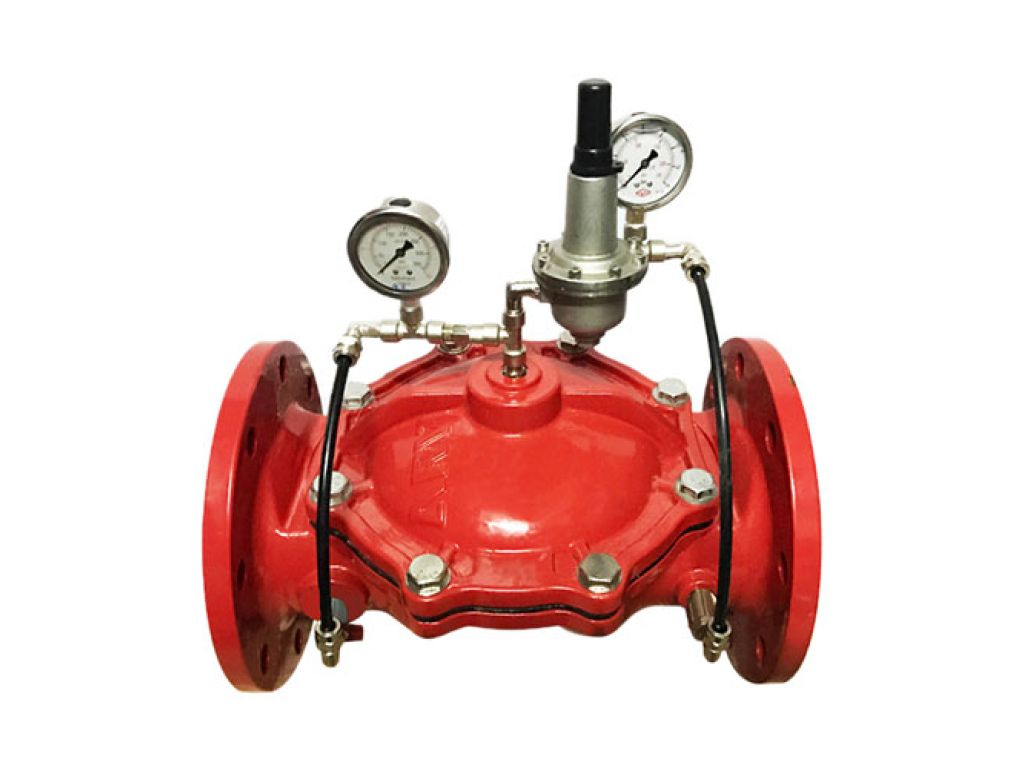

Van giảm áp ARV APR 700 là loại van điều khiển tự động, sử dụng áp suất đầu ra (downstream pressure) để điều chỉnh lưu lượng nước đi qua van, nhằm duy trì áp suất đầu ra ổn định theo cài đặt, bất kể sự thay đổi của áp suất đầu vào (upstream pressure) hoặc sự biến động của lưu lượng tiêu thụ. Nguyên lý hoạt động dựa trên sự cân bằng lực giữa áp suất lò xo điều chỉnh và áp suất đầu ra tác động lên màng van thông qua một van thí điểm (pilot valve). Khi áp suất đầu ra tăng cao hơn mức cài đặt, màng van chính sẽ di chuyển, làm giảm tiết diện dòng chảy. Ngược lại, khi áp suất đầu ra giảm, màng van chính mở rộng tiết diện, cho phép lưu lượng tăng lên.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van giảm áp ARV APR 700 |
| Thương hiệu | ARV |
| Danh mục | Van giảm áp (Pressure regulator valve) |
| Kích thước danh nghĩa (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200 |
| Áp suất danh nghĩa (PN) | PN16 |
| Nhiệt độ vận hành tối đa | 80 °C |
| Tiêu chuẩn thiết kế | BS 5163-2, EN1074-5 |
| Tiêu chuẩn kết nối mặt bích | BS EN 1092-2, ISO7005-2 |
| Tiêu chuẩn đánh dấu | EN19 |
| Tiêu chuẩn thử nghiệm | EN12266-1 |
| Vật liệu thân van | Gang cầu (Ductile Iron) / Gang xám (Cast Iron) |
| Vật liệu màng van | Cao su EPDM gia cố bằng sợi tổng hợp |
| Vật liệu đệm | Cao su EPDM |
| Vật liệu lò xo | Thép không gỉ (Stainless Steel) |
| Lớp phủ bảo vệ (trong & ngoài) | Sơn Epoxy tĩnh điện, độ dày 300µm |
| Chế độ hoạt động | Tự động điều chỉnh áp suất đầu ra |
| Khả năng điều khiển | Có thể điều chỉnh dải áp suất đầu ra |
| Lắp đặt | Có thể lắp đặt theo phương ngang hoặc phương đứng |
| Nguồn năng lượng | Không yêu cầu năng lượng bên ngoài |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Thiết kế đơn giản, dễ bảo trì: Cấu trúc ít bộ phận chuyển động, giảm thiểu khả năng hỏng hóc và đơn giản hóa quy trình bảo dưỡng.
- Hiệu suất điều biến cao: Khả năng duy trì áp suất đầu ra ổn định ngay cả khi lưu lượng thay đổi lớn hoặc gần bằng 0, đảm bảo hoạt động tin cậy cho các thiết bị nhạy cảm.
- Độ kín tuyệt đối: Màng van gia cố và thiết kế đệm kín giúp ngăn chặn rò rỉ, giảm thiểu tổn thất áp suất.
- Tuổi thọ cao: Lớp phủ Epoxy dày 300µm cung cấp khả năng chống ăn mòn hiệu quả, kéo dài tuổi thọ sản phẩm trong môi trường khắc nghiệt.
- Linh hoạt ứng dụng: Có thể hoạt động ở nhiều vị trí lắp đặt và tương thích với nhiều loại van thí điểm khác nhau, cho phép tùy chỉnh dải điều khiển.
- Vận hành độc lập: Không tiêu thụ năng lượng bên ngoài, phù hợp cho các hệ thống độc lập hoặc vùng sâu vùng xa.
- Giảm thiểu ảnh hưởng biến động lưu lượng: Giúp ổn định hệ thống mạng lưới, bảo vệ thiết bị hạ nguồn.
- Chức năng đóng/mở bằng tay: Cho phép kiểm soát thủ công khi cần thiết.
Nhược điểm kỹ thuật:
- Yêu cầu độ sạch của chất lỏng: Các hạt rắn hoặc cặn bẩn có thể làm kẹt van thí điểm hoặc gây hư hại màng van, đòi hỏi hệ thống lọc hoặc vệ sinh định kỳ.
- Khả năng bị ảnh hưởng bởi sự thay đổi áp suất đầu vào quá lớn: Mặc dù có khả năng điều chỉnh, sự biến động áp suất đầu vào quá đột ngột và lớn có thể tạm thời ảnh hưởng đến hiệu suất điều chỉnh của van.
- Giới hạn nhiệt độ vận hành: Nhiệt độ tối đa 80°C hạn chế ứng dụng trong các hệ thống có nhiệt độ cao hơn.
Vấn đề kỹ thuật thường gặp và cách giải quyết:
- Van bị kẹt hoặc hoạt động không ổn định: Nguyên nhân có thể do cặn bẩn tích tụ trong van thí điểm hoặc trên màng van. Giải pháp: Vệ sinh định kỳ van thí điểm và màng van, lắp đặt bộ lọc upstream.
- Áp suất đầu ra không đạt hoặc dao động: Có thể do lò xo bị yếu, màng van bị rách hoặc rò rỉ. Giải pháp: Kiểm tra và thay thế lò xo, kiểm tra tình trạng màng van và thay thế nếu cần.
- Rò rỉ tại mặt bích: Do gioăng làm kín bị lão hóa hoặc lắp đặt sai. Giải pháp: Kiểm tra và thay thế gioăng, siết chặt bu lông theo đúng quy trình.
Ứng dụng thực tế
Van giảm áp ARV APR 700 được ứng dụng rộng rãi trong các hệ thống yêu cầu duy trì áp suất nước ổn định, bao gồm:
- Hệ thống cấp nước đô thị: Duy trì áp suất ổn định cho mạng lưới phân phối nước sạch.
- Hệ thống thủy lợi nông nghiệp: Đảm bảo áp suất tưới tiêu đồng đều cho toàn bộ khu vực.
- Hệ thống cấp nước chữa cháy: Duy trì áp lực nước sẵn sàng tại các điểm lấy nước.
- Các ứng dụng công nghiệp đa dạng: Hệ thống làm mát, hệ thống xử lý nước, các dây chuyền sản xuất yêu cầu áp suất nước ổn định.
- Ngành dầu khí: Trong các ứng dụng liên quan đến xử lý nước, hệ thống phụ trợ.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra van: Trước khi lắp đặt, kiểm tra kỹ van xem có hư hỏng trong quá trình vận chuyển không.
- Xác định chiều dòng chảy: Van có mũi tên chỉ hướng dòng chảy trên thân van. Lắp đặt van theo đúng chiều này.
- Lắp đặt mặt bích: Sử dụng gioăng làm kín phù hợp và siết chặt các bu lông theo thứ tự chéo để đảm bảo độ kín.
- Vị trí lắp đặt: Có thể lắp đặt van theo phương ngang hoặc phương đứng. Tránh lắp đặt ở những vị trí khó tiếp cận để bảo trì.
- Lắp đặt van thí điểm (Pilot Valve): Đảm bảo van thí điểm được lắp đặt chắc chắn và kết nối ống dẫn áp suất đầu ra đúng vị trí.
Vận hành:
- Mở van từ từ: Mở van đầu vào (upstream valve) từ từ để nước chảy vào hệ thống.
- Điều chỉnh áp suất đầu ra: Sử dụng dụng cụ điều chỉnh trên van thí điểm để cài đặt áp suất đầu ra mong muốn. Xoay vít điều chỉnh theo chiều kim đồng hồ để tăng áp suất, ngược chiều kim đồng hồ để giảm áp suất.
- Kiểm tra áp suất: Sử dụng đồng hồ đo áp suất để kiểm tra áp suất đầu ra sau khi điều chỉnh và đảm bảo nó ổn định.
- Chức năng đóng/mở bằng tay: Sử dụng cần gạt để chuyển sang chế độ đóng/mở thủ công khi cần.
Bảo trì & xử lý sự cố
Bảo dưỡng định kỳ cho hiệu suất tối ưu
Để đảm bảo van giảm áp ARV APR 700 hoạt động ổn định và bền bỉ, việc bảo dưỡng định kỳ là cần thiết. Tần suất bảo dưỡng phụ thuộc vào chất lượng nước và điều kiện vận hành, khuyến nghị thực hiện kiểm tra và vệ sinh mỗi 6-12 tháng một lần.
- Kiểm tra ngoại quan: Quan sát bên ngoài van, kiểm tra các dấu hiệu ăn mòn, rò rỉ tại các mối nối và thân van.
- Vệ sinh van thí điểm: Tháo rời van thí điểm, làm sạch các bộ phận bên trong, đặc biệt là các lỗ nhỏ của van kim và màng điều khiển. Loại bỏ cặn bẩn, bùn hoặc các vật thể lạ.
- Kiểm tra màng van: Tháo rời nắp màng van, kiểm tra tình trạng của màng, đảm bảo không bị rách, nứt hoặc biến dạng. Vệ sinh sạch sẽ bề mặt màng.
- Kiểm tra lò xo: Đảm bảo lò xo không bị ăn mòn hoặc gãy.
- Kiểm tra gioăng làm kín: Kiểm tra tình trạng của các gioăng tại mặt bích và nắp màng, thay thế nếu có dấu hiệu lão hóa hoặc hư hỏng.
- Kiểm tra chức năng: Sau khi lắp ráp lại, vận hành thử và kiểm tra lại khả năng điều chỉnh áp suất đầu ra.
Khắc phục sự cố thường gặp
- Áp suất đầu ra quá cao hoặc không ổn định:
- Nguyên nhân: Van thí điểm bị kẹt, màng van bị rách, lò xo bị yếu hoặc cài đặt sai.
- Giải pháp: Vệ sinh van thí điểm, kiểm tra và thay thế màng van, kiểm tra và thay thế lò xo, kiểm tra lại cài đặt áp suất.
- Áp suất đầu ra quá thấp hoặc không đạt yêu cầu:
- Nguyên nhân: Van thí điểm bị tắc nghẽn, màng van bị hư hỏng, hoặc áp suất đầu vào không đủ.
- Giải pháp: Vệ sinh van thí điểm, kiểm tra và thay thế màng van, kiểm tra áp suất đầu vào.
- Van bị rò rỉ nước:
- Nguyên nhân: Gioăng làm kín bị hỏng, mặt bích bị cong vênh, hoặc màng van bị rách.
- Giải pháp: Thay thế gioăng, kiểm tra và nắn thẳng mặt bích, kiểm tra và thay thế màng van.
- Tiếng ồn bất thường phát ra từ van:
- Nguyên nhân: Dòng chảy quá turbulance do chênh lệch áp suất lớn hoặc có vật lạ trong van.
- Giải pháp: Giảm chênh lệch áp suất bằng cách sử dụng van có kích thước phù hợp hơn hoặc lắp thêm van điều chỉnh lưu lượng. Kiểm tra và loại bỏ vật lạ.
Phân tích so sánh kỹ thuật: Van giảm áp ARV APR 700 và Van giảm áp kiểu màng (Diaphragm Type)
Van giảm áp ARV APR 700 thuộc nhóm van giảm áp kiểu màng có van thí điểm (Pilot-operated diaphragm control valve). So sánh với các loại van giảm áp màng trực tiếp (Direct-acting diaphragm valve) hoặc các loại van giảm áp khác như van cân bằng (balancing valve) hoặc van điều chỉnh lưu lượng (flow control valve) có thể thấy rõ những ưu nhược điểm kỹ thuật:
- Độ chính xác điều chỉnh áp suất: Van ARV APR 700 với van thí điểm thường cho phép điều chỉnh áp suất đầu ra chính xác hơn và ổn định hơn, đặc biệt khi có sự thay đổi lớn về lưu lượng hoặc áp suất đầu vào. Van giảm áp màng trực tiếp có thể bị ảnh hưởng nhiều hơn bởi sự thay đổi này.
- Dải điều chỉnh áp suất: Van ARV APR 700 có khả năng hoạt động hiệu quả trên một dải áp suất đầu ra rộng và có thể điều chỉnh linh hoạt.
- Khả năng xử lý chênh lệch áp suất lớn: Van APR 700 có thể xử lý chênh lệch áp suất đầu vào và đầu ra lớn hơn so với nhiều loại van màng trực tiếp mà không làm giảm hiệu suất hoặc gây hư hỏng.
- Độ nhạy với lưu lượng thấp: ARV APR 700 duy trì hiệu suất điều biến tốt ngay cả ở lưu lượng gần bằng 0, điều mà các van màng trực tiếp có thể gặp khó khăn.
- Độ phức tạp và bảo trì: Van APR 700 có cấu trúc phức tạp hơn do có thêm van thí điểm, đòi hỏi quy trình bảo trì cẩn thận hơn. Van màng trực tiếp thường đơn giản hơn.
- Chi phí: Thường thì van giảm áp có van thí điểm như ARV APR 700 có chi phí đầu tư ban đầu cao hơn so với van màng trực tiếp cùng kích thước.
- Ứng dụng: ARV APR 700 phù hợp cho các ứng dụng yêu cầu độ chính xác cao, ổn định áp suất trong điều kiện vận hành biến động. Van màng trực tiếp phù hợp hơn cho các ứng dụng đơn giản, ít yêu cầu về độ chính xác tuyệt đối.
Việc lựa chọn giữa ARV APR 700 và các loại van khác cần dựa trên yêu cầu kỹ thuật cụ thể của hệ thống, đặc tính chất lỏng, dải áp suất hoạt động, và ngân sách đầu tư.
