Van giảm áp nước Venn RD-31N, 31FN, 33FN

Thông tin sản phẩm

Van giảm áp nước Venn RD-31N, 31FN, 33FN là dòng van giảm áp nước trực tiếp, được sản xuất bởi thương hiệu Venn của Đài Loan. Van được làm bằng đồng thau đúc, có khả năng chịu áp lực cao, độ bền cao. Van được sử dụng để giảm áp suất nước từ nguồn cấp vào mức áp suất phù hợp với yêu cầu của hệ thống.

Thông số kỹ thuật

  • Áp suất đường cấp tối đa: 1.0 MPa
  • Áp suất đường giảm tối đa:
    • RD-31N: 0.35 MPa
    • RD-31FN: 0.7 MPa
    • RD-33FN: 0.5 MPa
  • Tỷ lệ giảm áp tối đa: 10:1

Cấu tạo

Van giảm áp nước Venn RD-31N, 31FN, 33FN có cấu tạo gồm các bộ phận chính sau:

  • Thân van: Được làm bằng đồng thau đúc, có khả năng chịu áp lực cao.
  • Gioăng đệm: Làm bằng cao su EPDM, có khả năng chịu nhiệt, chịu hóa chất.
  • Lò xo: Có tác dụng điều chỉnh áp suất đường giảm.
  • Chốt điều chỉnh: Được gắn trên lò xo, có tác dụng điều chỉnh áp suất đường giảm.
  • Chốt xả: Được gắn trên thân van, có tác dụng xả áp suất trong van khi áp suất đường cấp vượt quá áp suất đường giảm.

Nguyên lý hoạt động

Khi áp suất đường cấp lớn hơn áp suất đường giảm, lò xo sẽ bị nén lại, khiến cho đĩa van nâng lên, cho phép nước chảy qua van. Khi áp suất đường giảm đạt đến giá trị cài đặt, lò xo sẽ có lực đẩy đủ mạnh để nâng đĩa van lên, ngăn chặn dòng nước chảy qua van.

Ưu điểm

  • Chất lượng cao, độ bền cao.
  • Giá thành hợp lý.
  • Dễ dàng lắp đặt và bảo trì.

Ứng dụng

Van giảm áp nước Venn RD-31N, 31FN, 33FN được ứng dụng trong các hệ thống cấp nước dân dụng, công nghiệp, nông nghiệp,... để giảm áp suất nước từ nguồn cấp vào mức áp suất phù hợp với yêu cầu của hệ thống.

Lưu ý

  • Khi lắp đặt van giảm áp nước, cần chú ý lắp đặt đúng chiều.
  • Cần kiểm tra áp suất đường cấp và đường giảm trước khi lắp đặt van.
  • Cần bảo dưỡng van định kỳ để đảm bảo van hoạt động tốt.

Thông số kỹ thuật

Model RD-31N RD-31FN RD-33FN
Size 15 - 50 25 - 50 65 - 150
Applicable fluid Water, hot water, air and inert gases
Applicable
temperature
5 - 90 Deg.C
( In using core at connection, applicable temperature
will be 5 - 40 Deg.C)
Applicable
primary pressure
Max. 1.0MPa
Adjustable
secondary pressure

 Spring range :  L : 0.05 - 0.35MPa

H : 0.3 - 0.7MPa

over size 125 mm : 0.3 - 0.5MPa

Maximum
reducing rate
10 : 1
Minimum pressure
differential across
the disc
0.05MPa
Materials Body : Cast bronze
Diaphragm and Disc : NBR
End connection Screwed JIS Rc Flanged JIS 10KFF
Download Catalog

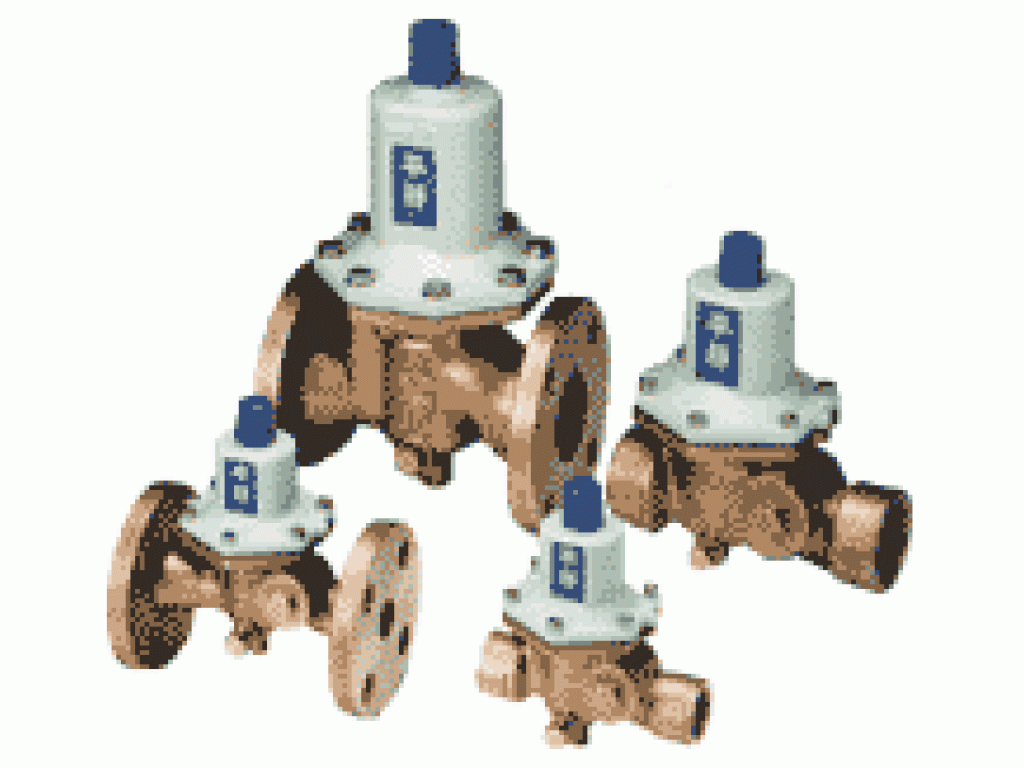

Hình ảnh sản phẩm
