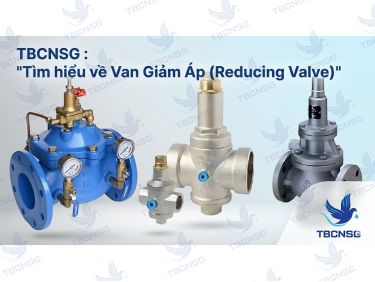

Van giảm áp là một thiết bị cơ khí quan trọng trong các hệ thống đường ống, có chức năng tự động điều chỉnh và duy trì áp suất đầu ra ở một giá trị xác định, thấp hơn áp suất đầu vào. Trong kỹ thuật quốc tế, thiết bị này được gọi là Pressure Reducing Valve (PRV). Tại thị trường Việt Nam, tùy theo vùng miền hoặc thói quen kỹ thuật, sản phẩm còn được gọi là van điều áp hoặc van ổn áp. Trong tiếng Trung, thiết bị được viết là 减压阀 (Jiǎnyāfá) và trong tiếng Nhật là 減圧弁 (Gen'atsuben).
Vai trò của thiết bị này là cực kỳ thiết yếu nhằm bảo vệ các thiết bị hạ nguồn (như máy móc, đường ống nhánh, vòi phun) khỏi tình trạng quá áp, giúp hệ thống vận hành ổn định và tiết kiệm năng lượng. Phạm vi ứng dụng của sản phẩm trải dài từ hệ thống cấp nước tòa nhà, mạng lưới phòng cháy chữa cháy (PCCC) đến các dây chuyền sản xuất thực phẩm, hóa chất và hơi nóng (steam).
Cấu tạo chi tiết của van giảm áp
Một bộ van giảm áp tiêu chuẩn thường được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều đóng vai trò quyết định đến độ chính xác và độ bền của thiết bị:
- Thân van (Body): Thường được đúc từ gang cầu, đồng hoặc inox. Đây là bộ phận chịu lực chính và chứa các khoang dẫn dòng chảy. Vật liệu gang thường dùng cho hệ thống nước, trong khi đồng và inox ưu tiên cho môi trường ăn mòn hoặc thực phẩm.
- Màng van (Diaphragm): Là bộ phận ngăn cách giữa khoang áp suất và lò xo điều chỉnh. Màng thường làm từ cao su EPDM hoặc NBR có gia cố vải để chịu được sự co bóp liên tục.
- Lò xo (Spring): Thành phần tạo ra lực đối kháng để thiết lập áp suất đầu ra. Độ cứng của lò xo quyết định dải áp suất điều chỉnh của van.
- Đĩa van và Ghế van (Disc & Seat): Bộ phận trực tiếp đóng/mở để điều tiết lưu lượng. Độ kín khít tại vị trí này quyết định khả năng chống rò rỉ khi van ở trạng thái đóng hoàn toàn.
- Vít điều chỉnh (Adjustment Screw): Nằm ở phía trên cùng, cho phép người vận hành nén hoặc thả lỏng lò xo để thay đổi giá trị áp suất mong muốn.

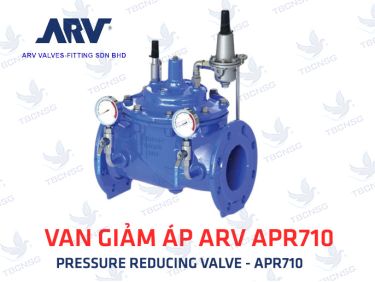

- Van Pilot (đối với dòng van giảm áp thủy lực): Một bộ phận điều hướng nhỏ giúp điều khiển áp suất buồng trên của màng van chính, thường thấy ở các dòng van kích cỡ lớn.
Nguyên lý hoạt động của thiết bị điều áp
Cơ chế vận hành của thiết bị dựa trên nguyên lý cân bằng lực giữa áp suất của dòng chảy hạ nguồn và lực nén của lò xo bên trong van. Quá trình này diễn ra tự động theo các trạng thái sau:
Khi dòng chảy đi qua van, áp suất tại đầu ra sẽ tác động ngược lại màng van. Nếu áp suất đầu ra thấp hơn mức cài đặt, lực lò xo sẽ đẩy đĩa van mở rộng hơn, cho phép nhiều chất lỏng/khí đi qua để tăng áp suất. Ngược lại, khi áp suất đầu ra đạt đến hoặc vượt mức cài đặt, áp lực này sẽ thắng lực lò xo, đẩy màng van lên và thu hẹp cửa van, làm giảm lưu lượng và hạ áp suất xuống đúng mức mong muốn.
Hiệu suất làm việc của van phụ thuộc lớn vào độ nhạy của màng van và sự ổn định của lò xo. Trong các hệ thống hơi nóng, sự giãn nở nhiệt cũng là yếu tố cần được tính toán kỹ lưỡng để tránh hiện tượng kẹt đĩa van.
Kinh nghiệm kỹ thuật: Trong quá trình tư vấn các dự án tại khu công nghiệp ở Bình Dương và Đồng Nai, chúng tôi nhận thấy nhiều đơn vị gặp lỗi "áp suất tăng dần khi không sử dụng" (Pressure Creep). Nguyên nhân chủ yếu là do cặn bẩn bám vào ghế van khiến van không đóng kín hoàn toàn. Việc lắp đặt một lọc y (Y-strainer) phía trước van là yêu cầu bắt buộc để đảm bảo tuổi thọ thiết bị.
Phân loại van giảm áp phổ biến
Việc phân loại đúng giúp kỹ sư lựa chọn thiết bị phù hợp nhất với ngân sách và yêu cầu kỹ thuật của hệ thống:
| Tiêu chí | Loại trực tiếp (Direct Acting) | Loại gián tiếp (Pilot Operated) |
|---|---|---|
| Cấu tạo | Đơn giản, gọn nhẹ, lò xo tác động trực tiếp lên đĩa van. | Phức tạp, sử dụng van pilot để điều khiển màng chính. |
| Kích thước | Thường dùng cho size nhỏ (DN15 - DN50). | Dùng cho size lớn (DN50 - DN600 trở lên). |
| Độ chính xác | Trung bình, áp suất có thể dao động nhẹ. | Rất cao, giữ áp suất ổn định tuyệt vời. |
| Ứng dụng | Hệ thống nước dân dụng, máy nén khí nhỏ. | Mạng lưới cấp nước đô thị, PCCC, nhà máy lớn. |

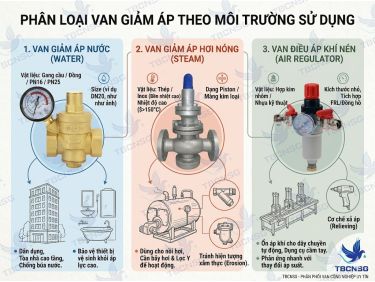

Ngoài ra, người ta còn phân loại theo môi trường làm việc như: van giảm áp nước, van giảm áp hơi nóng (Steam), van giảm áp khí nén. Về kết nối, có hai dạng chính là nối ren (cho đường ống nhỏ) và nối mặt bích (theo tiêu chuẩn JIS, ANSI, DIN hoặc BS).
Hướng dẫn lựa chọn van giảm áp đúng kỹ thuật
Để chọn được một sản phẩm van giảm áp chính hãng hoạt động ổn định, bạn cần căn cứ vào các thông số sau:
- Áp suất đầu vào và đầu ra: Cần biết áp suất tối đa của bơm và áp suất an toàn của thiết bị hạ nguồn.
- Lưu lượng (Flow rate): Đây là yếu tố cực kỳ quan trọng. Đừng bao giờ chọn van chỉ dựa vào kích thước đường ống. Một chiếc van quá lớn so với lưu lượng thực tế sẽ gây ra hiện tượng "hunting" (đóng mở liên tục), dẫn đến nhanh hỏng màng.
- Nhiệt độ làm việc: Ảnh hưởng đến vật liệu gioăng và màng van. Hệ thống hơi nóng yêu cầu màng kim loại hoặc cao su chịu nhiệt đặc biệt.
- Môi trường chất lỏng: Nước sạch, nước thải hay hóa chất sẽ quyết định vật liệu thân van là gang, đồng hay inox.
Sai lầm thường gặp: Nhiều người thường chọn kích cỡ van giảm áp bằng đúng kích cỡ đường ống hiện có. Thực tế, để van hoạt động trong vùng tuyến tính tốt nhất, đôi khi chúng ta cần chọn van nhỏ hơn đường ống một cấp (sử dụng bầu thu) để tăng vận tốc dòng chảy qua van, giúp việc điều tiết chính xác hơn.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành tại các nhà máy ở TP.HCM và các tỉnh lân cận, các lỗi sau đây thường xuyên xuất hiện:
- Van bị rung và tiếng ồn lớn: Thường do sự chênh lệch áp suất quá lớn giữa đầu vào và đầu ra hoặc do lưu lượng đi qua van quá cao. Giải pháp là lắp hai van giảm áp nối tiếp (giảm áp theo tầng) hoặc chọn van có kích cỡ phù hợp hơn.
- Áp suất đầu ra không ổn định: Có thể do lò xo bị mỏi hoặc màng van bị rách. Cần kiểm tra và thay thế linh kiện định kỳ.
- Áp suất đầu ra bằng áp suất đầu vào: Đây là dấu hiệu van bị kẹt ở trạng thái mở hoàn toàn do cặn bẩn hoặc hỏng bộ phận điều hướng (pilot). Cần tháo ra vệ sinh sạch sẽ.
- Rò rỉ nước tại nắp van: Do màng van bị thủng. Cần thay thế màng mới đúng tiêu chuẩn của nhà sản xuất.
Hướng dẫn lắp đặt và bảo dưỡng
Việc lắp đặt đúng không chỉ giúp thiết bị điều áp hoạt động chính xác mà còn kéo dài tuổi thọ cho toàn hệ thống:
- Vị trí lắp đặt: Nên lắp van trên đoạn ống nằm ngang. Phía trước van phải có Y-lọc và phía sau nên có một đoạn ống thẳng dài ít nhất 5-10 lần đường kính ống để dòng chảy ổn định.
- Chiều dòng chảy: Lắp đúng theo hướng mũi tên đúc nổi trên thân van.
- Đường bypass: Nên lắp một đường ống phụ (bypass) có van chặn để có thể bảo trì van giảm áp mà không phải dừng toàn bộ hệ thống.
- Bảo dưỡng định kỳ: Tối thiểu 6 tháng một lần, cần kiểm tra lưới lọc, vệ sinh khoang màng và kiểm tra độ đàn hồi của lò xo.
Nếu bạn đang tìm kiếm tài liệu kỹ thuật chi tiết, hãy tham khảo catalog van giảm áp từ các thương hiệu uy tín để nắm rõ biểu đồ lưu lượng và tổn thất áp suất của từng model cụ thể.
Bảng tổng hợp so sánh các dòng vật liệu
| Vật liệu | Áp suất tối đa | Nhiệt độ tối đa | Ứng dụng tiêu biểu |
|---|---|---|---|
| Đồng (Bronze/Brass) | PN16 - PN25 | 80°C - 120°C | Cấp nước dân dụng, căn hộ, chung cư. |
| Gang (Cast Iron) | PN16 - PN25 | 120°C - 200°C | Hệ thống PCCC, cấp nước công nghiệp. |
| Thép/Inox (Stainless Steel) | PN40 - PN63 | > 250°C | Hơi nóng, hóa chất, thực phẩm vi sinh. |
Hiện nay, trên thị trường có rất nhiều đơn vị cung cấp, tuy nhiên để nhận được bảng giá van giảm áp cạnh tranh cùng sự hỗ trợ kỹ thuật chuyên sâu, quý khách nên tìm đến các nhà phân phối có kinh nghiệm lâu năm.
Câu hỏi thường gặp về van giảm áp
Van giảm áp và van an toàn khác nhau như thế nào?
Van giảm áp duy trì áp suất đầu ra ổn định ở mức thấp hơn đầu vào trong suốt quá trình vận hành. Trong khi đó, van an toàn chỉ mở ra để xả áp khi áp suất hệ thống vượt quá mức cho phép nhằm ngăn chặn cháy nổ.
Tại sao phải lắp đồng hồ áp suất trước và sau van?
Đồng hồ áp suất giúp người vận hành theo dõi hiệu quả làm việc của van. Áp suất trước van cho biết áp lực nguồn, áp suất sau van cho biết giá trị đã được điều chỉnh có đúng mục tiêu hay không.
Làm thế nào để điều chỉnh áp suất của van?
Hầu hết các loại van đều điều chỉnh bằng cách vặn vít trên đỉnh van. Vặn theo chiều kim đồng hồ để tăng áp suất đầu ra (nén lò xo) và ngược chiều kim đồng hồ để giảm áp suất.
Có thể lắp van giảm áp theo chiều đứng không?
Có thể, nhưng không khuyến khích. Lắp ngang giúp các bộ phận chuyển động bên trong ít bị mài mòn không đều và dễ dàng bảo trì, vệ sinh hơn.
Tại sao van giảm áp của tôi phát ra tiếng hú?
Tiếng hú thường do hiện tượng xâm thực (cavitation) hoặc vận tốc dòng chảy quá cao. Điều này xảy ra khi tỷ lệ giảm áp quá lớn hoặc van được chọn có kích thước quá nhỏ so với lưu lượng thực tế.
Màng van giảm áp thường dùng được bao lâu?
Tuổi thọ màng van phụ thuộc vào tần suất hoạt động và chất lượng môi chất, thông thường từ 2-5 năm. Việc kiểm tra định kỳ sẽ giúp phát hiện sớm các vết nứt để thay thế kịp thời.
Mua van giảm áp ở đâu uy tín tại miền Nam?
Bạn nên chọn các đơn vị có kho bãi lớn và đội ngũ kỹ thuật tư vấn thay vì chỉ bán thương mại. Các khu vực tập trung nhiều nhà cung cấp uy tín thường ở quận Tân Bình hoặc Quận 12, TP.HCM.
Kết luận
Việc hiểu rõ về van giảm áp không chỉ giúp bảo vệ hệ thống đường ống khỏi những sự cố đáng tiếc mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp. Một lựa chọn đúng đắn về vật liệu, kích thước và chủng loại sẽ đảm bảo sự an tâm tuyệt đối cho các kỹ sư vận hành. Hy vọng những chia sẻ kỹ thuật trên đây từ Duy Khương sẽ giúp bạn có cái nhìn tổng quan và chính xác nhất khi tiếp cận dòng sản phẩm này.
