Van giảm áp Spirax Sarco BRV2S / BRV2B

    Thông tin sản phẩm

    Van giảm áp Spirax Sarco BRV2S / BRV2B là van giảm áp tác động trực tiếp được thiết kế cho các ứng dụng sử dụng hơi nước hoặc khí như khí nén. Phạm vi van giảm áp này có SG thân sắt và có sẵn với vít hoặc mặt bích kết nối.

    Thông số kỹ thuật

    • Loại van: Van giảm áp tác động trực tiếp
    • Vật liệu thân van: Sắt SG
    • Loại kết nối: Ren hoặc mặt bích
    • Kích thước van: 1/2", 3/4", 1"
    • Dải áp suất đầu vào: 1,5 - 10 bar g
    • Dải áp suất đầu ra: 0,1 - 1,7 bar g
    • Lò xo điều chỉnh: 3 màu (xám, xanh lá cây, đỏ)

    Cấu tạo

    Van giảm áp Spirax Sarco BRV2S / BRV2B có cấu tạo cơ bản như sau:

    • Thân van: Là bộ phận chính của van, được làm bằng sắt SG.
    • Lò xo điều chỉnh: Lò xo này được gắn trên tay quay điều chỉnh, có nhiệm vụ điều chỉnh áp suất đầu ra của van.
    • Gioăng: Gioăng được sử dụng để làm kín các mối nối giữa các bộ phận của van.
    • Bộ phận điều khiển: Bộ phận này bao gồm bi, lò xo, đĩa và đệm.

    Nguyên lý hoạt động

    Khi áp suất đầu vào lớn hơn áp suất đầu ra, lò xo điều chỉnh sẽ bị ép lại và đĩa sẽ nâng lên, cho phép lưu chất chảy qua van. Lưu lượng lưu chất chảy qua van sẽ làm giảm áp suất đầu ra. Khi áp suất đầu ra đạt đến giá trị được cài đặt trên tay quay điều chỉnh, lò xo sẽ đẩy đĩa xuống và đóng van.

    Ưu điểm

    • Cấu tạo đơn giản, dễ lắp đặt và bảo trì.
    • Độ bền cao, hoạt động ổn định.
    • Giá thành hợp lý.

    Ứng dụng

    Van giảm áp Spirax Sarco BRV2S / BRV2B được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

    • Điều chỉnh áp suất khí nén trong hệ thống khí nén.
    • Điều chỉnh áp suất hơi nước trong hệ thống hơi nước.
    • Điều chỉnh áp suất nước trong hệ thống cấp nước.

    Bảo dưỡng

    Để đảm bảo van hoạt động tốt, cần bảo dưỡng van định kỳ, bao gồm:

    • Kiểm tra van thường xuyên để phát hiện các hư hỏng.
    • Xả cặn bẩn trong van định kỳ.
    • Thay thế các bộ phận bị mòn hoặc hư hỏng.

    Các loại có sẵn

    • BRV2S Ống thổi bằng thép không gỉ
    • BRV2B Ống thổi đồng phốt pho
    • BRV2SP Ống thổi bằng thép không gỉ Có áp suất bên ngoài
    • BRV2BP Kết nối cảm biến ống thổi bằng đồng phốt pho

    Van giảm áp BRV2 được cung cấp với một trong ba lò xo mã màu được xác định bởi đĩa (18) nằm trên tay quay điều chỉnh; Chú ý: Trường hợp lò xo điều khiển phạm vi chồng chéo luôn sử dụng phạm vi thấp hơn để kiểm soát tốt hơn:

    • Màu xám Để kiểm soát áp suất xuôi dòng: 0,14 đến 1,7 bar g
    • Màu xanh lục Để kiểm soát áp suất xuôi dòng: 1,40 đến 4,0 bar g
    • Màu cam Để kiểm soát áp suất xuôi dòng: 3,50 đến 8,6 bar g

    Tiêu chuẩn

    Sản phẩm này đáp ứng đầy đủ các yêu cầu của Châu Âu Thiết Bị Áp Lực Chỉ Thị 97/23/EC.

    Chứng nhận

    Sản phẩm này có sẵn với Báo cáo thử nghiệm điển hình của nhà sản xuất.
    Lưu ý: Tất cả các yêu cầu chứng nhận/kiểm tra phải được nêu rõ tại thời điểm đặt hàng.

    Kích thước và kết nối đường ống

    • BSP bắt vít ½", ¾" và 1" (BS 21 Rp) hoặc NPT.
    • Mặt bích DN15, DN20 và DN25 EN 1092 PN25.

    Hình ảnh

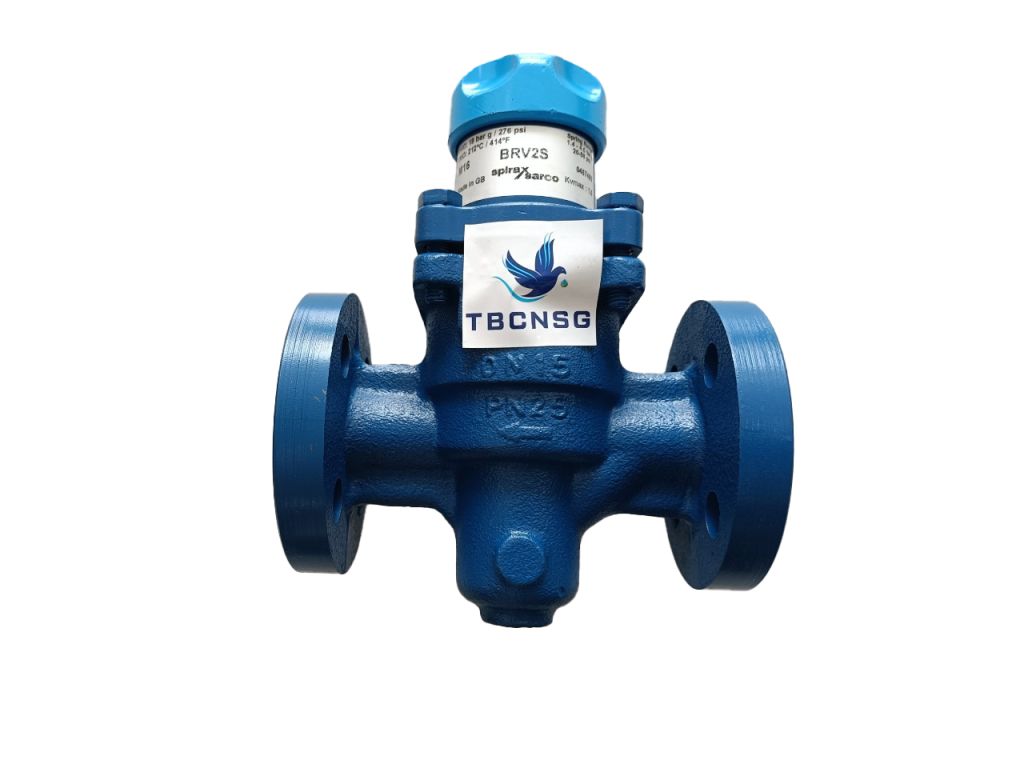

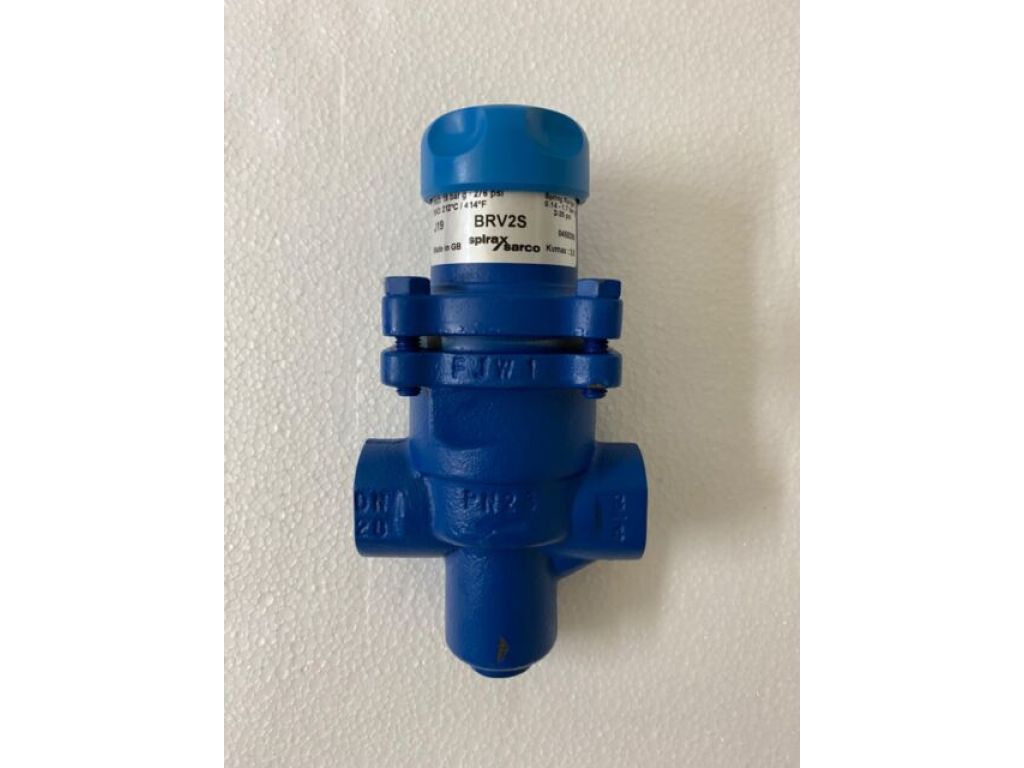

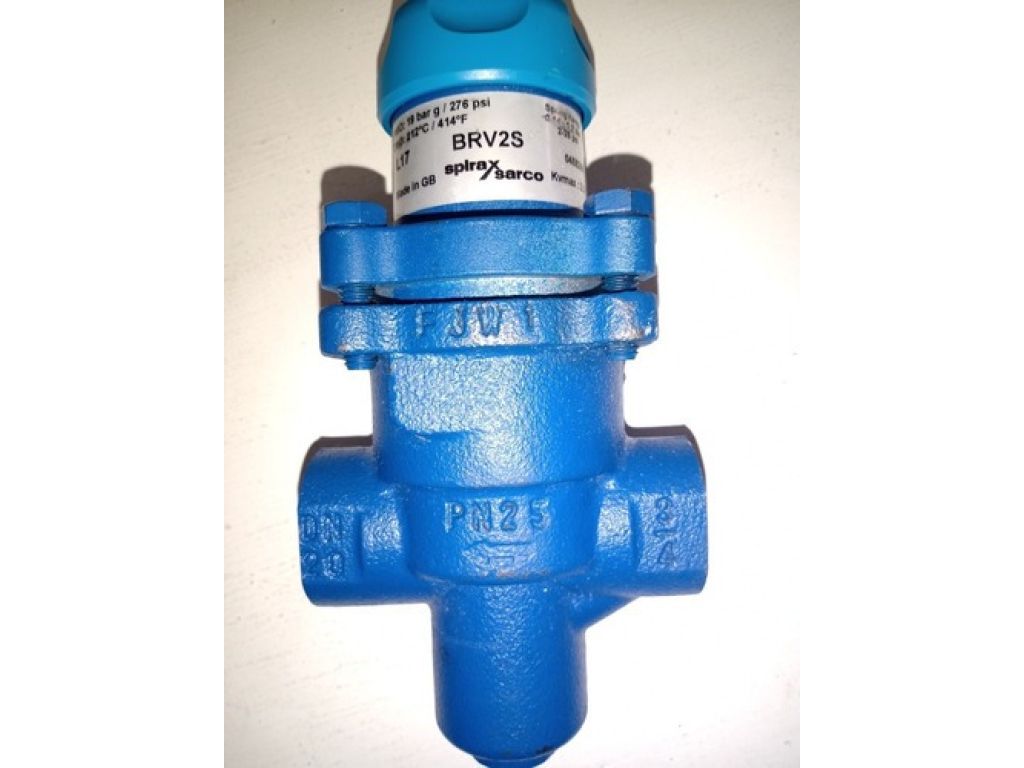

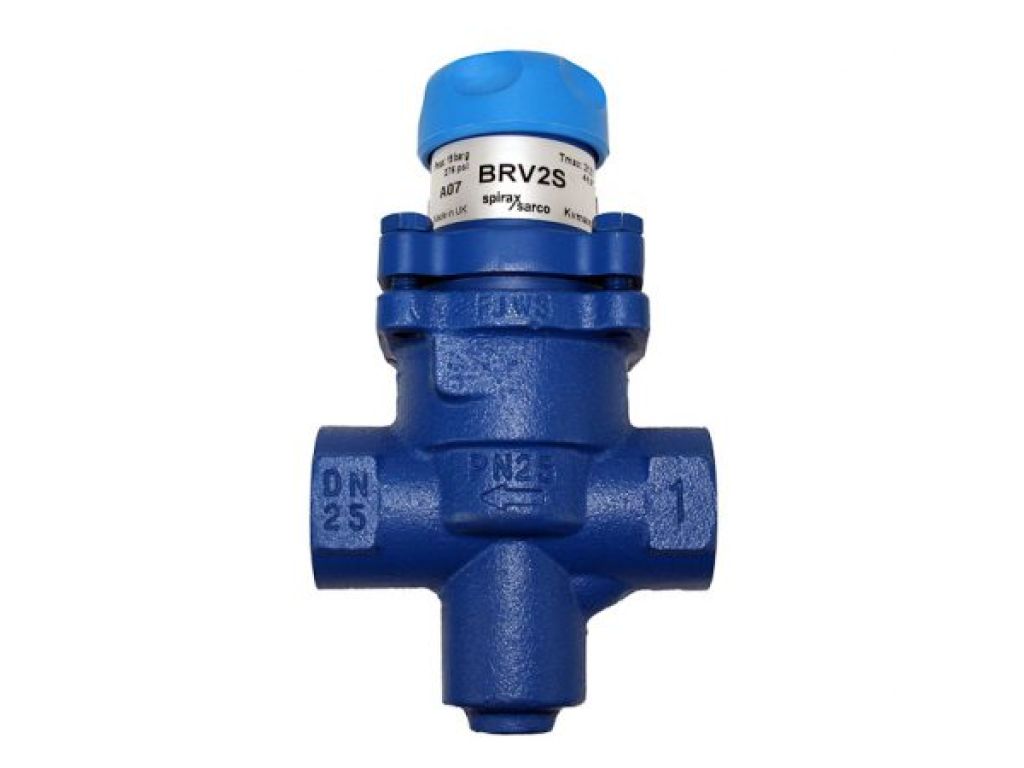

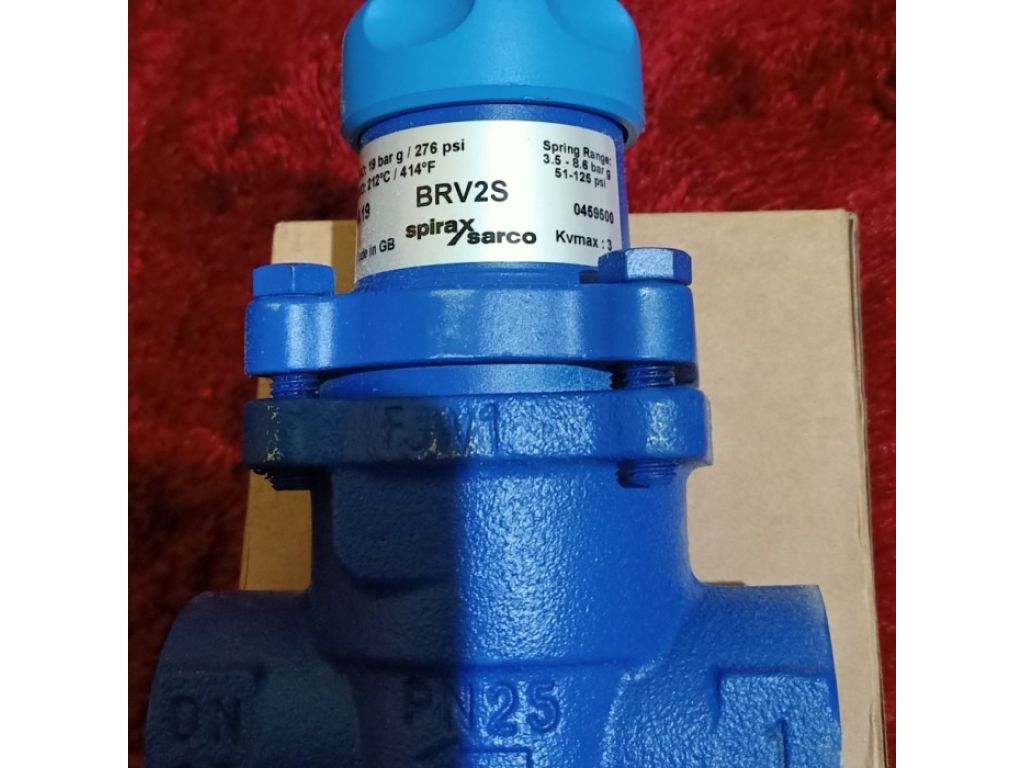

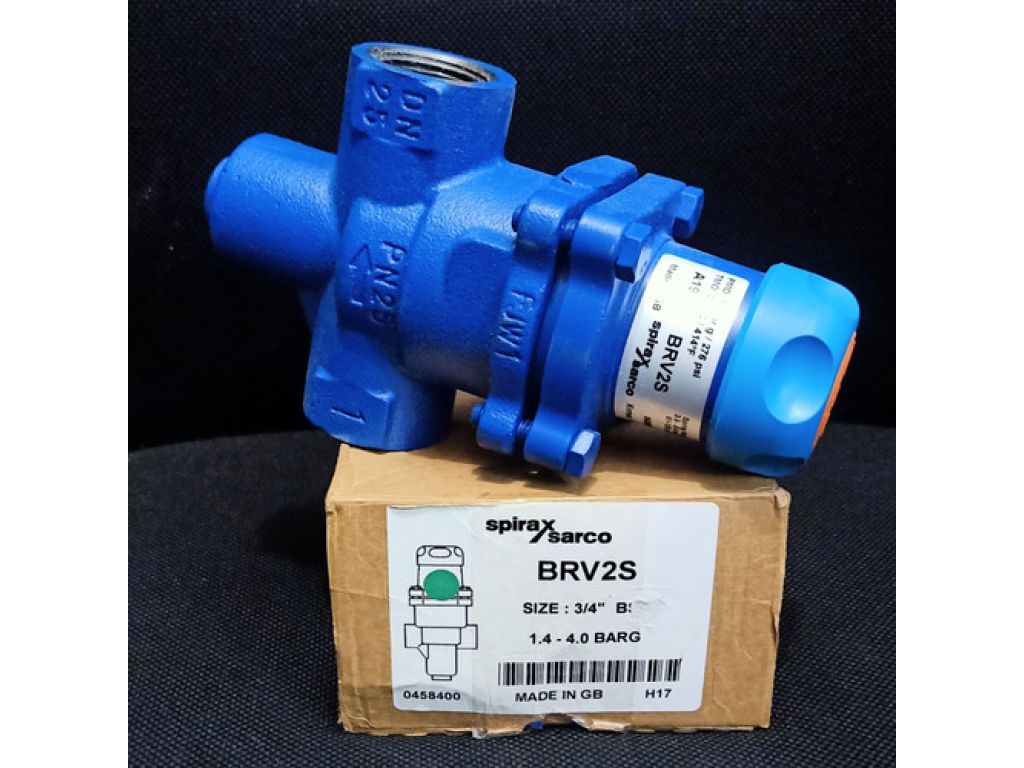

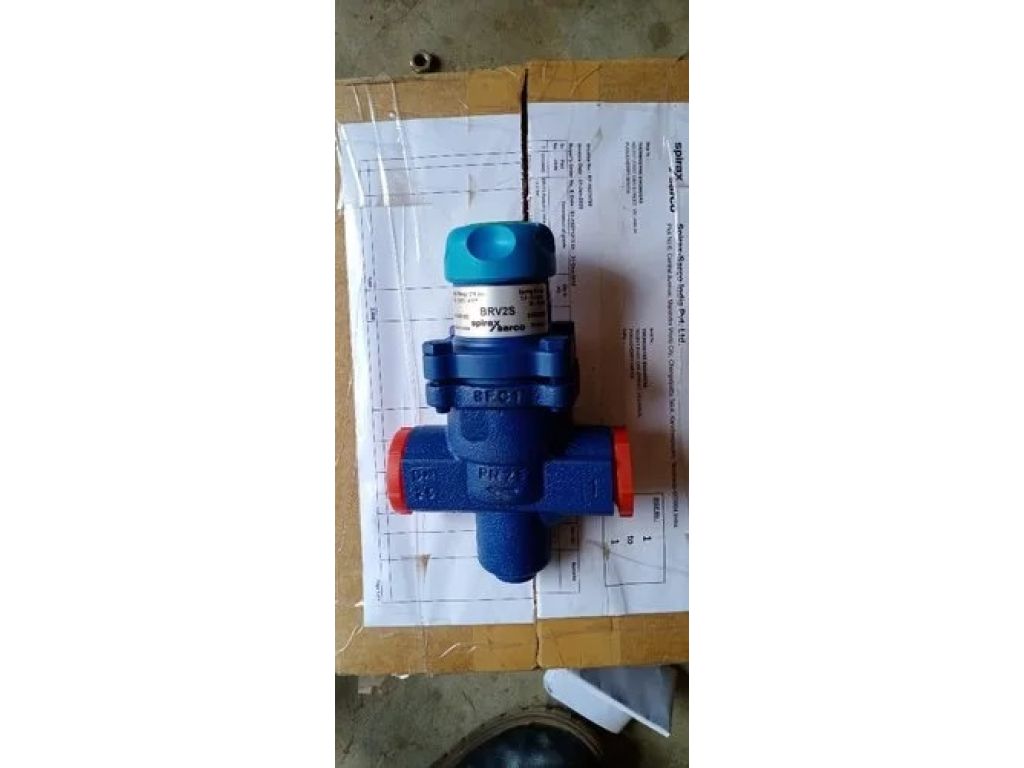

    Hình ảnh sản phẩm
