Giới thiệu & Nguyên lý hoạt động

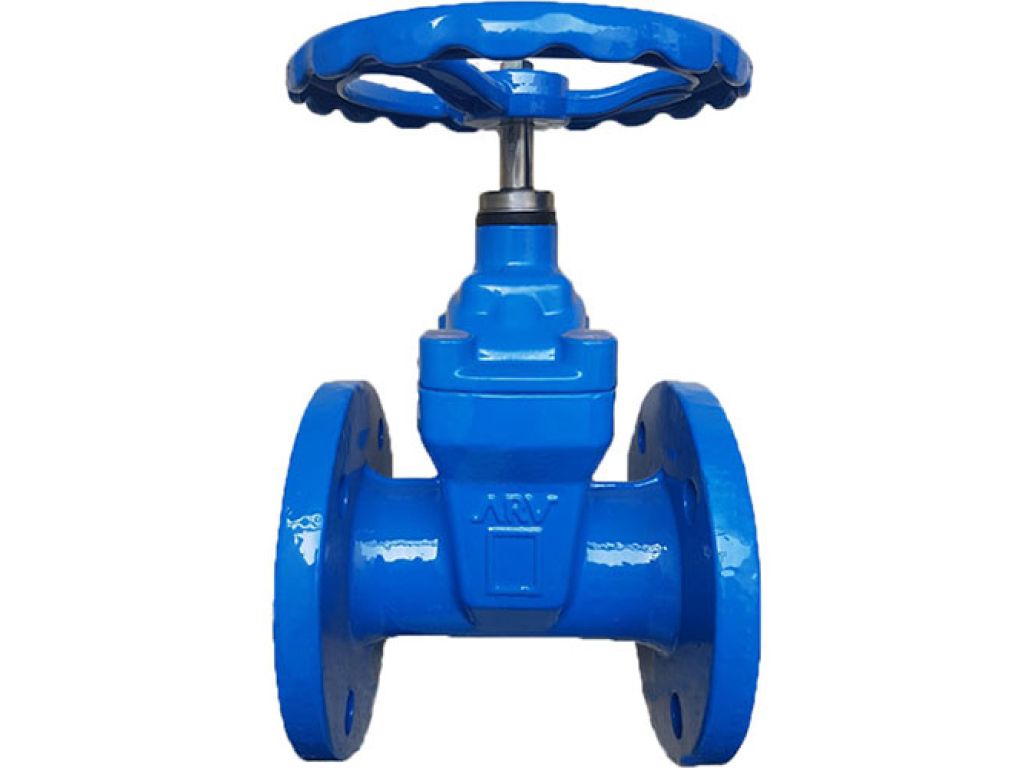

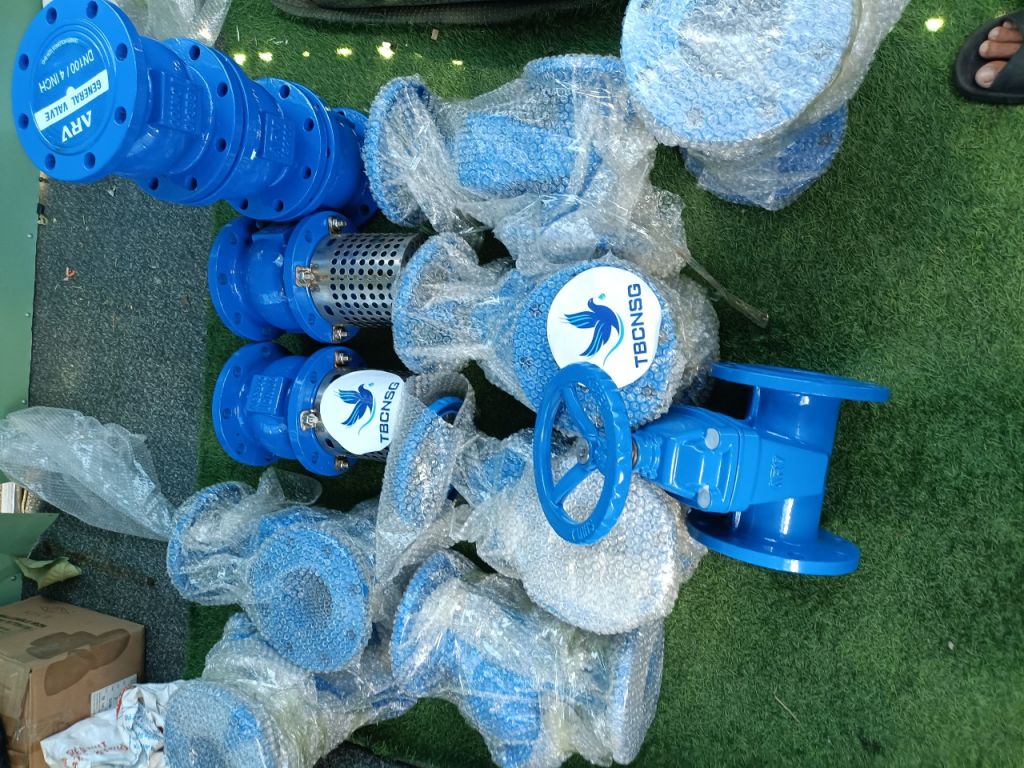

Van cổng ty chìm, đĩa bọc cao su ARV ANRS 100 là loại van vận hành bằng cách nâng hoặc hạ đĩa van thông qua chuyển động quay của trục. Khi trục van được nâng lên, đĩa van sẽ rời khỏi mặt bích làm kín, cho phép lưu chất chảy qua. Khi trục van hạ xuống, đĩa van sẽ ép chặt vào gioăng làm kín, đảm bảo độ kín hoàn toàn. Thiết kế ty chìm (non-rising stem) giúp van có chiều cao thấp, phù hợp với không gian lắp đặt hạn chế, đặc biệt khi lắp đặt dưới lòng đất. Đĩa van được bọc lớp cao su EPDM chịu mài mòn và hóa chất, kết hợp với thân van gang dẻo và gioăng EPDM tạo nên khả năng làm kín tuyệt đối (100% bubble-tight shutoff).
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van cổng ty chìm, đĩa bọc cao su |
| Thương hiệu | ARV (Malaysia) |
| Model | ANRS 100 |
| Kích thước danh nghĩa (DN) | DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600 |
| Áp suất danh nghĩa (PN) | PN 16 |
| Nhiệt độ hoạt động tối đa | 80°C |
| Thiết kế | EN 1171 / EN 1074-2 |
| Kết nối mặt bích | EN 1092-2 / BS 5163 |
| Khoảng cách mặt đối mặt (Face-to-face) | BS 5163 / EN 558-1 (Series 14) |
| Đánh dấu | EN 19 |
| Kiểm tra độ kín | EN 12266-1 (Class A) |
| Vật liệu thân và nắp van | Gang dẻo (Ductile Iron) theo tiêu chuẩn ASTM A536 / EN 1563 |
| Vật liệu trục van | Thép không gỉ (Stainless Steel) |
| Vật liệu gioăng làm kín | EPDM (Ethylene Propylene Diene Monomer) |
| Lớp phủ chống ăn mòn | Sơn tĩnh điện Epoxy, độ dày tối thiểu 300 micron |
| Phụ tùng (Ổ trục, đai ốc) | Đồng (Brass) |
| Môi trường làm việc | Nước sạch, nước thải, nước biển |
| Hướng vận hành | Hai chiều (Bi-directional) |
| Loại vận hành | Tay quay, trục mở rộng, bộ truyền động (actuator), hộp số (gearbox) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Độ kín tuyệt đối 100%: Thiết kế đĩa van bọc cao su EPDM kết hợp với gioăng EPDM trên thân van đảm bảo không rò rỉ lưu chất ngay cả ở áp suất PN16. Đây là ưu điểm vượt trội so với các loại van cổng ty nổi thông thường.
- Lưu lượng tối đa: Lỗ van đường kính đầy đủ (Full bore) và thiết kế ty chìm giảm thiểu trở lực, không gây cản trở dòng chảy, tối ưu hóa hiệu suất hệ thống.
- Mô-men xoắn vận hành thấp: Bề mặt đĩa van trơn tru và ổ trục chất lượng cao giúp giảm lực vận hành, dễ dàng đóng/mở van ngay cả với kích thước lớn.
- Chịu ứng suất cao: Vật liệu gang dẻo và trục thép không gỉ mang lại độ bền cơ học cao, chịu được áp lực và ứng suất trong quá trình vận hành.
- Chống nước đọng và ăn mòn: Gioăng chữ O trên trục và khoang lớn chống nước đọng giúp bảo vệ trục van khỏi ăn mòn và tắc nghẽn. Lớp sơn Epoxy bảo vệ thân van khỏi tác động của môi trường.
- Lắp đặt linh hoạt: Có thể lắp đặt trên mặt đất hoặc dưới lòng đất, phù hợp với nhiều điều kiện thi công.
Nhược điểm kỹ thuật:
- Giới hạn nhiệt độ: Nhiệt độ hoạt động tối đa 80°C là một hạn chế đối với các ứng dụng có nhiệt độ cao hơn.
- Độ nhạy với cặn bẩn: Mặc dù có khả năng chống nước đọng, nhưng các vật thể lạ hoặc cặn bẩn lớn có thể kẹt giữa đĩa và gioăng, ảnh hưởng đến khả năng làm kín. Cần đảm bảo chất lượng lưu chất.
- Khó quan sát trạng thái van: Do thiết kế ty chìm, việc quan sát trực tiếp trạng thái đóng/mở của đĩa van khó khăn hơn so với van cổng ty nổi. Cần dựa vào chỉ báo vị trí hoặc bộ đếm vòng quay.
Vấn đề kỹ thuật thường gặp và cách giải quyết:
- Rò rỉ khi đóng van: Nguyên nhân có thể do cặn bẩn bám trên mặt bích làm kín hoặc đĩa van, hoặc do gioăng EPDM bị lão hóa/hư hỏng. Giải pháp: Vệ sinh sạch sẽ mặt bích và đĩa van trước khi đóng, kiểm tra định kỳ tình trạng gioăng EPDM và thay thế nếu cần.
- Khó vận hành (kẹt trục): Có thể do thiếu bôi trơn, ăn mòn trục hoặc vật thể lạ xâm nhập. Giải pháp: Bôi trơn trục định kỳ, kiểm tra và làm sạch trục, đảm bảo không có vật cản.
Ứng dụng thực tế
Van cổng ARV ANRS 100 được ứng dụng rộng rãi trong các hệ thống cấp thoát nước và công nghiệp, bao gồm:
- Hệ thống cấp nước dân dụng và đô thị: Phân phối nước sạch đến các khu dân cư, tòa nhà.
- Nhà máy xử lý nước và trạm bơm: Kiểm soát lưu lượng nước trong các giai đoạn xử lý, điều phối hoạt động của bơm.
- Bể chứa và hồ chứa: Điều khiển dòng chảy vào/ra các bể chứa nước.
- Hệ thống nước biển: Ứng dụng trong các nhà máy khử muối, cảng biển, hệ thống làm mát bằng nước biển (với vật liệu phù hợp).
- Nhà máy điện: Sử dụng trong các đường ống nước làm mát, nước tuần hoàn.
- Hệ thống tưới tiêu công nghiệp.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra van trước khi lắp đặt: Đảm bảo van không bị hư hại trong quá trình vận chuyển, kiểm tra độ kín của các mối nối.
- Vệ sinh mặt bích đường ống: Loại bỏ bụi bẩn, gỉ sét, keo dán hoặc vật liệu thừa trên mặt bích để đảm bảo độ kín.
- Định vị van: Đặt van vào giữa hai mặt bích đường ống, đảm bảo hướng dòng chảy của van trùng với hướng dòng chảy của hệ thống.
- Lắp bu lông và đai ốc: Sử dụng bu lông và đai ốc theo tiêu chuẩn, siết đều và cân lực theo đường chéo để tránh gây biến dạng cho mặt bích và thân van.
- Kiểm tra lại: Sau khi siết chặt, mở van hoàn toàn và kiểm tra xem có bị kẹt hoặc tiếng động lạ không.
Vận hành:
- Van cổng ANRS 100 có thể vận hành bằng tay quay. Xoay tay quay theo chiều kim đồng hồ để đóng van và ngược chiều kim đồng hồ để mở van.
- Với các van kích thước lớn hoặc yêu cầu tự động hóa, có thể lắp đặt thêm bộ truyền động (actuator) hoặc hộp số.
- Luôn đảm bảo van được đóng hoàn toàn trước khi thực hiện các công việc bảo trì hệ thống.
- Tránh vận hành van ở vị trí "hé mở" trong thời gian dài, đặc biệt với lưu chất có cặn, vì có thể gây mài mòn đĩa van và gioăng làm kín.
Bảo trì & xử lý sự cố
Kiểm tra định kỳ và bôi trơn
Thực hiện kiểm tra định kỳ (6 tháng - 1 năm tùy môi trường hoạt động) tình trạng của van, bao gồm:
- Kiểm tra bên ngoài thân van, nắp van, trục van xem có dấu hiệu ăn mòn, rò rỉ hay hư hỏng vật lý không.
- Kiểm tra hoạt động của cơ cấu đóng/mở: đảm bảo tay quay quay nhẹ nhàng, không bị kẹt.
- Bôi trơn trục van và cơ cấu vận hành bằng mỡ chuyên dụng để giảm ma sát và chống ăn mòn.
Xử lý các vấn đề thường gặp
- Van bị rò rỉ khi đóng:
- Nguyên nhân: Cặn bẩn, rác hoặc vật liệu lạ kẹt giữa đĩa van và gioăng EPDM. Gioăng EPDM bị mòn, lão hóa hoặc hư hỏng.
- Giải pháp: Mở van hoàn toàn, dùng nước áp lực cao hoặc khí nén để làm sạch khu vực làm kín. Nếu gioăng bị hỏng, cần thay thế gioăng EPDM mới theo đúng tiêu chuẩn.
- Khó khăn khi vận hành van (kẹt, nặng tay quay):
- Nguyên nhân: Thiếu bôi trơn, trục van bị ăn mòn hoặc cong vênh, vật liệu lạ bám vào trục.
- Giải pháp: Vệ sinh trục van, bôi trơn lại bằng mỡ chuyên dụng. Nếu trục bị cong vênh hoặc ăn mòn nặng, cần thay thế trục mới.
- Tiếng ồn bất thường khi dòng chảy qua van:
- Nguyên nhân: Van không đóng hoàn toàn, hoặc có sự rung động trong hệ thống.
- Giải pháp: Đảm bảo van được đóng hoàn toàn. Kiểm tra áp suất và lưu lượng hệ thống, xem xét lắp đặt bộ giảm chấn rung động nếu cần.
Phân tích so sánh kỹ thuật: Van cổng ty chìm ARV ANRS 100 và Van cổng ty chìm gang cầu nắp chụp
Van cổng ty chìm ARV ANRS 100 (đĩa bọc cao su) và van cổng ty chìm gang cầu nắp chụp (Resilient-Seated Gate Valve vs. Resilient-Seated Gate Valve with rubber-encapsulated disc) đều thuộc nhóm van cổng ty chìm với khả năng làm kín tốt, phù hợp cho các ứng dụng cấp thoát nước. Tuy nhiên, có những khác biệt kỹ thuật quan trọng:
| Tiêu chí | Van cổng ARV ANRS 100 (Đĩa bọc cao su) | Van cổng gang cầu nắp chụp |
|---|---|---|
| Nguyên lý làm kín | Đĩa van hoàn toàn bọc cao su EPDM ép chặt vào gioăng EPDM trên thân van. | Đĩa van gang có mặt bích, làm kín bằng gioăng EPDM lắp trên nắp chụp (bonnet) hoặc trên thân van. |
| Độ kín (Bubble-tight) | Ưu điểm: Đảm bảo độ kín 100% tuyệt đối, ít bị ảnh hưởng bởi cặn bẩn nhỏ. | Khả năng làm kín tốt, nhưng có thể kém hơn một chút so với loại đĩa bọc cao su hoàn toàn nếu có cặn lớn. |
| Khả năng chịu mài mòn | Ưu điểm: Lớp bọc cao su EPDM có khả năng chống mài mòn tốt hơn cho đĩa van. | Đĩa gang có thể bị ăn mòn hoặc mài mòn nếu lưu chất có hạt rắn hoặc hóa chất ăn mòn. |
| Mô-men xoắn vận hành | Ưu điểm: Thường có mô-men xoắn thấp hơn do bề mặt trơn tru của cao su. | Có thể cao hơn một chút tùy thuộc vào thiết kế và vật liệu gioăng. |
| Khả năng chống ăn mòn | Ưu điểm: Lớp bọc EPDM và sơn Epoxy thân thiện với nước, nước biển. | Phụ thuộc vào vật liệu đĩa và lớp phủ, gang cầu có thể cần lớp phủ chuyên dụng hơn cho nước biển. |
| Chi phí | Thường có chi phí ban đầu cao hơn do quy trình sản xuất đĩa bọc cao su phức tạp. | Thường có chi phí ban đầu thấp hơn. |
| Phạm vi ứng dụng | Rất phù hợp cho nước sạch, nước thải, nước biển, nơi yêu cầu độ kín cao và chống mài mòn. | Phù hợp cho nước sạch, nước thải. Cần cân nhắc kỹ cho ứng dụng nước biển hoặc hóa chất. |
| Vấn đề thường gặp | Lão hóa gioăng EPDM theo thời gian, kẹt do cặn lớn. | Mòn đĩa gang, kẹt do cặn bẩn trên mặt bích làm kín. |
Van cổng ARV ANRS 100 với thiết kế đĩa bọc cao su mang lại lợi thế về độ kín tuyệt đối, khả năng chống mài mòn và mô-men xoắn vận hành thấp, là lựa chọn tối ưu cho các hệ thống yêu cầu độ tin cậy cao và tuổi thọ lâu dài, đặc biệt trong môi trường khắc nghiệt như nước biển.
