Thông tin sản phẩm

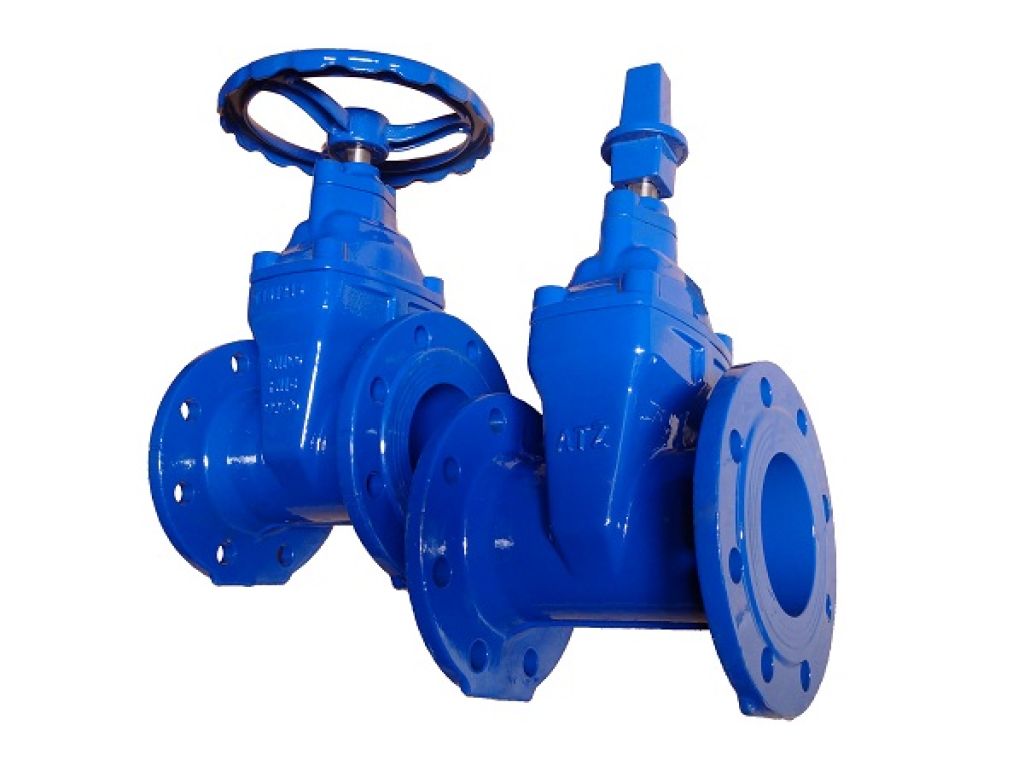

Van cổng ATZ nhập khẩu bởi công ty cổ phần đầu tư xuất nhập khẩu Thiết Bị Công Nghiệp Sài Gòn. Đây là một loại van được sử dụng rất nhiểu trong hệ thống đường ống, với chức năng đóng mở hay điều tiết dòng chảy. Với cơ chế hoạt động đơn giản, độ chính xác cao, quy trình điều khiển đơn gian nên là một trong những sự lựa chọn hàng đầu của các hệ thống đường ống.
Hiện nay van cổng hiệu ATZ được thiết kế với nhiều kích thước khác nhau, từ sử dụng cho các đường ống rất nhỏ, cho đến các đường ống có kích thước cực lớn. Van thường được chế tạo từ nhiều loại vật liệu khác nhau, tùy vào môi trường sử dụng mà chúng ta cần chọn loại vật liệu phù hợp.
Với các đường ống kích thước nhỏ, thường được chế tạo bằng đồng, Inox, thép, còn các đường ống lớn được chế tạo bằng gang, đôi khi là thép không rỉ, Inox,…
Thông số gate valve ATZ
| Xuất xứ | Malaysia. |
| Nhà sản xuất | ATZ. |
| Dòng van | Van cổng ty chìm ATZ-BS5163. |
| Kiểu điều khiển | Điều khiển tay quai. |
| Chất liệu thân | Gang xam, gan cầu (gang dẻo). |
| Đĩa | Gang dẻo bọc cao su EPDM. |
| Trục | Thép không gỉ. |
| Kiểu kết nối | Kết nối hai mặt bích. |
| Kích thước | DN 50,….DN 500. |
| Áp suất làm việc | 16 kgf/cm2. |
| Nhiệt độ làm việc | 70°C. |
| Thiết kế theo tiêu chuẩn | BS5163:1994. |
| Mặt bích kết nối theo tiêu chuẩn | BS4505. |
| Ứng dụng | Được sử dụng như là van đầu tiên trong hệ thống ống nước, hệ thống dẫn nước sinh hoạt... |
Nguyên lý hoạt động của van cổng của AZT
Cửa van được gắn với trục van. Phía trên nắp van có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài.
Nắp làm kín được nhồi vật liệu bít kín. Đầu phía trên của trục van được nối với tay quay bằng mối nối tĩnh. Nắp van được tạo ren ở phía trong ăn khớp với ren trên thân trục van.
Khi vặn tay quay thì trục van sẽ chuyển động lên xuống để đóng hay mở van. Nên chúng ta cũng có thể gọi đây là loại van có trục chuyển động.
Khi quan sát vị trí của trục van ta có thể nhận biết được van đang ở vị trí đóng hay mở.
Cửa van cũng có nhiều dạng điều tiết khác nhau. Loại thông dụng nhất là cửa liền là chế tạo chỉ được có một tấm.
Van có hai cửa song song được dùng trong các hệ thống có sự thay đổi nhiệt độ lớn, bởi với van có cửa một tấm sẽ không thể hoạt động bình thường.
Do sự giãn nở đường ống sẽ làm biến dạng thân van tạo nên lực tác dụng rất lớn lên cửa van.
Vì khi tấm phía trên của cửa van được kéo lên sẽ giảm được lực tác dụng lên cửa van làm cho cửa van có thể chuyển động một cách dễ dàng hơn.
Ưu điểm van cổng Malaysia ATZ
Thiết kế hiện đại theo tiêu chuẩn Châu Âu, dễ dàng bảo trì, bảo dưỡng và tháo lắp.
Thân van được đúc hoàn toàn chịu được áp lực lớn, chống kẹt, chịu được va đập mạnh.
Trong và ngoài van cổng được phủ lớp sơn EPOXY cao cấp, chống rò rỉ, chống ăn mòn tốt.
Lá van được bọc lắp cao su EPDM an toàn với nước sạch.
